AI大模型的训练与推理需求呈指数级别爆发，芯片功耗密度持续突破传统极限，隐藏在算力底座背后的“能源与信号瓶颈”正成为制约系统性能升级的隐形枷锁。

随着芯片主流封装形式向更高集成度的2.5D/3D架构演进，电源完整性（PI）成为制约芯片性能释放的核心瓶颈之一。苏纳硅电容颠覆传统多层陶瓷电容解决方案，凭借寄生参数低、可集成度高的特点，完美融入芯片封装内部，为 HPC/AI 芯片提供长期稳定的近点稳压降噪，进一步降低系统功耗的同时充分释放芯片性能；无论是在功耗动辄突破千瓦的AI训练集群、对瞬态响应要求极其严苛的AI推理芯片，还是在寸土寸金的终端智能手机与可穿戴设备里，硅电容正以其接近理想电容的性能，为AI爆发时代提供最稳定的基础被动元件支撑。

AI相关芯片本身呈现高功耗、大电流、快瞬变、高频化四大特征。此外，先进封装中电源分配网络（PDN）路径缩短、密度飙升，对封装内滤波电容提出了更为严苛的要求。

传统多层陶瓷电容（MLCC）虽工艺成熟，成本低廉，但其短板在先进封装场景中也暴露无疑：

寄生参数高：等效串联电感（ESL）通常达 nH 级，高频下易引发阻抗尖峰，无法适配 GHz 级宽频滤波需求；等效串联电阻（ESR）偏高，在大电流封装内损耗大、发热严重。

稳定性不足：容值随电压、温度波动大，高温下老化加速，寿命难以满足AI 服务器 7×24 小时长期运行需求。

可集成性差：厚度普遍超 200μm，无法布置于中介基板或芯片底部，通常只能贴装在封装外围，引入额外走线，系统功耗抬升；PDN 环路电感大，稳压响应滞后。

空间占用高：芯片周边需并联多颗 MLCC提升系统功率完整性，裸露的大焊盘与禁布区占用大量板上面积，与高密度集成趋势相悖。

而硅电容是基于半导体工艺制造的高性能无源器件，核心采用 3D 沟槽结构，彻底颠覆 MLCC 的陶瓷烧结工艺，从材料与结构层面实现性能跃迁，核心优势如下：

01

超低寄生参数，高频滤波 “零死角”

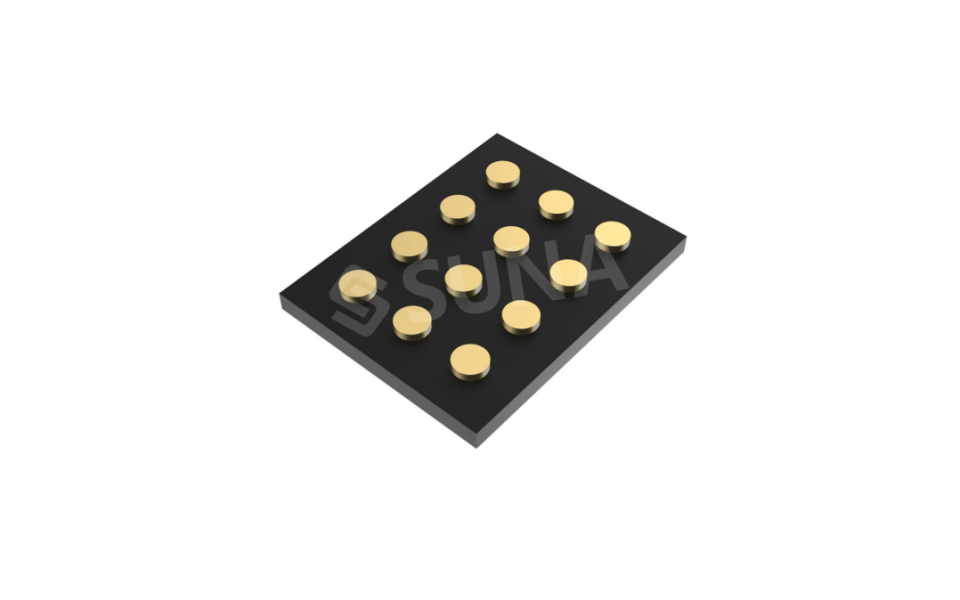

图1：高密度硅电容产品图，紧凑端子阵列适配高密度集成需求。

硅电容 ESL 最低可达到pH 级；ESR 低至mΩ级，已经十分接近理想电容特性。支持在 MHz-GHz 宽频范围内保持相对平坦的低阻抗特性，可精准滤除 AI 芯片高频开关噪声、谐波干扰，极大优化PDN 阻抗失配问题，确保降低电压波动，支撑主芯片在高负载或多任务场景下稳定满频运行。

02

超高容值密度 + 超薄形态，芯片内集成 “无缝适配”

采用 3D 硅沟槽与堆栈结构，硅电容每平方毫米内容值密度可达μF级别的同时，厚度可控制在100μm以内。因此，硅电容可直接贴装在中介基板、芯片周边，或者埋入基板内部，实现“电容-芯片-基板” 三维一体化集成封装，作为核心电源域的近点去耦电容，缩短电流传输路径至微米级，最大化降低 PDN 环路电感，“零”距离响应电流瞬变需求。

03

超宽温稳 + 长寿命，严苛场景 “全天候可靠”

硅基材料与半导体工艺赋予产品高工艺精度与极致稳定性，硅电容可以满足工作温度范围-45℃至 150℃，容值波动小于5%；在额定电压与125℃工作环境下，使用寿命可以轻松超过10年，充分满足AI服务器 5-10 年无故障运行需求。同时硅基材料和主芯片材料一致，在 2.5D/3D 封装的倒装焊、底部填充等工艺中可以呈现出更优秀的一致性，对封装热量管理设计更加友好。

当前全球人工智能产业发展浪潮势不可挡，一场由技术演进与产业重构交织的深刻变革正在重塑全球经济版图。AI硬件建设日新月异，电容等被动元件的重要性进一步凸显，传统高端陶瓷电容逐步开始向硅电容转型。苏纳光电长期深耕硅电容领域，坚持从设计，制造，测试，应用支持的全流程自主能力建设理念，已为国内外多家头部 AI 产业相关合作伙伴提供可批量商用的硅电容解决方案。苏纳硅电容支持容值、尺寸、引脚布局定制化设计，能够充分匹配不同芯片封装最优架构。

未来，苏纳将继续加大研发投入，挑战更高容值密度、更高集成度的硅电容技术，结合前沿应用场景，积极与全球芯片设计、先进封装、设备制造等上下游伙伴协同合作，为AI 基础设施建设发展注入 “芯”动力。
