真正把MOS管学明白，靠的不是死记名词，而是看懂它如何用“电场”改写“沟道”

很多人学MOS管，第一反应是背四个词：NMOS、PMOS、增强型、耗尽型。听起来都认识，一上板子还是容易踩坑。

但在资深硬件工程师眼里，MOS管从来不是“某种神秘器件”，它本质上就是一个用栅极电压去控制沟道阻抗的器件：电压进来，电流怎么走，就被重新安排了。

所以，MOS管最值钱的能力不是“能导通”，而是“导通得有多干净、关断得有多彻底、切换得有多快”。这才是数字电路、功率电路、驱动电路都离不开它的原因。

一、先别急着记型号，先看懂MOS管到底在控制什么

MOS 是 Metal-Oxide-Semiconductor 的缩写。把它翻成工程语言，就是：栅极和半导体沟道之间，隔着一层绝缘氧化层。这个“隔离”非常关键，因为它让栅极几乎不需要吃直流电流，却能用电场去影响沟道里的载流子分布。

这就是MOS管和很多传统晶体管最不一样的地方：它不是靠“喂电流”去驱动，而是靠“施加电压”去调制。也正因为如此，它的输入阻抗可以做得非常高，特别适合数字逻辑和低功耗开关。

从设计角度看，MOS管之所以成为今天最核心的半导体器件之一，靠的不是“能用”，而是三个字：可规模化。电路越复杂，越需要这种门极几乎不耗流、开关效率高、易于集成的器件。CMOS能把功耗压得很低，本质上也是建立在这一点上。

二、增强型和耗尽型，看起来像分类，实际上是“默认状态”的差别

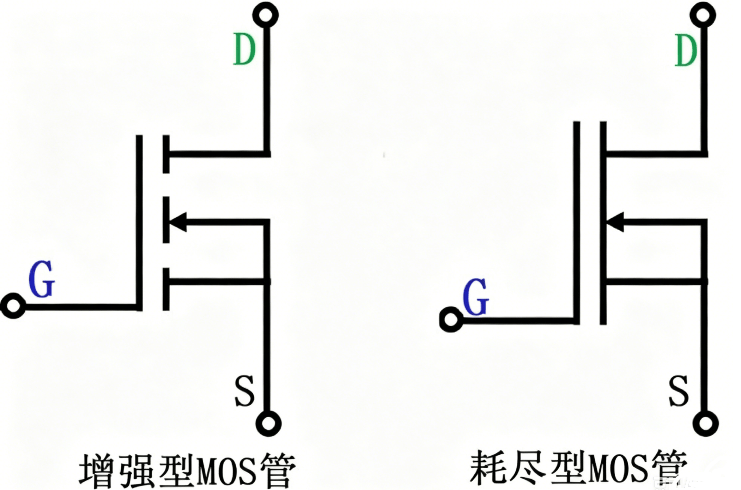

增强型MOS管的逻辑很简单：不加栅压时，沟道默认并不“畅通”，你必须给它一个合适方向的栅极电压，才会把沟道“拉”出来。对NMOS来说，通常是给栅极正向驱动；对PMOS来说，则是让栅极相对源极更低。

耗尽型MOS管刚好相反，它在没有偏置时就已经有导电通路，你再通过栅压去“掏空”或者“补强”这个通路。也就是说，一个是“先没有，再建立”；另一个是“先有，再调整”。

所以，真正懂MOS管的人，不会只问“它是NMOS还是PMOS”，还会继续追问：它是增强型，还是耗尽型？它在默认状态下，是偏关断还是偏导通？这个问题一问，器件行为就清楚了一半。

再往下拆，就只剩四种组合：N沟道耗尽型、P沟道耗尽型、N沟道增强型、P沟道增强型。工程上最常见的，通常还是N沟道增强型，因为它在低边开关、同步整流、DC-DC驱动里都很顺手。

三、为什么NMOS最常见？因为电子比空穴“更好带”

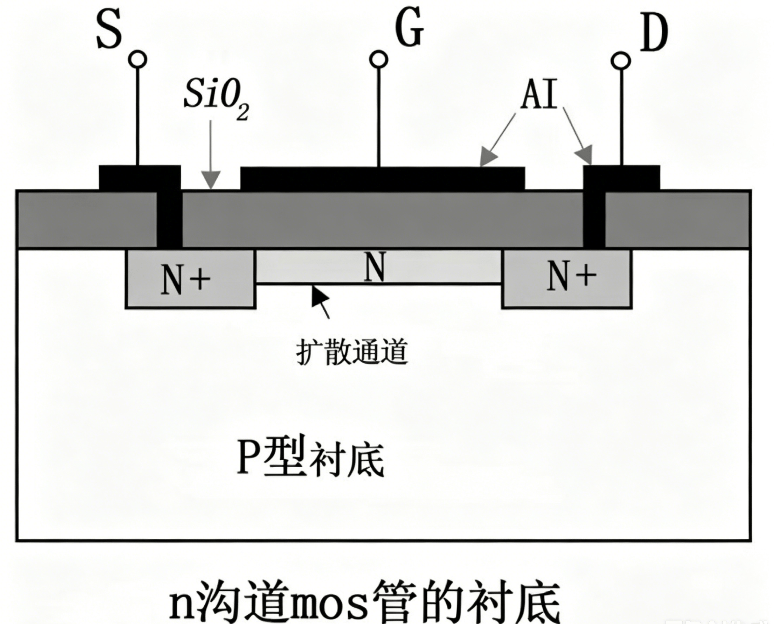

如果把MOS管的工作想成“修路”，那栅极做的事就是改变半导体表面的路宽。对NMOS来说，栅极电压一上去，表面会吸引电子聚集，原本不够通畅的区域就会被“补”出一条导电沟道。

这条沟道一旦建立，漏极电流就能在源极和漏极之间流动。电压越合适，沟道越宽，等效电阻越低，电流也越容易通过。

反过来，当栅压被压低，沟道会被削弱，甚至完全消失。此时器件就回到高阻态。MOS管最像开关的地方，就在这里：它不是机械触点的“硬断开”，而是电场调制出来的“软开关”。

四、同一颗NMOS，为什么会出现“耗尽”和“增强”两种味道？

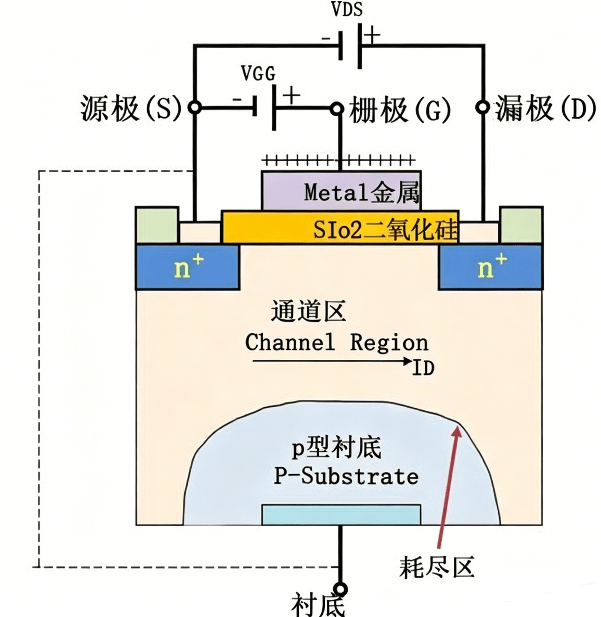

看NMOS的耗尽模式，重点不是“有没有电流”，而是“电流被削弱了多少”。当栅极加负偏置时，电子被排斥，沟道变窄，导电能力下降，漏极电流就跟着减小。

这时候很多人会误以为“负电压只是让它关断”，其实更准确地说，是在把沟道里的载流子一点点赶走。沟道没被赶空之前，它仍然会导电，只是没有原来那么顺。

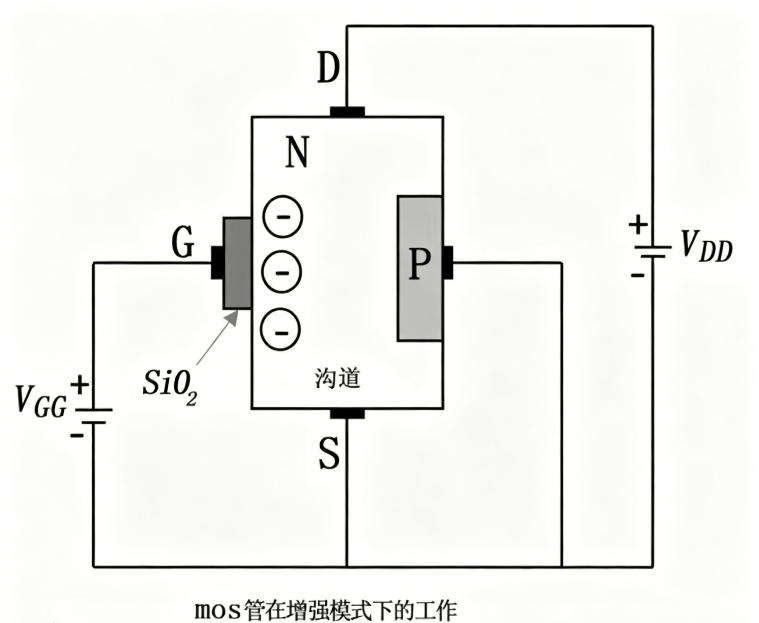

而在增强模式下，栅极正向拉高，电子被吸引到界面附近，导电沟道被“补厚”，电流随之上升。这个过程本质上就是用电场改变表面载流子浓度。

五、PMOS不是“反过来的NMOS”这么简单，而是高边驱动的关键角色

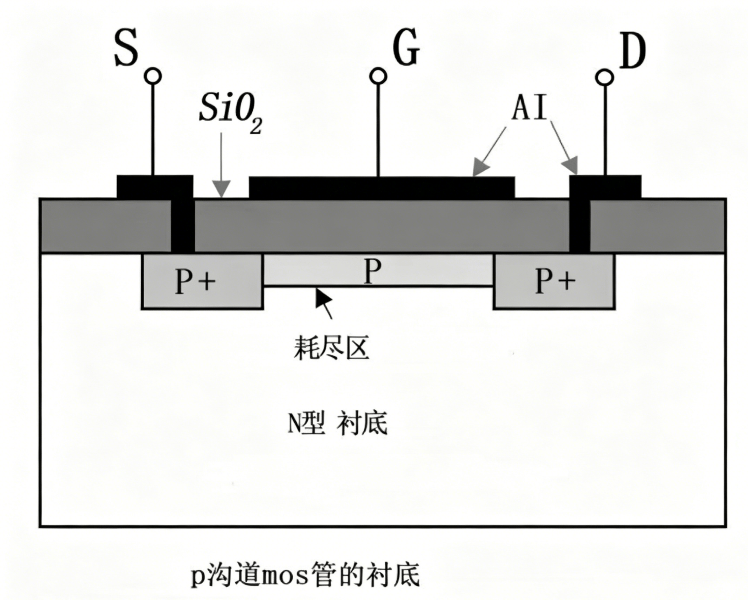

PMOS的思路和NMOS相反：它依靠空穴参与导电。栅极相对源极更负时，沟道更容易建立；栅极往正方向拉，沟道就会被削弱。

在电源管理里，PMOS特别常见在高边开关、简单电源路径管理、反接保护这类位置。因为它的控制逻辑和NMOS不一样，很多时候能用更少的外围器件完成一个功能。

工程上，别只盯着“P还是N”，还要看它放在电路的哪一侧。低边更适合NMOS，高边常常需要PMOS或者配合专用驱动芯片。器件类型和电路位置没选对，后面再好的参数也救不回来。

六、真正会用MOS管的人，看的不是“能不能导通”，而是三条曲线

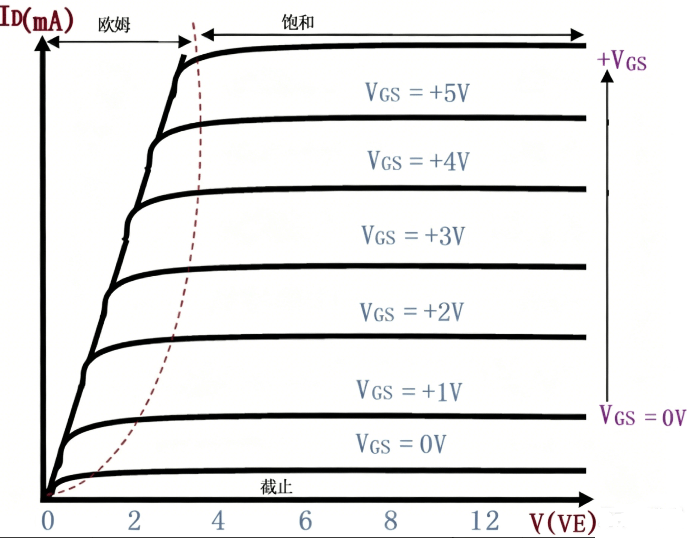

第一条是截止区：栅压不够，沟道没有建立，器件保持高阻，电流几乎为零。这就是“关断”。

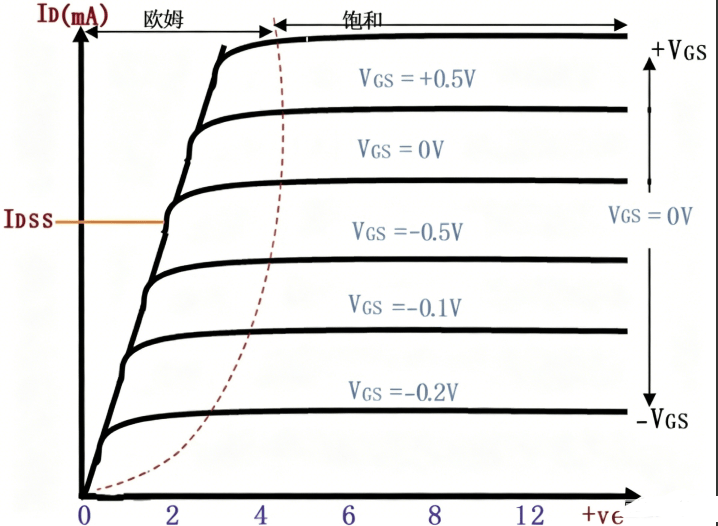

第二条是线性区/欧姆区：沟道已经形成，但器件还像一个受控电阻。很多模拟控制、电流调节、开关初始导通阶段，都会碰到这个区域。

第三条是饱和区：这里的“饱和”不是“死顶住不动”，而是指在特定VGS下，漏极电流对VDS的变化不那么敏感了。对开关应用来说，这往往意味着器件已经进入稳定导通状态。

所以，MOS管不是只有“开”和“关”两个态，它在不同区域里，表现出来的更像是一只可调电阻、一只电流控制阀，或者一只理想开关。

七、为什么MOS管做开关这么强？因为它关断像断路，导通像短路

在实际电路里，我们最关心的不是它会不会“导通”，而是导通时压降有多小、发热有多大、切换速度够不够快。RDS(on)越低，导通损耗越小；栅极驱动越合适，切换越利落。

这也是为什么功率设计里，驱动MOS管从来不是“给个高电平就完事”这么简单。栅极电荷、开关速度、米勒平台、驱动能力，任何一个环节不到位，MOS管都可能从“高效开关”变成“发热源”。

把它想成门，不是最准确；把它想成“电控阀门”更贴切。阀门开得快、开得足、关得干净，系统效率就上来了。

八、选MOS管时，别只看型号，至少先盯住这四个参数

• VTH：阈值电压只是“开始有反应”，不是“已经完全导通”。

• RDS(on)：决定导通损耗和温升，是功率场景里最实用的指标之一。

• VGS(max)：栅极可承受的最大电压，驱动过头很容易直接伤器件。

• Qg：栅极电荷，决定驱动难度和开关速度，尤其影响高频效率。

如果再往深一层看，还要结合封装来选。TO-220适合散热和通孔设计，SO-8、SOT-23适合小型化布局，PQFN更利于低寄生和高密度功率设计。封装不是外壳，它直接影响散热、电感、布局和可靠性。

MOS管最厉害的地方，从来不是“名字多”，而是它把“电压控制电流”这件事做到了极致。

真正把MOS管吃透，你会发现它的逻辑非常统一：栅极负责“决定沟道长什么样”，沟道负责“决定电流怎么走”。一旦你把这层关系看明白，NMOS、PMOS、增强型、耗尽型、开关、放大、特性曲线，都会顺着同一条主线串起来。

学MOS管不是背答案，而是看懂“电场如何改写载流子”。
