产品概述

针对机电工学类数字电子、模拟电子、单片机应用技术等课程开发，采用三边弧形工作岛设计，支持自由组合实训电路。配备一次成型轻触式高档面板，可实现教学、培训、考核一体化，适用于职业院校、技工学校的电工基本技能实训考核。

技术参数

工作电源：三相五线 AC380V±5% 50Hz

安全保护：漏电保护（动作电流≤30mA）、过流保护、熔断器保护

额定功率：2KW

环境温度：-10℃～40℃，相对湿度≤85%

外形尺寸：Φ2500×775mm，支持电子创新便携式设计

产品配置

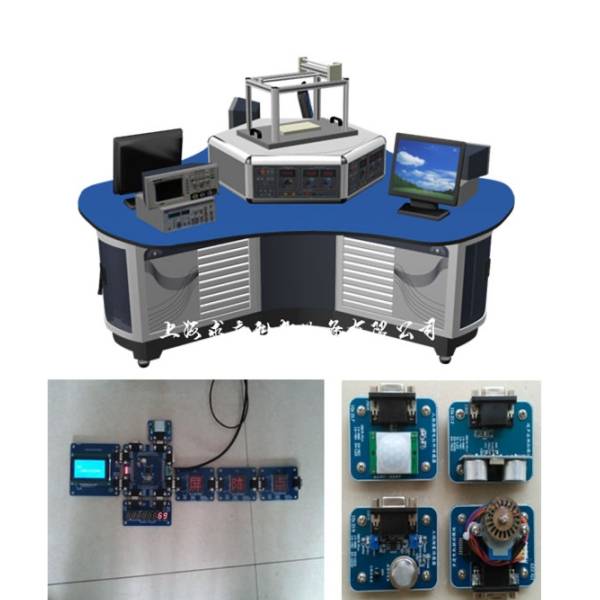

采用三边形工作台 + 六边形电源控制屏的技能工作岛结构，可同时容纳 6 名学生操作。系统由电子模块、便携式实验箱、模块储存柜及开发工具四部分组成，采用电子积木式拼接，支持软、硬连接，模块接口与协议统一，功能电路及器件符合工业标准。便携式实验箱方便学生携带，模块储存柜可按需定制。

硬件配置

包含 MS51/STM32/AVR 单片机、EPM240 逻辑模块，各类显示、通信、传感器及执行器模块；配备 51/AVR/JLINK/FPGA/CPLD 等全系列仿真器与编程器，支持多种主流芯片的开发调试。

便携式实验箱

尺寸 60×45×30mm，提供 12V、-12V、5V 三路电源，5V 输出≥3A，12V 输出≥2A。

实训项目

涵盖基础单片机应用、传感器检测、电机控制、总线通信、无线传输及综合系统设计等 30 余项实训内容，可满足课程实训与毕业设计需求。
