本期方案解析带来的是长城推出的CRPS电源转换模块，这款模块用于4U机箱垂直安装，支持两个CRPS电源模块连接，支持2000W输出功率。电源转换模块具备转换功能，支持+3.3V，+5V，+12V，-12V和+5VSB电源转换输出。

电源转换模块具备过流，过压保护，短路保护，具备2组CPU供电和4组GPU供电输出，还具备硬盘和主板供电输出。下面服务器电源网就带来长城这款CRPS电源转换模块的解析，一起看看模块的方案和设计。

长城CRPS电源转换模块外观

长城CRPS电源转换模块型号GW-BKPH2CBO，总输出功率为2000W。

模块上方设有连接插座，左侧设有转换电路，支持+3.3V 25A，+5V 38A，+12V1 100A，+12V2 120A，-12V 0.5A和+5VSB 3A输出。右侧设有连接插座，用于连接主板，硬盘和显卡供电。

PCBA模块背面没有元件。

转换模块设有插座用于连接CRPS电源模块。

实际装配CRPS电源的形态一览，适用于4U机箱立式安装。

转换模块设有4组GPU供电输出，2组CPU供电输出，3组硬盘供电输出和主板供电输出插座。

测得转换模块长度约为133mm。

测得转换模块宽度约为160.3mm。

转换模块厚度约为16.5mm。

测得转换模块重量约为230g。

长城CRPS电源转换模块解析

看完了长城这款CRPS电源转换模块的外观展示，下面就带来解析，一起看看内部的方案和设计。

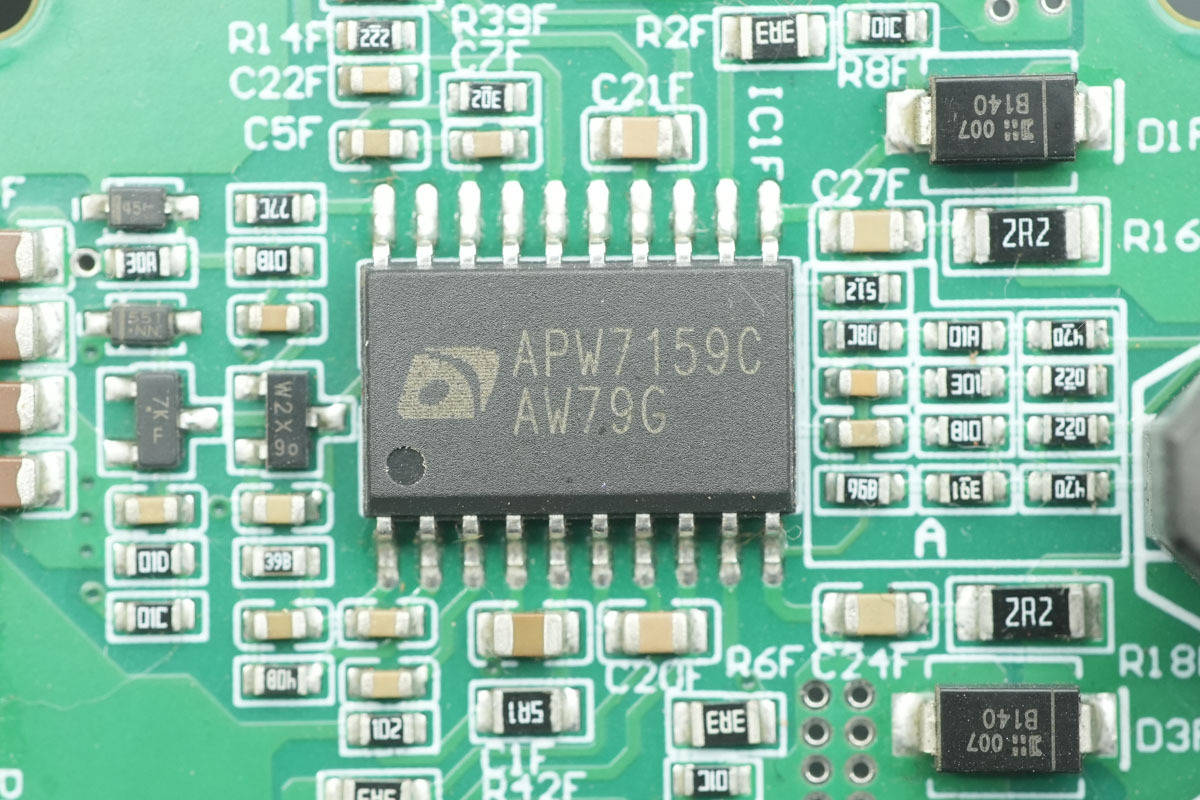

用于3.3V和5V的同步降压控制器来自茂达电子，型号APW7159C，是一颗双路同步降压控制器，芯片具备出色的输出电压调整率，集成软启动和专利的软关闭，内部集成自举二极管，支持输出过压，输出欠压和过热保护，采用SOP-20封装。

用于3.3V降压转换的开关管来自英飞凌，型号IPD060N03L G，NMOS，耐压30V，导阻6mΩ，采用TO252-3封装。左侧一颗为降压上管，中间和右侧两颗为降压下管。

用于5V降压转换的开关管型号相同，采用英飞凌IPD060N03L G，右侧一颗为降压上管，左侧和中间两颗为降压下管。

另一组开关管为同样的布局。

三颗降压电感特写，上方一颗用于3.3V降压输出，中间和下方两颗用于5V降压输出。

输入滤波电容来自贵弥功，为PSG系列导电性高分子固体铝电解电容器，具备超低ESR和高纹波电流特性，保证105℃ 15000-20000小时，规格为270μF16V，使用9颗用于输入滤波。

下方设有5颗同规格的滤波电容。

两颗0.25mΩ取样电阻并联，用于输出电流检测。

两颗0.25mΩ取样电阻用于另一路输出电流检测。

滤波电容规格为270μF16V。

3.3V输出滤波电容规格为270μF16V。

共设有4颗同规格的滤波电容。

1mΩ取样电阻用于检测3.3V输出电流。

5V输出滤波电容规格为270μF16V。

共设有4颗同规格的滤波电容。

两颗2mΩ取样电阻并联，用于检测5V输出电流。

输入滤波电容规格为270μF16V。

同步降压芯片来自德州仪器，型号TPS54628，是一颗4.5-18V输入电压，6A输出电流的同步降压转换器，支持0.76-5.5V输出电压，芯片内部集成开关管，开关频率650KHz，支持逐周期过流保护，采用SO PowerPAD-8封装。

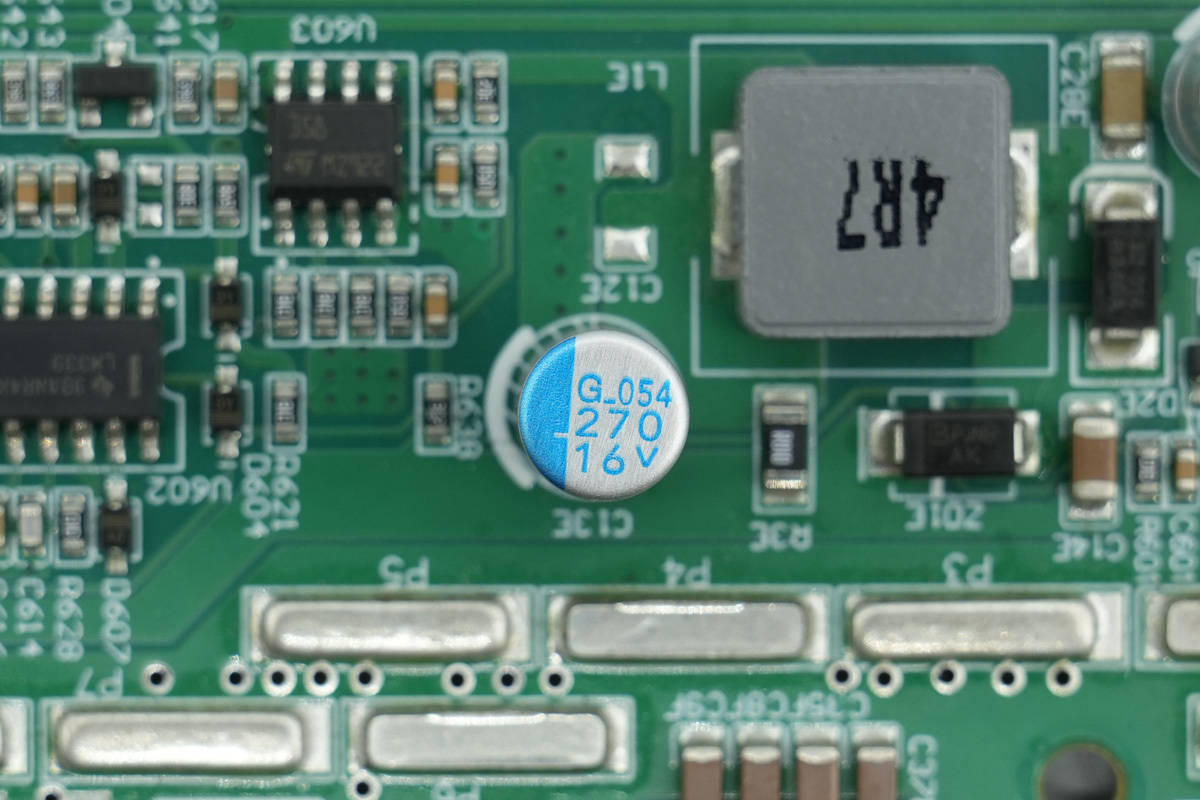

4.7μH降压电感特写。

输出滤波电容规格为270μF16V。

开关降压芯片来自德州仪器，型号TPS54231，支持3.5-28V输入电压，芯片内置开关管，输出电流2A，采用SOIC8封装。

10μH降压电感特写。

输出滤波电容规格为56μF25V。

运放来自意法半导体，型号LM358，为低功耗双运算放大器，采用SO8封装。

电压比较器来自德州仪器，型号LM339，为四路差分比较器，采用SOIC14封装。

电源管控芯片来自伟诠，型号WT7527RA，用于电源3.3V，5V，12VA和12VB输出欠压，过压和过流保护，采用SOP-16封装。

双MOS管丝印701，为小信号开关管，耐压60V，采用SOT-363封装。

蜂鸣器用于异常告警。

服务器电源网总结

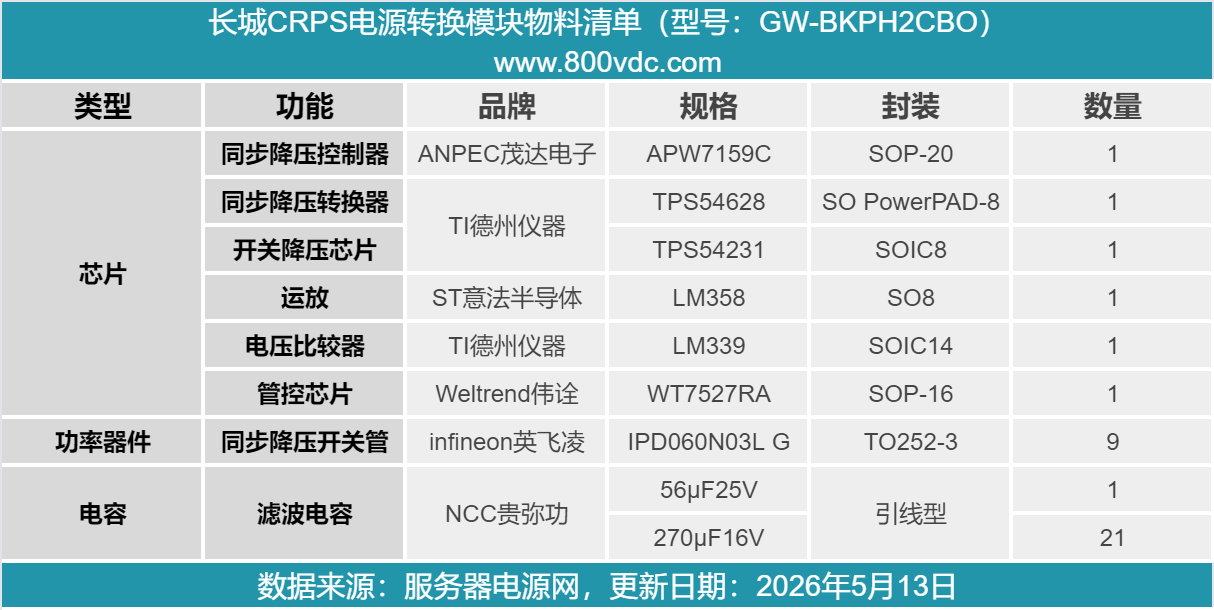

最后附上长城CRPS电源转换模块的核心器件清单，方便大家查阅。

长城CRPS电源转换模块支持两个电源模块连接，支持2000W输出功率。电源模块具备电压转换功能，支持3.3V和5V以及5V待机电压输出，并且还具备2组CPU供电和4组GPU供电输出。转换模块具备过流保护，过压保护和短路保护。

服务器电源网通过解析了解到，长城这款电源转换模块采用茂达电子APW7159C用于3.3V和5V电压转换，搭配使用英飞凌IPD060N03L G开关管。5V待机电压采用德州仪器TPS54628同步降压芯片转换。-12V采用TPS54231转换输出。

转换模块对应3.3V，5V，12V输出均设有采样电阻进行电流检测，通过伟诠WT7527RA进行过压，过流和欠压保护，转换模块设有日系贵弥功固态电容，用于电源滤波，降低输出纹波。
