LTC9105是一款以太网供电（PoE）设备（PD）控制器，具有输入电流、电压和功率遥测功能。

LTC9105包括一个I2C接口，用于读取遥测数据、电源设备（PSE）分配的电源和辅助输入状态，以及写入电源输入优先级。LTC9105还具有可配置的下游加电禁用功能，当PSE分配的功率小于PD请求的功率时，会显示功率不足指示。

LTC9105采用外部低RDS（ON）、N沟道、热插拔MOSFET和50mΩ电流感测电阻器，并支持LT4321理想电桥，以提高端到端的功率传输效率。

还包括电源良好输出、外部特征电阻器、电阻器可编程分类和引脚可配置PD请求类。辅助电源的存在在AUX引脚处被检测到，并通过I2C接口报告。当下游电流消耗降至内部MPS阈值以下时，自动保持功率特征（MPS）电路会保持PD接口通电。

两个专用的Delta-Sigma ADC连续测量PD控制器输入电压和电流，典型转换时间为100ms，分辨率为14位。电流和电压测量值的同时转换实现了高精度的功率计算。

特性

IEEE 802.3bt供电设备（PD）控制器

400kHz I²C接口

连续电压、电流和功率遥测

专用14位德尔塔-西格玛电流和电压ADC

自动保持电源签名（MPS）

支持高达90W的PD，具有扩展功率

利用PSE分配的功率回读进行5事件分类感知

双PD或PD/AUX输入之间的无缝切换

卓越的浪涌鲁棒性（绝对最大100V）

宽结温范围（-40°C至125°C）

外部热插拔N沟道MOSFET，功耗最低，系统效率最高

50mΩ电流检测电阻器

具有待机模式的辅助输入检测

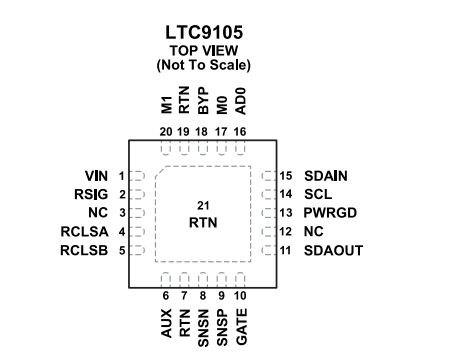

20针5mm x 5mm QFN封装
