产品描述

南麟 LN5010 是一款基于高性能高压 CMOS 工艺设计生产的300mA 低压差线性稳压器（LDO），专为低功耗、高电源质量需求的电子系统打造。芯片在保持大输出电流的同时，实现了极低静态功耗、优异电源抑制比与快速瞬态响应，内置完善的过温、过流、短路保护机制，外围电路极简，可广泛适配便携式消费电子、无线通信、传感器、音频及电池供电类设备，为系统提供稳定、低噪声、高精度的稳压供电方案。

核心参数

输入电压范围：2.5V ～ 5.5V，兼容单节锂离子电池、USB 5V 供电、3.7V 锂电模组等主流供电方式

输出电流：最大连续输出电流 300mA，峰值可支持短时重载，满足 MCU、蓝牙模块、传感器等典型负载需求

固定输出电压：提供 1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、3.6V、5.0V 多个固定电压版本，无需外部电阻分压即可直接使用

输出电压精度：全温区范围 -40℃ ～ +85℃ 内输出精度 ±2.0%，保证复杂环境下电压输出稳定可靠

低压差特性：

100mA 负载时，压差典型值 120mV

300mA 满载输出时，压差典型值 240mV（3.0V 版本）低压差结构有效提升低输入电压工况下的带载能力，延缓电池供电设备低压关机时间

静态电流：工作模式下典型值 60μA，显著降低系统待机与轻载功耗

关断电流：通过 EN 使能引脚控制，关断状态下电流 ＜1μA，极大延长电池供电设备续航时长

电源抑制比（PSRR）：1kHz 频率下典型值 70dB，可高效抑制输入电源纹波、开关噪声及地线干扰，输出电压纯净度高

输出噪声：具备低输出噪声特性，适用于音频前端、ADC/DAC、射频接收等对电源噪声敏感的电路

频率补偿：芯片内置频率补偿电路，无需外部补偿元件，可直接使用小容量陶瓷电容实现稳定工作

工作温度范围：-40℃ ～ +85℃，满足工业级、消费级多场景温度环境要求

核心保护特性

使能控制功能：支持 EN 引脚高低电平使能控制，可实现电源时序控制、休眠唤醒管理，适配低功耗系统设计

过流保护（OCP）：实时监测输出电流，当负载电流超过阈值时自动启动限流保护，避免后级短路、过载损坏芯片及负载

过温保护（OTP）：芯片内部结温超过保护点时自动关闭输出，温度降至安全范围后自动恢复工作，防止高温烧毁

短路保护：输出端直接对地短路时，芯片自动进入恒流保护模式，不会因过流过热失效

反向电流保护：防止输出电压高于输入电压时产生反向灌电流，保护芯片与前级供电电路安全

抗干扰设计：内部电路优化布局，提升对电源波动、电磁干扰的抵抗能力，系统运行更稳定

产品特点

可选择输出电压： 可以在1.2～5.0V的范围内选择

输出电压精度高： 精度可达±2.0%

输入输出压差低： 典型值120mV(输出为3.0V的产品,

IOUT=100mA 时)

消耗电流少：典型值60μA

最大输出电流：可输出300mA（VIN≥VOUT+1v）

待机电流：小于1μA

内置保护：内置过流保护

低噪声设计

内置泄流管

场景应用

便携式消费电子：TWS 蓝牙耳机、智能手表、智能手环、手机周边配件、MP3/MP4、数码相机、数码摄像机

电池供电设备：手持测量仪器、便携式医疗检测设备、电动玩具、遥控器、便携式蓝牙音箱

音频与射频系统：收音模块、对讲机、WiFi / 蓝牙模块、音频放大器、低噪声模拟前端

数字与混合电路：MCU、DSP、传感器模块、ADC/DAC 参考电源、LED 辅助供电

物联网与安防设备：低功耗 IoT 终端、小型监控摄像头、门禁模块、智能家居控制板

封装

SOT-23-5L

DFN1010-4L

ESOT23-5L

典型应用电路

功能框图

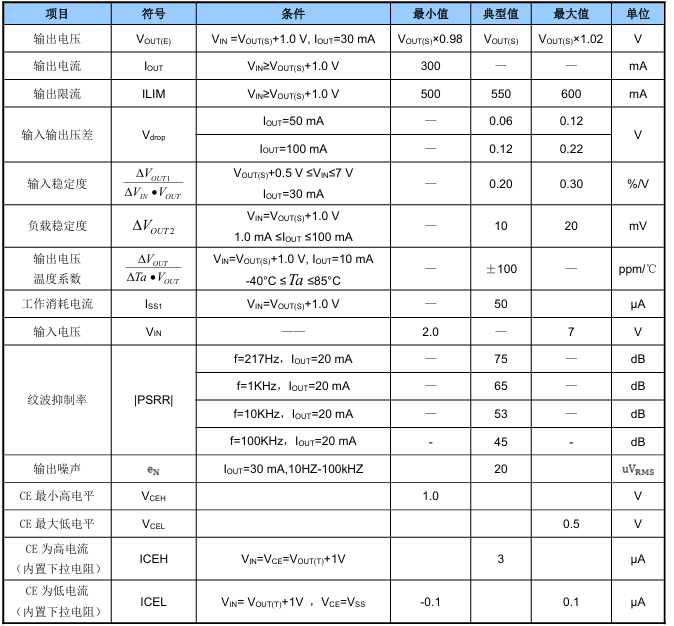

电学参数
