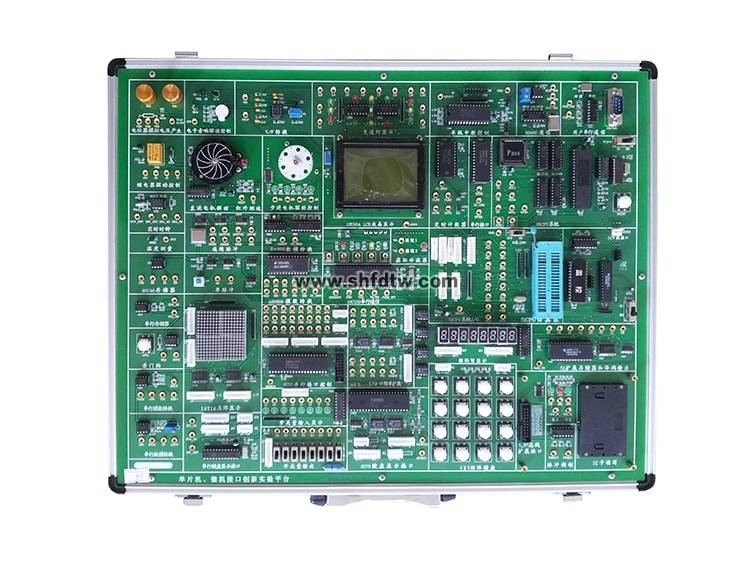

TW-X51B单片机、微机接口与组态综合实验系统

用好TW-X51B综合实验系统，让单片机和微机接口教学“活”起来

作为一名在职业院校教了十几年电子信息技术专业课的老师，我深知实验设备对于这门课的重要性。早些年，我们做单片机实验用一套箱，做微机接口实验又得换另一套，不仅设备管理麻烦，学生也常常因为两个系统衔接不上，学得一头雾水。直到我们教研室引进了TW-X51B单片机、微机接口与组态综合实验系统，这种情况才得到了根本性的改变。今天，我就结合这几年的教学使用心得，跟各位同行聊聊这套设备。

一、一体化设计：解决教学痛点的关键

H3：从“两张皮”到“一盘棋”

我们职业院校的培养目标是让学生“上手快、后劲足”。但以前单片机和微机接口的教学是割裂的，学生很难建立起完整的系统观。TW-X51B最让我满意的一点，就是它真正做到了“合二为一”。

这套实验系统将51单片机系统和8088微机原理接口系统集成在一个平台上一体化设计，同时支持外部扩展多种CPU系统，包括MSP430、PIC16、AVR以及Cotex M3等。这意味着什么呢？意味着学生在做单片机流水灯实验时，旁边就是微机系统的总线接口；在学微机原理的8255并行接口时，马上就能对比单片机的I/O口应用。这种对比式、系统化的学习，让学生对“接口”这个概念的理解深刻多了，不再觉得一个是“小玩意”，一个是“大理论”，而是看到了技术的一脉相承。

二、硬件配置：皮实耐用，贴近工程实际

H3：模块丰富，扩展灵活

职业院校的课堂，设备使用频率高，学生操作水平参差不齐，所以设备的“皮实”和“清晰”至关重要。TW-X51B的硬件设计很“懂”我们老师。

先看微机系统部分，核心是8088 CPU，用CPLD器件组成整个系统控制逻辑，配备64K程序存储器和32K数据存储器，集成8253定时/计数器、8251串行接口控制器等经典芯片，8088的主要功能引脚全部引出测试点，方便学生观察时序波形。

再看集成一体化实验区，模块非常丰富。常用的DAC0832和ADC0809转换模块、8255并行接口、8279键盘显示接口、8259中断控制器，还有16×16点阵LED模块、128×64 LCD液晶模块、数字温度传感器DS18B20和加热单元、步进电机和直流电机控制模块、RS232和RS485通信模块、USB通信模块、SD卡读写电路等，加起来有40多个模块。

特别值得一提的是，控制信号和接口信号采用自锁紧式涂金插孔，用久了也不容易氧化，接触不良的故障少了很多，课堂效率自然就高了。实验电路工作电源为±5V/2A、±12V/0.5A，每路都带有短路保护和自动关断功能，学生接错线也不容易烧坏芯片，这一点对我们实训老师来说太重要了。

三、软件与环境：降低门槛，提升效率

H3：从KEIL到组态软件，对接产业工具

软件环境也是我们教学中非常看重的一环。单片机部分直接支持KEIL C51这个业界标准开发环境，支持汇编和C语言的源程序级调试和在线下载。学生从这里学到的技能，出了校门就能用得上。

另外，这套系统配套的联机调试软件支持WINDOWS 9X/2000/XP平台，还提供了功能强大的CAI课件，将实验原理、实验目的、原理图、芯片查询、实验源程序等集于一体，非常适合多媒体教学。我们学校使用下来，驱动问题少，安装省心，学生上手也快。

四、实验项目：体系完整，循序渐进

H3：覆盖多门课程，满足多层次教学需求

一个实验箱好不好，最终要看能开出多少高质量的实验。TW-X51B配套的实验项目非常全，完全覆盖了我们职业院校从基础验证到综合设计的各个教学环节。

单片机部分分为软件编程基础实验和硬件应用实验两大类。软件实验包括清零、拆字、拼字、数据传送、数据排序等基础编程项目；硬件实验涵盖I/O口应用、定时器和中断、串行通信、PWM、A/D和D/A转换、步进电机控制、直流电机调速、USB接口应用、LCD液晶显示、数字温度传感器应用等30多项。

微机系统部分则包括ADC0809 A/D转换、DAC0832 D/A转换、8255A并行I/O口、8253A定时/计数器、8259A中断控制、8251A串行通信、8237 DMA数据传送等经典实验，还有显示程序、数据传送、数码转换、分支循环等软件编程实验。

五、总结

总的来看，TW-X51B单片机、微机接口与组态综合实验系统是一款非常实用的综合实验教学平台，适合各层次学生进行单片机和微机原理方面的实验教学。它把两门核心课程的实验资源整合到一起，既节省了实验室空间和采购成本，更重要的是让学生能够建立起完整的系统观。对于正在寻找合适实验设备的职业院校同行来说，这套系统值得重点关注。
