TW-X51C 模块化多CPU单片机实训实验箱

教学实战分享：TW-X51C模块化多CPU单片机实训实验箱使用心得

一、为什么我推荐这台实验箱？

教单片机这些年，经手过不少实验设备，最头疼的就是那种一体化固定式的箱子——接口焊死了，芯片锁死了，学生稍微想改改设计就得重新接线，一节课大半时间都在查线。上学期我们实训室引进了这台TW-X51C模块化多CPU单片机实训实验箱，用了整整一个学期，确实感觉到了设计上的一些用心之处，今天和同行们聊聊真实感受。

模块化设计，让教学活起来

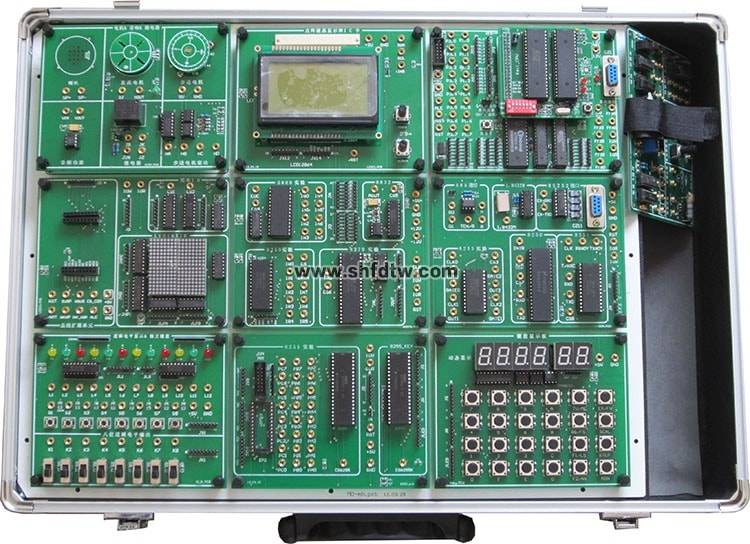

这台实验箱最大的亮点就是采用了双层模块化结构——底层是电源底板，上层是可拆卸的模块层，标配九块大约140×100大小的模块。每个模块通过旋钮螺丝固定在底板上，拆换不用焊枪，学生两分钟就能换一块。

以前讲不同实验要换不同设备，现在只需要换模块就行。比如基础课我们用51CPU模块讲P1口输入输出、中断定时器，到了项目实训阶段，直接换上ARM或AVR模块，同一个箱体就能覆盖不同层次的教学需求。这种“CPU模块+实验模块”的分体式结构，确实做到了一机多用。

软件平台，学生上手快

软件这块是很多实验箱的短板，但TW-X51C兼容KEIL编译调试环境，学生直接用课堂上讲的KEIL软件就能完成所有实验。程序出错时系统能自动定位到错误位置，不用满屏找错行，这个细节对学生调试效率提升很大。

二、这套设备能做什么？

基础实验：把大纲内容做扎实

我们教学团队把这台实验箱的硬件资源做了一个梳理，发现它基本覆盖了“单片机原理与接口技术”课程大纲的所有实验点。8255并行接口、8253定时计数器、ADC0809模数转换、DAC0832数模转换这些经典芯片都在。配套的实验指导书从最简单的软件实验（数据排序、拆字拼字）到硬件基础实验（P1口亮灯、工业顺序控制），梯度很清晰，学生按部就班就能上手。

综合项目：从验证走向设计

更让我满意的是这台设备的开放性。系统总线及各种外围接口器件都可由学生自己连接，不是单纯验证式实验，而是真正让学生动手设计。

上学期我带学生做了几个综合项目：用DS18B20数字温度传感器配合LCD12864液晶屏做温度采集显示，用16×16LED点阵屏做班级电子班牌，用直流电机模块做PID调速实验。以前讲这些内容只能在PPT上看波形图，现在学生能直接在模块上观察实际效果，兴趣完全不一样了。

三、给同行的一些实用建议

用了快一年，总结几条经验供参考。

关于模块更换：每个模块都带独立电源开关，做哪个实验就开哪个模块的电源，既省电又能避免信号干扰。

关于安全防护：系统采用了抗短路、过流的高性能稳压电源，学生实验时偶尔接错线不会把整块芯片烧掉，这个设计让老师在课堂上安心不少。

关于扩展升级：厂家说后续会不断推出新的实验模块，我们实训室目前是标配配置，已经能满足教学大纲要求。如果以后课程改革需要增加新内容（比如物联网通信模块），只需要采购新模块就行，实验箱整体不用换，从设备投入的角度看还是比较划算的。

总的来说，TW-X51C是一台比较务实的实训设备，模块化设计、多CPU支持、软件兼容性好，既能把基础实验做扎实，也能支撑学生的创新实践项目。各位同行如果在设备采购或课程设计上有疑问，欢迎交流。
