转速传感器位置
这是(xiexinke79)整理的信息，希望能帮助到大家

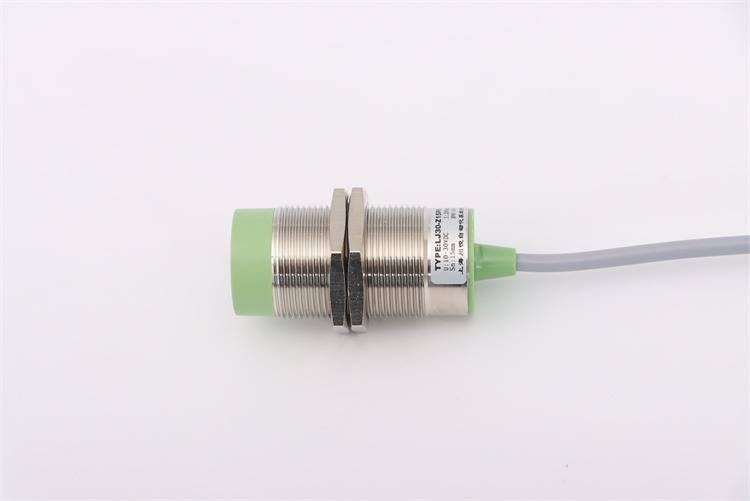

转速传感器是一种用于测量旋转部件转速的装置，其核心功能是将旋转速度转换为可被电子控制单元识别的电信号。这一信号对于现代机械，特别是内燃机和电动机的平稳、高效运行至关重要。而传感器的安装位置，直接决定了其能否准确、可靠地捕捉到目标转速信息。位置的选择并非随意，而是基于测量原理、机械结构、环境因素及信号稳定性等多方面综合考虑的结果。
一、转速传感器的主要类型与工作原理
在探讨位置之前，需简要了解常见转速传感器的类型，因为不同类型往往对应不同的安装位置。

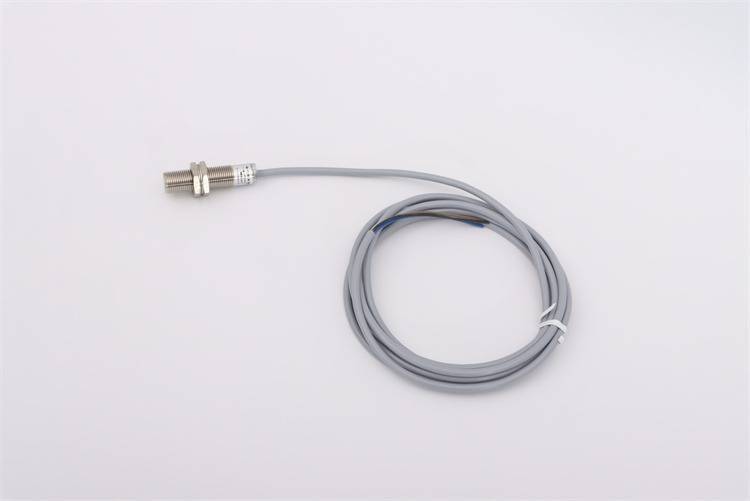

1.磁电式传感器：这类传感器通常由永磁铁和线圈构成。当带有齿圈（如飞轮齿圈、变速箱输出轴齿圈）或凸起的被测物体旋转时，齿或凸起经过传感器前端，会引起传感器内部磁场变化，从而在线圈中感应出交变的电压脉冲信号。信号的频率与转速成正比。

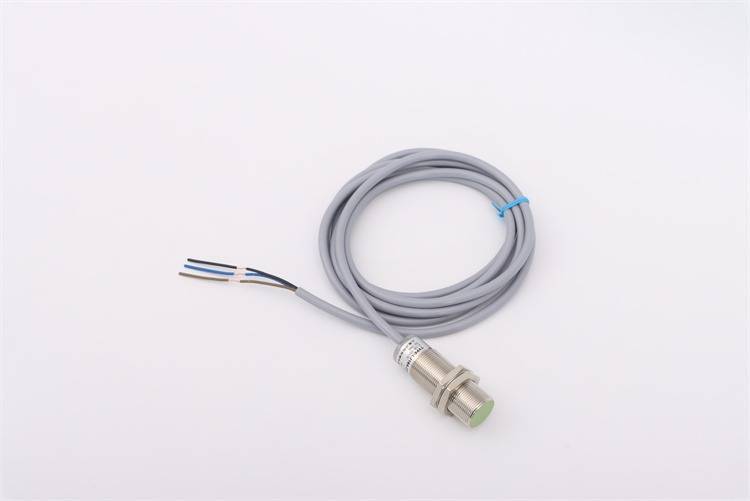

2.霍尔式传感器：其核心是霍尔元件。它同样需要一个带有齿圈或磁性标记的靶轮。当靶轮的齿或磁性标记经过传感器时，会改变作用在霍尔元件上的磁场强度，传感器随之输出一个数字化的方波脉冲信号。霍尔传感器精度高，且能在极低转速下工作。
3.光电式传感器：通过发光二极管和光敏接收器工作。靶轮上开有缝隙或孔。当靶轮旋转时，光线被周期性遮挡，接收器便产生脉冲信号。这类传感器精度极高，但对环境清洁度要求严格。
二、转速传感器常见安装位置及其考量
转速传感器的安装位置总是围绕着需要测量转速的旋转部件。以下是几个典型应用场景中的位置分析。
1.曲轴位置传感器（发动机转速测量的核心）
*位置：这是发动机上最关键的速度传感器之一。其最常见的位置位于发动机缸体侧面或后端，传感器探头正对并略微离开飞轮上的齿圈。也有些设计将其安装在曲轴皮带轮附近，对准皮带轮上的齿圈或信号盘。
*考量：
*直接性：曲轴直接反映发动机活塞的运动位置和速度，是计算发动机转速、点火正时和喷油时刻的最直接依据。
*信号稳定性：飞轮或曲轴前端齿圈通常齿数较多（如60齿缺2齿），能产生高频率的脉冲信号，提高转速和位置的计算精度。
*环境耐受性：该位置靠近高温的发动机本体和高速旋转的部件，因此传感器多元化具备良好的耐高温、耐油污和抗振动性能。
2.凸轮轴位置传感器
*位置：通常安装在发动机气缸盖前端或侧面，传感器探头对准凸轮轴前端的信号轮（靶轮）。
*考量：
*相位判定：凸轮轴控制气门的开闭，其转速是曲轴转速的一半。凸轮轴位置传感器的主要作用并非精确测速，而是判定发动机处于哪个工作行程（进气、压缩、做功、排气），为顺序喷油和可变气门正时系统提供基准信号。它与曲轴位置传感器信号协同工作，确保发动机运行同步。
*安装便利性：凸轮轴位置通常比曲轴更易于接近，安装和维修相对方便。
3.车轮转速传感器（防抱死制动系统与牵引力控制系统的关键）
*位置：每个车轮的轮毂或转向节附近，传感器探头正对安装在轮毂轴承、驱动轴或制动盘上的磁性编码环（靶轮）。
*考量：
*直接测量车轮运动：这是监测每个车轮实际旋转速度的最有效位置，对于防抱死制动系统判断车轮是否抱死、牵引力控制系统判断驱动轮是否打滑至关重要。
*空间限制与恶劣环境：车轮附近空间紧凑，且直接暴露在泥水、砂石和剧烈温度变化中。传感器需要结构紧凑、密封性极佳，并能抵抗强烈的机械冲击和电磁干扰。
4.变速箱输入/输出轴转速传感器
*位置：安装在自动或双离合变速箱壳体上，分别对准变速箱输入轴（与发动机曲轴相连）和输出轴（与传动轴或半轴相连）上的信号齿圈。
*考量：
*换挡控制与离合器调节：输入轴转速反映发动机实际传递到变速箱的转速，输出轴转速反映车辆实际行驶速度。控制单元通过对比这两个转速，可以精确计算换挡时机、控制换挡过程平顺性，并调节离合器接合程度。
*内部集成：这些传感器通常深植于变速箱内部，对可靠性和耐久性要求极高，一旦损坏维修复杂。
5.电动机转速传感器
*位置：在工业电机或新能源汽车驱动电机中，传感器通常集成在电机后端盖或壳体内部，直接对准安装在电机转子轴上的编码器或磁性环。
*考量：
*精确闭环控制：对于需要精确调速的电机（如伺服电机、电动汽车驱动电机），转速传感器提供实时反馈，构成闭环控制，确保转速稳定、扭矩输出准确。
*集成化与高精度：现代电机常使用光电编码器或旋转变压器，它们能提供极高精度的位置和速度信号，甚至分辨出微小的角度变化。其位置力求与转子同轴，以最小化测量误差。
三、位置选择的核心原则与影响因素
总结以上实例，转速传感器位置的确定遵循几个核心原则：
1.信号源直接性原则：传感器多元化安装在能最直接、无中间传动误差地感知目标轴旋转的位置。例如，测发动机转速首选曲轴，测车轮转速多元化紧邻车轮。
2.信号质量优秀原则：位置应能保证传感器产生清晰、稳定、信噪比高的信号。这要求传感器与靶轮之间的间隙（气隙）精确且稳定，避免因部件跳动或热膨胀导致信号中断或失真。同时要远离强电磁干扰源。
3.环境适应性原则：位置所处的温度、湿度、油污、振动、粉尘等环境条件多元化在传感器的工作能力范围内。必要时需加装防护罩或选择特殊密封设计的传感器。
4.可维护性与安全性原则：在满足功能的前提下，位置应尽可能便于安装、检查和更换。同时，多元化确保传感器及其线束在设备运行中不会与运动部件发生干涉，保证安全。
5.系统功能匹配原则：位置服务于测量目的。用于点火喷油控制的曲轴传感器和用于ABS的车轮传感器，因其功能不同，位置选择逻辑也截然不同。
四、不当位置可能引发的问题
如果传感器位置安装不当，例如间隙过大、过小、未对准靶轮中心、或处于振动节点上，会导致一系列问题：
1.信号丢失或失真：产生错误脉冲或完全无信号，导致控制单元误判转速，引发设备工作异常（如发动机熄火、制动系统报警）。
2.测量精度下降：信号不稳定会使转速读数波动，影响控制精度和系统性能。
3.传感器早期损坏：过大的机械应力、过热或污染会加速传感器失效。
因此，在机械设计和维修中，严格按照技术规范确定和校验转速传感器的安装位置，是确保整个系统可靠运行的基础环节。它虽是一个具体的安装点，却凝聚了机械设计、电子控制、材料科学等多方面的考量，是连接物理运动与数字控制的关键桥梁。
