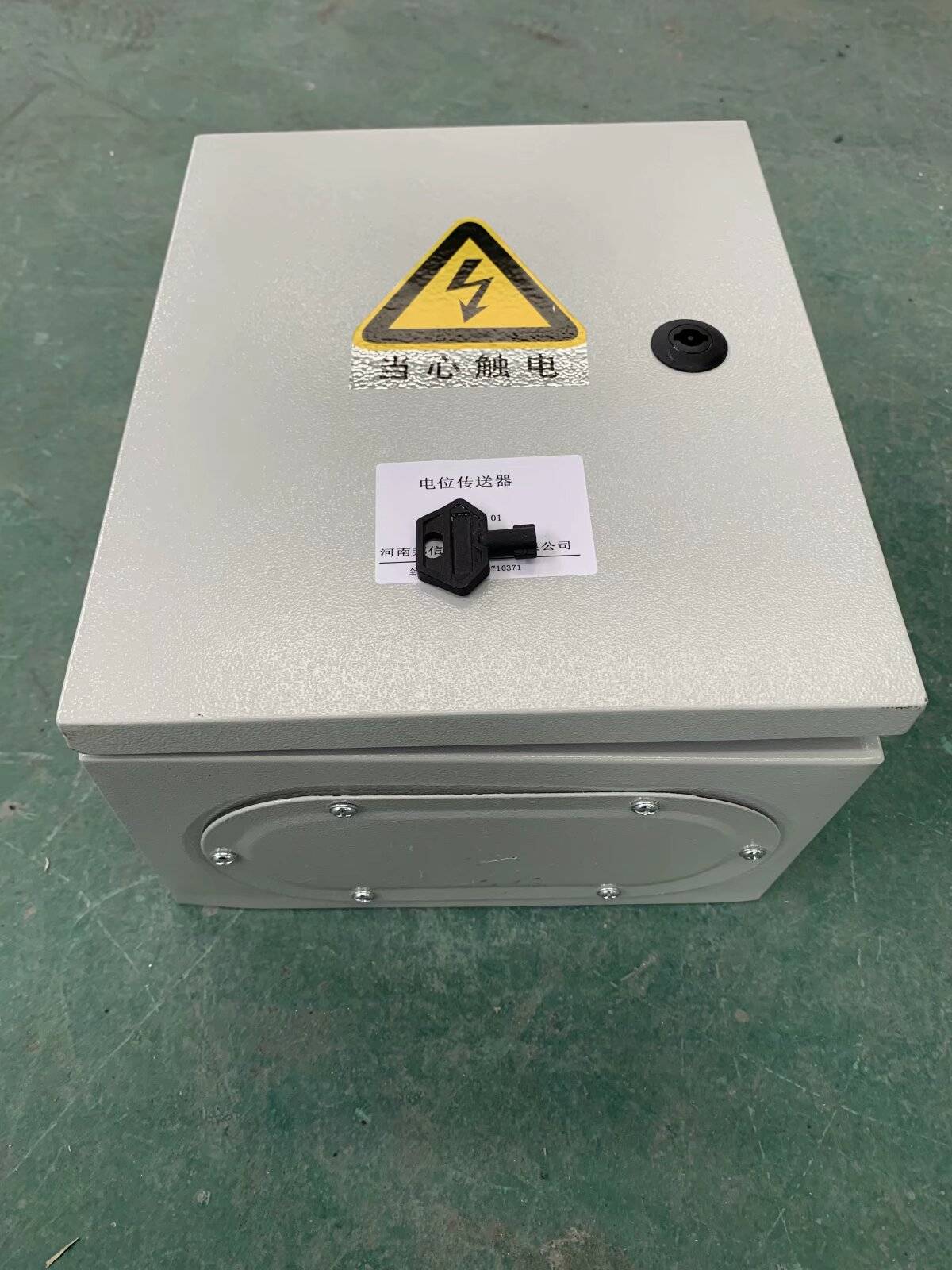

电位传送器（Potential Transmitter）的核心是：采集微弱电位差→信号调理→转换成标准工业信号→隔离传输，最常用于阴极保护（管道/储罐）、电池监测、高压电位测量等场景。

一、核心定位

把微小电位/电势差（mV～V级，如管地电位、电池电压、电极电位），转换成4–20mA、0–5V、0–10V 或RS485等标准信号，实现远距离、抗干扰、接入 PLC/DCS/SCADA。

二、完整工作流程（以阴极保护型为例）

1. 电位采集：形成电位回路

输入端接参比电极（如Cu/CuSO₄、锌电极，作为电位基准）+被测金属（管道/储罐），通过土壤/水形成电化学回路。

金属腐蚀/阴极保护时，产生管地电位差（通常-0.85V～-1.2VCSE），传送器捕捉该直流电位差。

关键：高输入阻抗（≥1MΩ）差分输入，避免拉低被测电位、保证精度。

2. 信号调理（放大+滤波+线性化）

放大：用仪表放大器把 mV 级微弱信号放大到 V 级。

滤波：低通滤波，滤除 50/60Hz 工频干扰、杂散电流噪声。

线性化/补偿：MCU 做温度补偿、非线性校正，保证输出与输入严格线性。

3. 信号转换（最核心）

模拟输出（最常用）：

把调理后的电压，通过V/I 转换电路（基于欧姆定律I=V/R、运放/晶体管线性特性），线性转为4–20mA电流环。

例：电位 -3V～0V → 对应 4mA～20mA；4mA = 零点，20mA = 满量程。

数字输出：

经 ADC 转为数字量，再通过RS485/Modbus输出，适合多节点、长距离组网。

4. 电气隔离（抗干扰+安全）

输入/输出/电源之间用光耦/磁隔离（隔离电压可达 2500VAC），切断地环路、防高压串入、抑制电磁干扰。

5. 信号输出与传输

4–20mA：两线制，传输距离可达 500m+，几乎不受线阻/干扰影响。

0–5V/0–10V：适合短距离、本地显示。

RS485：数字传输，距离可达 1200m，多设备组网。

三、关键原理与技术要点

电位差测量：以参比电极为基准，测金属 / 电极相对于它的电势差。

高阻输入：≥1MΩ，避免对电化学回路造成负载、保证测量真实。

V/I 线性转换：输出电流与输入电位严格成正比，是工业标准的核心。

隔离传输：解决地电位差、强电干扰，保护后端控制系统。

四、典型应用（阴极保护场景）

管道/储罐阴极保护：实时测管地电位，转为4–20mA 送 SCADA，判断防腐是否达标。

电池管理：单体电压→4–20mA，供 BMS 监控。

高压/电力：隔离测量电位，保障控制系统安全。
