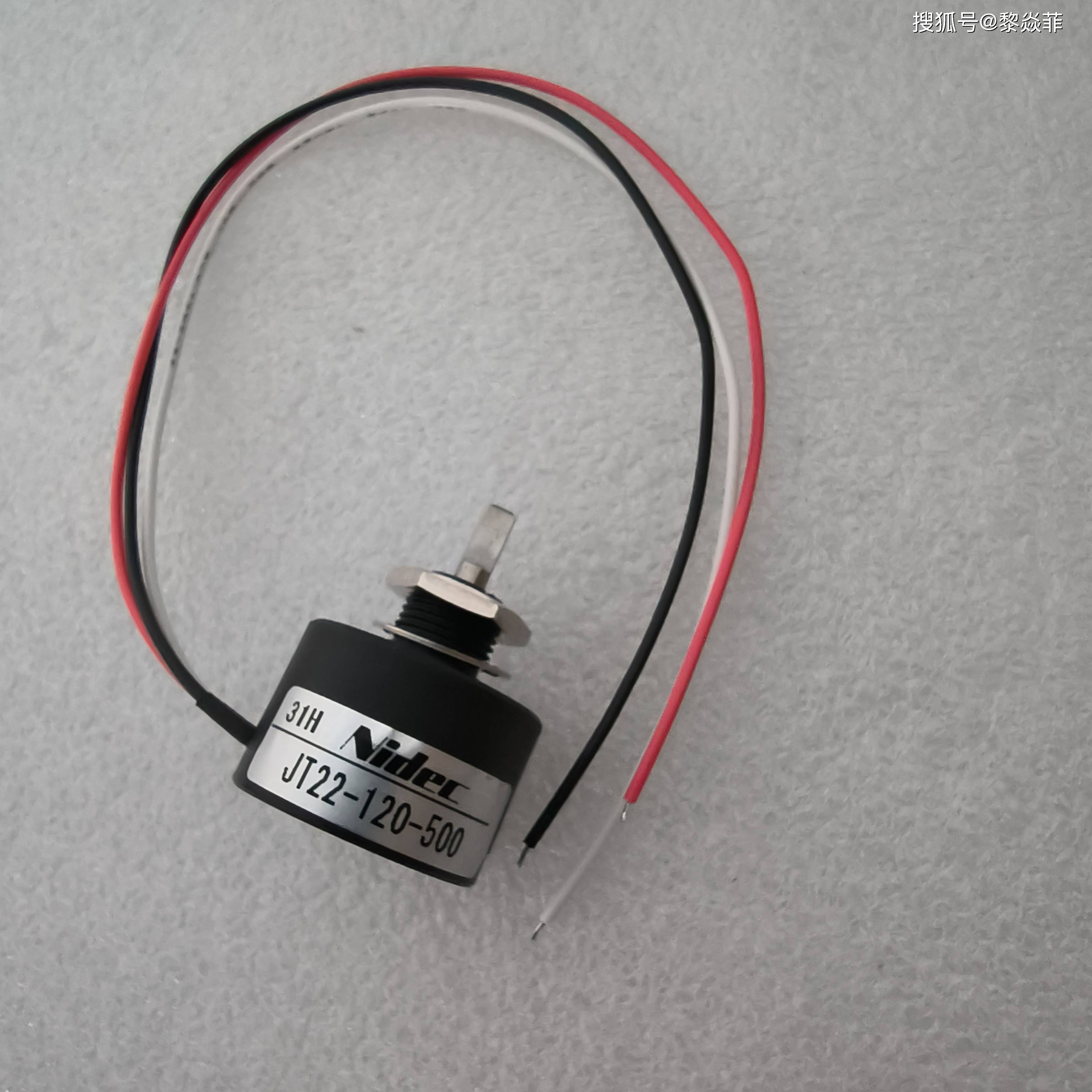

日本电产Nidec光学非接触电位器JT22-120-500 5V/12V面板安装引线式线性电位器

南京 黎焱菲 机械设备有限公司 （关注主页联系）

核心规格和特性

基础规格参数

该产品为日本电产（Nidec）旗下JT22系列光学非接触式电位器，核心型号包含JT22-120-500（额定电压5V直流电）和JT22-120-C00（额定电压12V直流电），符合RoHS标准要求，单位重量为12克，包装方式为大部分包装。产品直径22毫米，长度15毫米，采用面板安装方式，终端样式为引线设计，便于设备集成安装。

结构与性能特性

电位器为1组线性锥度设计，旋转方向为垂直，转速为1回合，轴类型为扁平/D型，轴直径3毫米、轴长8毫米，衬套尺寸9毫米，衬套螺纹为M9×0.75。采用光学非接触式感应机构，无开关、无制动装置，具备100000000周期的超长使用寿命，防护等级达到IP40，可在-30℃至+80℃的宽温度范围内稳定工作，同时内置温度补偿回路，温度特性优良，旋转平滑且扭矩极低（最大0.147mN·m），绝对直线度为±3.0%（常温）。

应用特征

安装与适配特征

产品采用面板安装方式，引线式终端设计，适配多种设备的安装场景，体积紧凑（φ22×15mm），节省安装空间，可灵活嵌入各类小型设备内部。轴型设计适配常规传动结构，线性锥度确保调节精度，能精准反馈调节信号，满足设备对电位调节的精准需求。

耐用与环境适应特征

得益于光学非接触式结构，相较于传统接触式电位器，避免了接触磨损问题，大幅提升使用寿命，可长期稳定运行于工业环境中。IP40防护等级能有效阻挡灰尘和异物侵入，宽温工作范围使其可适应不同地域、不同工况的环境需求，绝缘电阻不低于100MΩ（直流500V时），耐电压达到交流500V（1分钟），电气性能稳定。

应用领域

工业设备领域

广泛应用于各类工业机械设备，如绕线机导线材料量检测、打印机送纸器调节等，同时适配半导体制造设备、工作机械等对精度和可靠性要求较高的设备，用于信号调节与位置反馈。

精密仪器领域

适用于OA设备、医疗设备、分析装置及计测仪器等，凭借其高精度线性调节和长寿命特性，为设备的精准运行提供稳定的电位调节支持，同时可适配小型精密仪器的安装需求。

同品牌其他型号产品列举

JT22系列其他型号

除核心型号JT22-120-500、JT22-120-C00外，同系列还有JT22-320-C00、JT22-320-500两款型号，均为光学非接触式电位器，区别主要在于有效电气旋转角度为320°，适配不同角度调节需求。

JT30系列相关型号

日本电产JT30系列电位器同样为光学非接触式，包含JT30-340-C00、JT30-340-500、JT30-120-C00、JT30-120-500四款型号，该系列产品直径为30毫米，长度20毫米，单位重量约40克，绝对直线度为±1.5%~±2.0%（常温），适配对体积和精度有不同要求的场景。

相关产品

同品牌同类型电位器

日本电产旗下还有J40S、J45S、J50S等系列线绕式电位器，以及M22L10系列多圈线绕式电位器，其中J40S、J45S、J50S系列为单圈设计，功率额定值分别为1W、1.3W、1.5W，线性度极高（±0.1%~±0.15%），适用于对精度要求极高的工业场景；M22L10系列为10圈电位器，功率额定值2W，适配需要多圈调节的设备。

同类型适配电位器

相关产品还包括日本电产JC10、JC22E/JC22S、JC30S/JC40S等系列导电塑料型电位器，以及CRV16、JCL/JCL B、JP-30等系列电位器，涵盖不同结构、不同精度等级，可根据设备的具体安装尺寸、调节需求、工作环境等灵活适配，满足多样化的电位调节应用场景。
