IT之家 3 月 12 日消息，YouTube 频道 Dr. Semiconductor 最新视频中，展示其在自家花园木屋中，成功建成了一间达到“百级”标准的半导体无尘室（Class 100 cleanroom / ISO 5）。

IT之家注：百级无尘室指每立方英尺空气中，直径大于等于 0.5 微米的尘埃粒子数量不超过 100 个，其洁净度远高于医院手术室。

英特尔或台积电等半导体巨头为建成此类设施，通常需要投入数十亿美元，而该博主在极小的空间内实现了 ISO 5 级的洁净标准。这间无尘室并非简单的无菌空房，而是一个功能完备、专为芯片研发设计的紧凑型半导体基地。

维持超高洁净度是芯片制造的先决条件。由于芯片微观结构极其精细，哪怕是一粒微小的灰尘也会像“巨石”一样破坏整个晶圆或损坏光学仪器。

该博主强调，构建有效无尘室的关键在于正压气流管理。这种设计通过让室内气压高于室外，确保空气只能由内向外流动，从而利用物理屏障阻隔外部污染物的侵入。

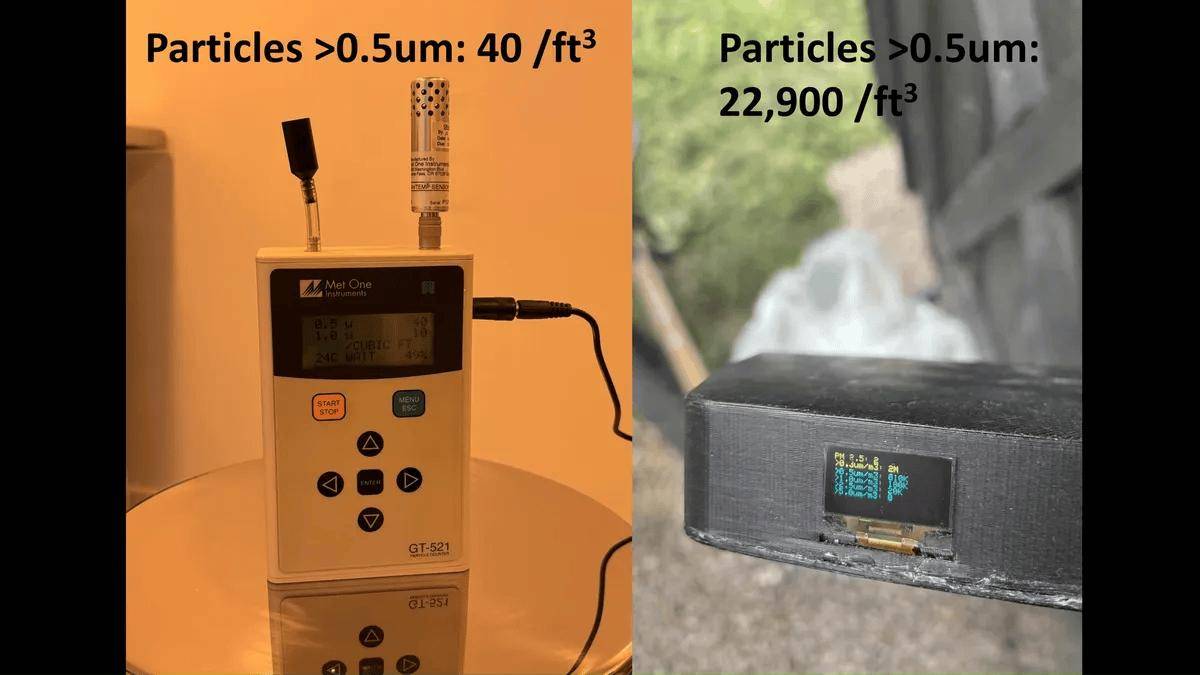

改造过程始于对木屋结构的强化与密封。博主安装了精密过滤系统，并使用专业粒子计数器进行检测，确认空气质量符合百级标准。

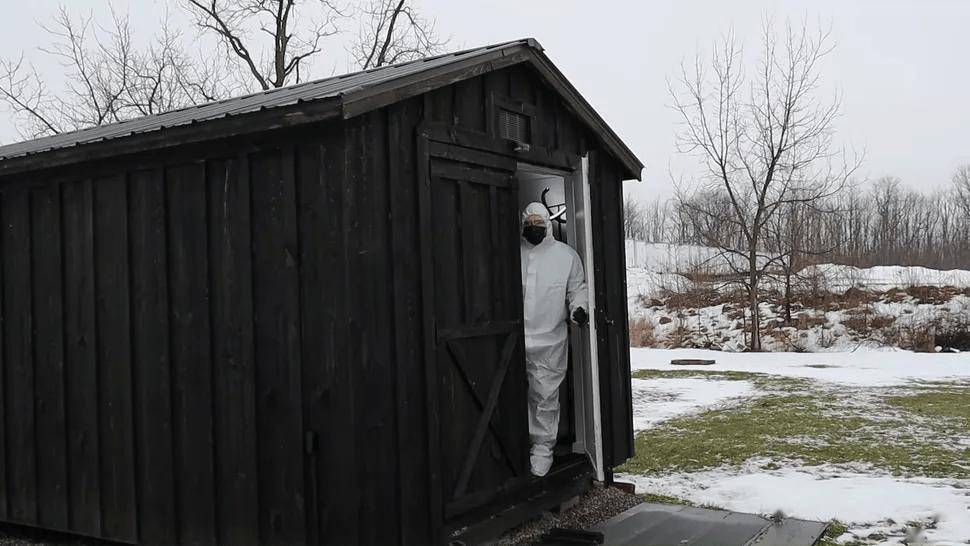

进入核心区前，室内设有专门的更衣区，配备了无尘服、手套及化学用品。此外，该设施还整合了电网与太阳能混合供电系统，为高精尖设备提供稳定的电力支持。

室内紧凑地排布着多种核心芯片制造工具。入口左侧布置了等离子刻蚀机、真空炉，以及一台由定制软件驱动的光刻机。

右侧则设有用于化学处理的通风橱、一台 3D 打印的旋涂机，以及配备机械臂的样品清洗机和薄膜沉积系统。这些工具涵盖了从光刻、刻蚀到薄膜生长的完整半导体工艺流程。

博主计划在未来分享更多工程细节，展示如何利用这套 DIY 设施制造电路、传感器及 LED 等元件。尽管目前这只是个人爱好者的尝试，但它展示了在低成本条件下进行半导体创新的可能性。
