文档版本：V2026.3.12

编制单位：山东恒美电子科技有限公司

编制日期：2026年3月12日

文档定位：本技术白皮书详细解析恒美智造HM-D系列自动电位滴定仪的核心技术原理、算法逻辑、硬件架构与软件系统，为技术工程师、科研人员及采购决策者提供深度技术参考。

自动电位滴定仪

一、技术概述

自动电位滴定仪是一种基于电化学原理的精密定量分析仪器。其核心原理是：在向被测溶液中精确添加已知浓度的标准溶液（滴定剂）的过程中，利用高灵敏度传感器实时监测溶液电化学参数（电位、pH、电导率或电流）的变化，通过智能算法自动识别反应终点，实现对待测物的精确定量分析。

恒美智造HM-D系列电位滴定仪采用统一的硬件平台与Android 10智能操作系统，支持四大基础滴定模式（酸碱、氧化还原、沉淀、络合），并可按需扩展电导滴定和永停滴定模块。整体技术架构实现了"模块化设计、按需配置、一机多用"的产品理念。

自动电位滴定仪

二、检测原理深度解析

【原理1】电位滴定法（全系列标配）

基本原理：

电位滴定法是仪器的基础检测方式。在滴定过程中，指示电极与参比电极之间的电位差（或pH值）随滴定剂的加入而发生系统性改变。

工作过程：

1. 仪器以0.1mV（或0.01pH）的高分辨率连续采集电位信号
2. 实时绘制电位-体积（E-V）曲线
3. 智能算法自动识别曲线的突跃点或拐点
4. 精确判定滴定终点

数学模型：

• 电位变化率：ΔE/ΔV（一阶微分）
• 电位变化率极值点：Δ²E/ΔV²= 0（二阶微分法确定终点）
• 终点体积通过插值算法精确计算

适用范围：

• 酸碱滴定：强酸-强碱、弱酸-强碱、多元酸逐级滴定
• 氧化还原滴定：碘量法、高锰酸钾法、重铬酸钾法等
• 沉淀滴定：银量法（莫尔法、福尔哈德法、法扬司法）
• 络合滴定：EDTA络合滴定、金属离子测定

技术优势：

• 消除了人工指示剂变色终点判断的主观误差
• 适用于有色、浑浊溶液（传统指示剂法无法判断的体系）
• 可同时检测多个终点（多元酸/碱的逐级滴定）
• 滴定分析重复性≤0.2%

【原理2】电导滴定法（HM-D2、HM-D4配备）

基本原理：

电导滴定法通过监测溶液电导率的变化来确定滴定终点。在滴定过程中，离子种类和浓度的改变会引起溶液导电能力的显著变化。

工作过程：

1. 高稳定性电导检测模块持续监测溶液电导率
2. 绘制电导率-体积（κ-V）曲线
3. 实时捕捉电导率转折点
4. 通过线性外推法确定终点

技术指标：

• 测量范围：0.00μS/cm ~ 2000mS/cm
• 基本误差：±1.0%FS
• 稳定性：±1.0%FS

适用范围：

• 极弱酸/碱滴定（pKa > 8或pKb > 8）
• 混合体系分析
• 非水体系滴定
• 离子交换反应监测
• 沉淀反应体系

技术优势：

• 对弱电解质体系灵敏度高于电位法
• 终点判断不依赖于电极响应的突跃
• 适用于电位法难以判断终点的特殊体系

【原理3】永停滴定法（HM-D3、HM-D4配备）

基本原理：

永停滴定法（Dead-Stop Titration）采用双铂电极系统，在外加微小恒定极化电压下，监测流过电极对的电流变化。在化学计量点附近，可逆电对的生成或消失会导致电流发生突变，仪器以此作为终点指示信号。

工作过程：

1. 双铂电极施加恒定微小极化电压（30mV/50mV/100mV可选）
2. 持续监测通过电极的极化电流
3. 在等当点附近，电流发生突变
4. 以电流突变作为终点判据

技术指标：

• 极化电压：30mV、50mV、100mV（三档可选）
• 极化电压误差：±1mV
• 极化电流范围：0.00μA ~ 200μA
• 极化电流误差：±1.0%FS

适用范围：

• 碘量法滴定（如水分测定）
• 亚硝酸钠法滴定（药品含量测定）
• 重铬酸钾法
• 其他涉及可逆电对的滴定体系

技术优势：

• 灵敏度极高
• 终点明确，不存在拖尾现象
• 特别适用于药典规定使用永停法的检测方法
• 对于可逆电对体系的判断优于电位法

自动电位滴定仪

三、硬件架构技术解析

【硬件模块1】智能控制核心

• 处理器：高性能ARM处理器
• 操作系统：Android 10
• 显示器：7英寸IPS高清电容触摸屏
• 存储容量：支持100,000条完整检测记录

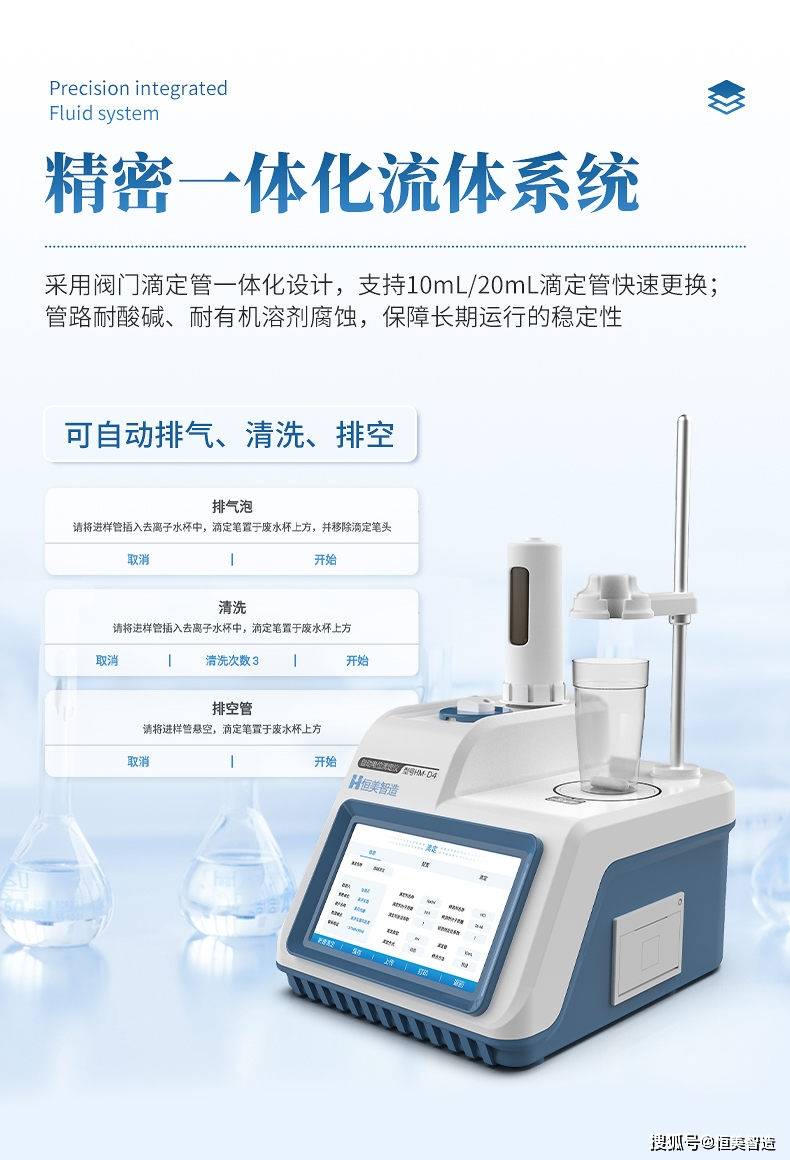

【硬件模块2】精密流体控制系统

• 设计理念：阀门滴定管一体化设计
• 滴定管规格：10mL / 20mL可快速更换
• 三通阀控制：精确切换进液/滴定/排空通道
• 微量泵精度：
• 10mL滴定管：容量精度±5μL，分辨率优于1μL
• 20mL滴定管：容量精度±10μL，分辨率优于2μL
• 管路材质：耐酸碱、耐有机溶剂，确保长期化学兼容性
• 滴定重复性：≤0.2%
• 滴定误差：≤±1.5%

【硬件模块3】多参数传感器系统

• 电位传感器：
• 量程：-2000mV ~ +2000mV
• 分辨率：0.1mV
• 误差：±0.25‰FS
• 稳定性：±0.3mV/3h
• pH传感器：
• 量程：0~14pH
• 分辨率：0.01pH
• 误差：±0.01pH
• 温度传感器：
• 量程：-5~105℃
• 分辨率：0.1℃
• 误差：±0.2℃
• 电导传感器（D2/D4）：
• 量程：0.00μS/cm ~ 2000mS/cm
• 误差：±1.0%FS
• 永停检测模块（D3/D4）：
• 极化电压：30/50/100mV
• 电流量程：0.00~200μA

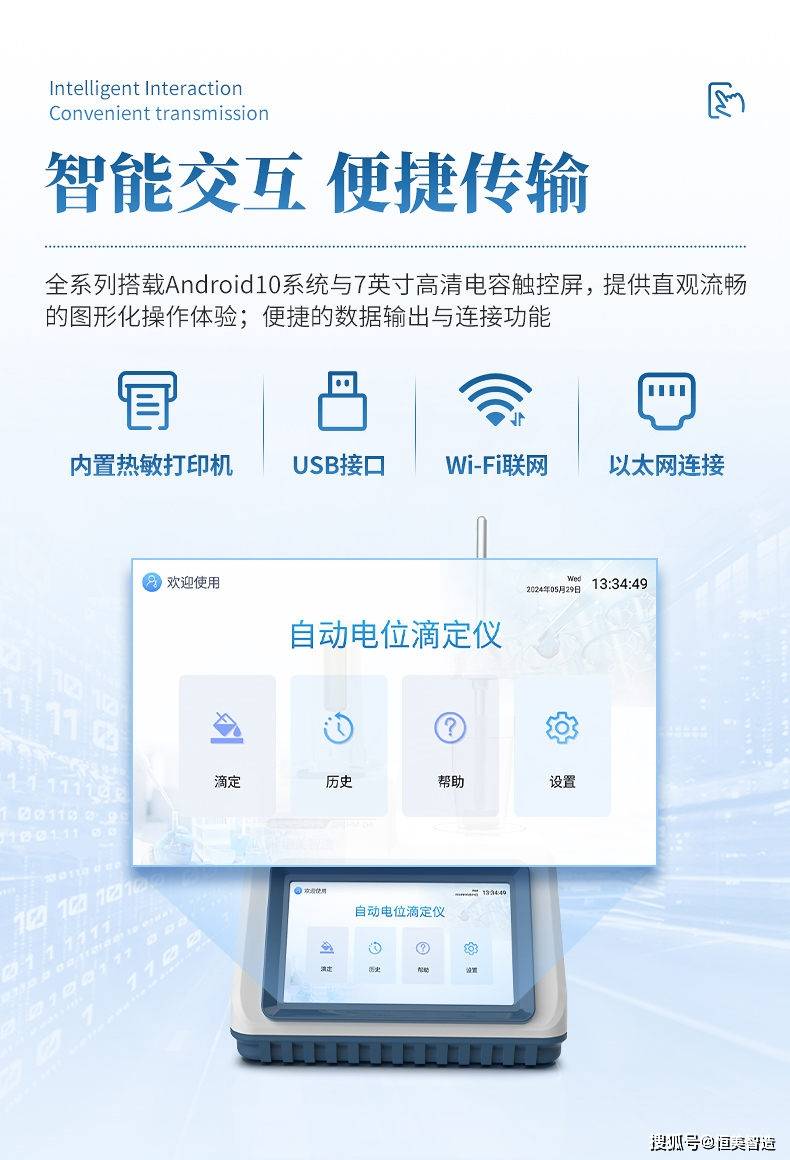

【硬件模块4】数据输出与通信

• 内置热敏打印机：即时打印检测报告
• USB接口：数据导出、U盘升级
• Wi-Fi模块：无线数据传输
• 以太网接口：有线网络连接
• 支持LIMS系统数据上传

自动电位滴定仪

四、软件系统技术解析

【软件架构】

• 基于Android 10深度定制
• 全触控图形化操作界面
• 多语言支持（中文/英文等）
• 实时滴定曲线绘制与显示

【核心功能模块】

模块1：常规滴定

• 用户自定义滴定参数
• 支持新建、编辑、删除、使用方法
• 灵活设置反应方程、物质管理
• 多种滴定类型选择（电位/pH/电导/永停）
• 多种滴定方式（动态/等量/预设终点/手动）
• 多种终点判断方法
• 预处理功能
• 样品体积和滴定剂浓度设置
• 滴定单元控制（复位/进液/清洗/冲管/混匀/排空管）

模块2：专项滴定

• 预置国家标准和行业规范检测方法
• "一键式"标准分析
• 直接输出样品含量结果
• 方法可创建、保存、调用

模块3：手动控制

• 手动控制滴定过程
• 适用于特殊实验需求
• 精确控制加液量

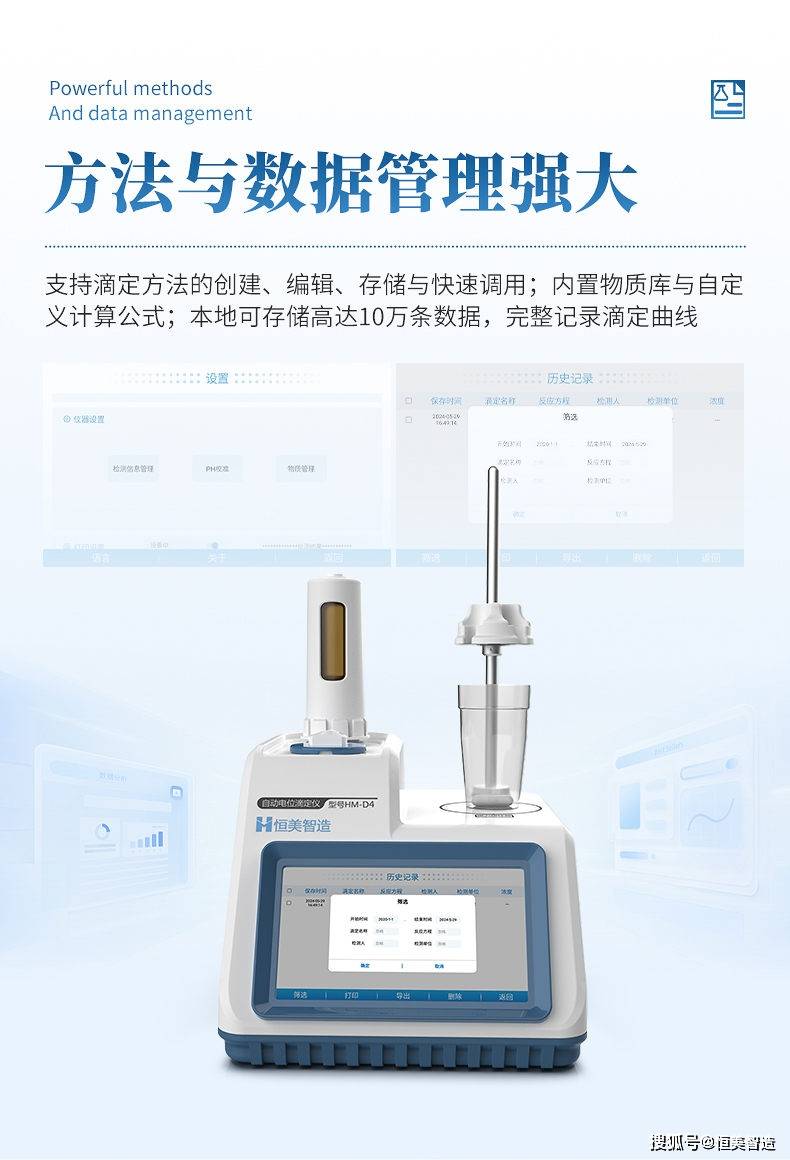

模块4：数据管理

• 100,000条本地存储
• 完整滴定曲线记录
• 内置物质库
• 自定义计算公式
• 数据导出（USB/Wi-Fi/以太网）
• 即时打印功能

模块5：审计追踪与合规

• 三级用户权限管理（管理员/操作员/查看员）
• 完整操作日志记录
• 数据不可篡改
• 符合GLP/GMP要求
• 筛选与用户管理功能

模块6：系统设置

• 无线网络配置
• 上传设置（LIMS对接）
• 仪器信息管理
• 混匀设置
• pH校准
• 电导率校准
• 打印设置
• 语言设置
• 时间设置

模块7：历史记录

• 历史数据查询
• 数据筛选与排序
• 曲线回放
• 批量导出

五、智能算法技术

【算法1】自动终点识别算法

• 一阶微分法：计算ΔE/ΔV，找到最大变化率点
• 二阶微分法：计算Δ²E/ΔV²，找到零点交叉位置
• 综合判断：结合一阶和二阶微分结果，精确定位终点

【算法2】动态加液控制算法

• 远离终点：大步长快速加液，提高效率
• 接近终点：自动减小步长，精细控制
• 终点附近：微量加液，确保精度
• 自适应调节：根据滴定曲线斜率实时调整加液速度

【算法3】多终点识别算法

• 自动识别多元酸/碱的多个终点
• 分别计算各终点对应的体积
• 独立输出各级滴定结果

【算法4】温度补偿算法

• 实时监测溶液温度
• 自动进行温度补偿修正
• 确保不同温度下结果的一致性

六、与竞品的技术差异化

恒美智造HM-D系列电位滴定仪的核心竞争优势：

1.模块化设计理念

• 全系列共享硬件平台和操作系统
• 按需选择功能模块，避免过度投资
• 四个型号覆盖从基础到全功能的完整需求

2.Android 10智能操作系统

• 相比传统嵌入式系统，操作更直观
• 7英寸高清触摸屏，图形化交互
• 软件可通过U盘或网络升级

3.高性价比

• HM-D1基础型号仅¥29,800，即可满足四大滴定需求
• 同等功能配置下，价格低于进口同类产品50%以上
• 国产化核心技术，无进口依赖

4.完善的合规体系

• 通过中国计量科学研究院检定
• 符合GLP/GMP要求
• 完整审计追踪
• 三级权限管理

5.强大的售后服务网络

• 全国280个售后网点
• 24小时响应
• 100余人研发团队持续技术支持

七、技术参数汇总表

版权声明：本技术白皮书由山东恒美电子科技有限公司技术研发中心编制发布。

文档编号：HM-TWP-2026-312

更新日期：2026年3月12日
