前言

本期拆解带来的是台达一款碳化硅服务器电源，电源型号为DPST-2430AB C，支持200-240V交流输入，支持190-290V直流输入，输出电压为12.5V，输出电流200A，待机电源输出电压为12V，输出电流2.5A，额定输出功率为2430W。

这款服务器电源采用长条形机身设计，电源一侧设有安装提手，散热风扇和指示灯，另一侧设有连接器和防护格栅。电源采用交错PFC+移相全桥+同步整流架构，内置碳化硅二极管。下面充电头网就带来这款服务器电源的拆解，一起看看内部的方案和用料。

台达2430W碳化硅服务器电源外观

台达碳化硅服务器电源采用长条形金属机身，正面粘贴信息标签。

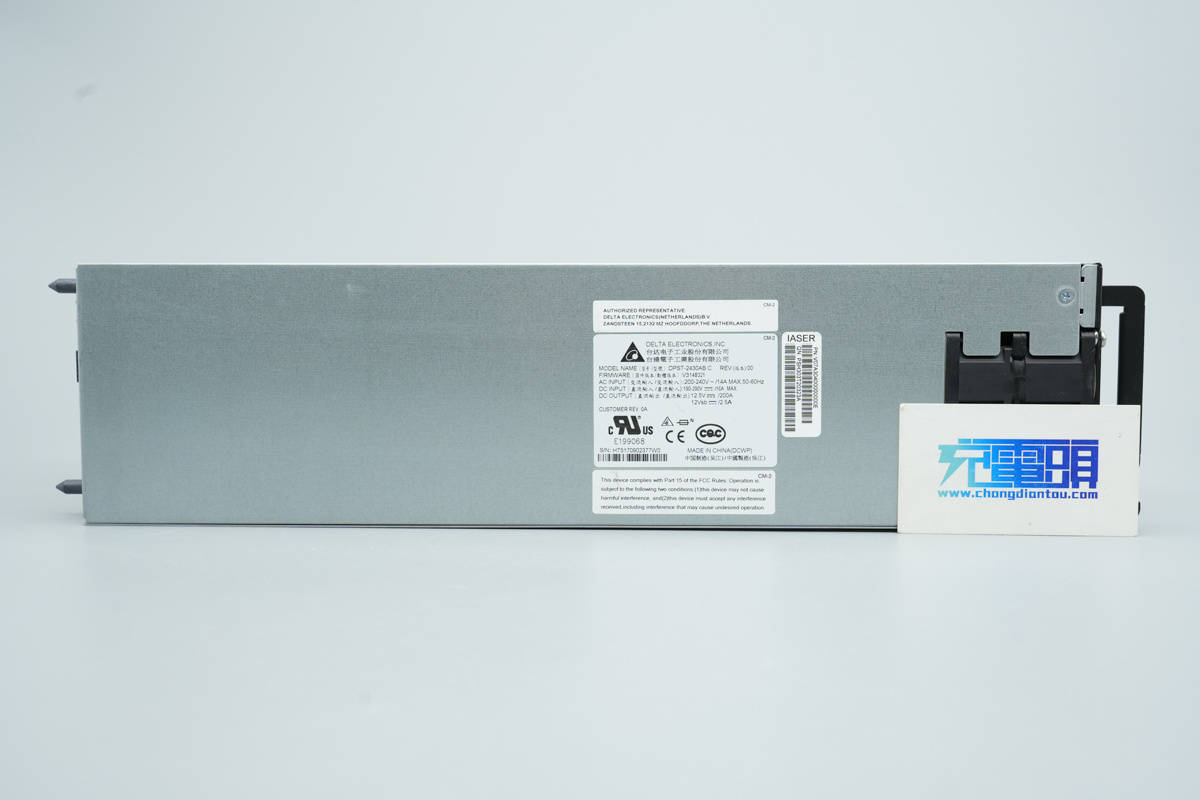

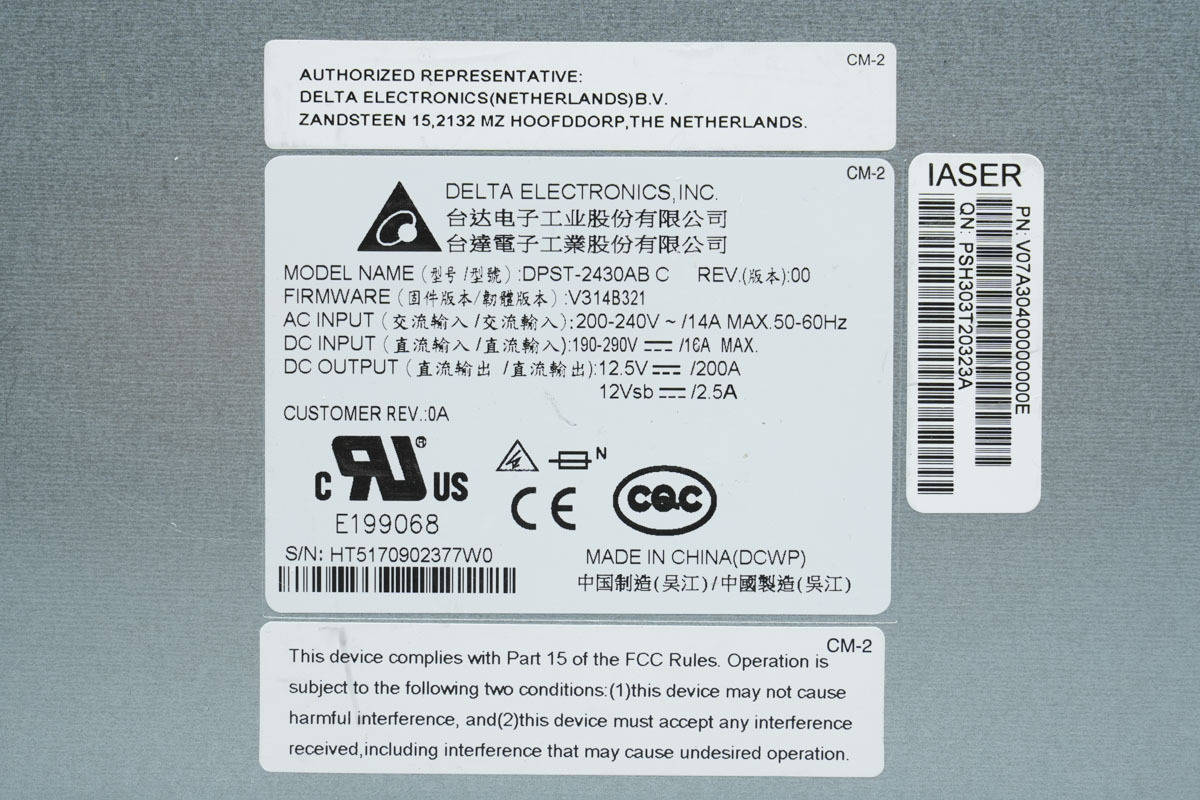

电源信息标签特写

型号：DPST-2430AB C

交流输入：200-240V ~ /14A MAX 50-60Hz

直流输入：190-290V ⎓ /16A MAX

直流输出 :12.5V ⎓ /200A

12Vsb ⎓ /2.5A

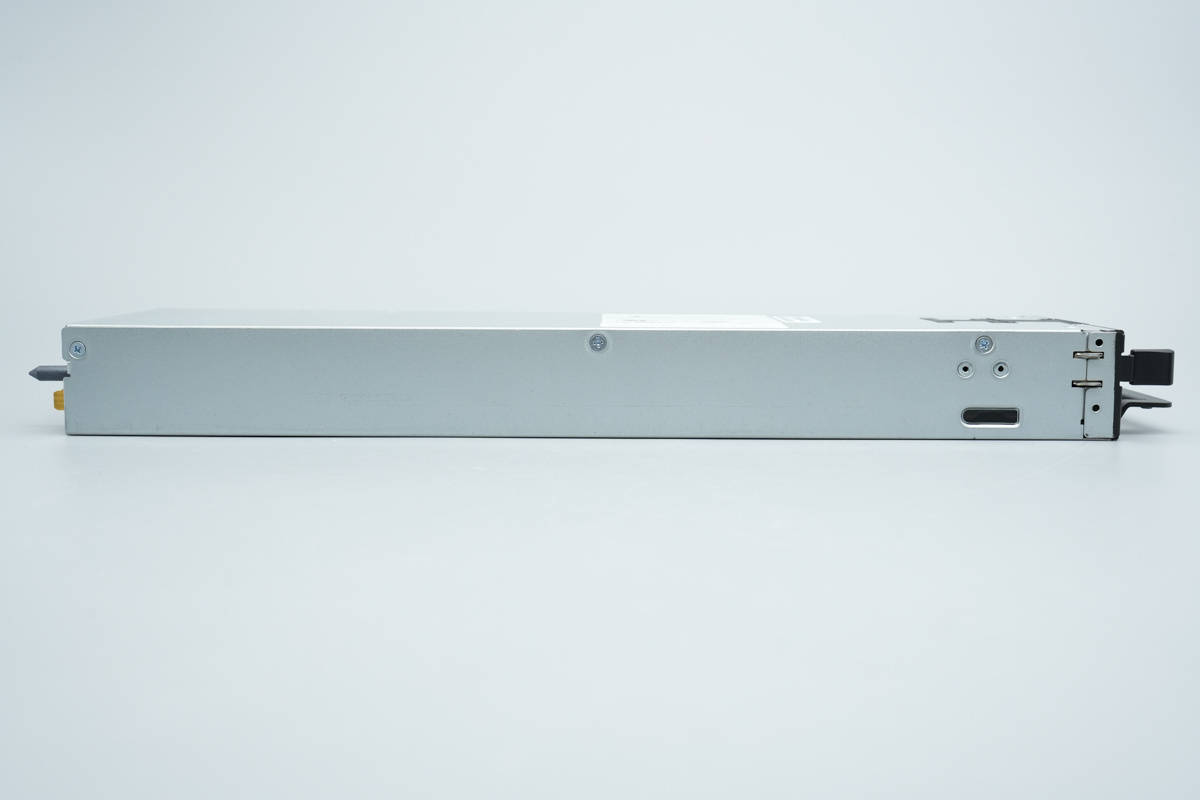

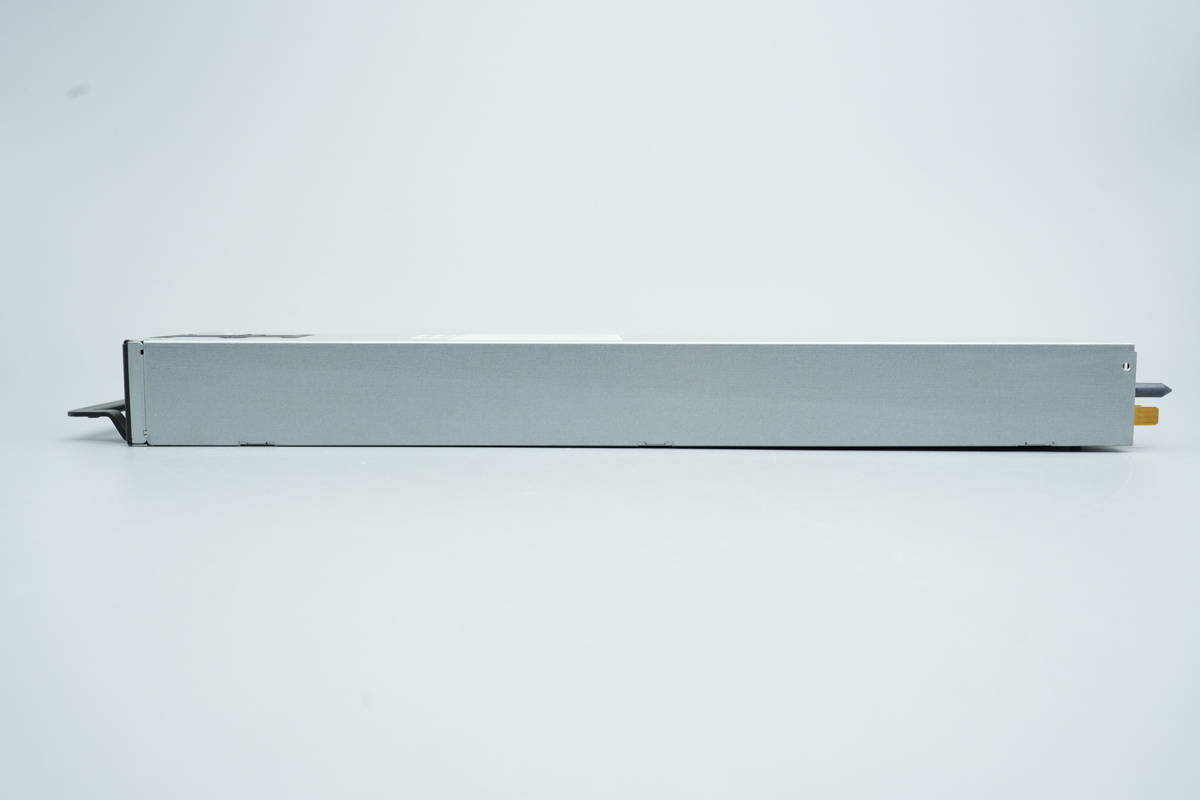

机身侧面设有固定螺丝。

机身另一侧通过锁扣固定。

机身背面设有固定螺丝孔。

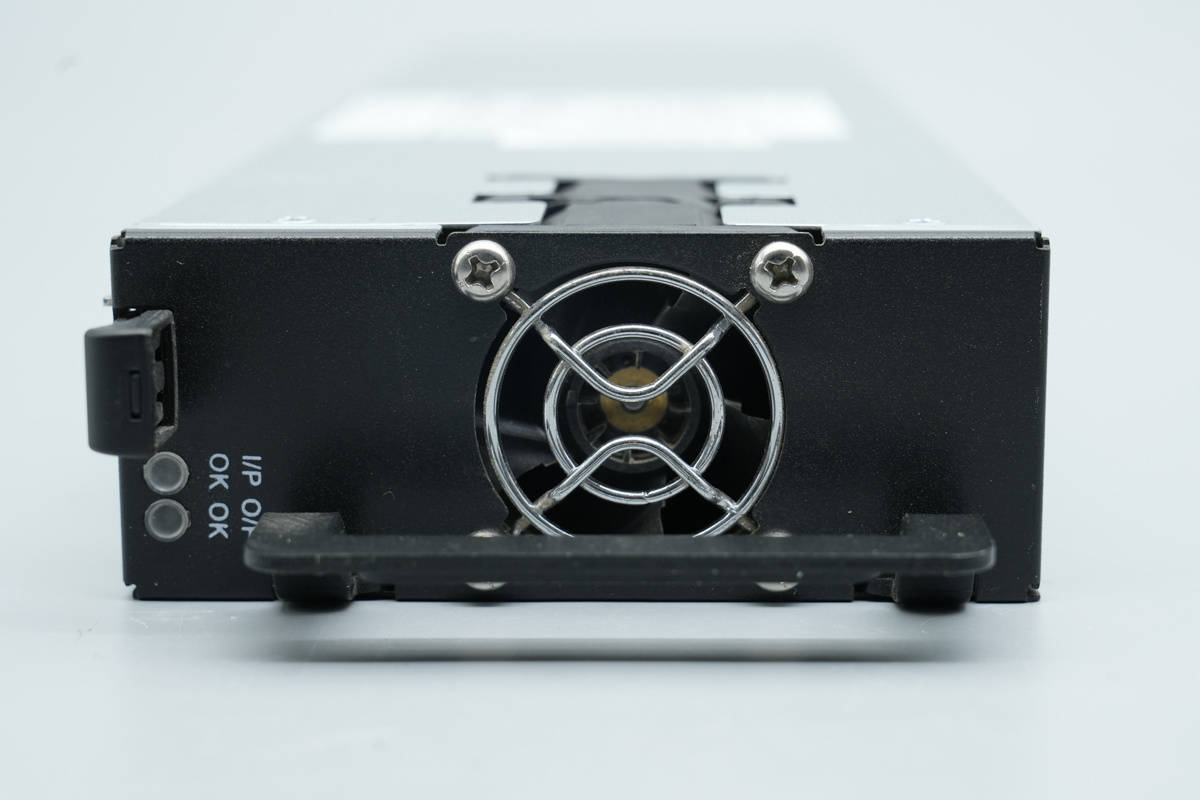

电源面板设有指示灯，散热风扇和提手。

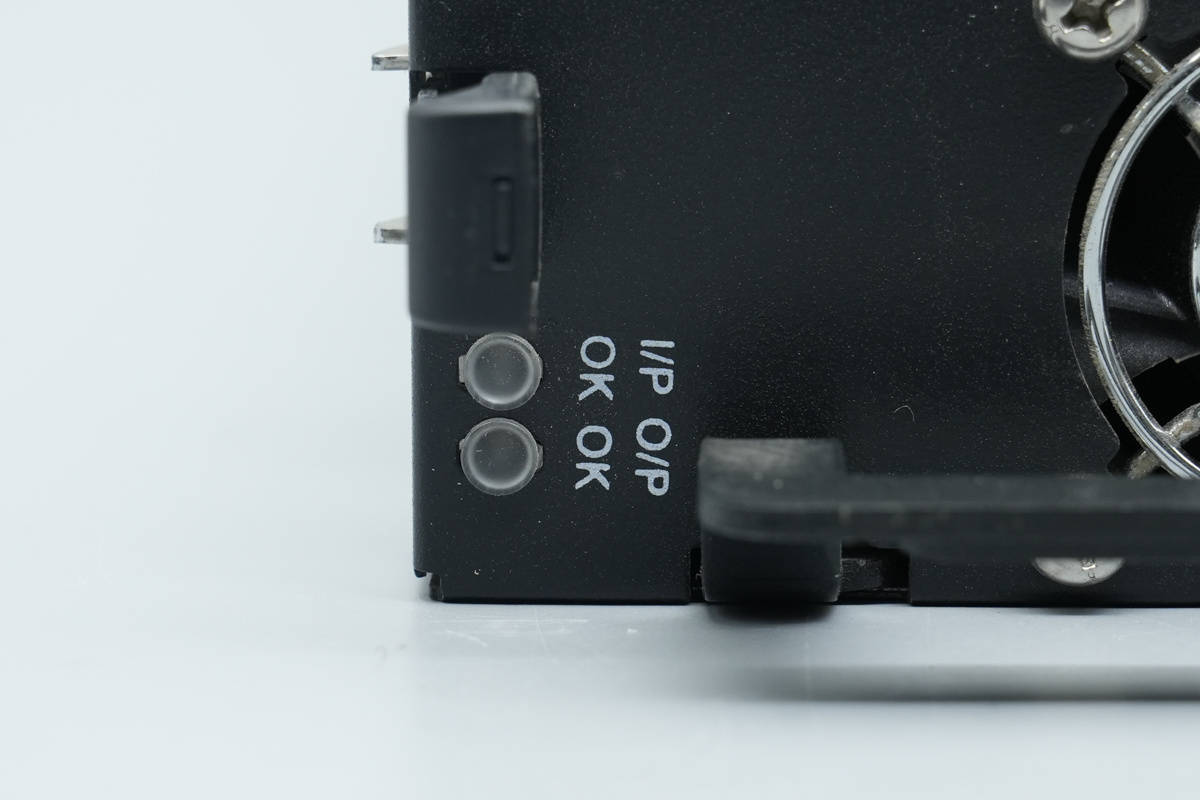

指示灯用于电源输入和输出指示。

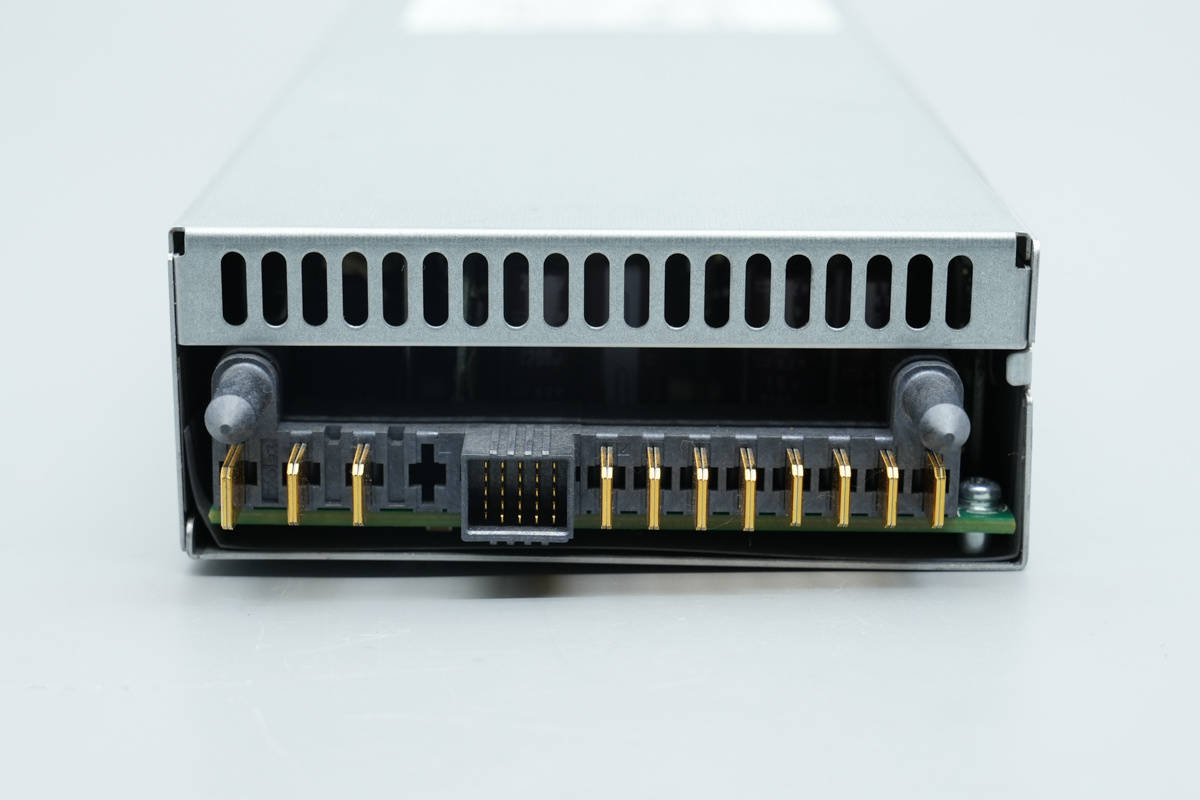

电源尾部设有散热格栅和连接器。

测得电源总长度约为420mm。

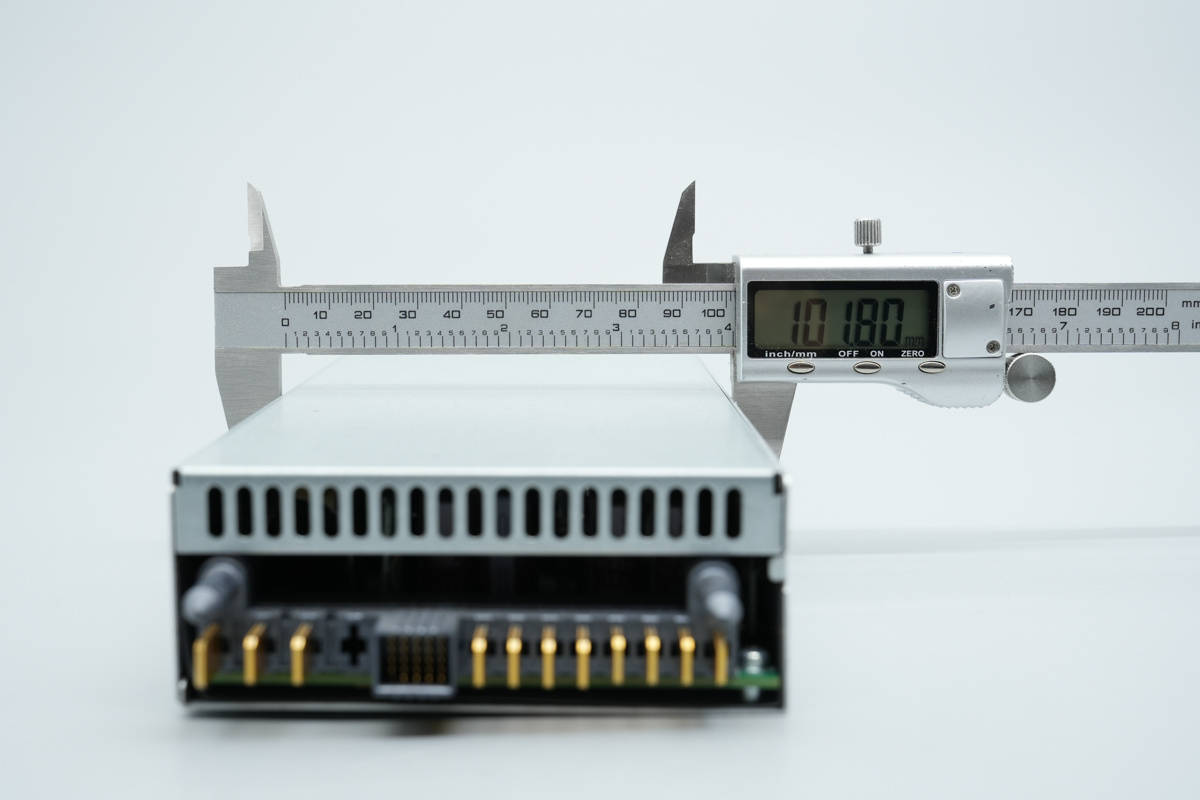

电源机身宽度约为102mm。

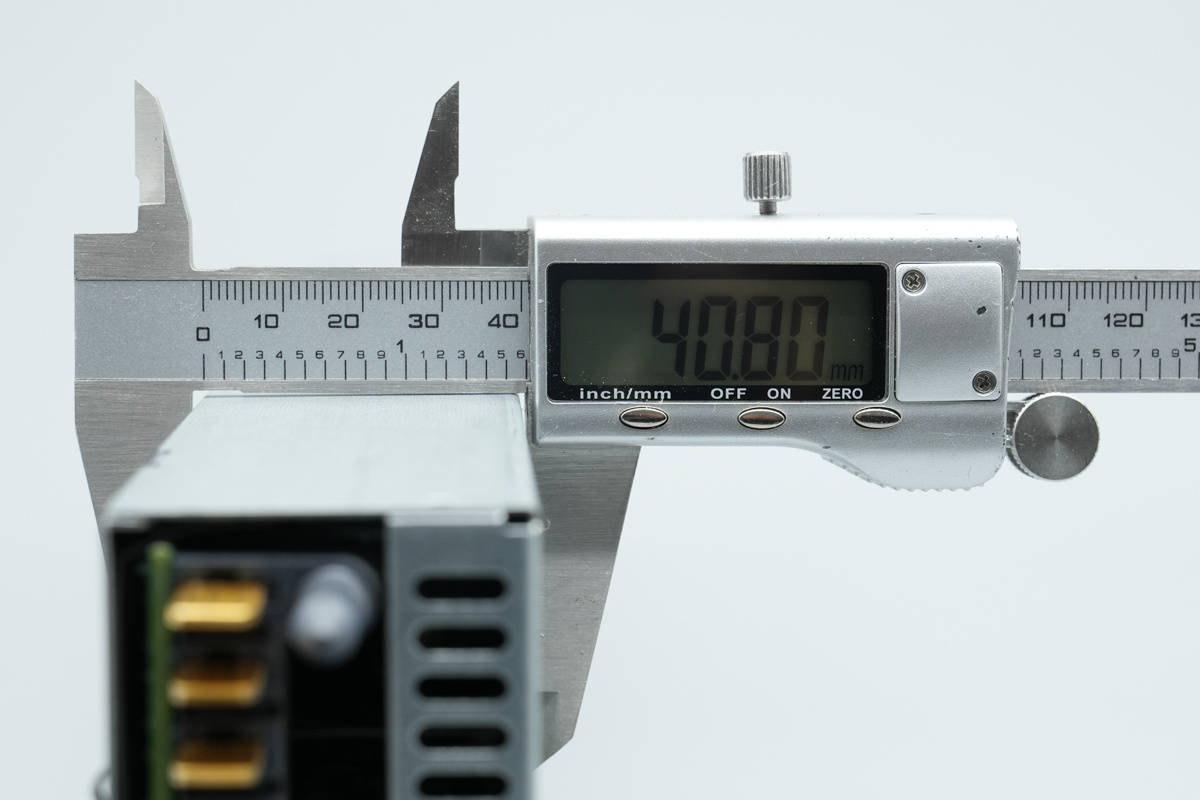

电源机身厚度约为40.8mm。

测得电源模块重量约为2065g。

台达2430W碳化硅服务器电源拆解

看完了台达这款服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

首先拧开固定螺丝，拆开电源模块外壳。

上盖内部粘贴麦拉片绝缘。

拆下固定螺丝，从壳体中取出PCBA模块。

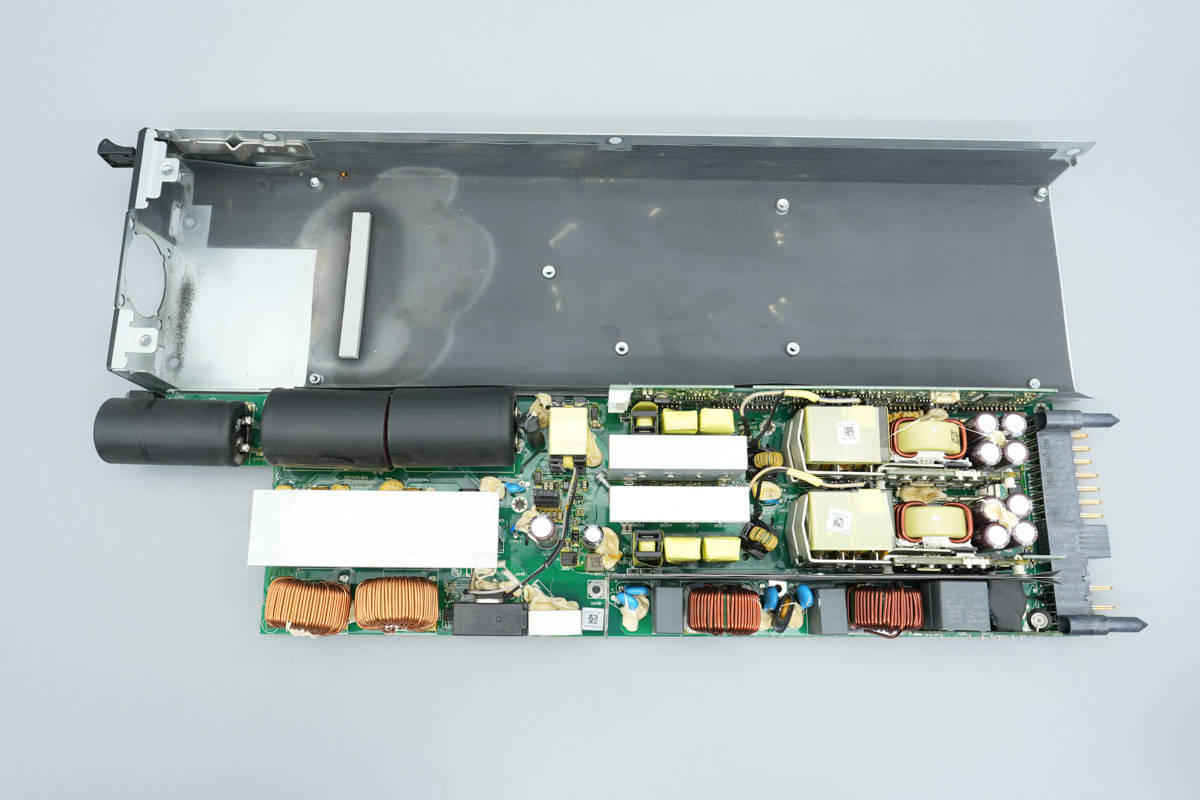

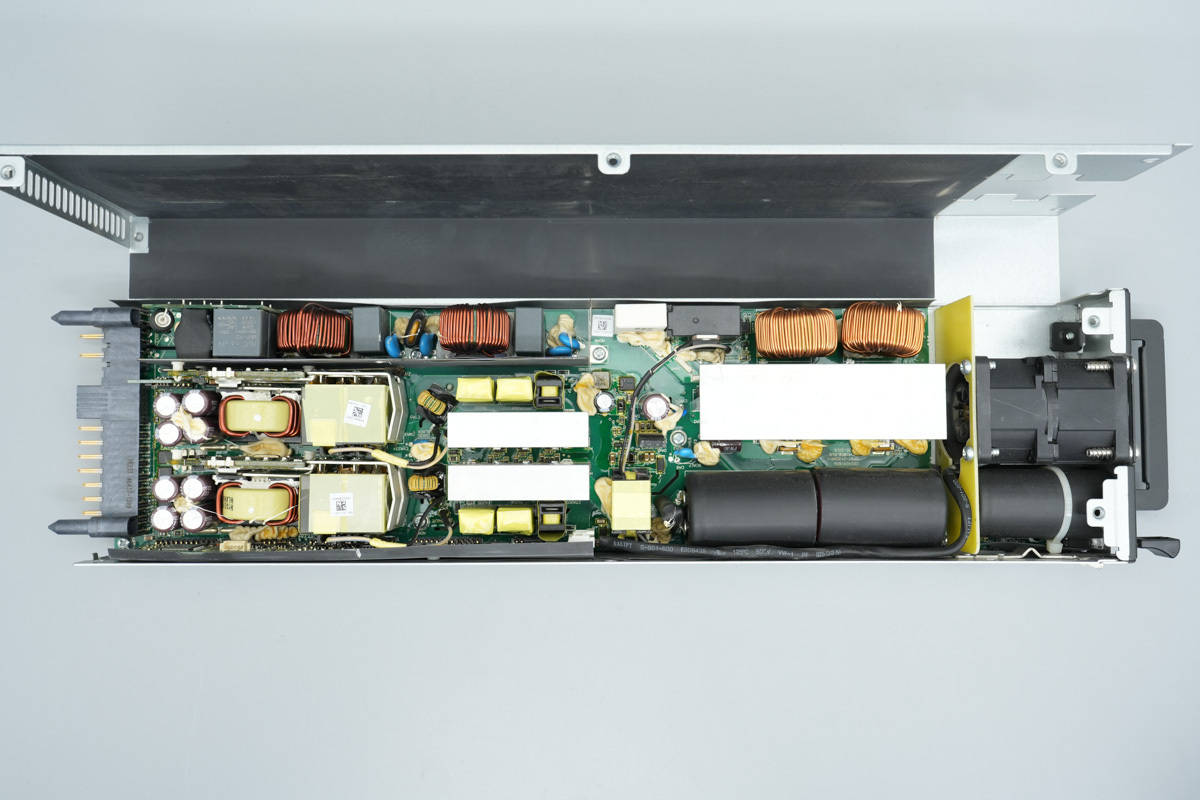

PCBA模块正面一览，右侧下方为交流输入端，设有保险丝，安规X2电容，压敏电阻，气体放电管，左侧下方设有PFC升压电感，继电器和启动电阻。左侧中间位置设有散热片，为整流桥，PFC开关管和PFC整流管散热。

左侧上方设有三颗高压滤波电容，中间位置设有待机电源变压器，移相全桥开关管，电流互感器和驱动变压器。右侧上方设有两路移相全桥变压器；滤波电感和滤波电容，并焊接控制小板。右侧为一体化连接器。

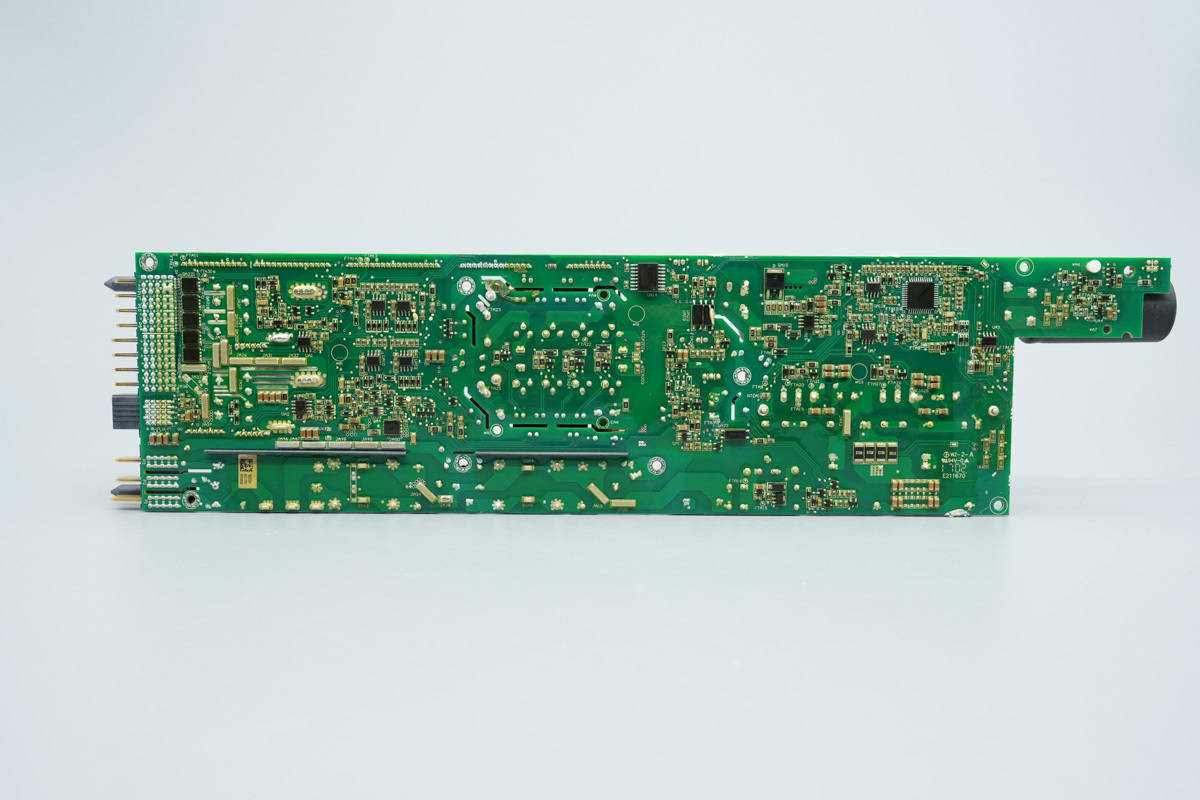

PCBA模块背面右侧设有PFC控制器，驱动器，待机电源芯片和隔离芯片。左侧设有移相全桥开关管和同步整流管驱动器，输出控制管，PCBA模块开槽并插入麦拉片绝缘。

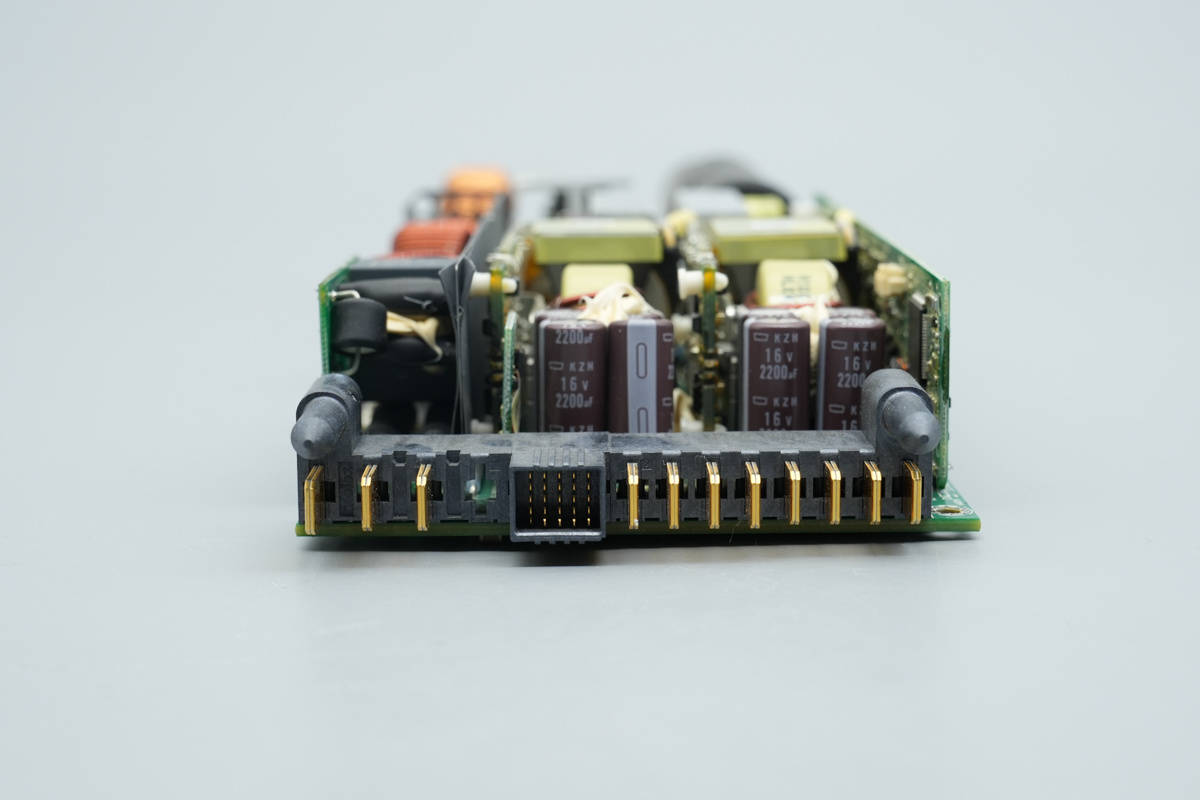

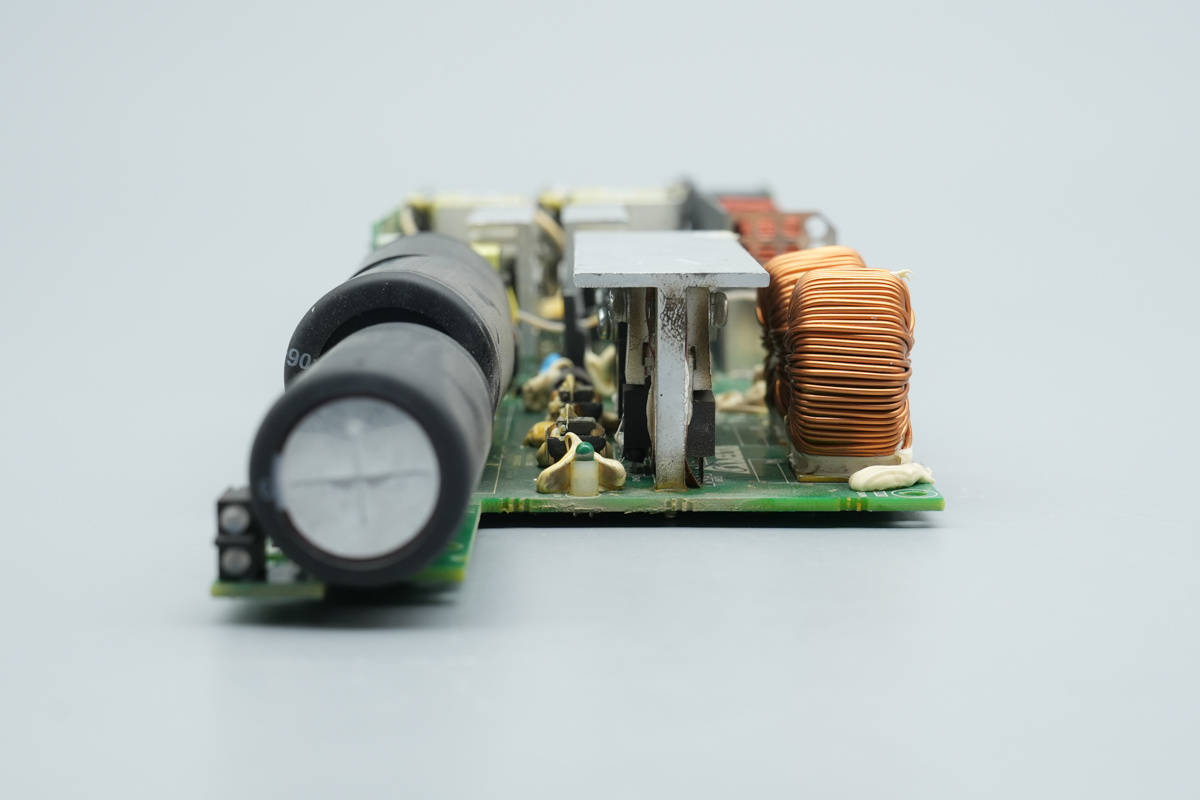

PCBA模块尾部设有连接器，对应输入端设有垂直小板，输出端设有滤波电容，右侧焊接控制小板。

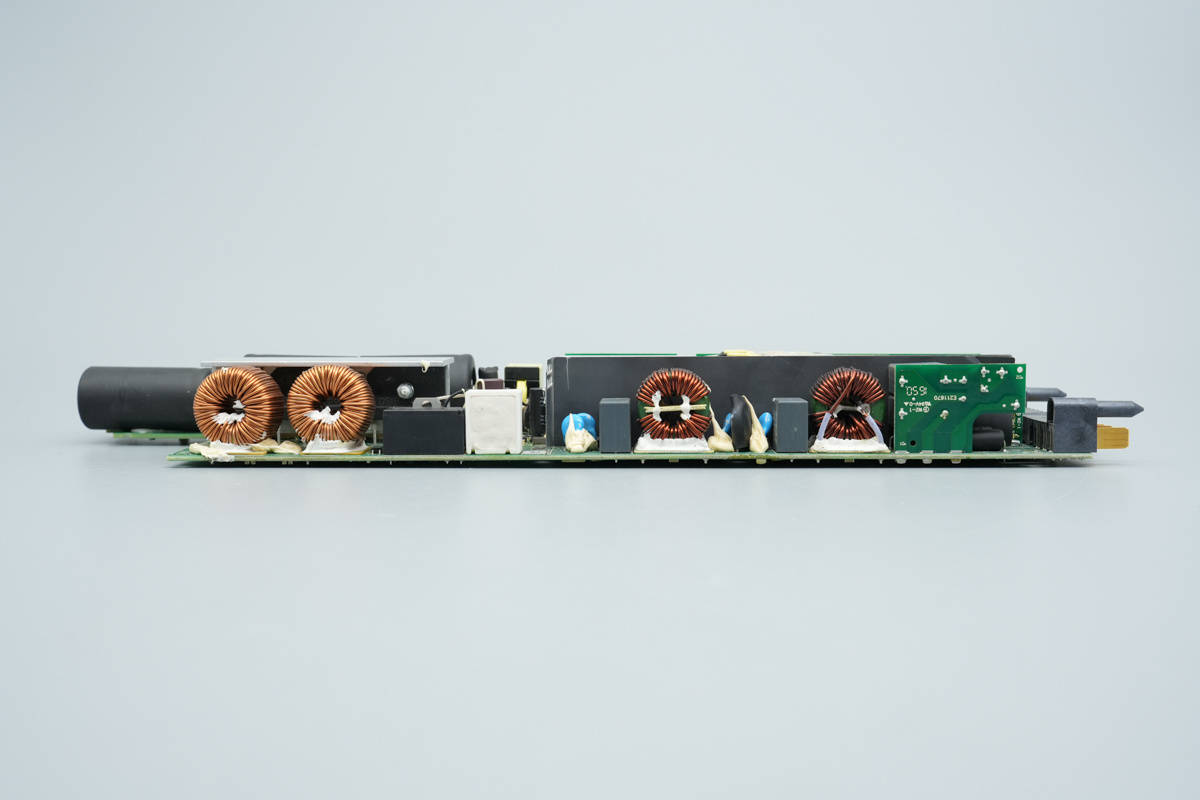

PCBA模块右侧设有小板，共模电感和安规X2电容，左侧设有PFC升压电感和继电器。

输入端保险丝外套热缩管绝缘。

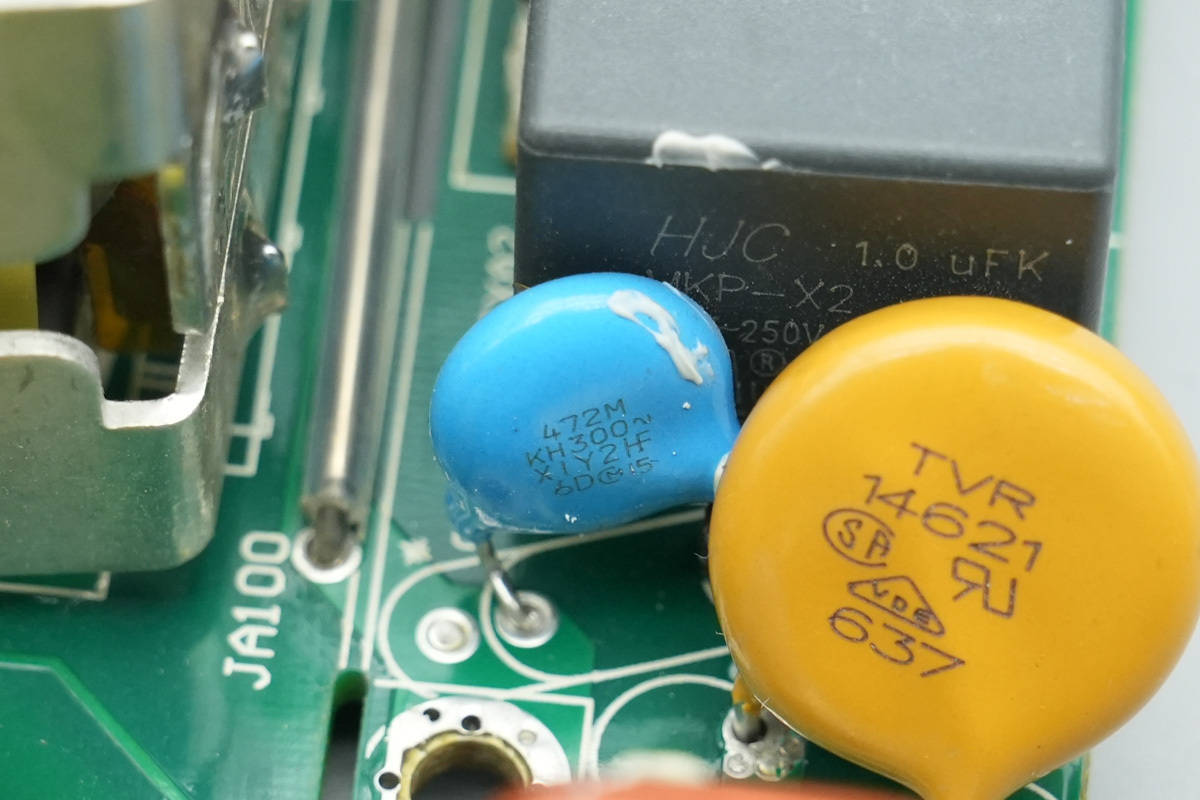

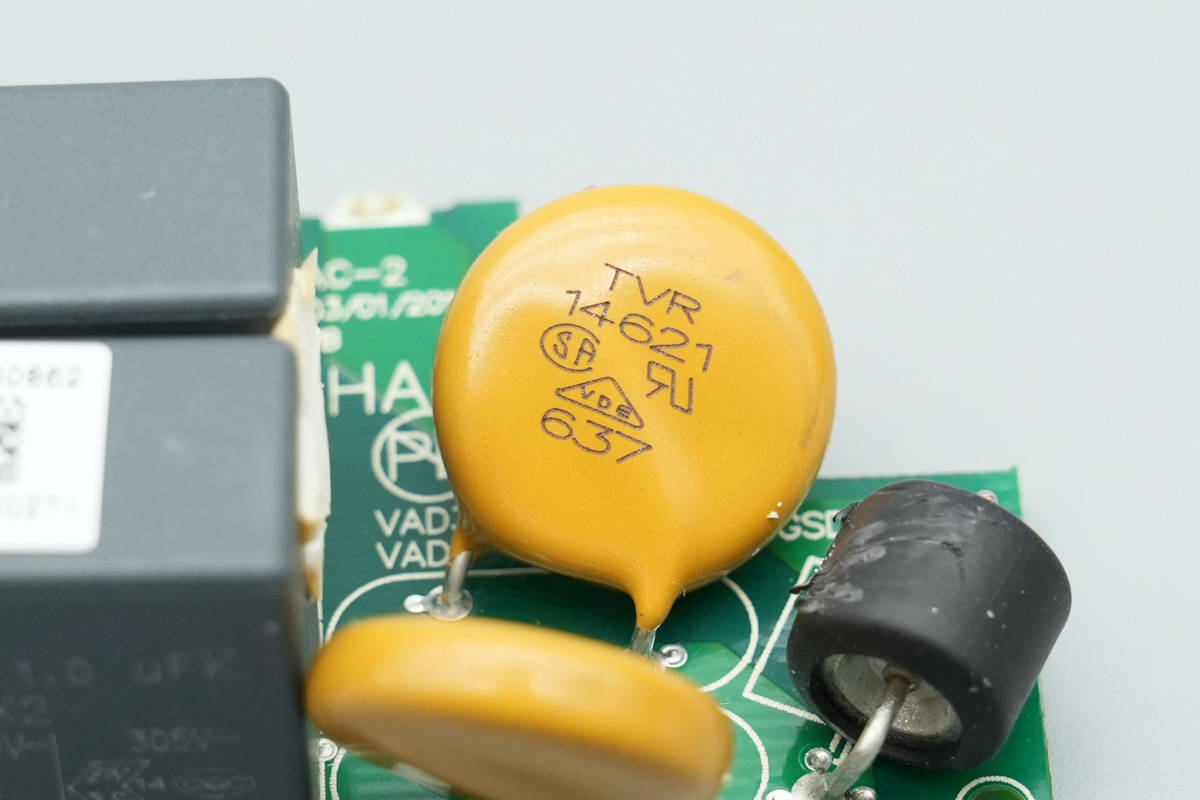

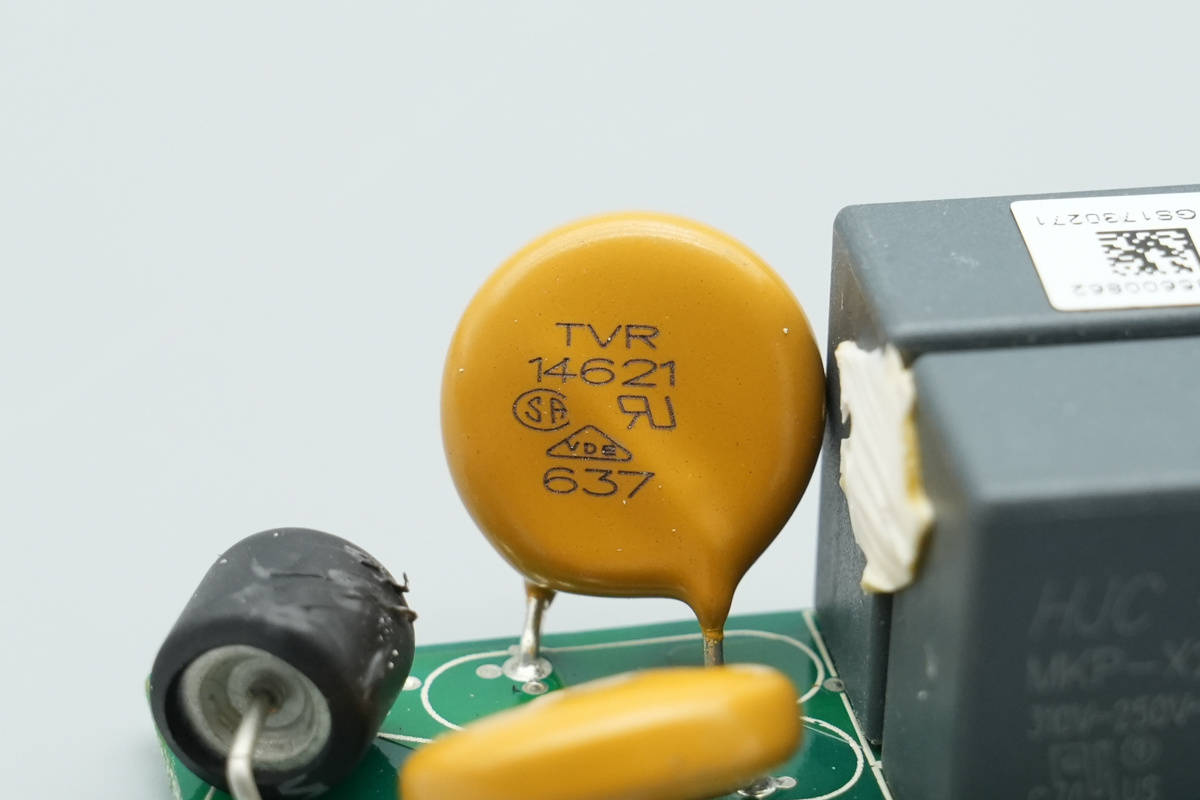

小板上设有两颗压敏电阻，料号TVR14621，均外套热缩管绝缘。

另一颗压敏电阻料号相同。

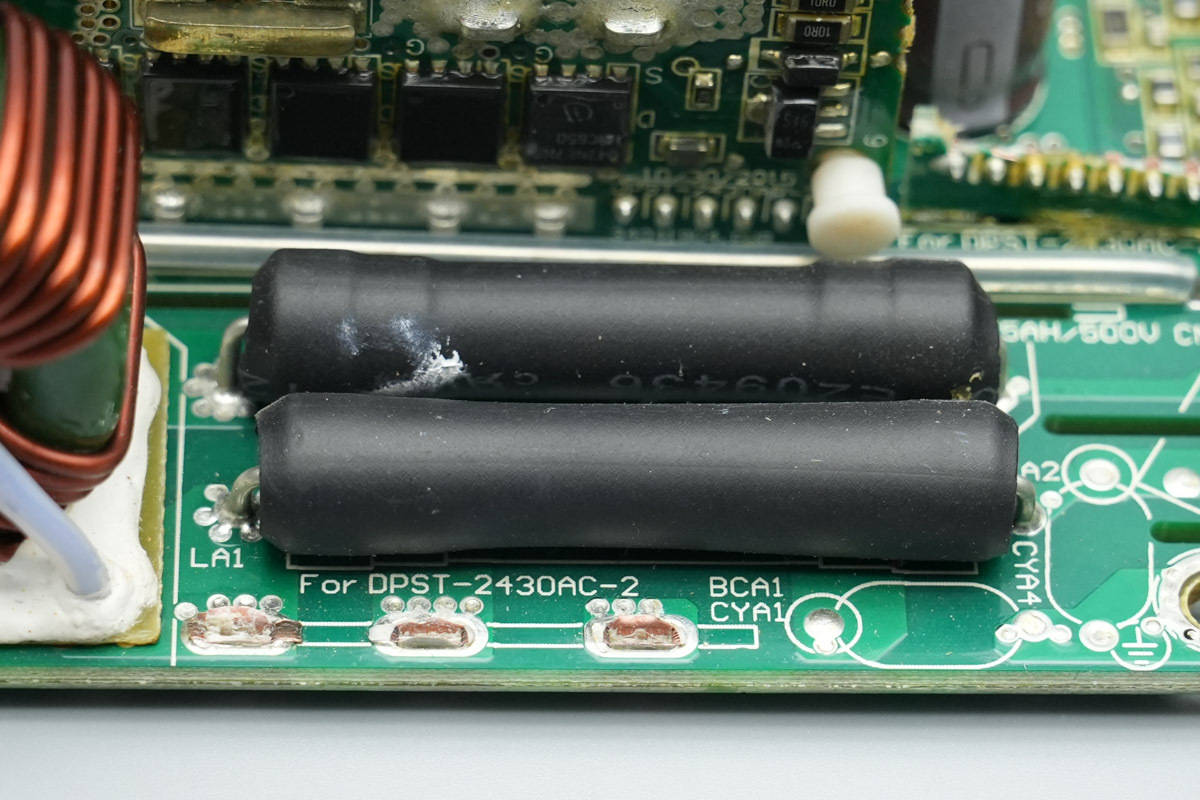

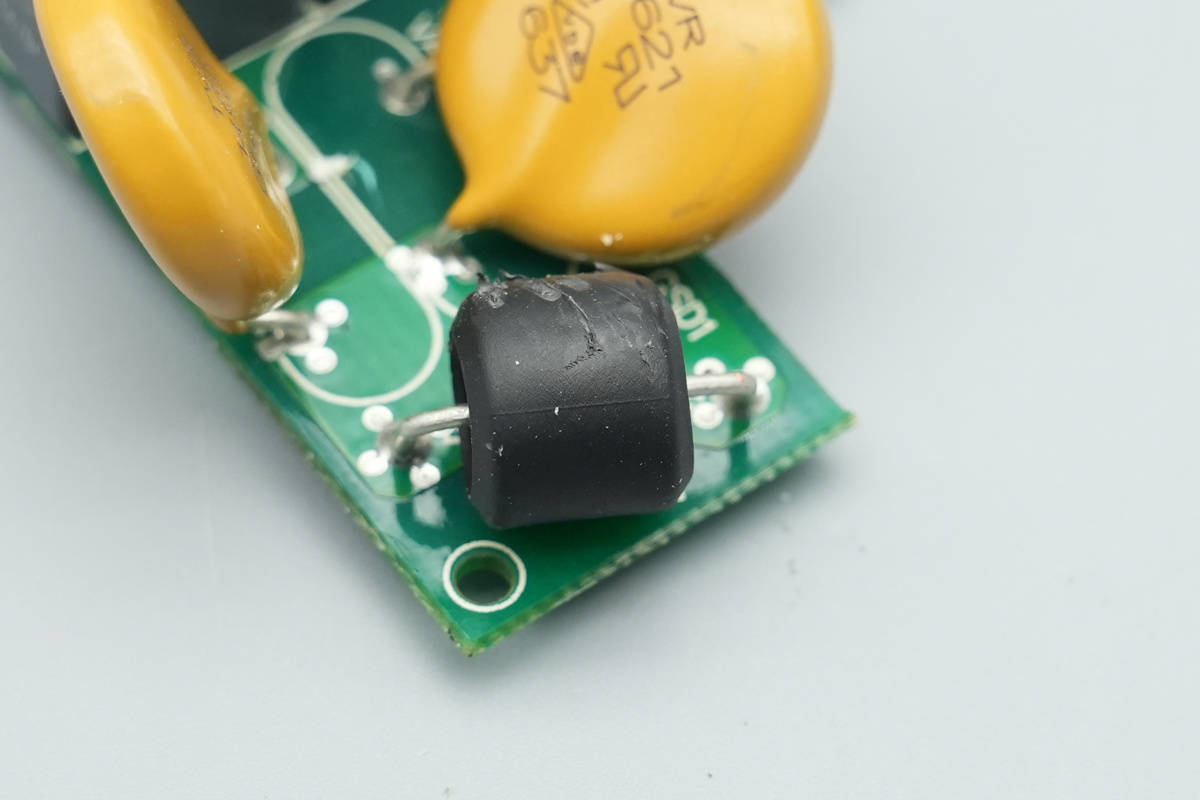

气体放电管外套热缩管绝缘。

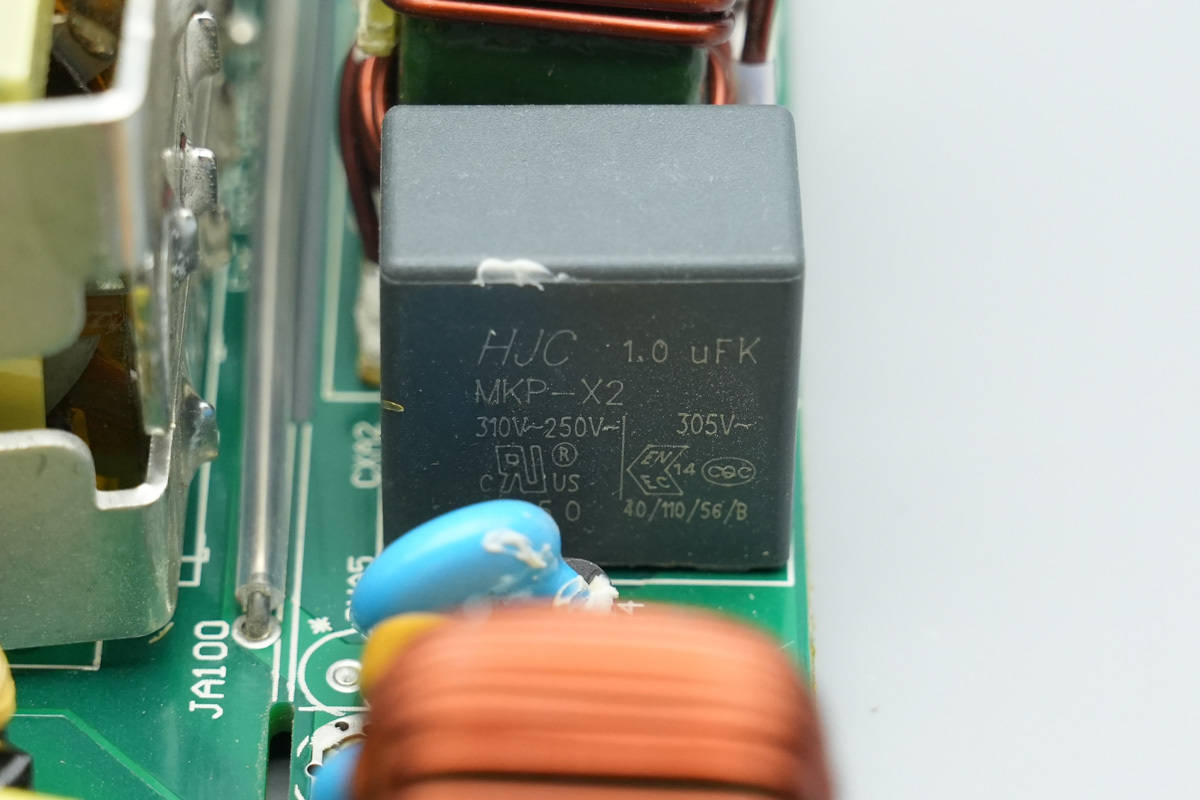

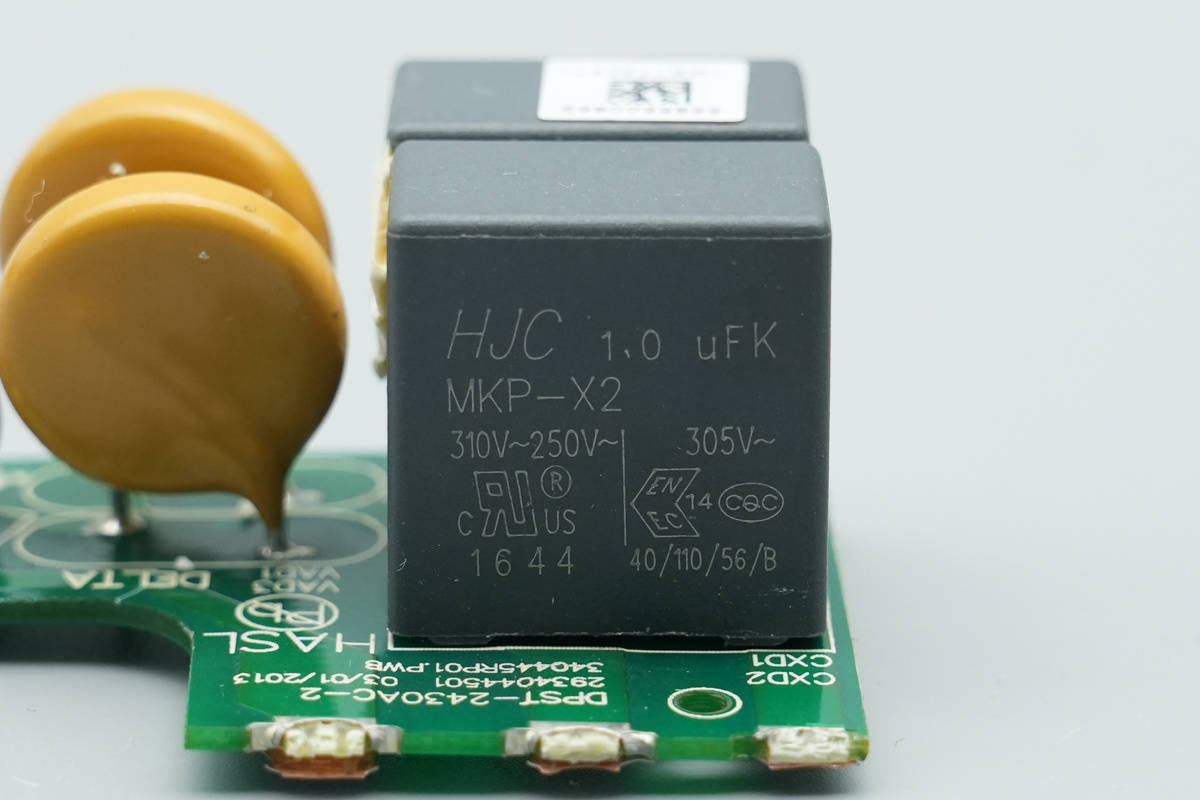

安规X2电容来自华容，规格为1μF。

另一颗安规X2电容规格相同。

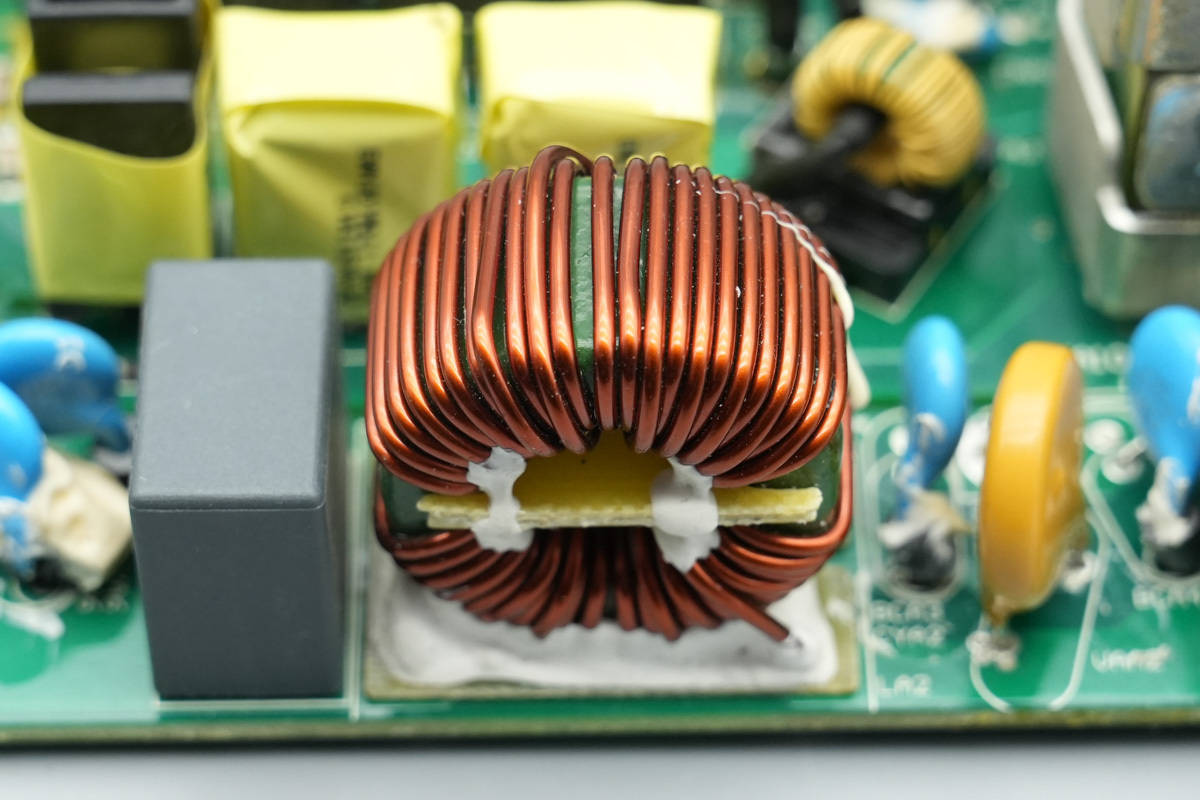

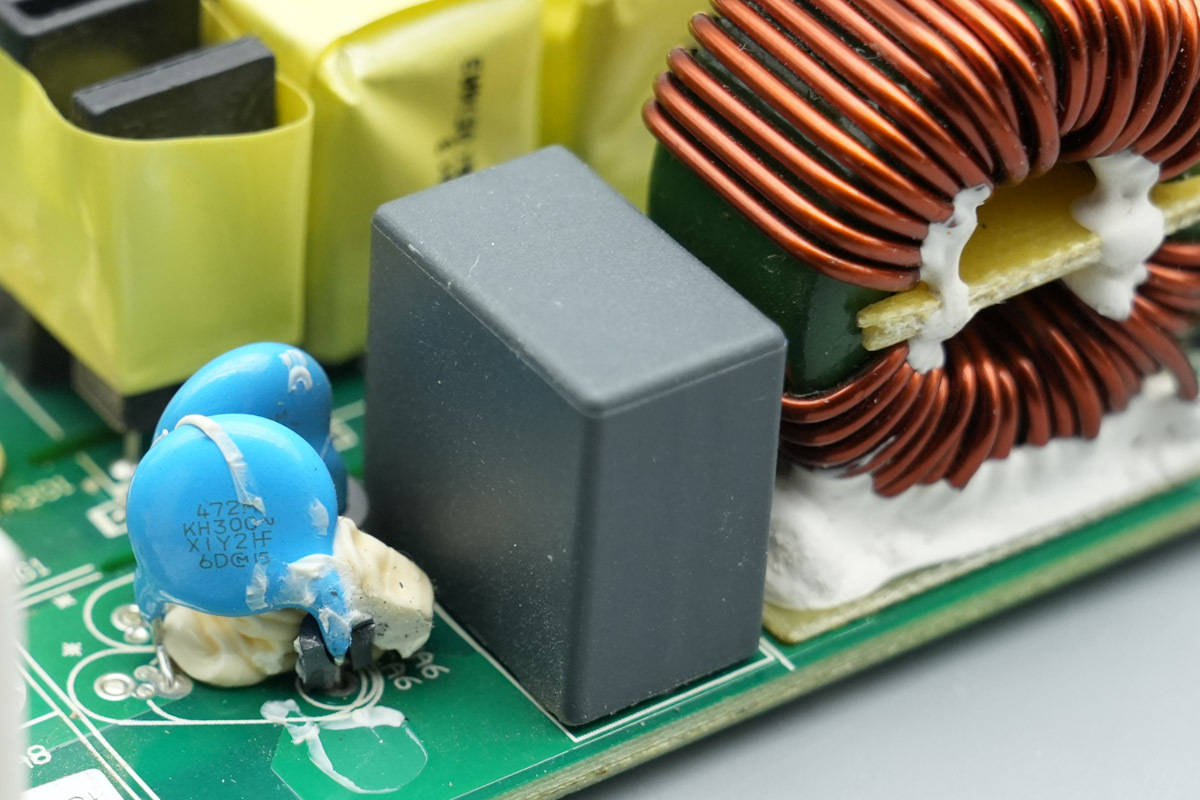

共模电感采用漆包线绕制，底部设有电木板绝缘。

安规X2电容规格为1μF。

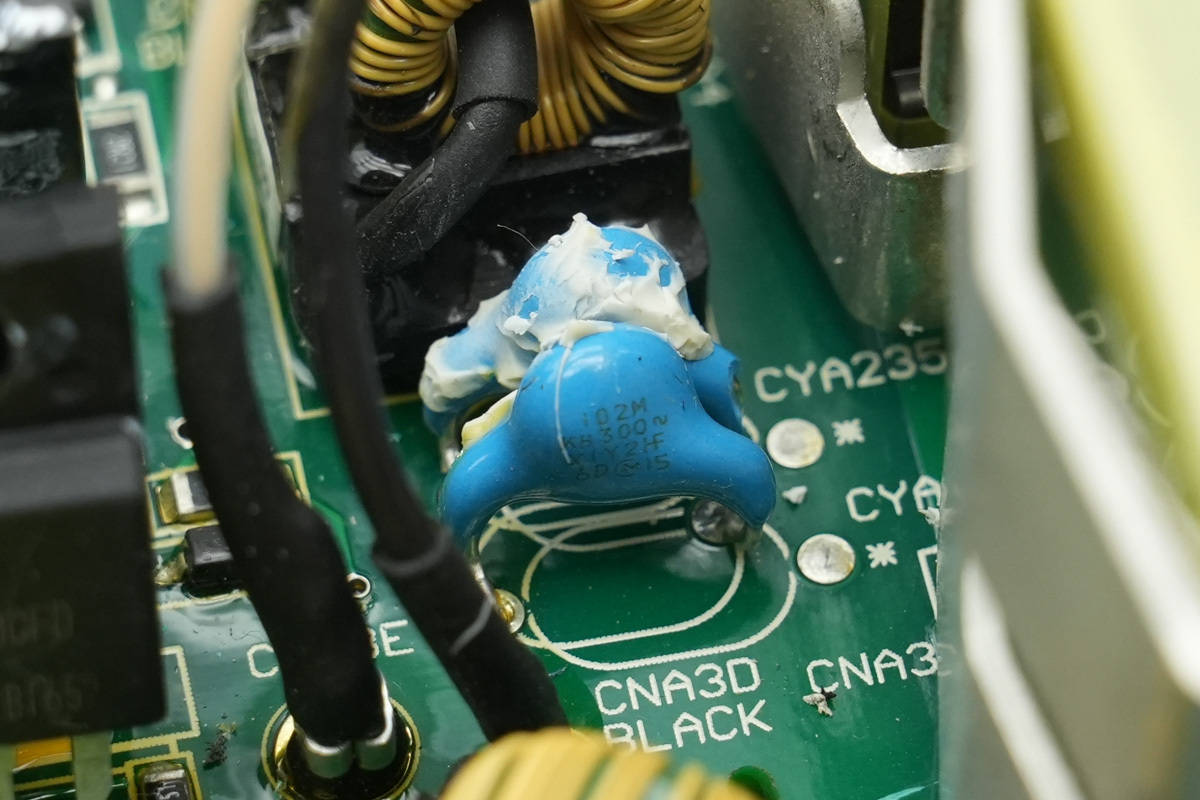

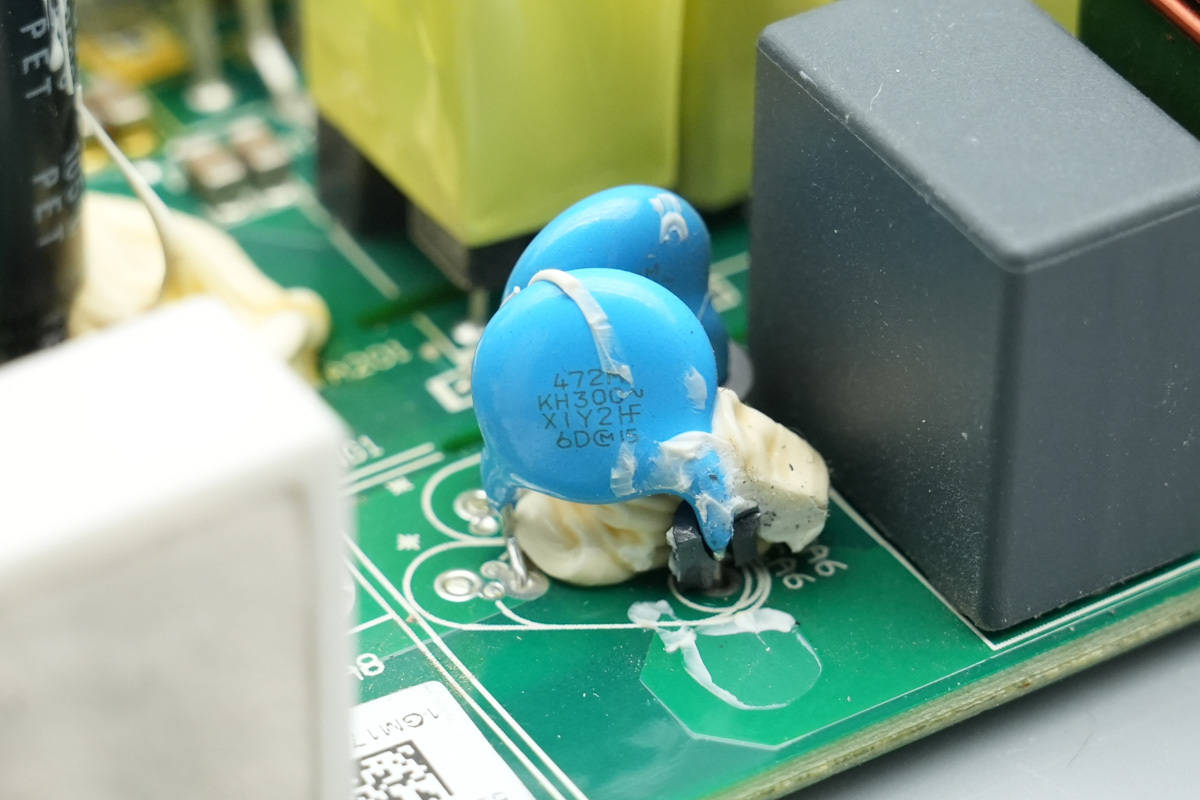

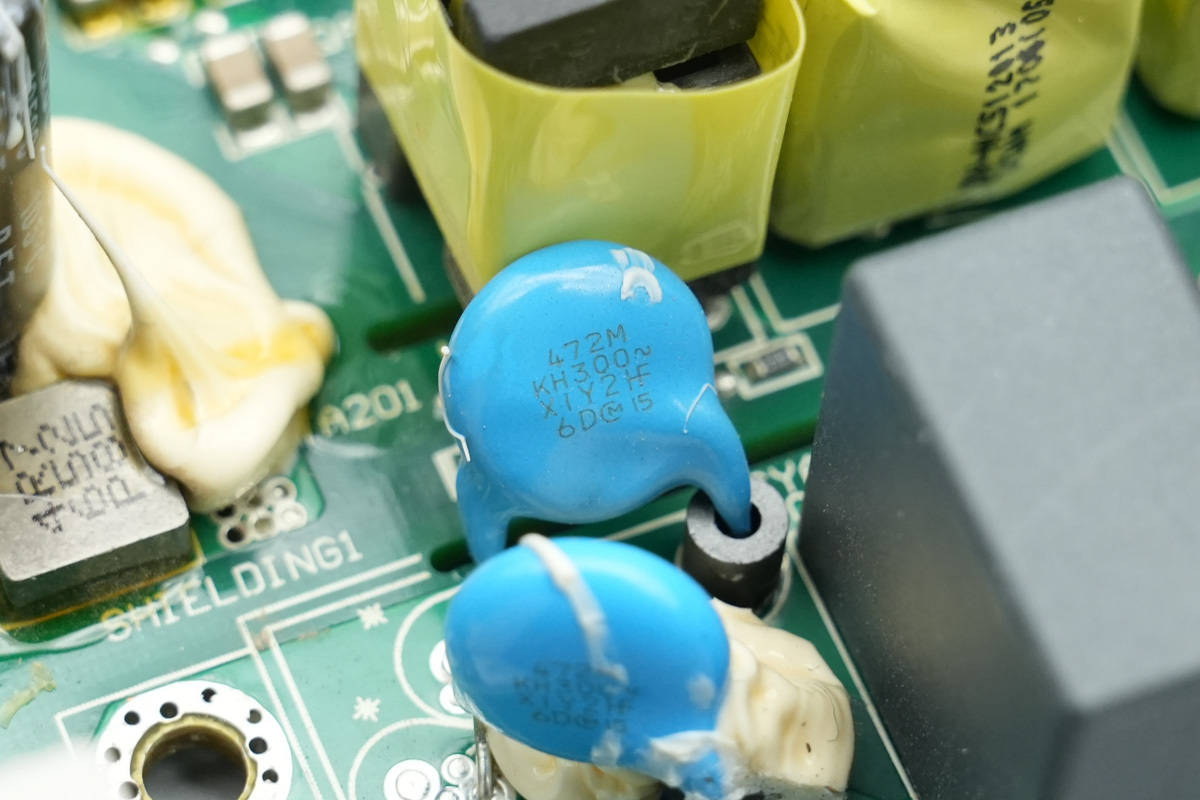

蓝色Y电容来自村田，料号为472M。

另一颗Y电容料号相同。

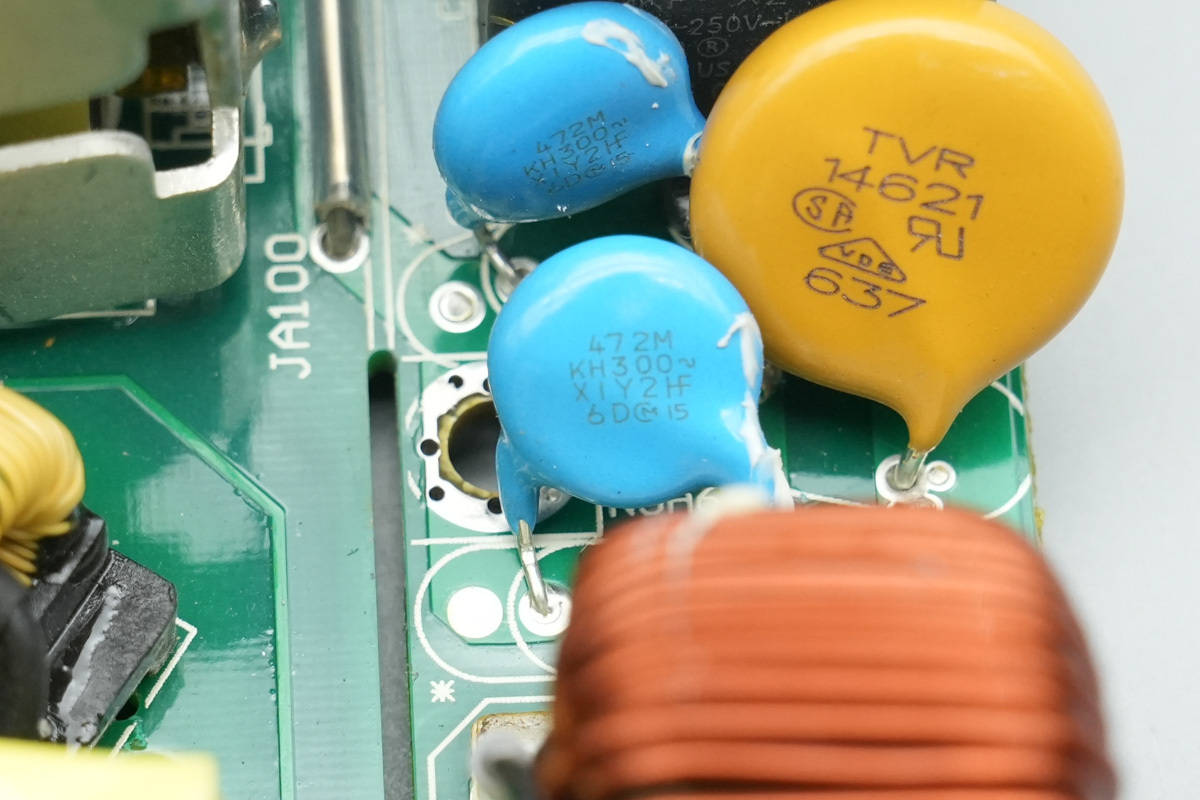

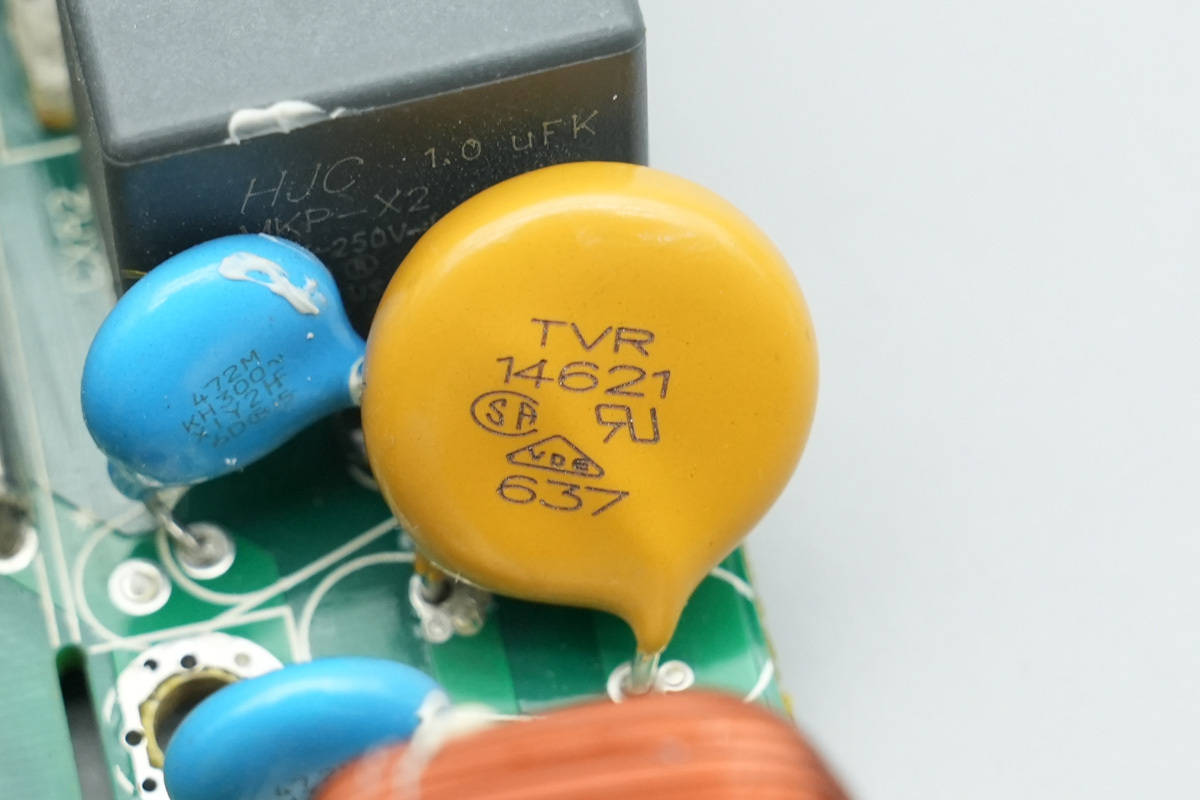

压敏电阻料号为TVR14621。

另一颗共模电感也采用漆包线绕制。

安规X2电容规格相同。

蓝色Y电容来自村田，料号为472M。

另一颗Y电容料号相同。

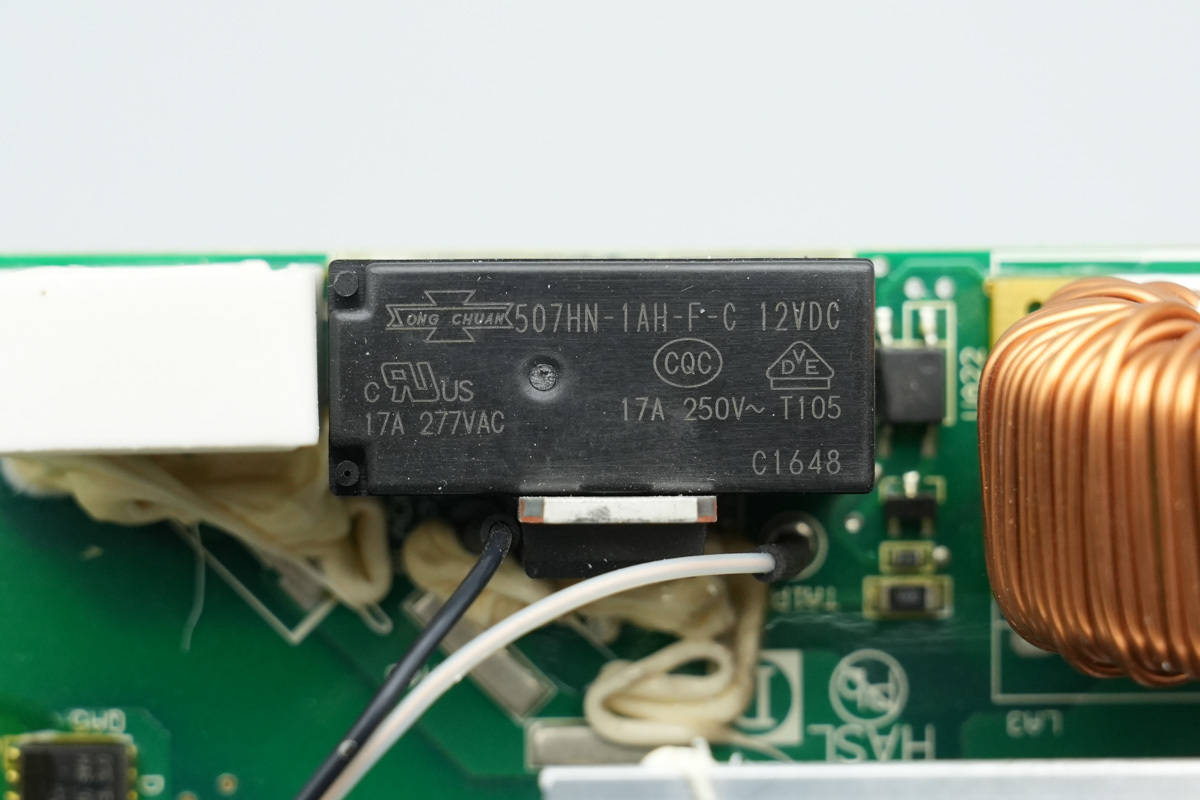

继电器来自松川，型号507HN-1AH-F-C，内置一组常开触点，触点容量为16A 240VAC，线圈电压为12V。

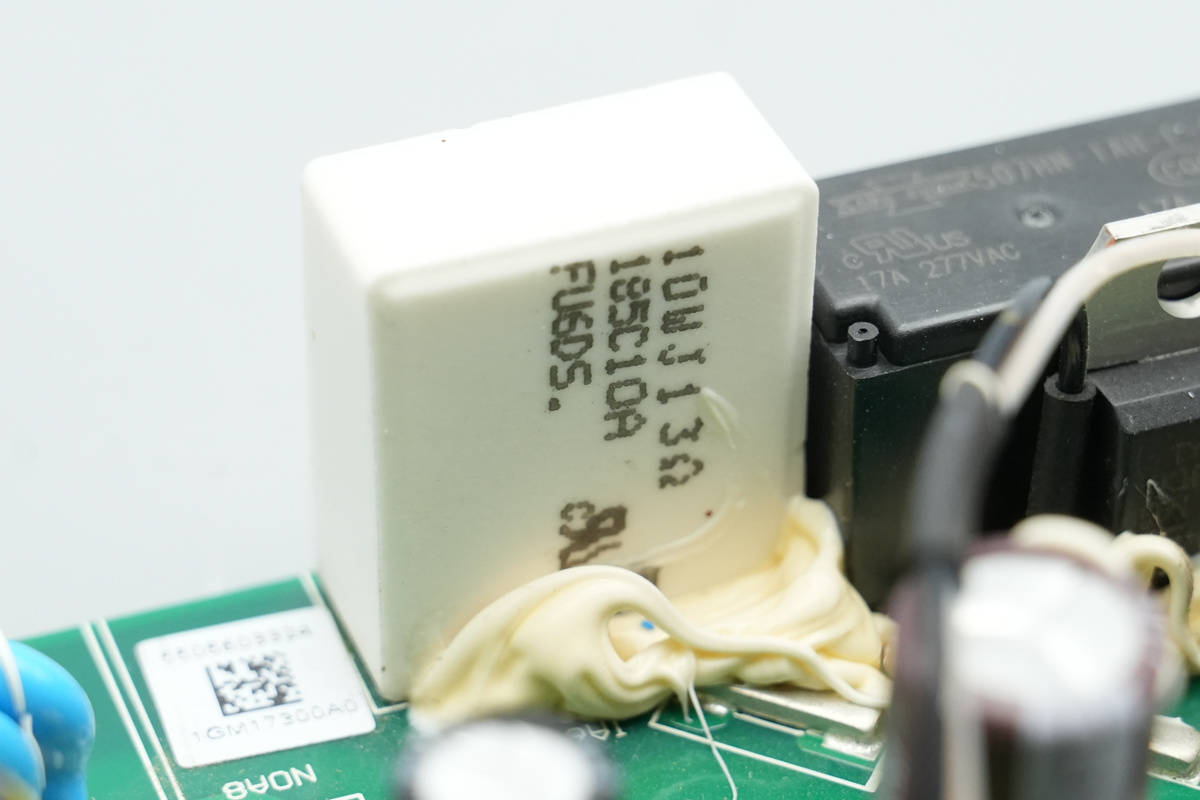

启动电阻规格为10WJ13Ω。

可控硅来自意法半导体，型号TYN640，规格为600V 40A，采用TO-220AB封装。

继电器旁设有一颗光耦，来自安森美，型号FODM121C。

PCBA模块另一端设有整流桥，PFC开关管，PFC整流管和PFC升压电感以及高压滤波电容。

在PFC升压电感后面设有整流桥，来自海湾电子，型号GSIB2580，规格为25A 800V，采用GSIB-5S封装。

另一颗整流桥型号相同。

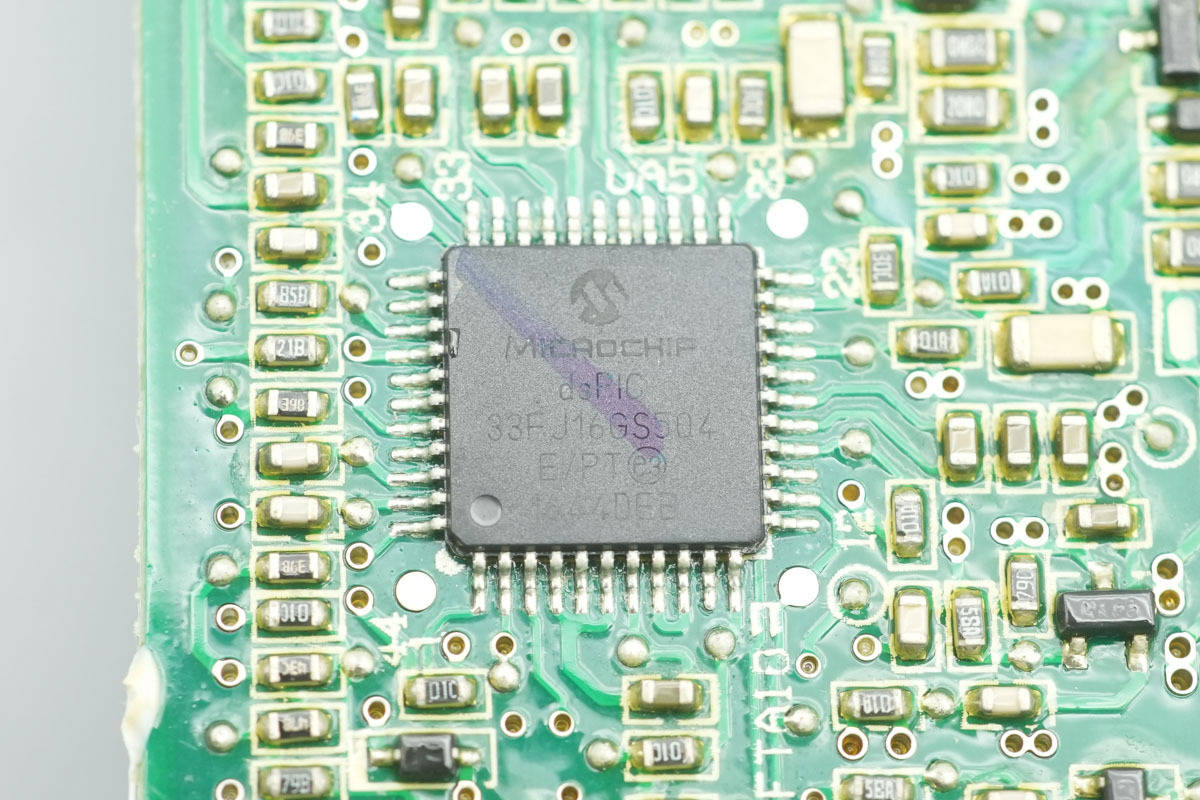

PFC控制器来自微芯科技，型号dsPIC33FJ16GS504，内置16位dsPIC33F CPU，主频为50MHz，内置16KB FLASH和2KB RAM，具备高速PWM输出，用于交错PFC升压控制，采用TQFP44封装。

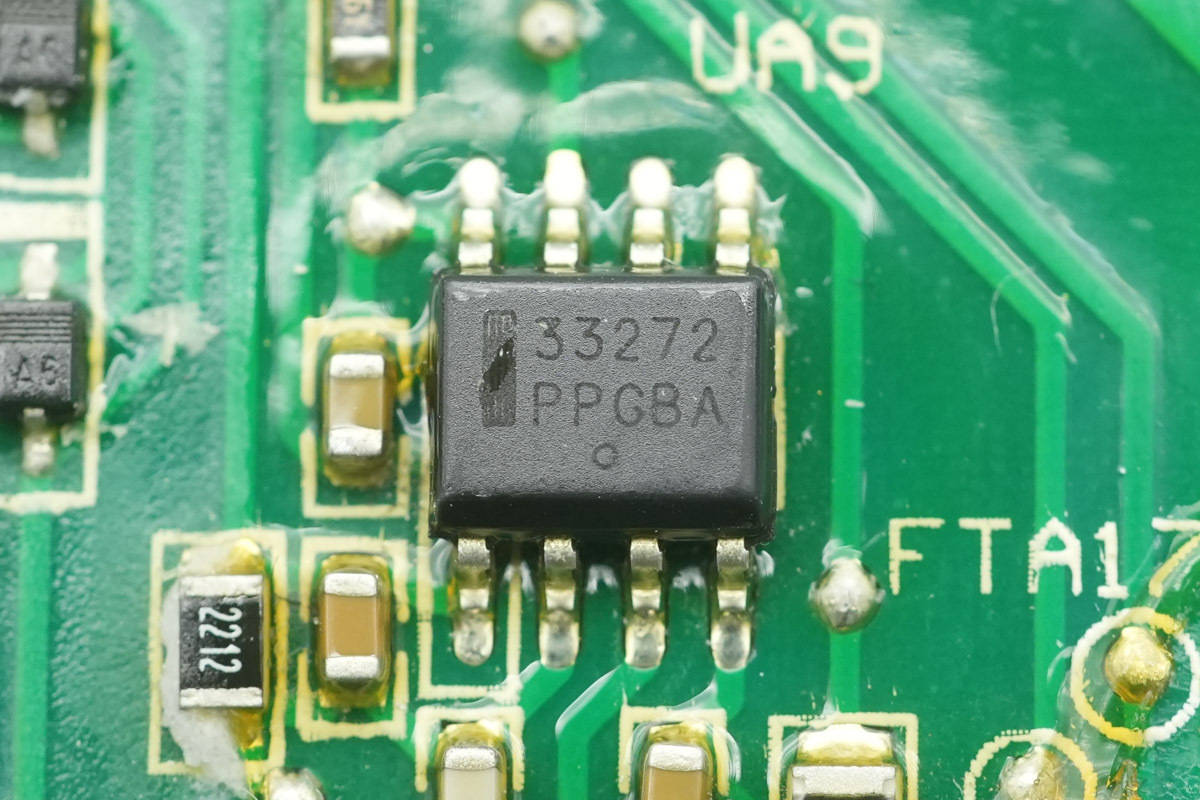

运放来自安森美，型号MC33272，是一颗高压摆率双运放，提供卓越相位和增益裕量，采用SOIC-8封装。

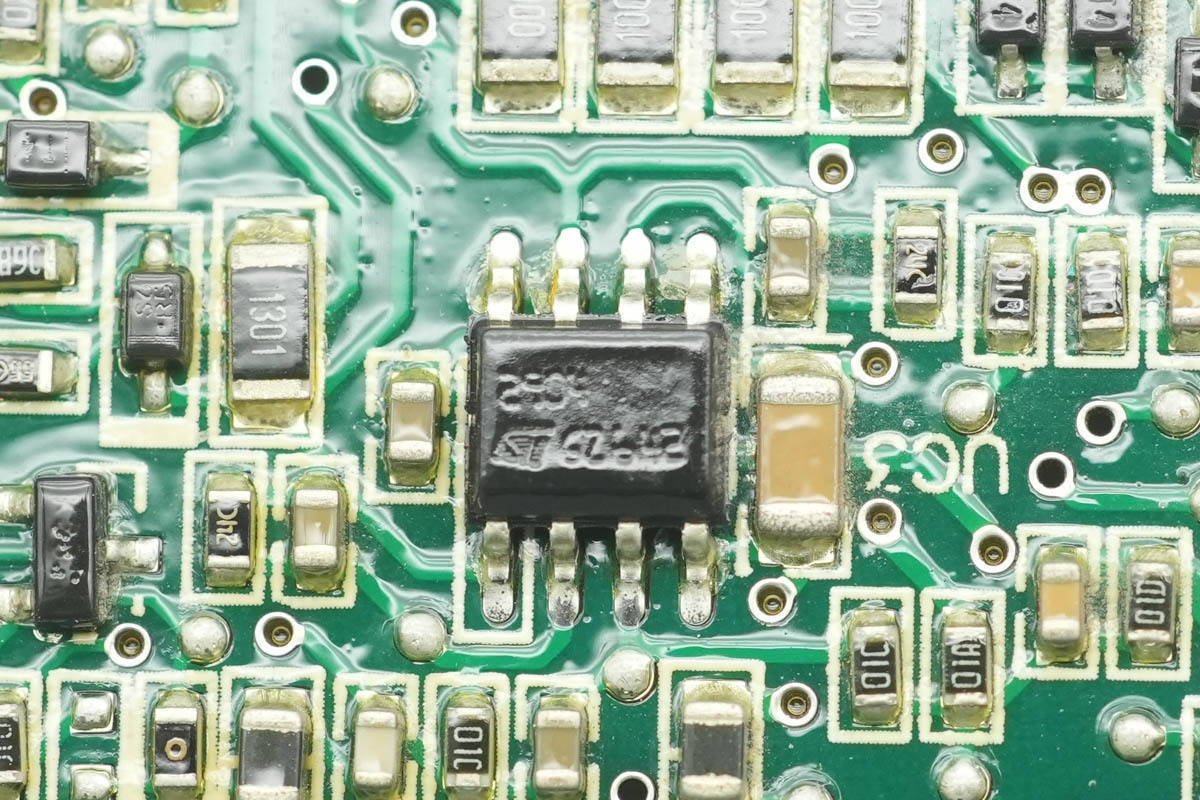

电压比较器来自意法半导体，型号LM293，为工业级双路电压比较器，支持-40~105℃工作温度，采用SO8封装。

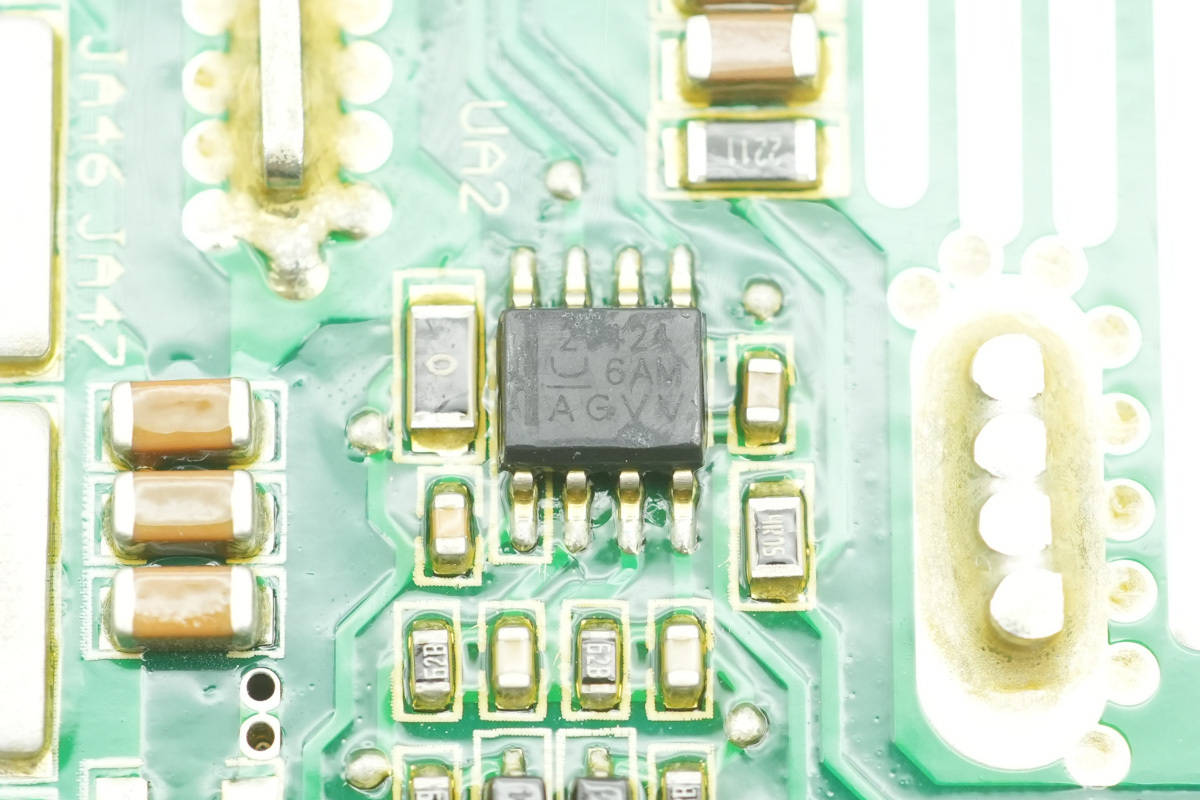

驱动器来自德州仪器，型号UCC27424，是一颗具备4A输出电流的双通道栅极驱动器，采用SOIC8封装。

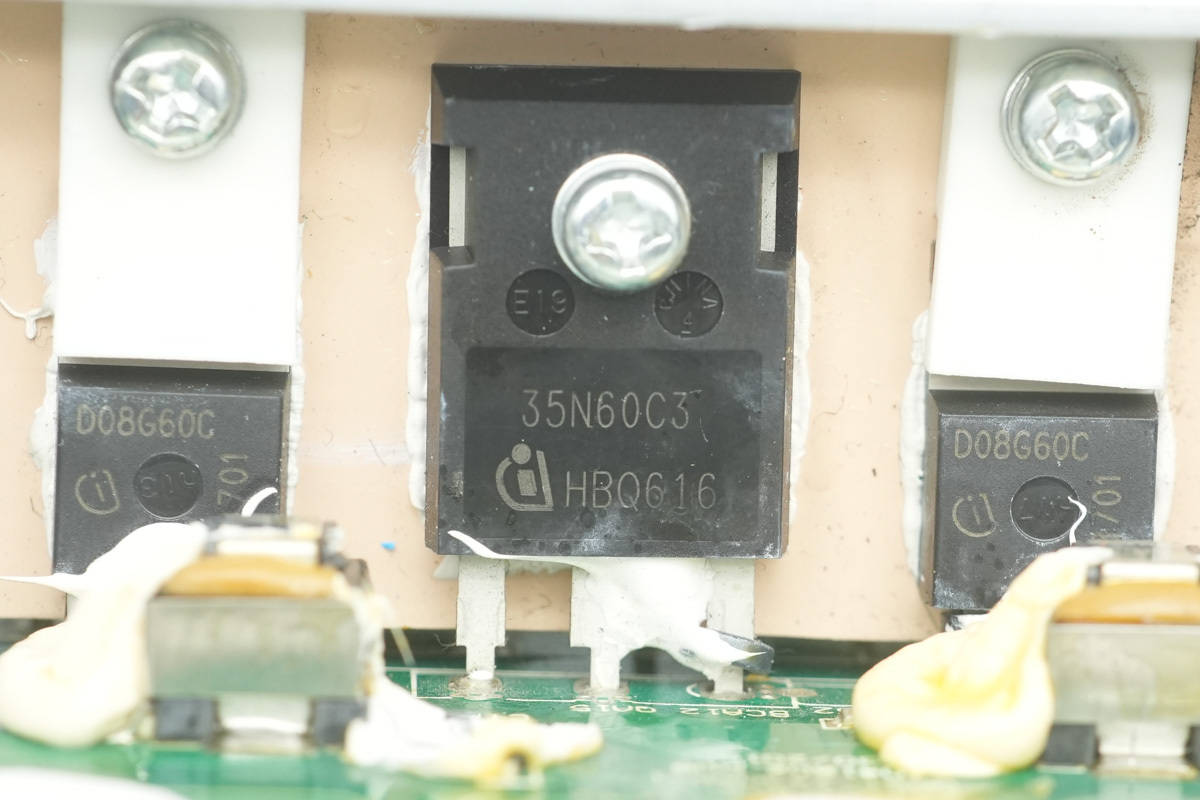

PFC开关管来自英飞凌，型号SPW35N60C3，NMOS，耐压650V，导阻81mΩ，采用TO247封装。

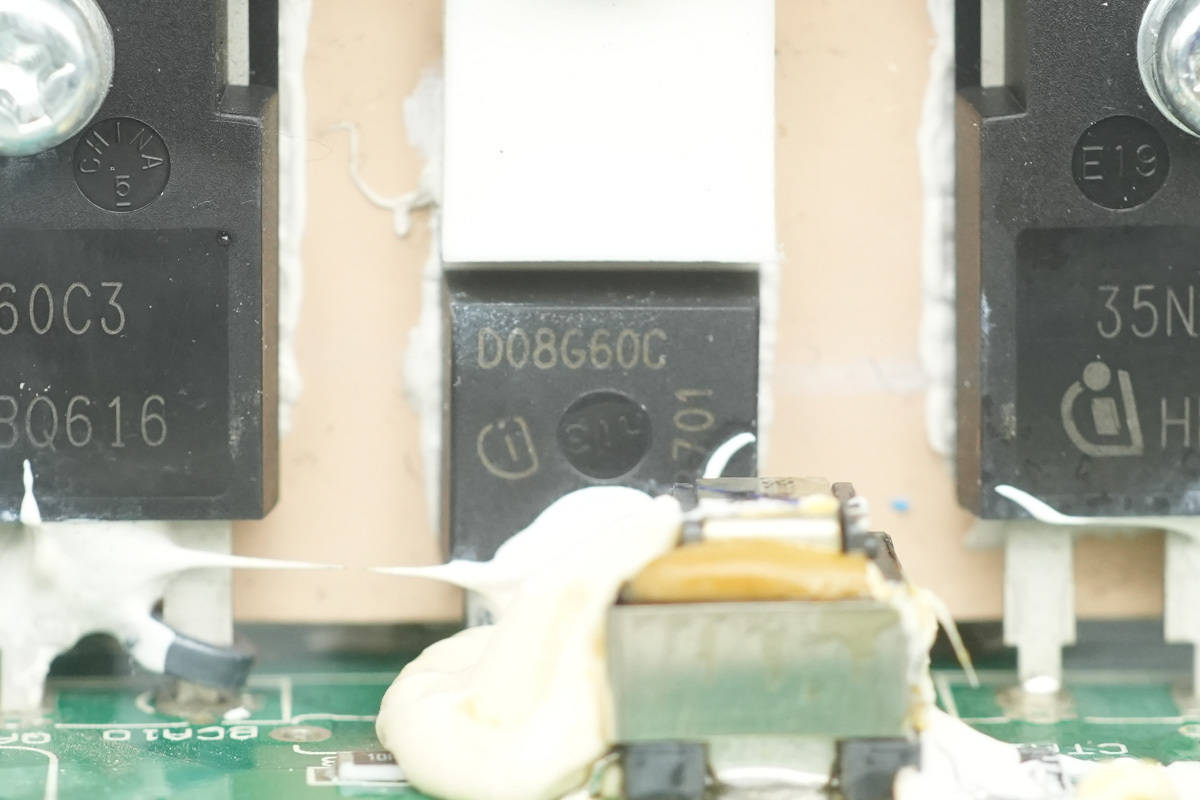

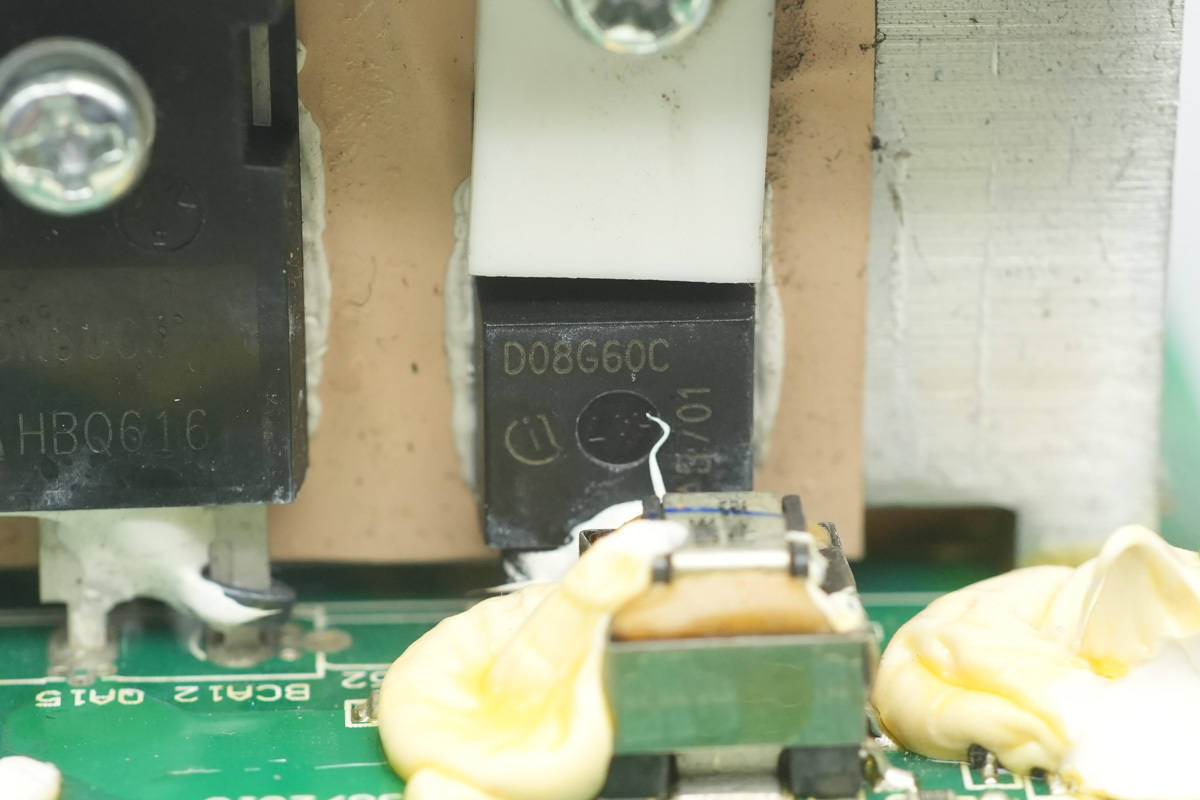

PFC开关管来自英飞凌，丝印D08G60C，型号IDH08SG60C，为碳化硅肖特基二极管，规格为600V 8A，采用TO220-2封装。

另一颗PFC开关管型号相同。

PFC整流管型号相同，为交错PFC配置。

电流互感器用于检测PFC开关管电流。

两颗电流互感器对应两颗PFC开关管。

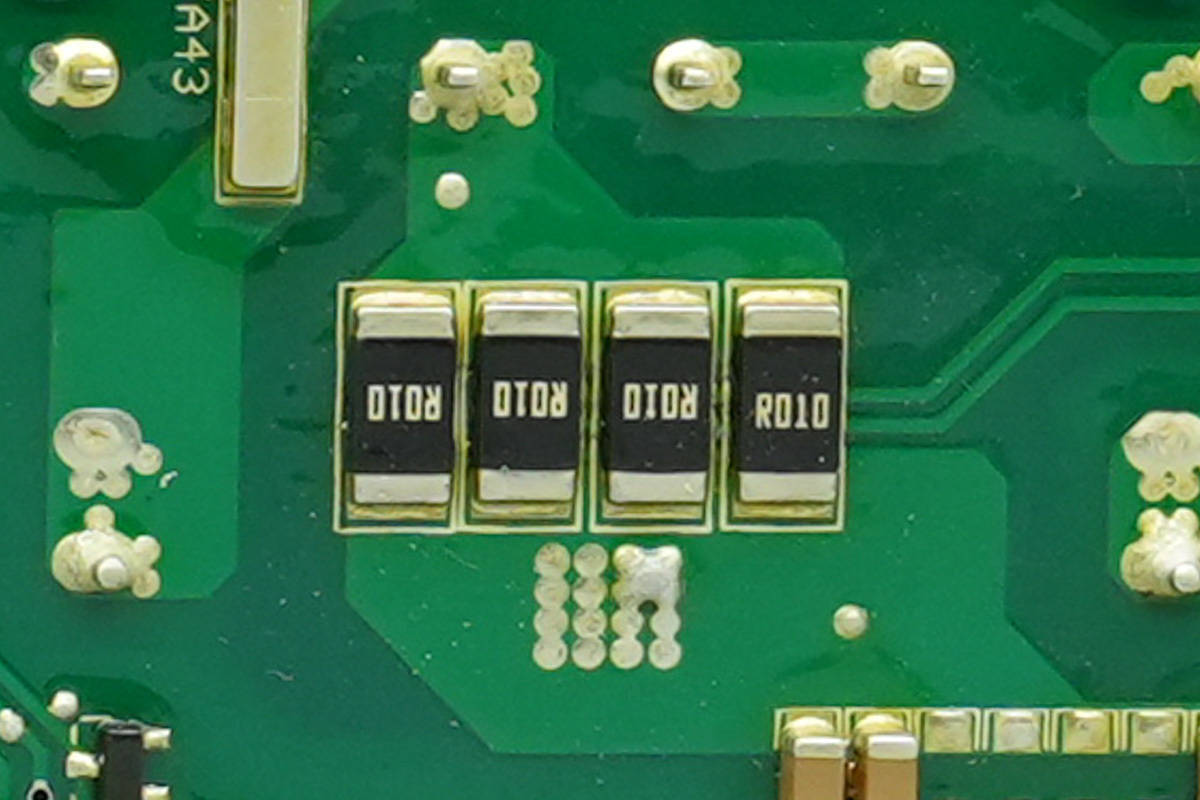

4颗10mΩ取样电阻并联，用于电流检测。

旁路二极管丝印GPA1607，采用TO220封装。

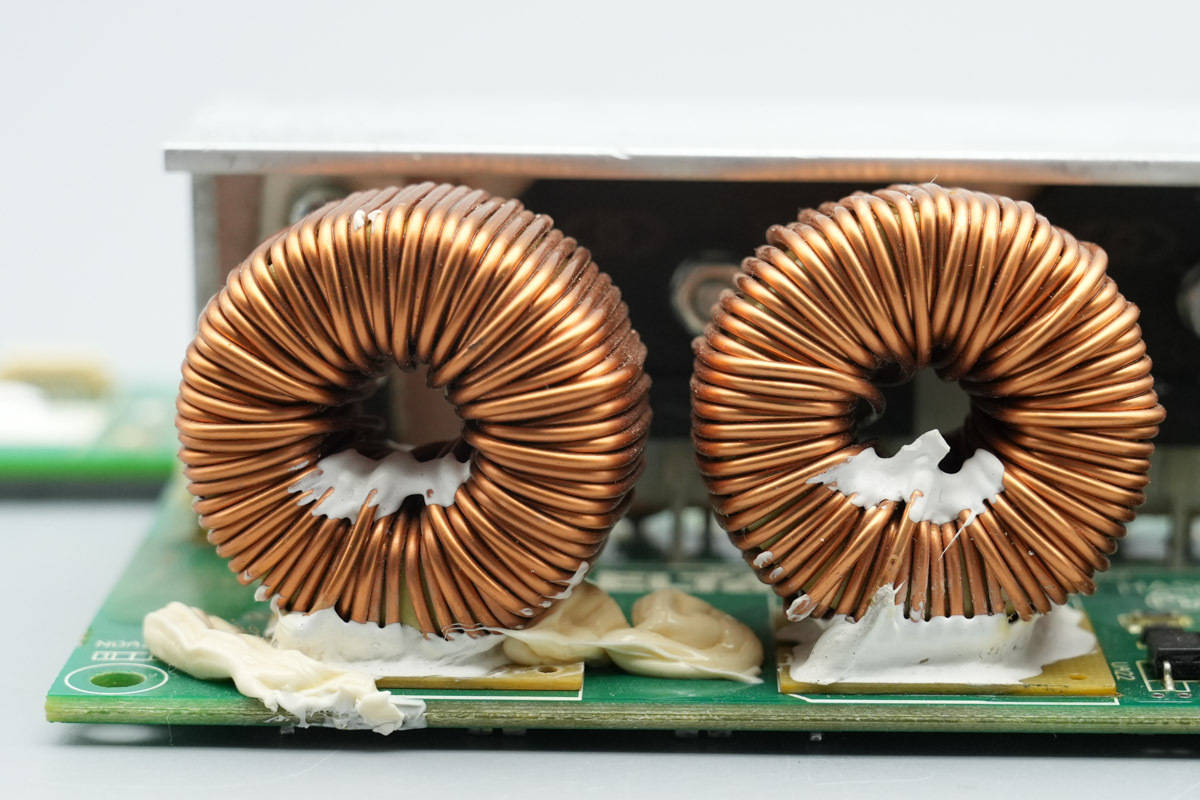

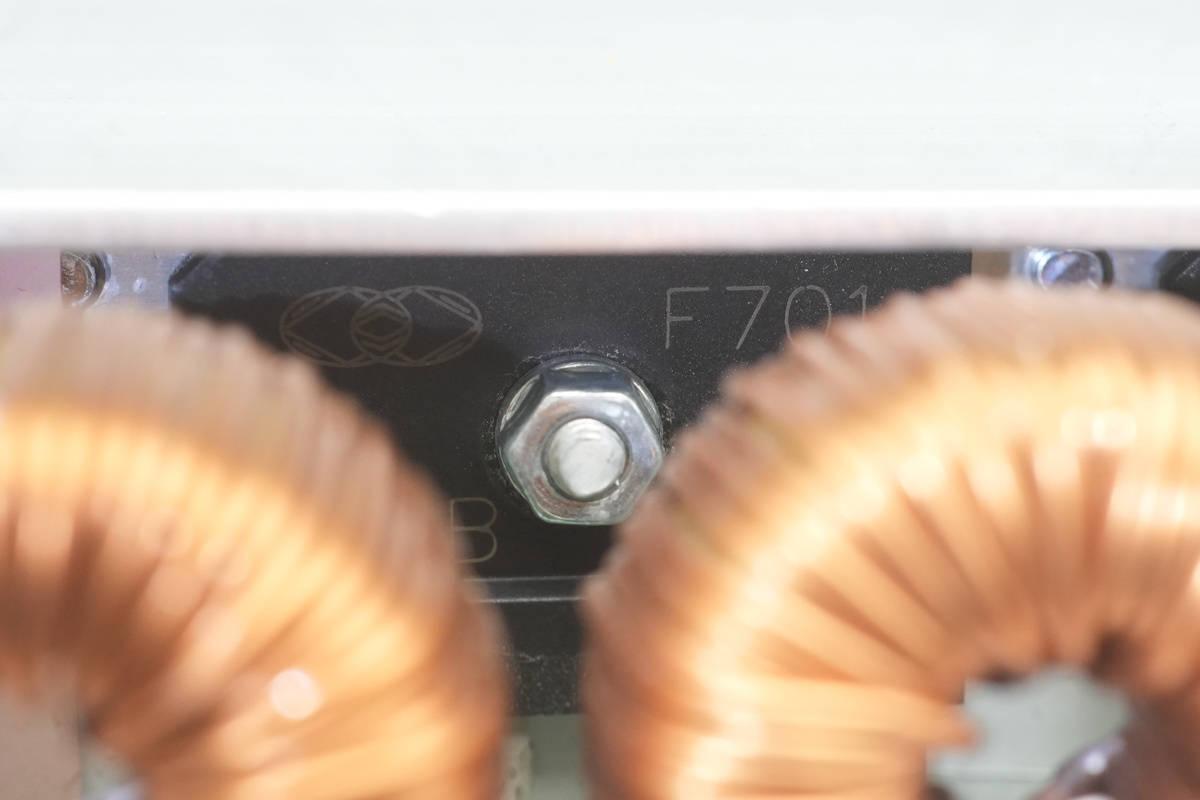

PFC升压电感采用漆包线绕制，底部设有电木板绝缘。

PCBA模块另一侧设有控制小板，中间为待机电源变压器，右侧设有高压滤波电容，包裹热缩管绝缘。

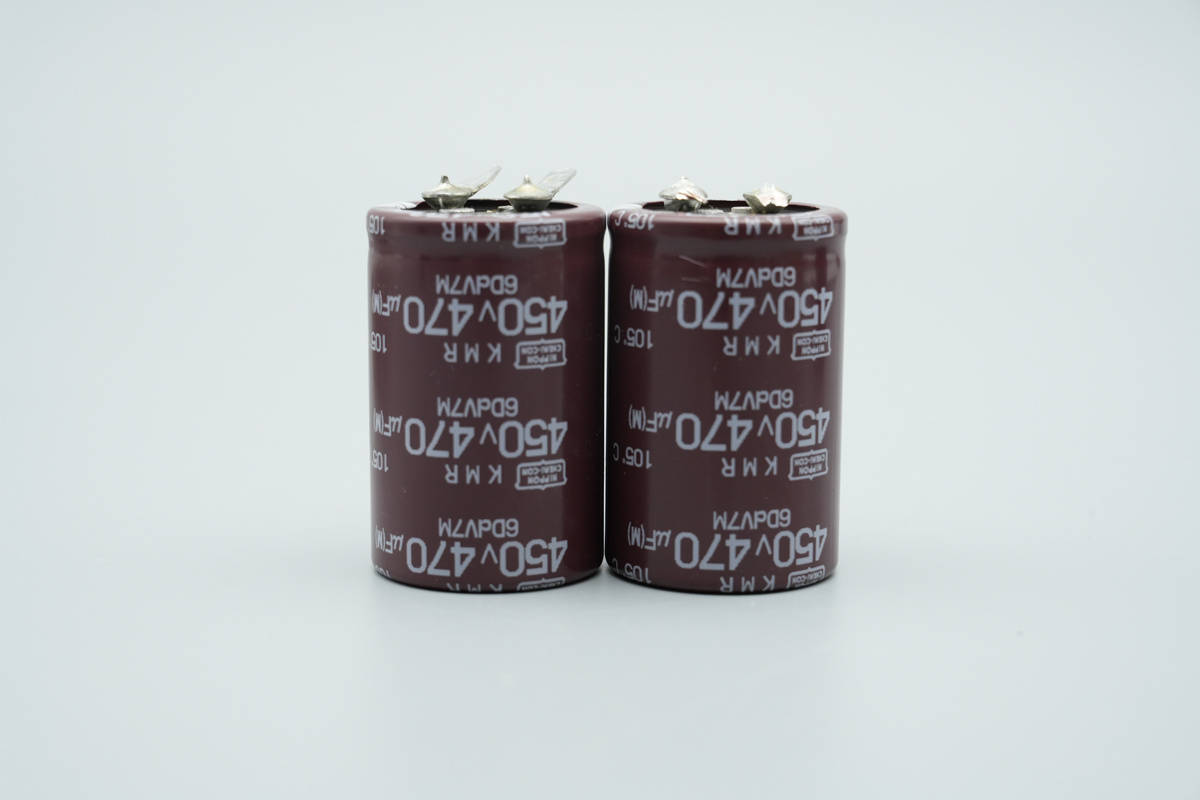

高压滤波电容来自贵弥功，为KMR系列基板自立形电解电容，规格为450V470μF。

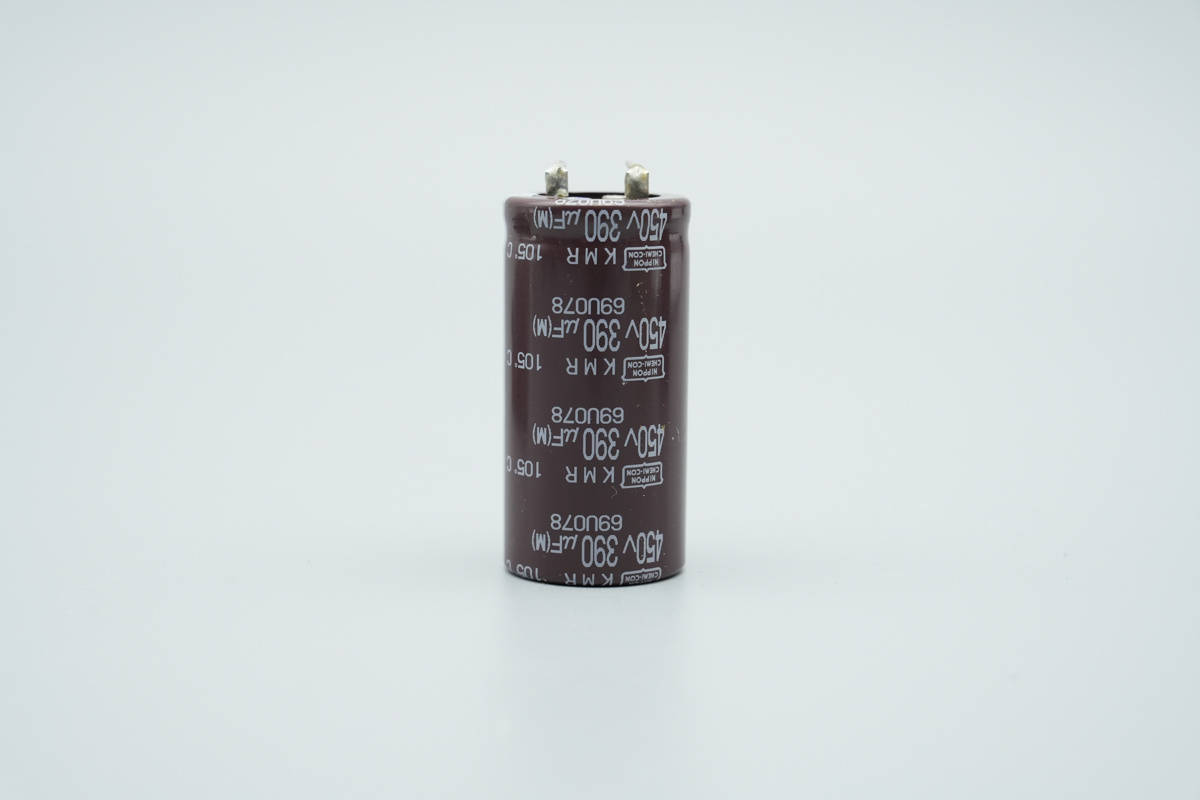

另一颗滤波电容规格为450V390μF。

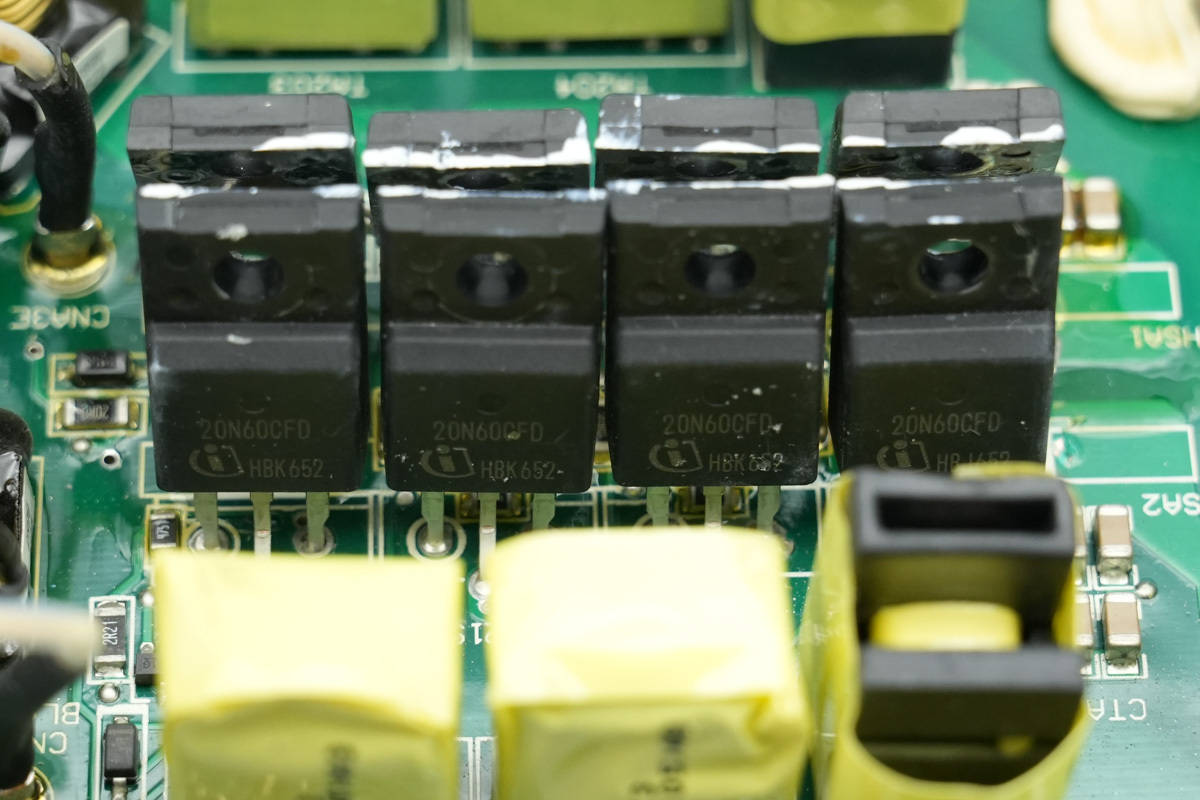

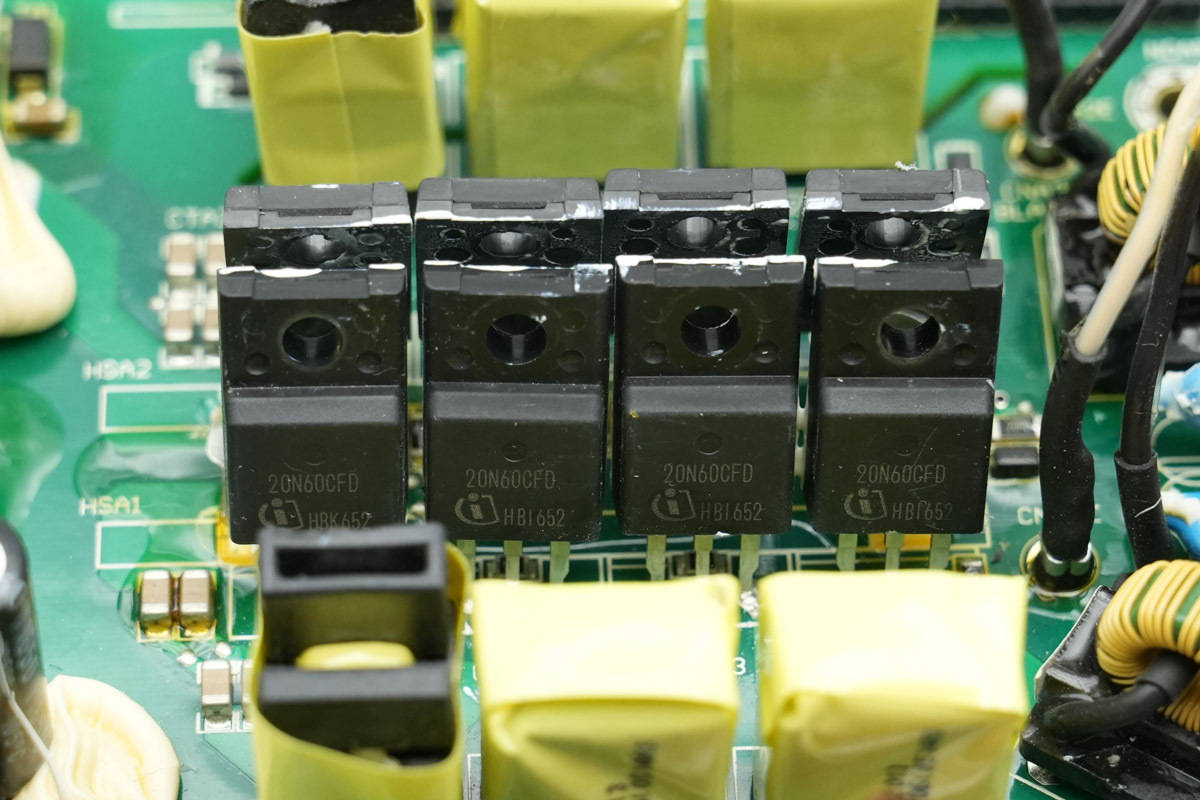

移相全桥开关管来自英飞凌，型号SPA20N60CFD，NMOS，耐压600V，导阻220mΩ，采用TO220FP封装。

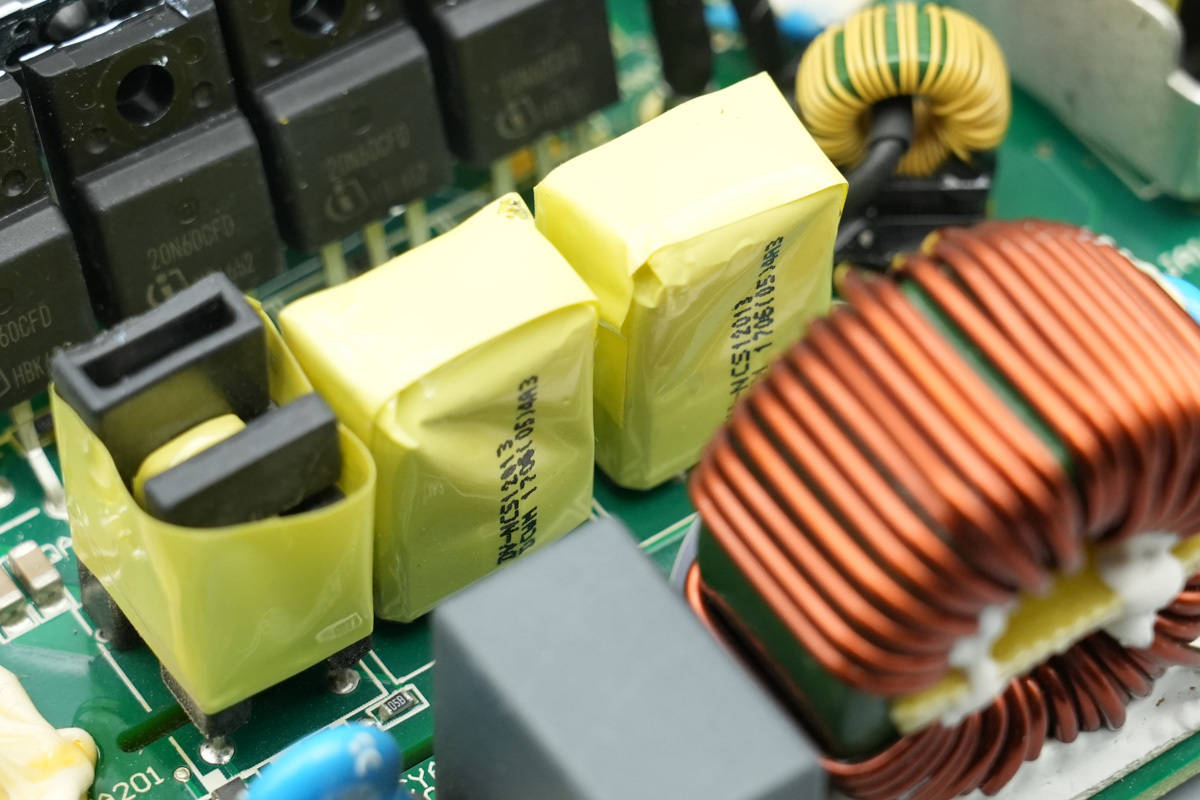

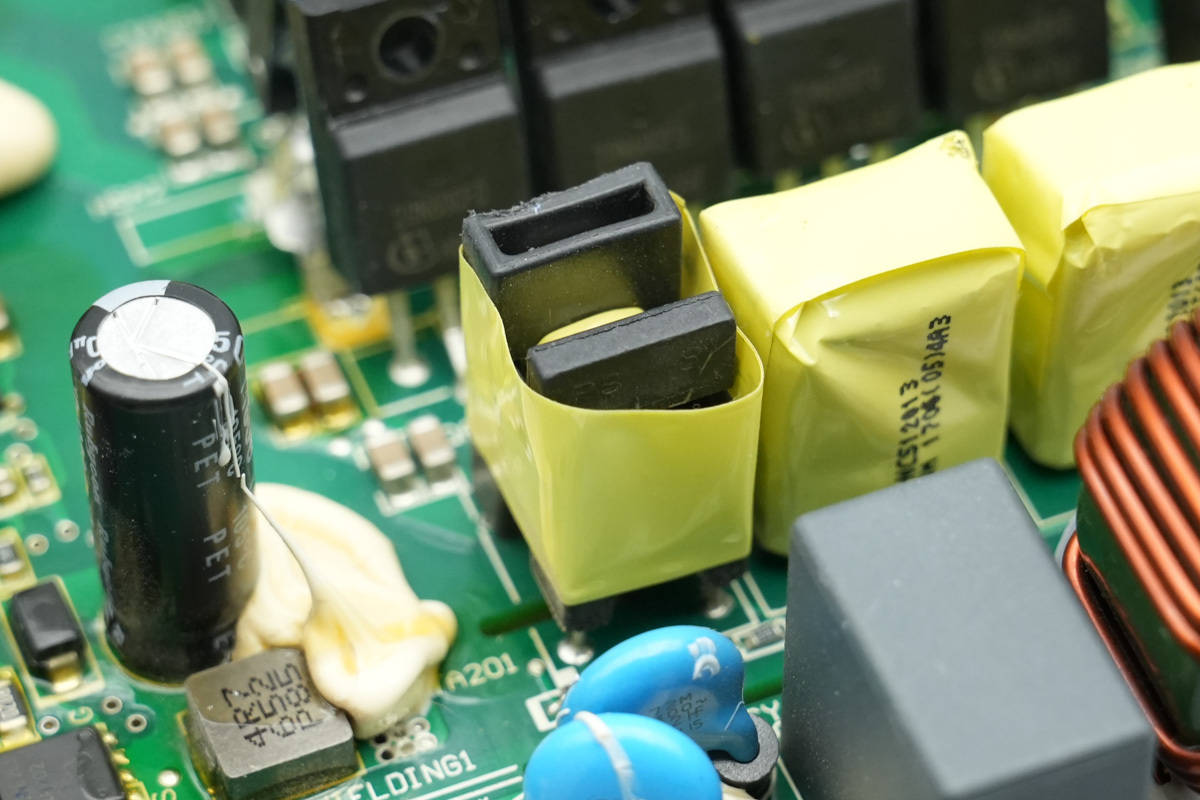

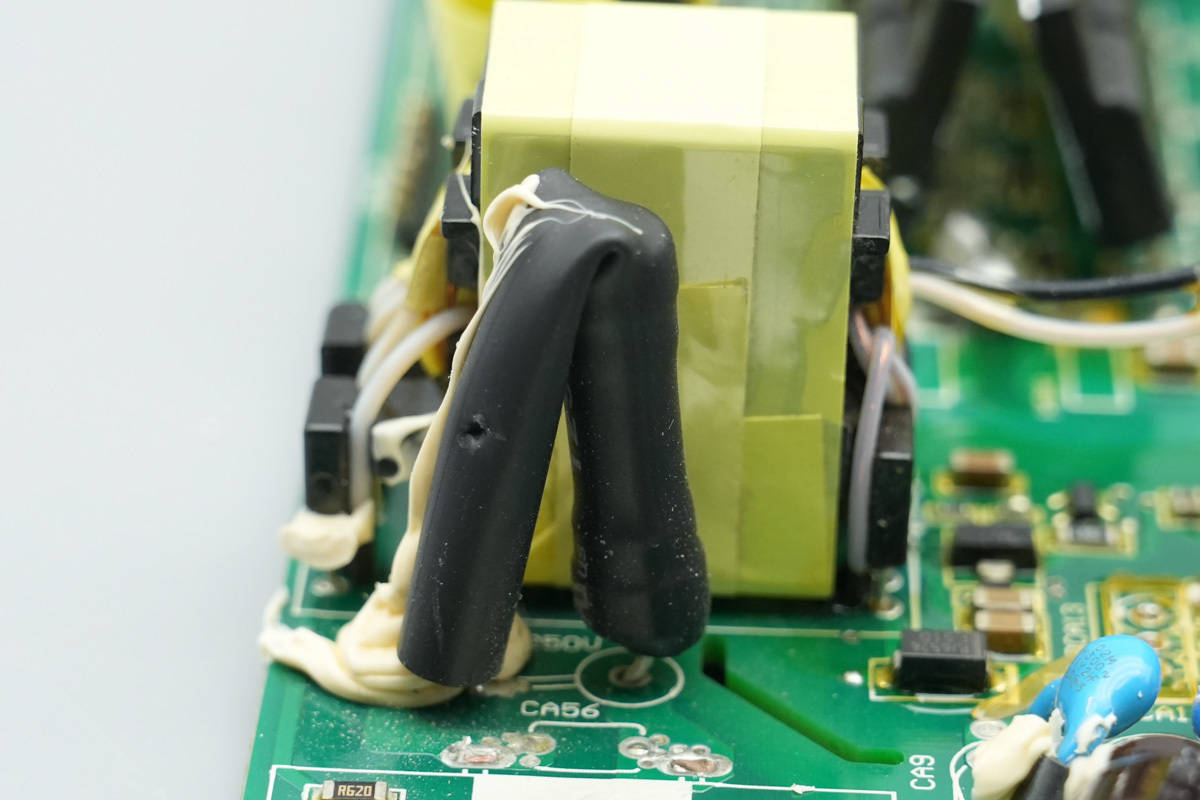

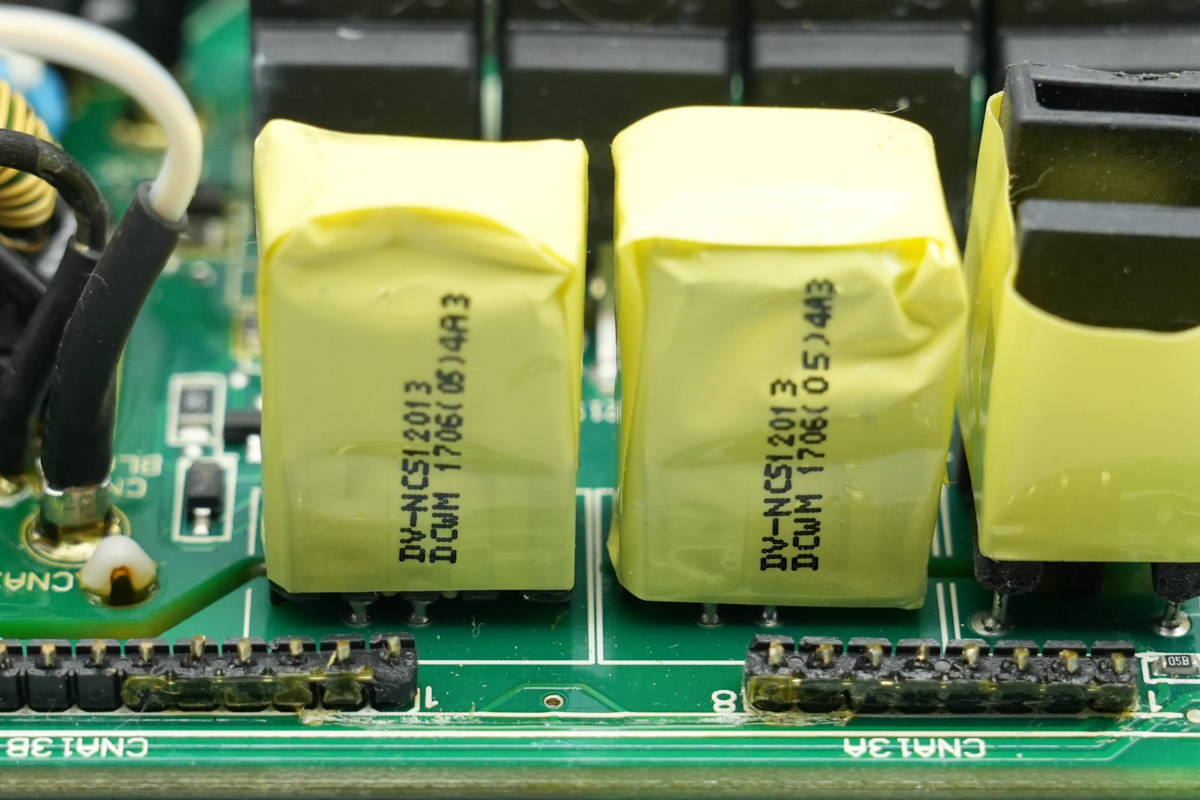

驱动变压器缠绕胶带绝缘。

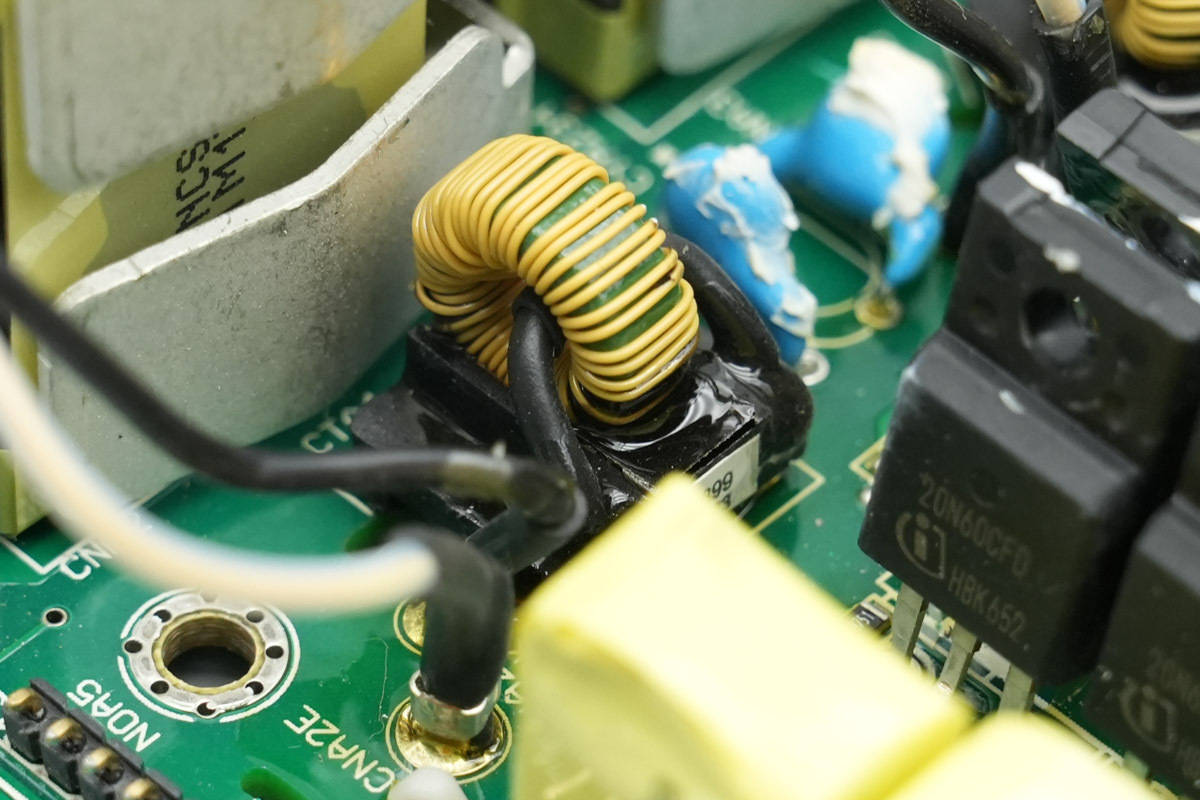

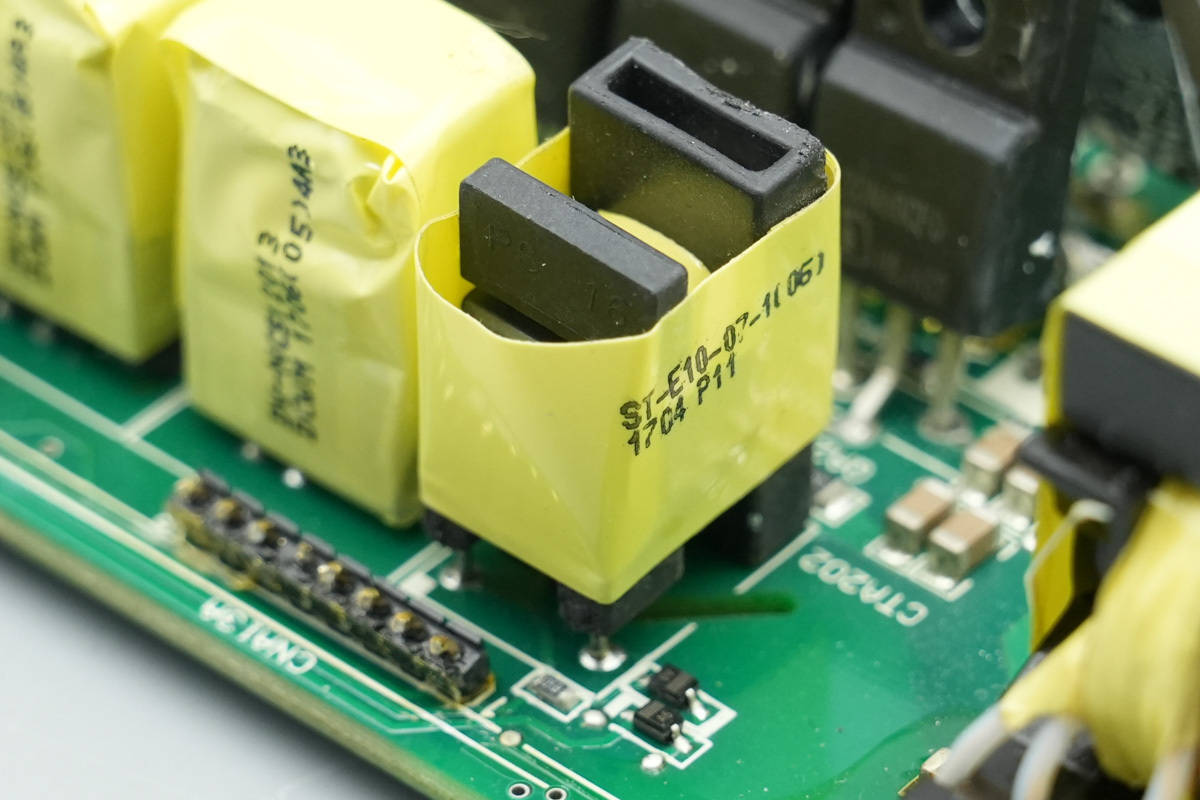

电流互感器缠绕胶带绝缘。

另一颗电流互感器特写。

另一组移相全桥开关管型号相同。

驱动变压器缠绕胶带绝缘。

电流互感器缠绕胶带绝缘。

电流互感器特写。

两颗蓝色Y电容来自村田，料号102M。

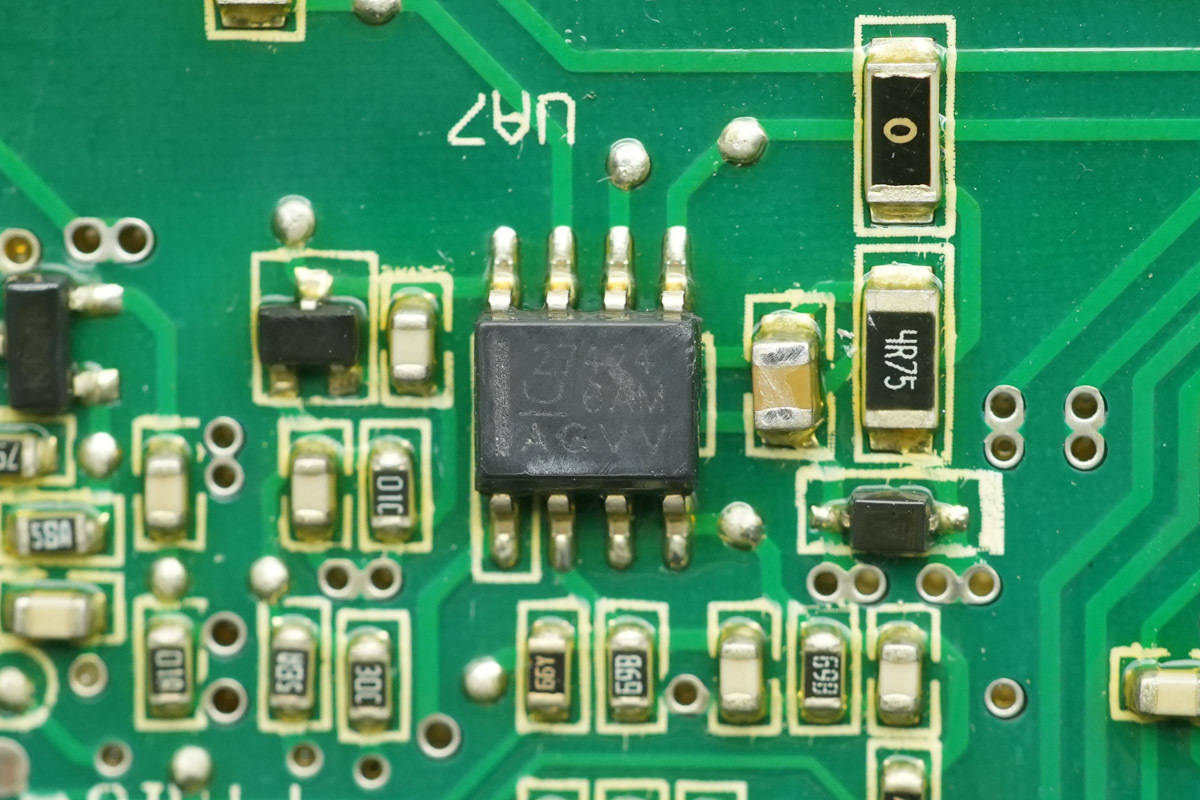

驱动器采用德州仪器UCC27424。

共四颗驱动器用于驱动隔离变压器。

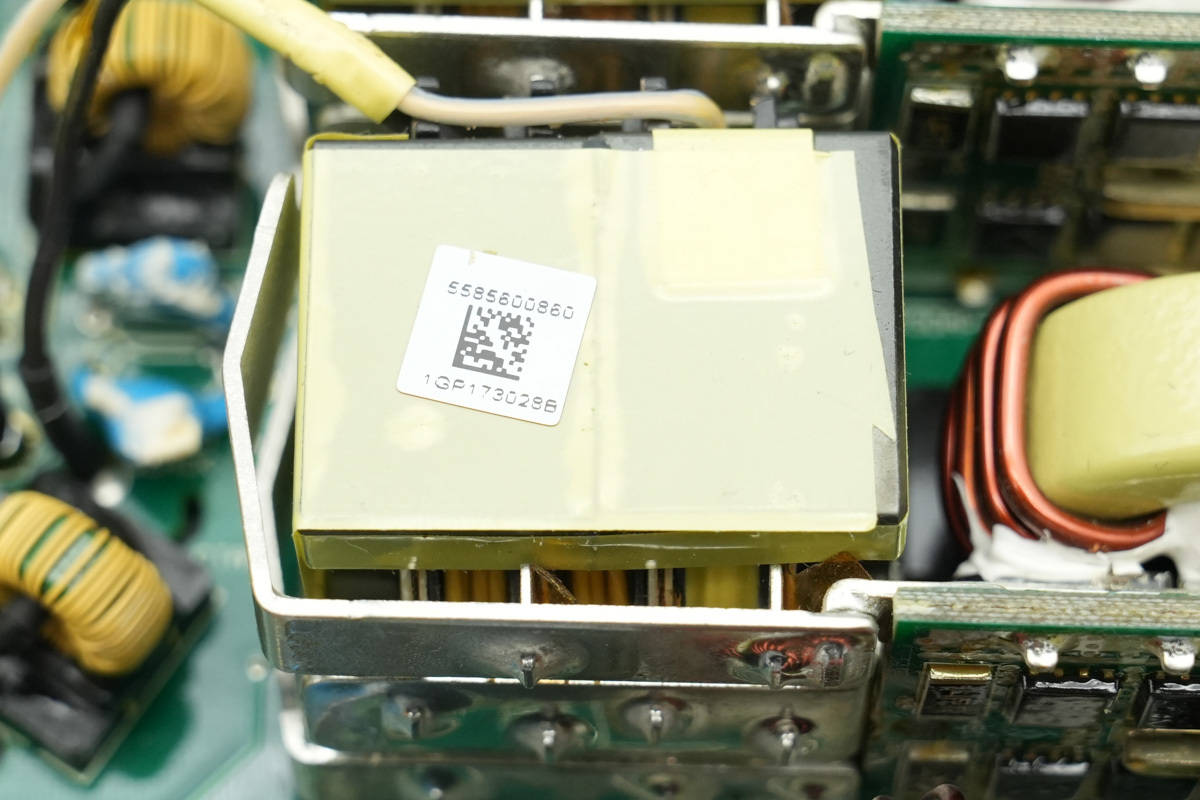

移相全桥变压器初级采用绝缘线绕制，次级采用铜片，焊接到同步整流小板。

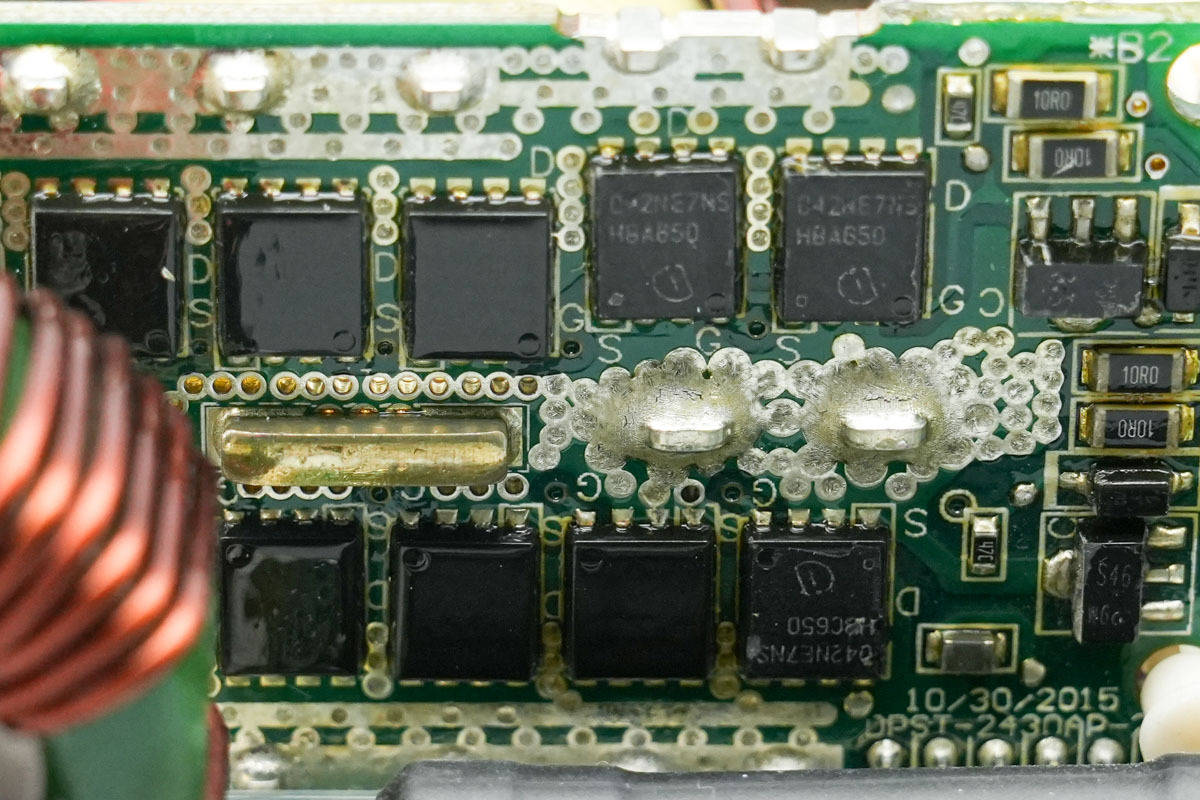

小板上设有同步整流管，采用英飞凌BSC042NE7NS3 G，NMOS，耐压75V，导阻4.2mΩ，采用TDSON-8封装。

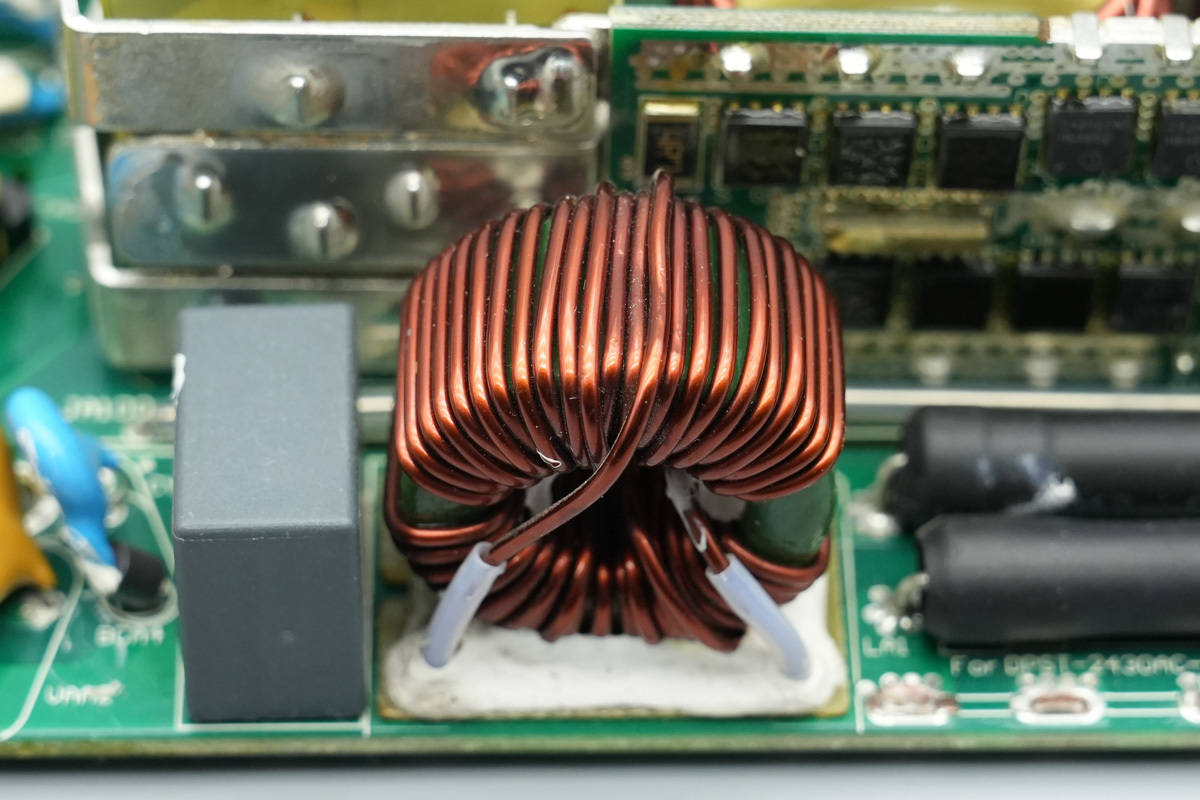

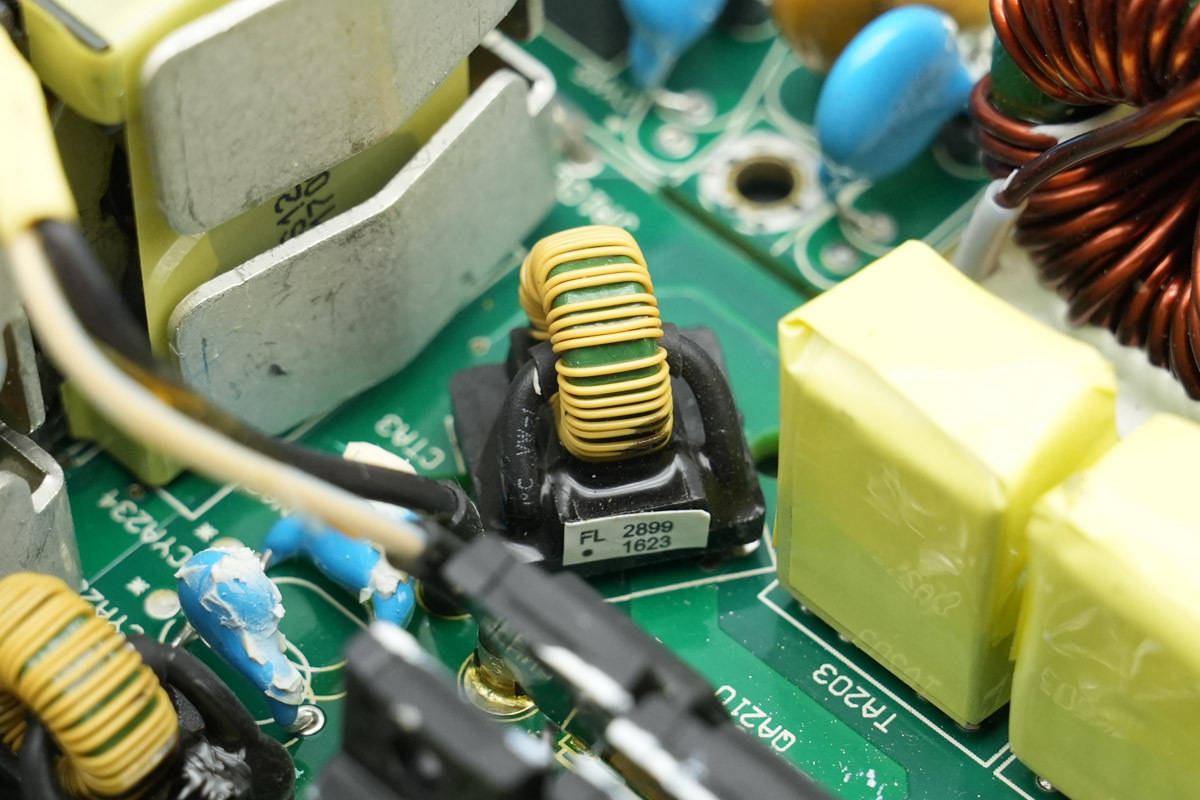

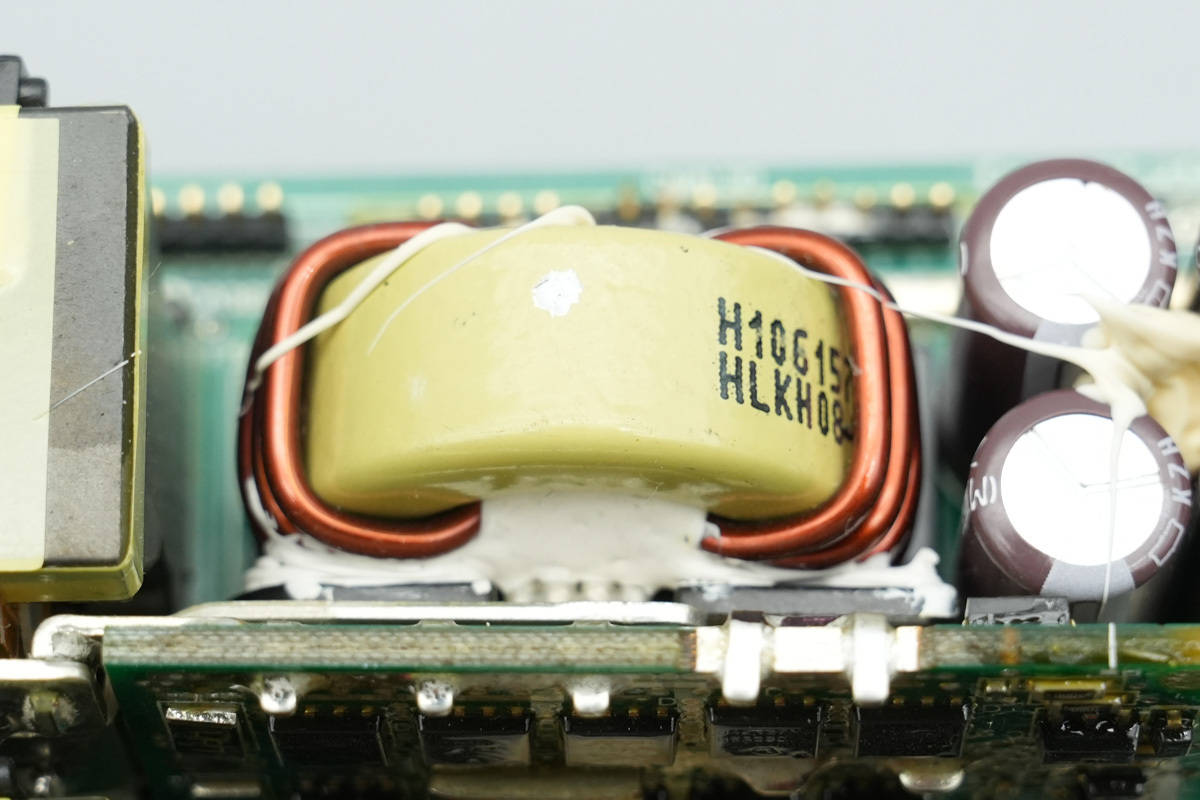

滤波电感采用漆包线绕制。

另一颗移相全桥变压器特写。

小板上焊接同步整流管。

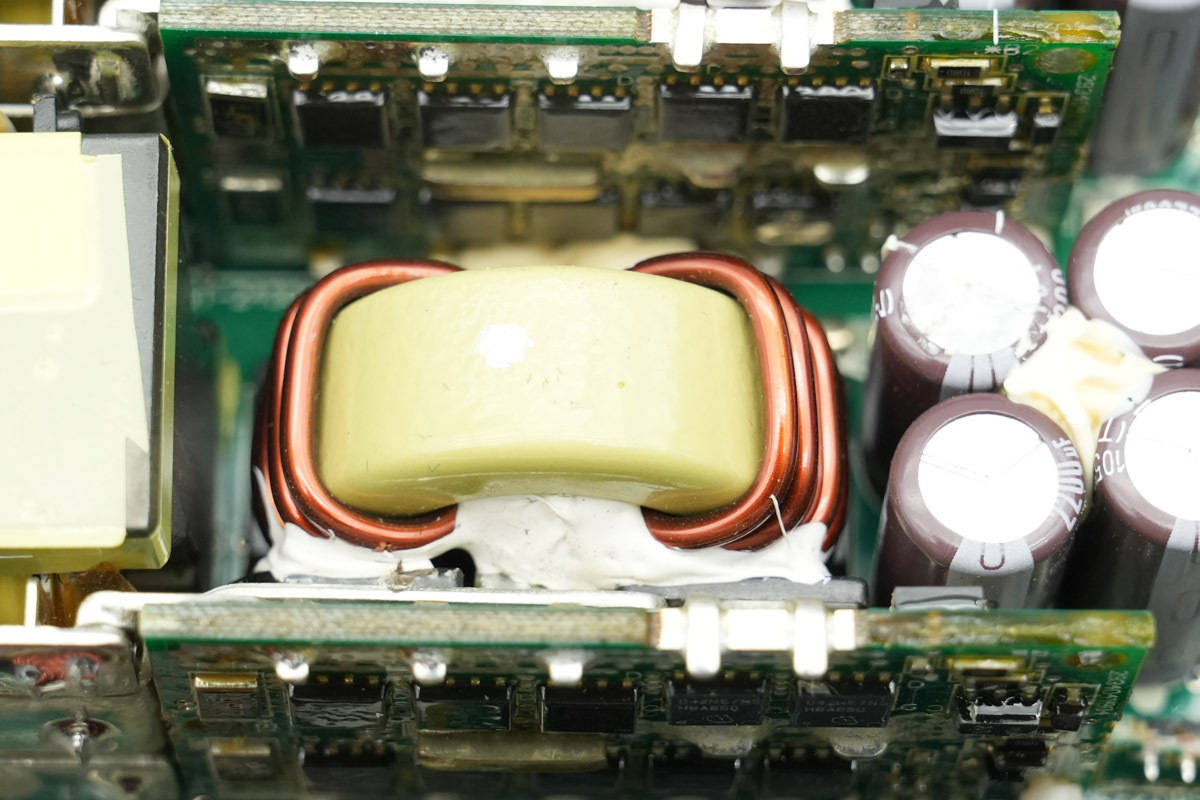

滤波电感采用漆包线绕制。

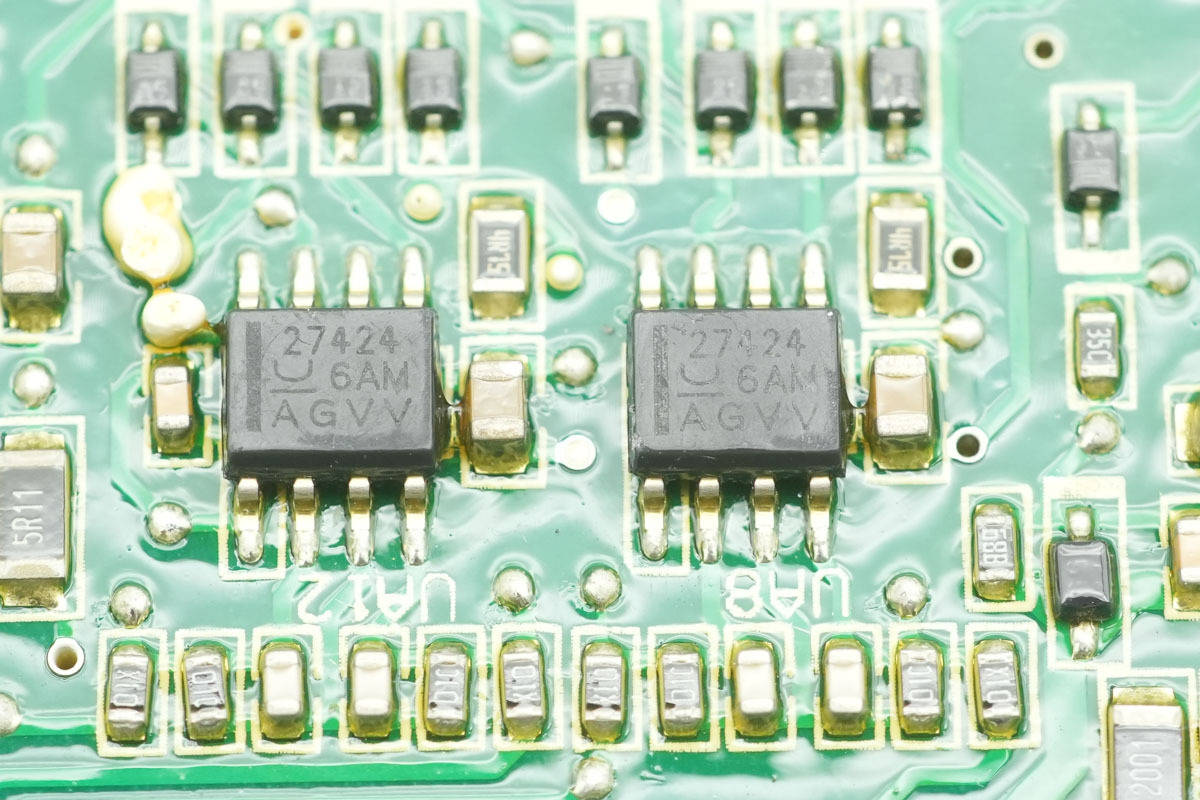

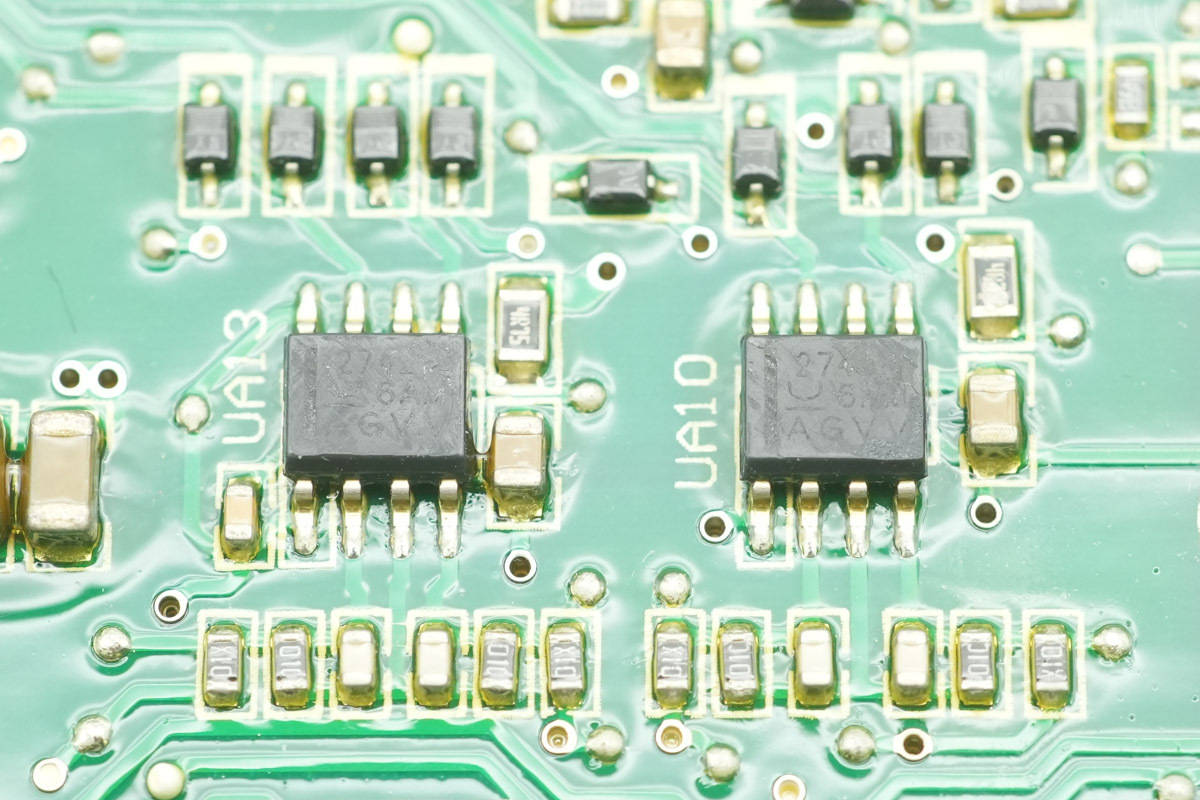

同步整流管驱动采用德州仪器UCC27424。

另一颗驱动器型号相同。

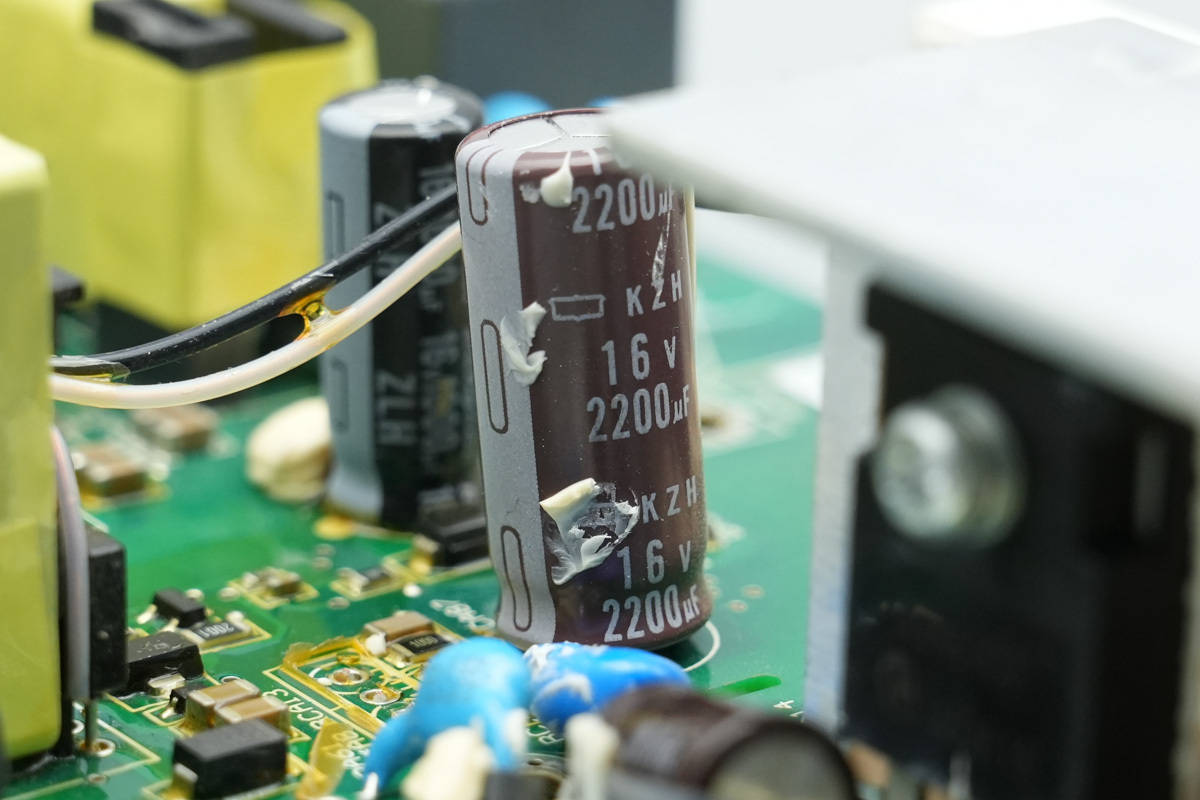

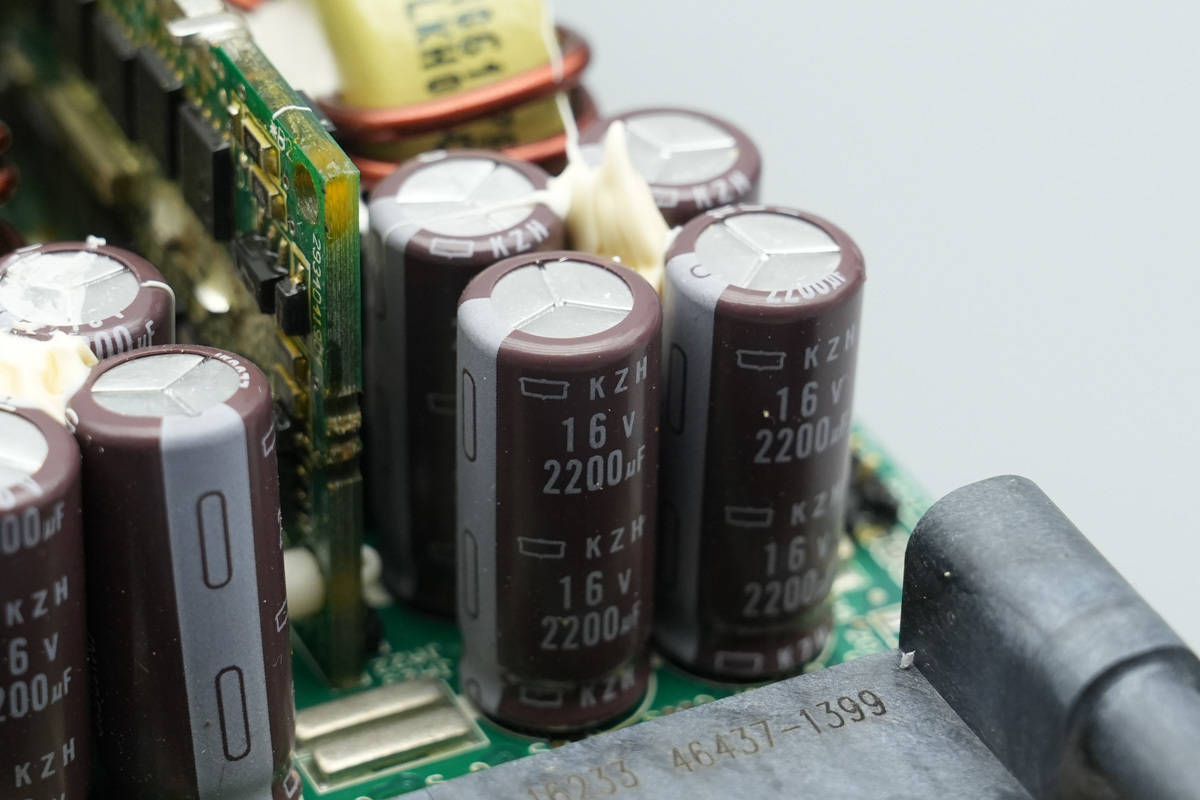

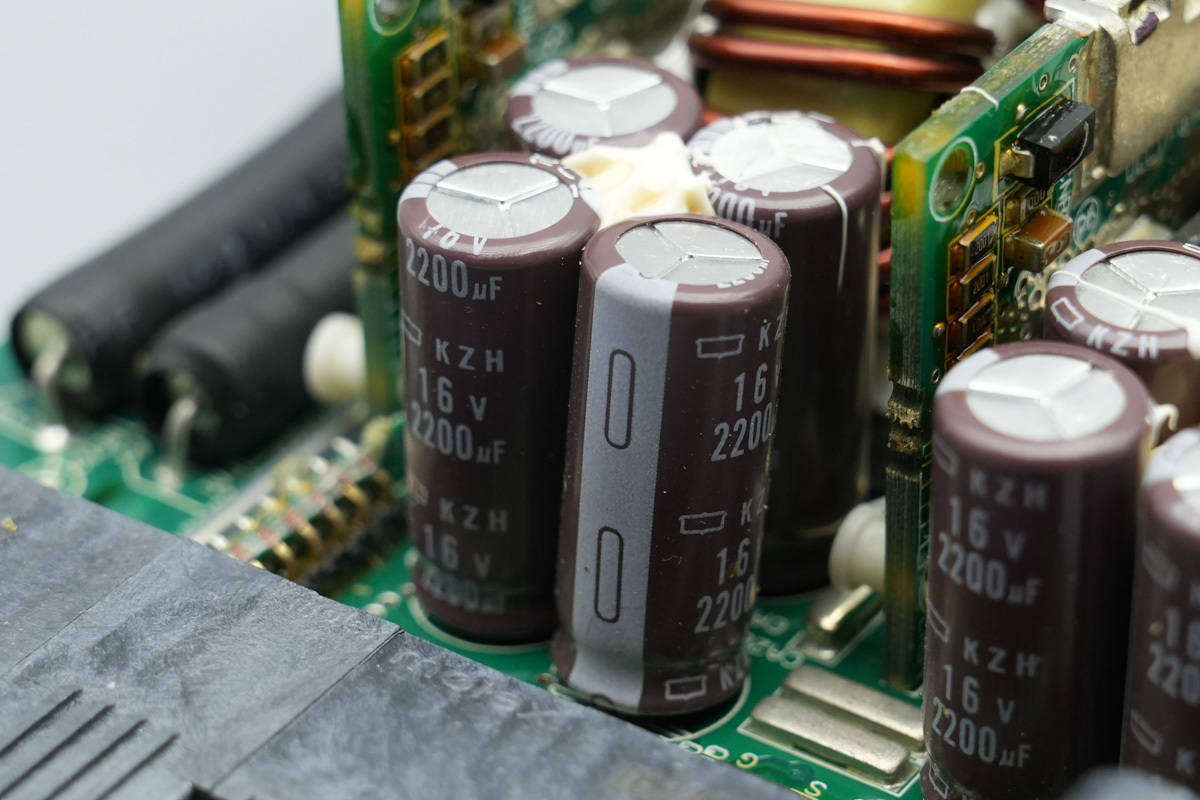

滤波电容来自贵弥功，为KZH系列电解电容，规格为16V2200μF，使用4颗并联。

另一组滤波电容规格相同。

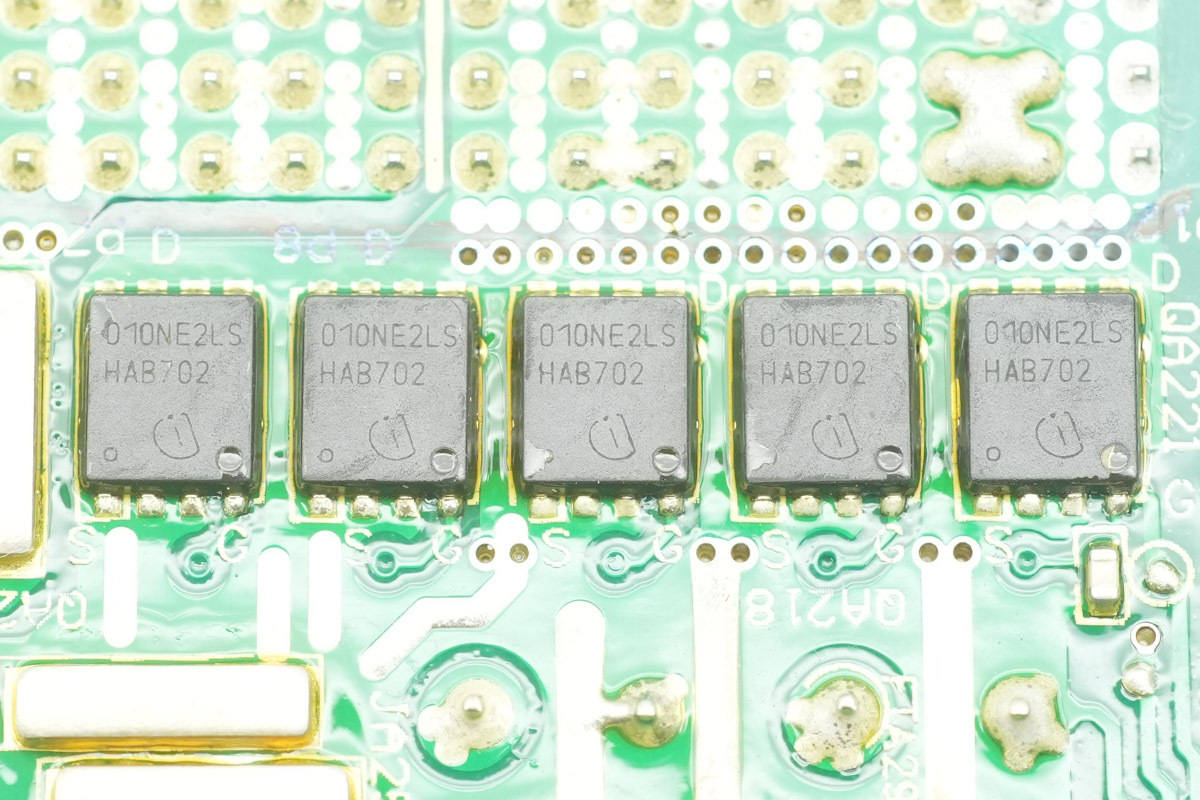

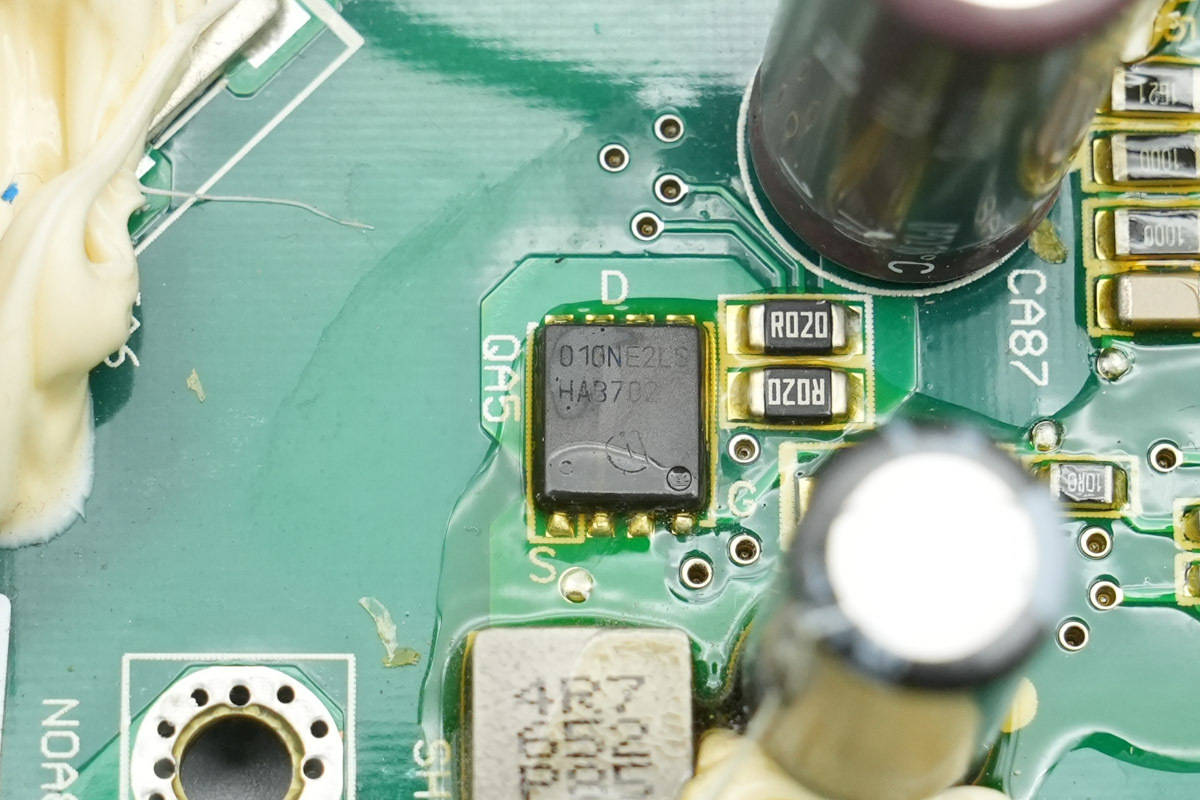

输出控制管来自英飞凌，型号BSC010NE2LS，NMOS，耐压25V，导阻1mΩ，采用TDSON-8封装，正反面共设有10颗。

待机电源保险丝外套热缩管绝缘。

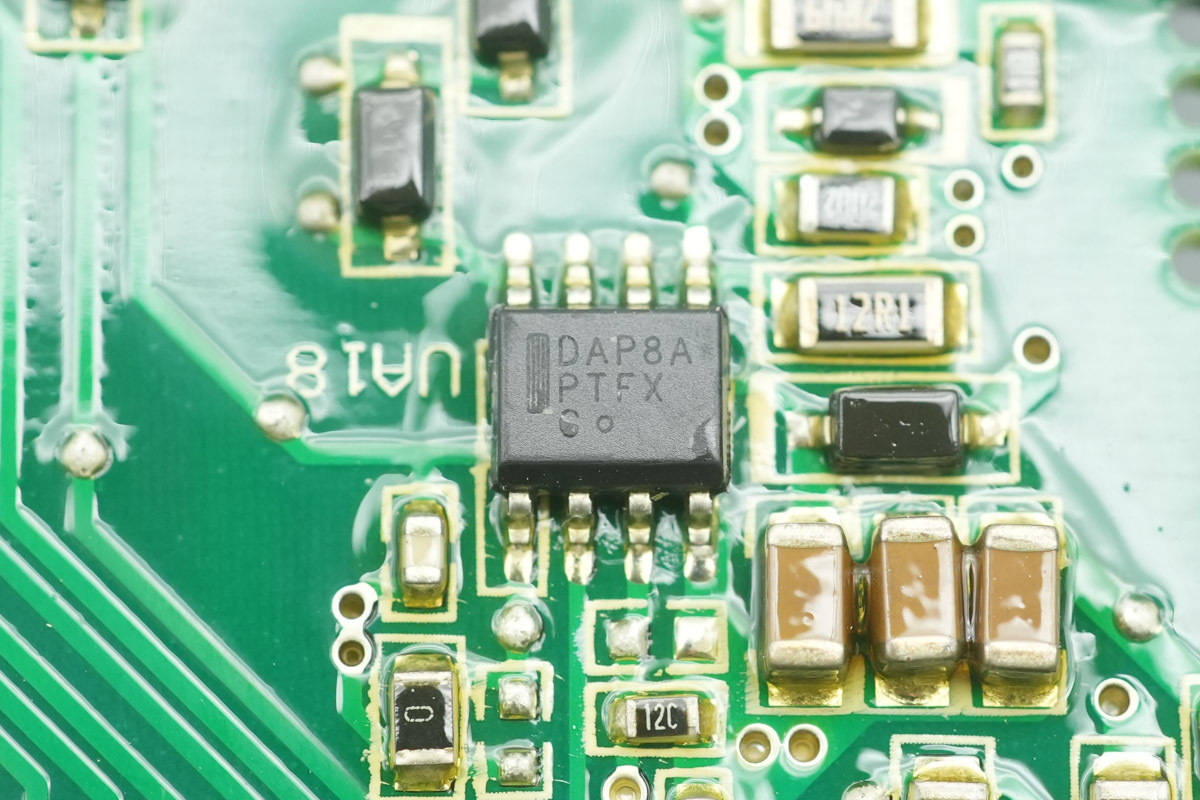

待机电源芯片来自台达，丝印DAP8A，采用SOIC-8封装。

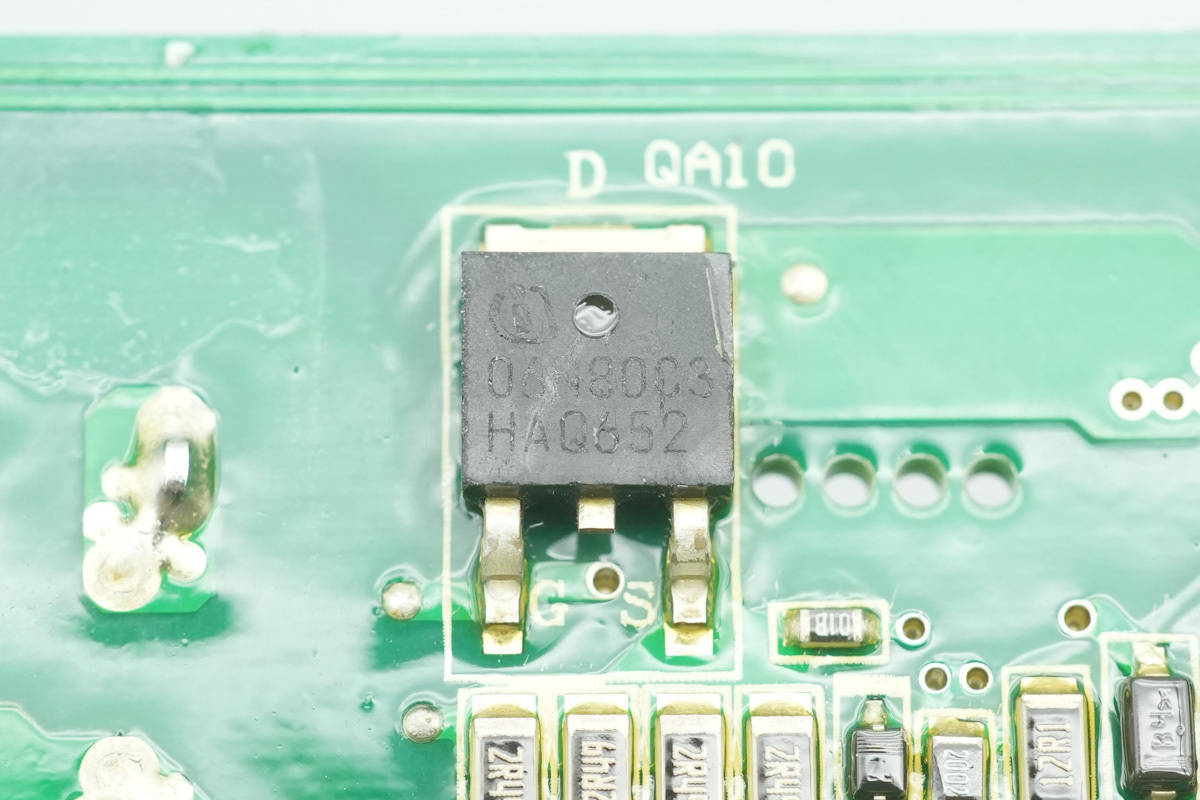

待机电源开关管来自英飞凌，型号SPD06N80C3，NMOS，耐压800V，导阻0.9Ω，采用TO252-3封装。

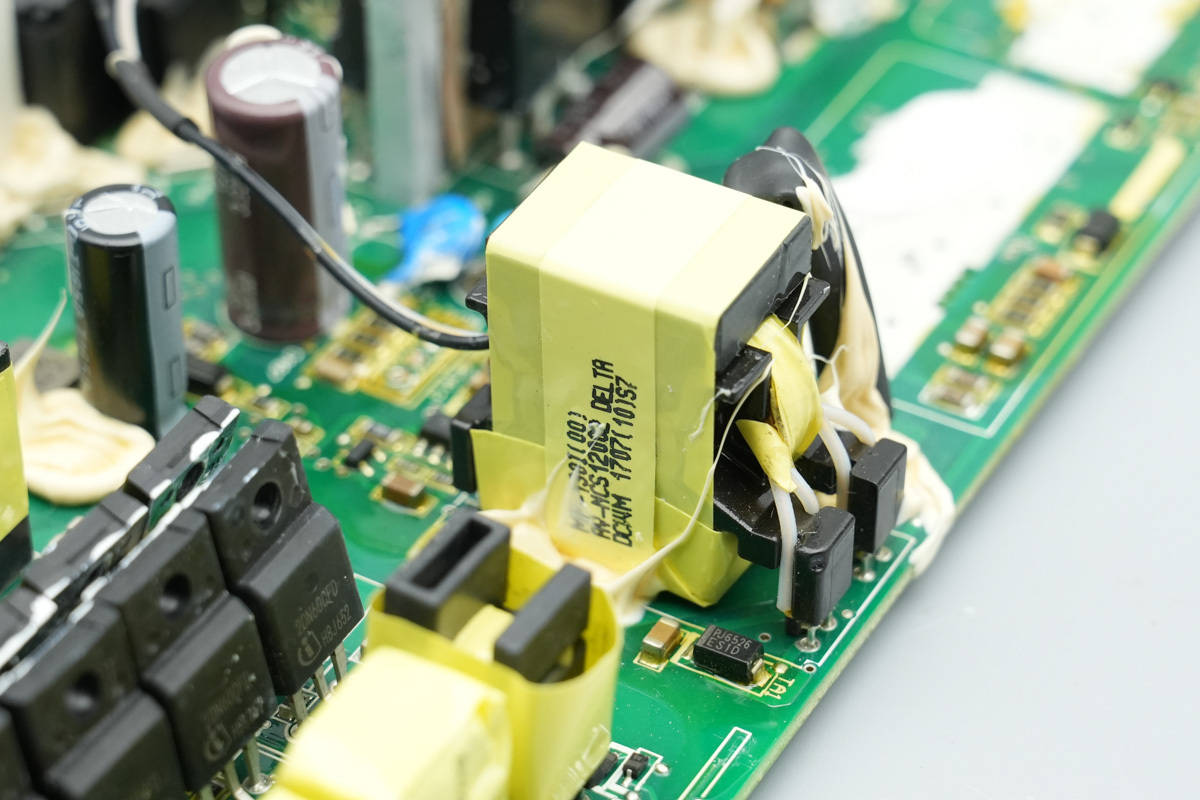

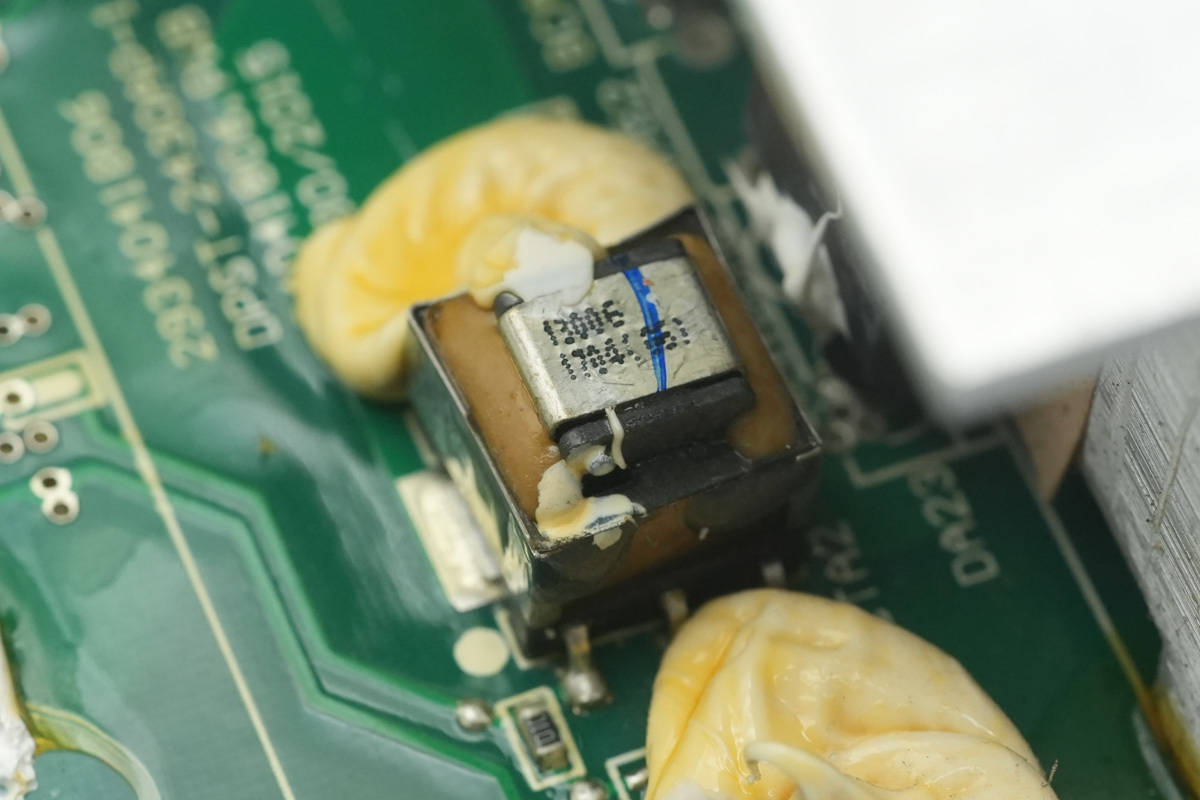

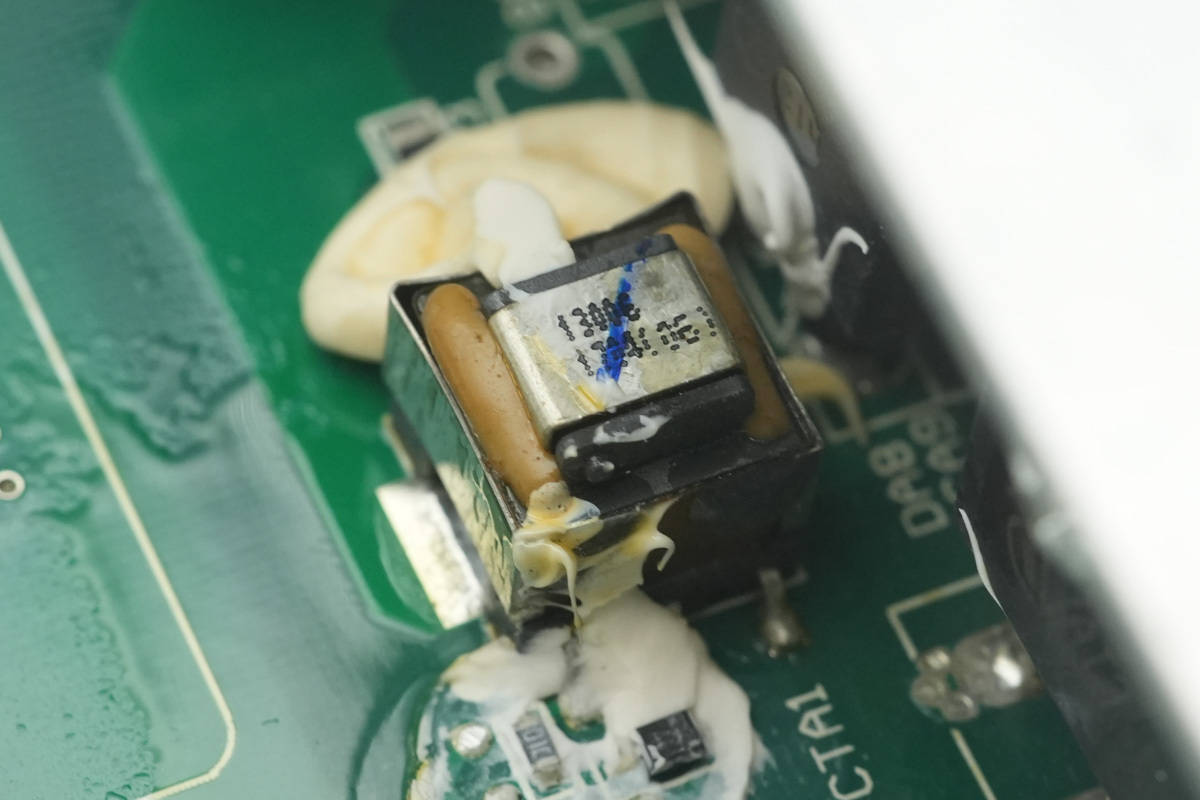

待机电源变压器特写。

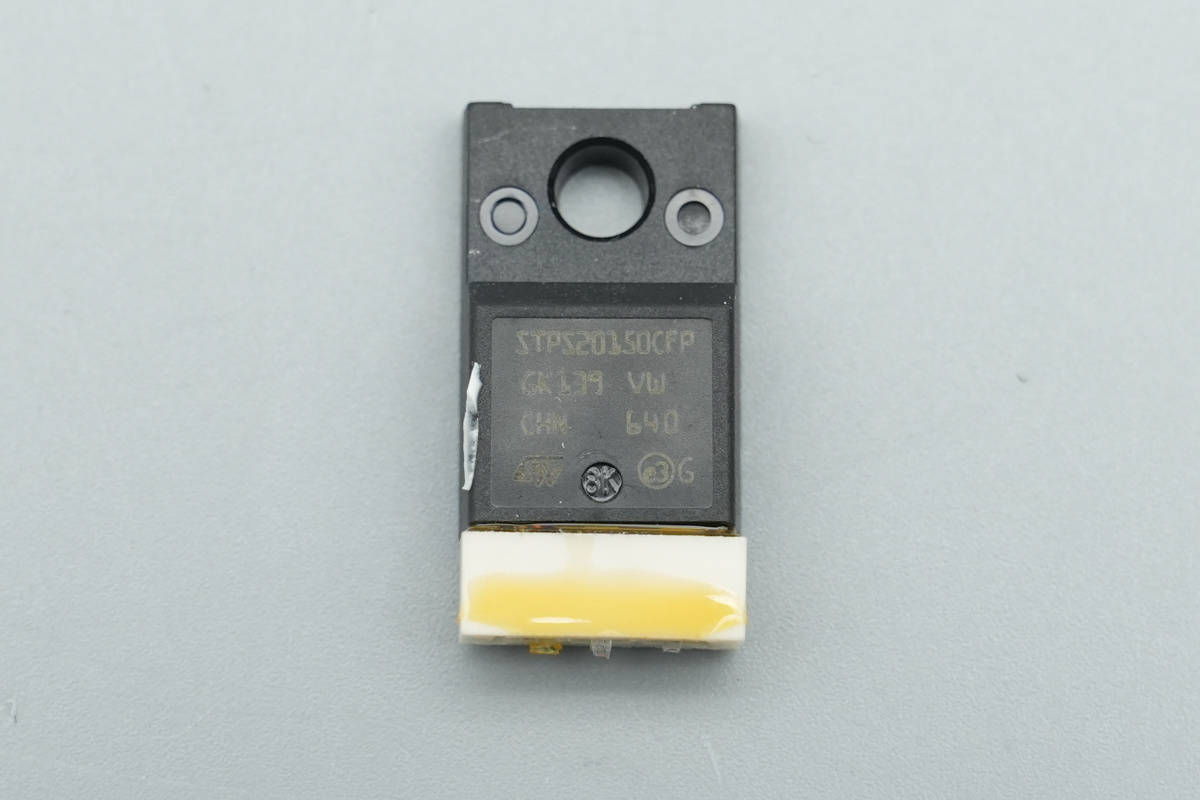

整流管来自意法半导体，型号STPS20150CFP，为高压肖特基二极管，规格为150V 20A，采用TO-220FPAB封装。

滤波电容来自贵弥功，规格为16V2200μF。

输出控制管来自英飞凌，型号BSC010NE2LS。

4.7μH滤波电感特写。

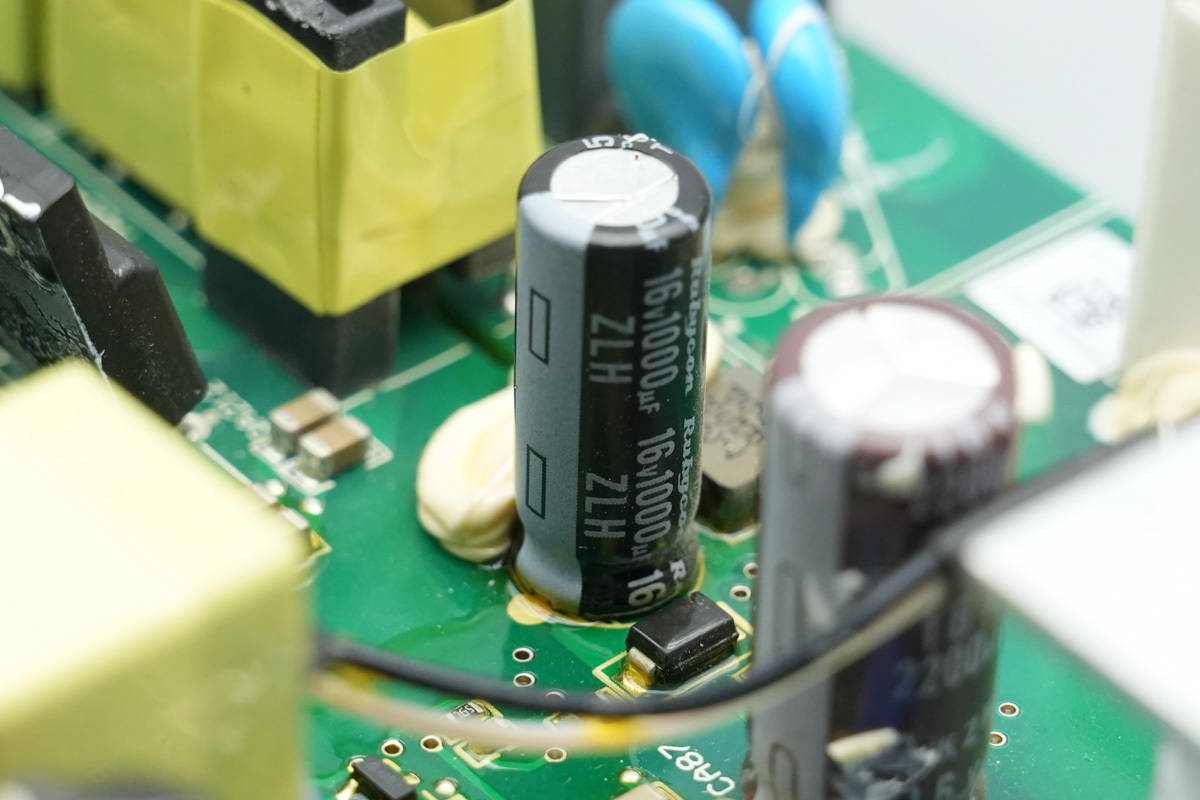

滤波电容来自红宝石，规格为16V1000μF。

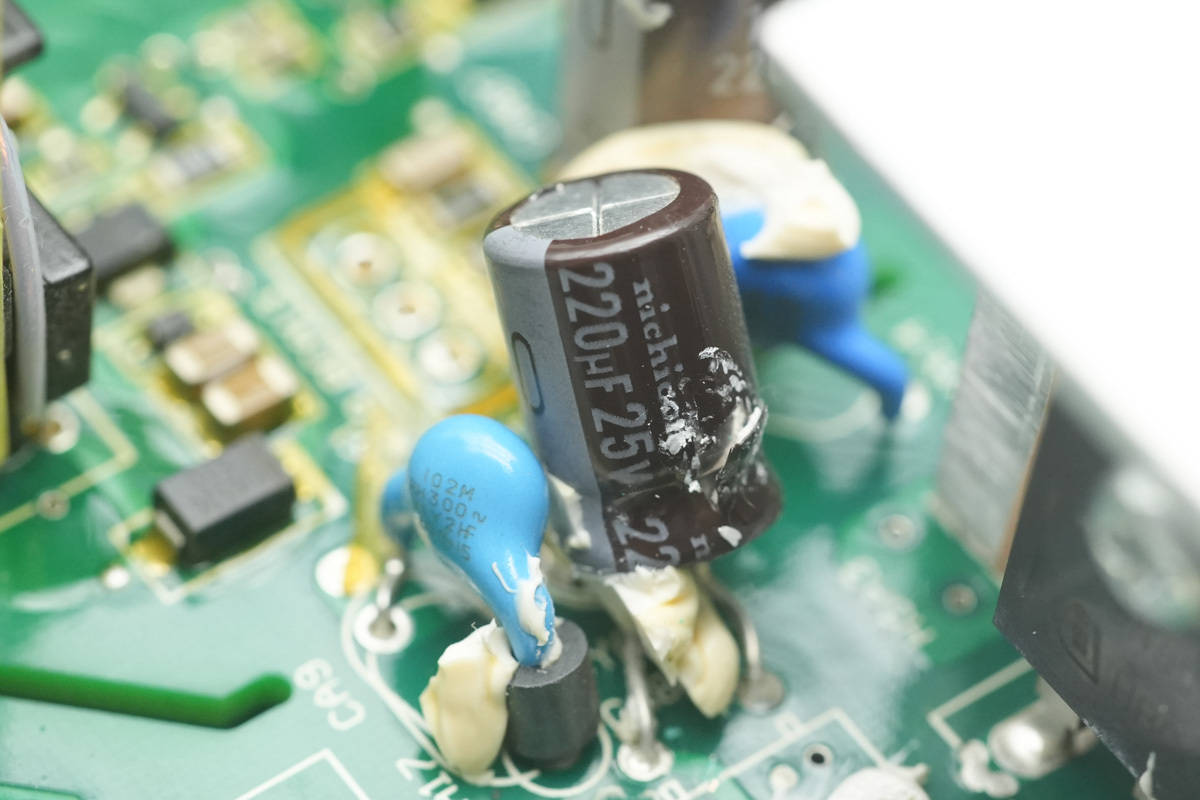

滤波电容来自尼吉康，规格为220μF25V。

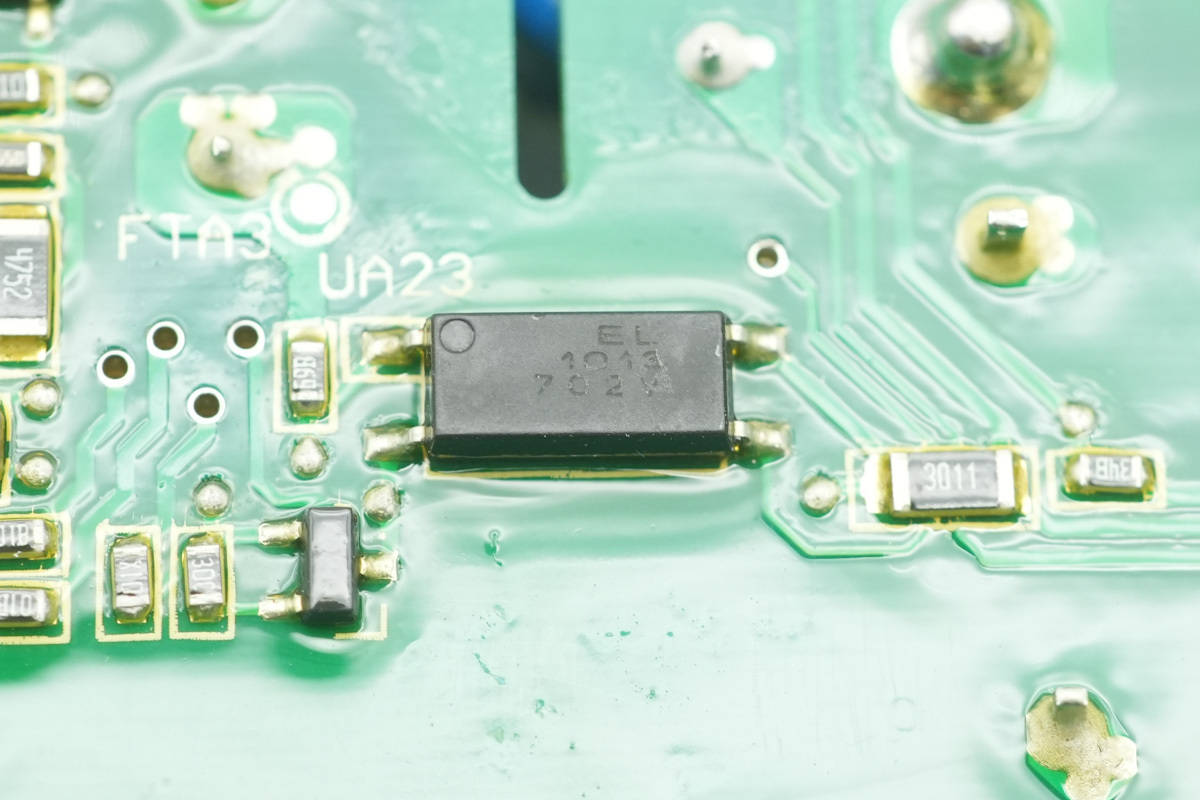

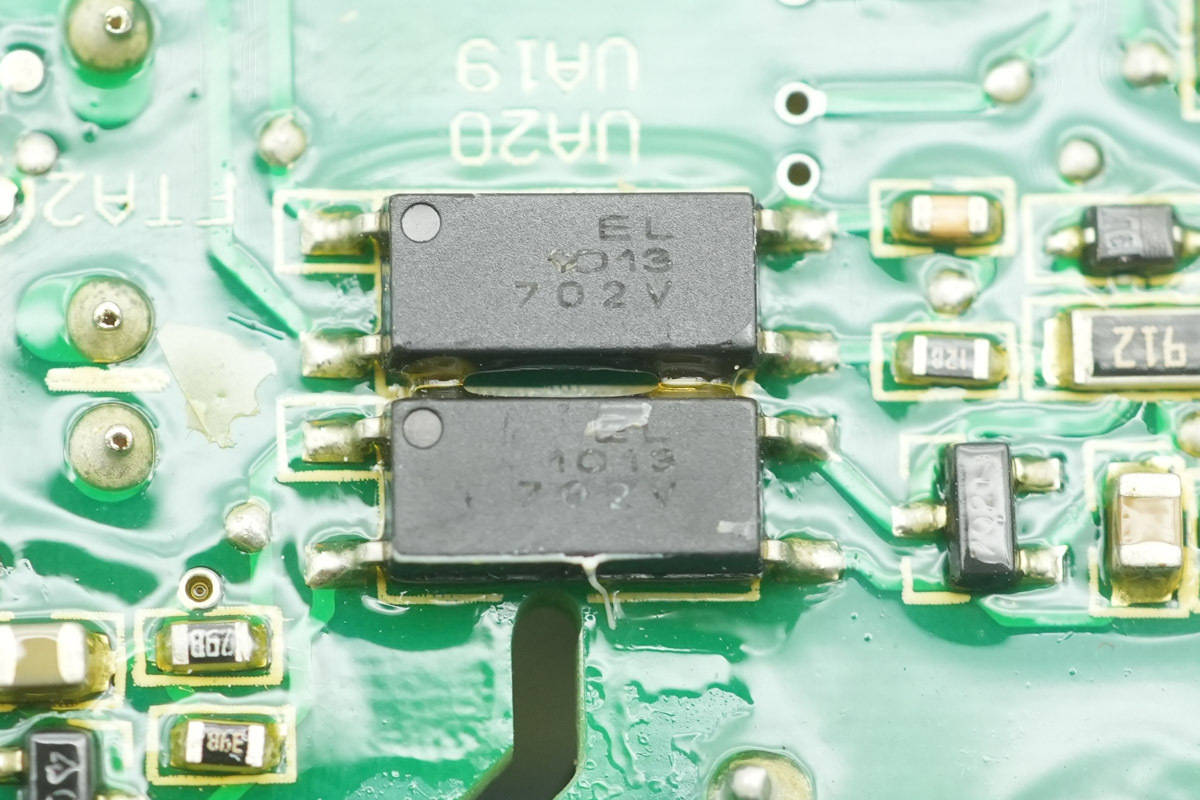

亿光EL1013光耦用于电压反馈控制。

另一颗EL1013光耦特写。

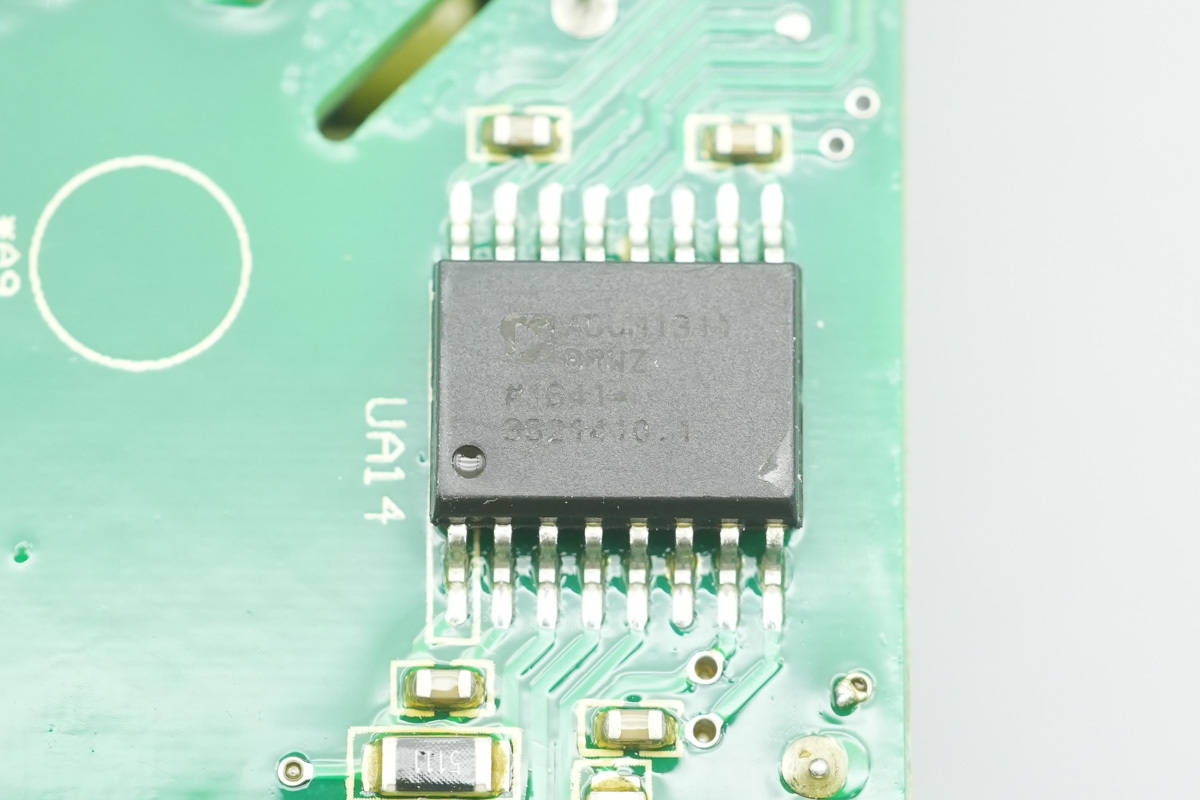

隔离芯片来自亚德诺，型号ADUM1311，是一颗3通道双向通信芯片，采用SOIC-16封装。

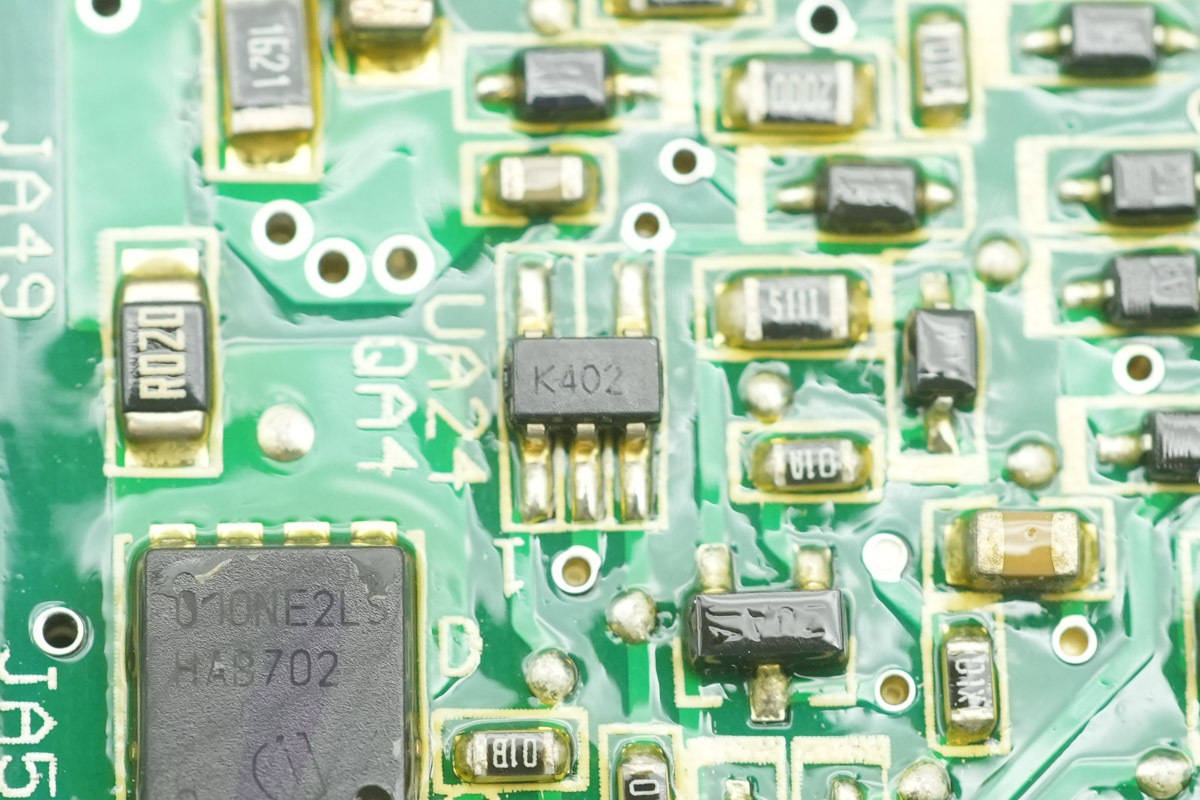

运放来自意法半导体，丝印K402，型号TS321AILT，为低功耗单运放，采用SOT23-5封装。

输出控制管来自英飞凌，型号BSC010NE2LS。

控制小板外侧设有移相全桥控制器，运放和存储器。

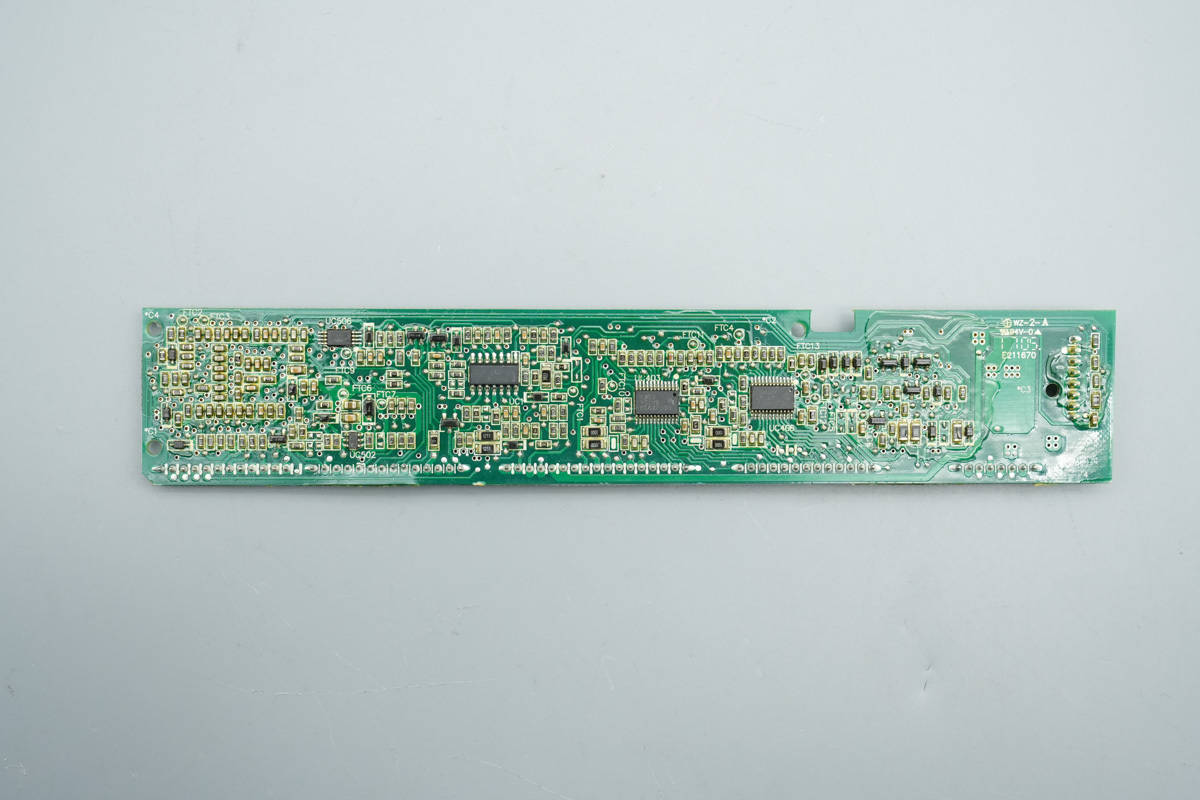

小板内侧设有主控MCU，存储器，电压比较器，运放和二极管。

移相全桥控制器来自德州仪器，型号UCC28950，是一颗适用于宽输入电压范围应用的移相全桥控制器，具备直接同步整流器控制，具备增强型零电压开关范围，支持1MHz开关频率，采用TSSOP24封装。

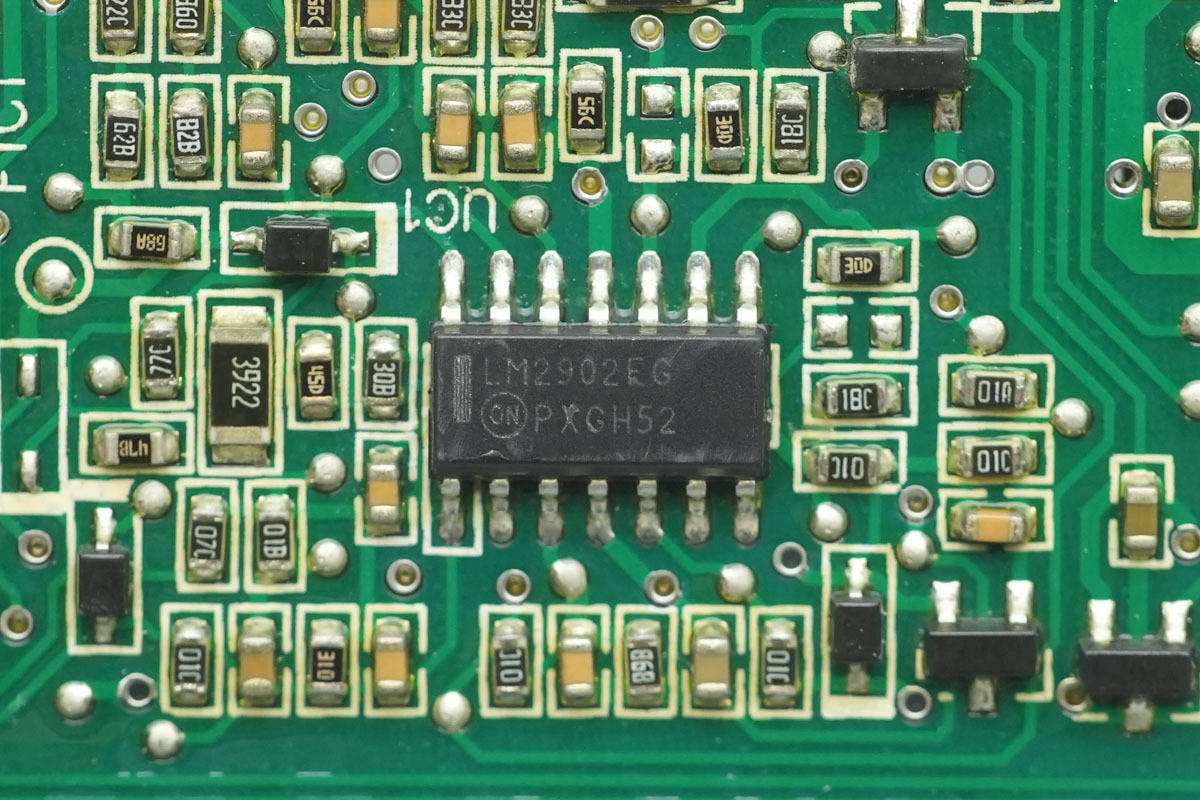

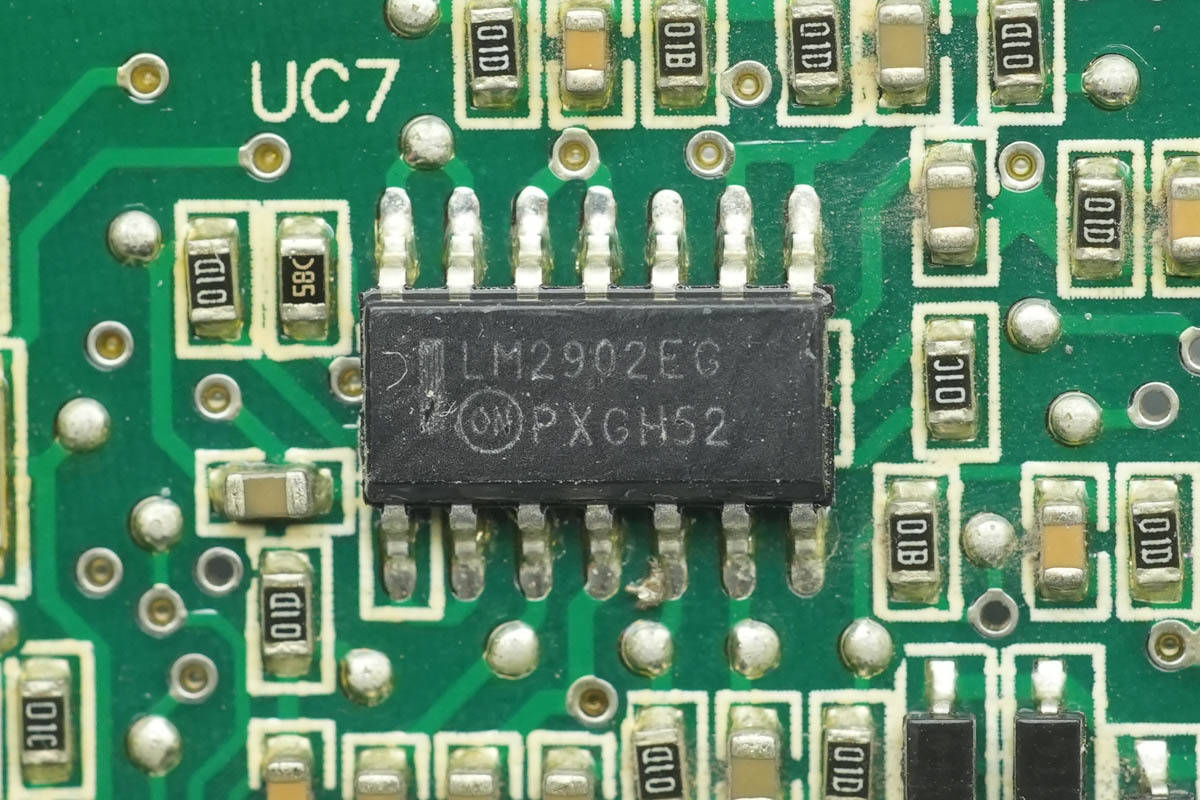

运放来自安森美，型号LM2902EG，为单电源四路运算放大器，采用SOIC-14封装。

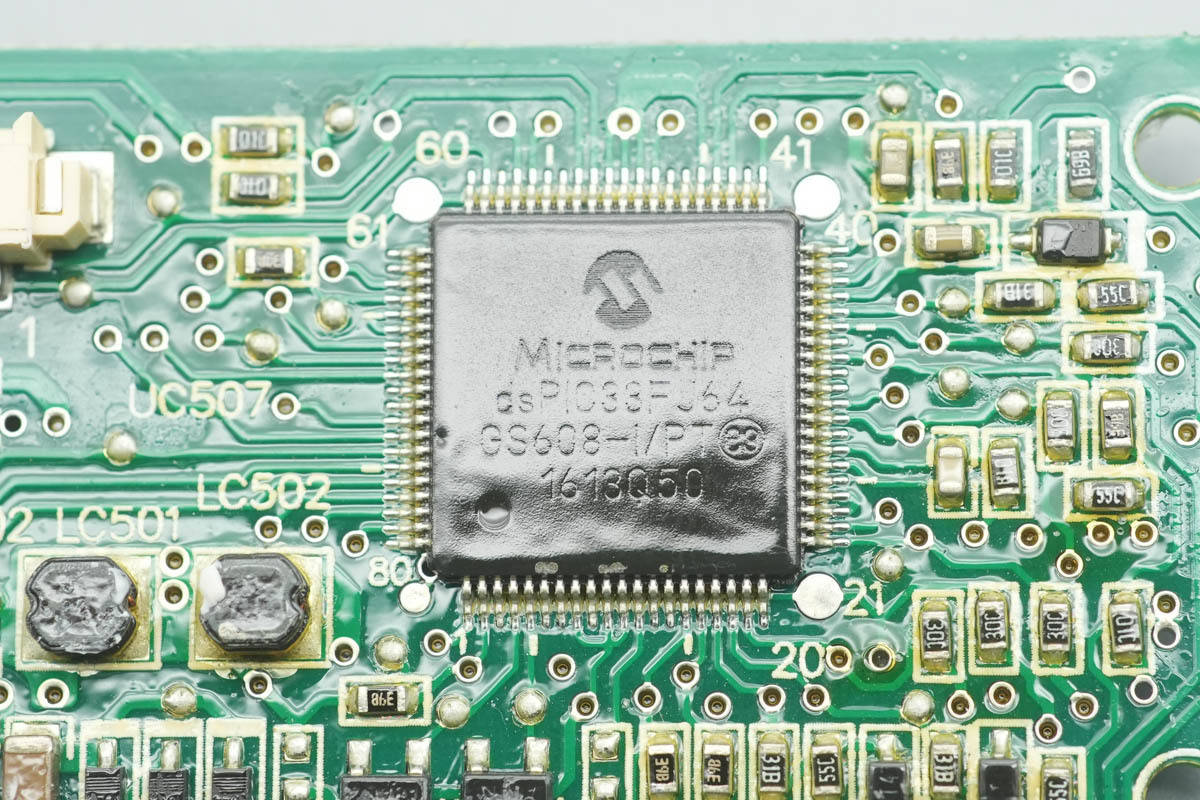

主控MCU来自微芯科技，型号dsPIC33FJ64GS608，内置16位DSPIC33F CPU，内置64KB FLASH和9KB RAM，内置ADC，支持CAN和CAN-FD接口，采用TQFP80封装。

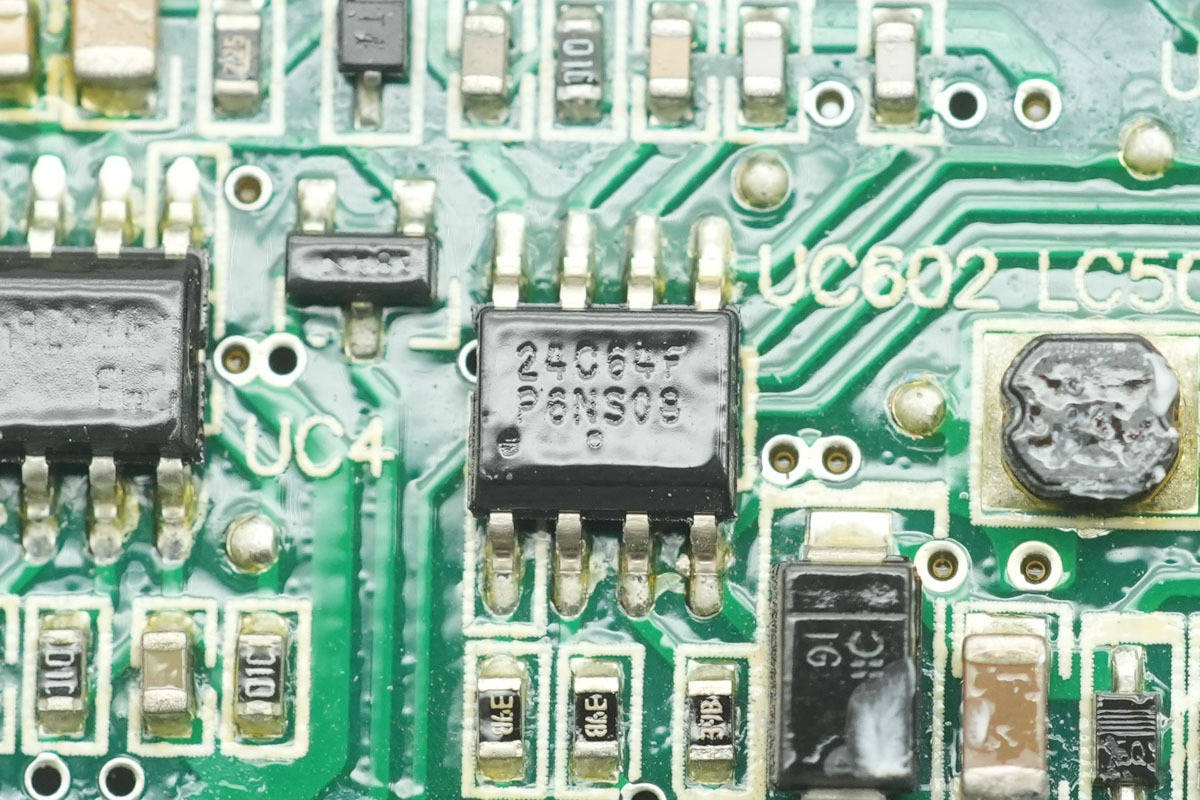

存储器来自安森美，型号CAV24C64，是一颗汽车级存储器，容量为64Kb，支持2.5-5.5V工作电压，采用SOIC-8封装。

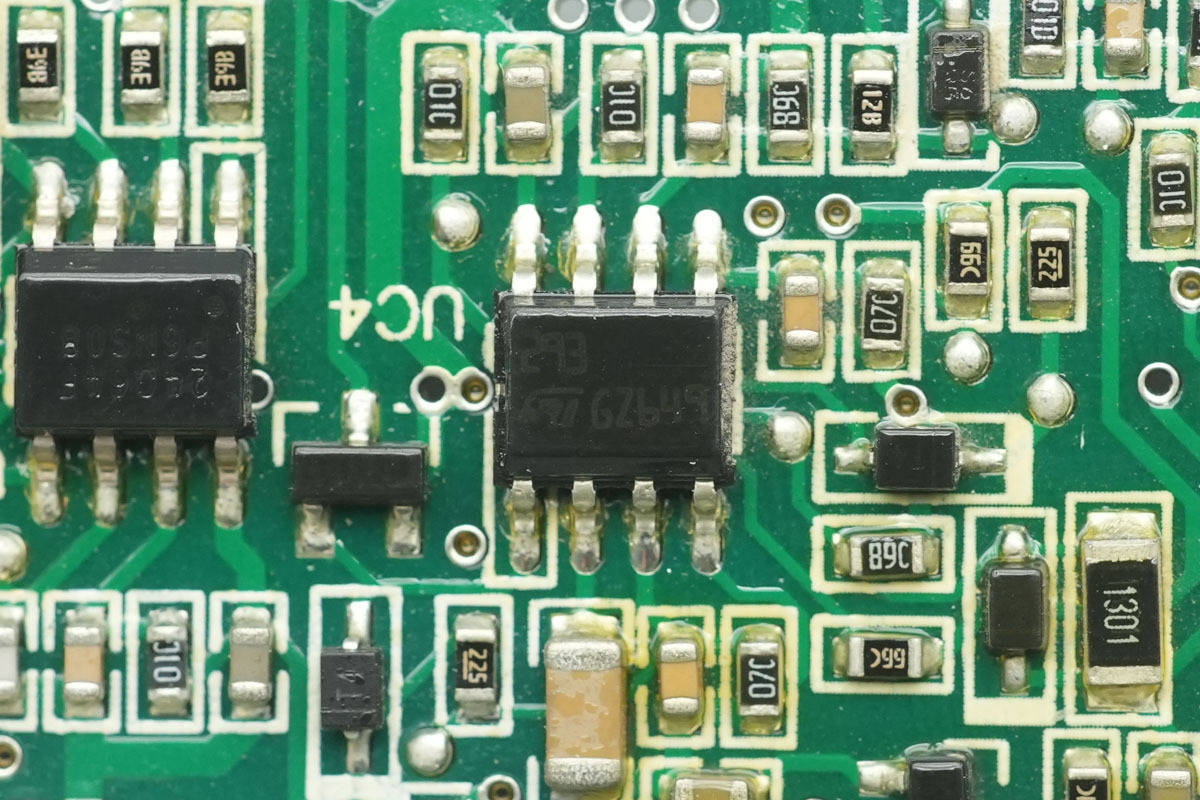

另一颗存储器来自意法半导体，丝印404RT，型号M24C04-RDW6TP，容量为512B，支持1.8-5.5V工作电压范围，采用TSSOP8封装。

电压比较器采用意法半导体LM293。

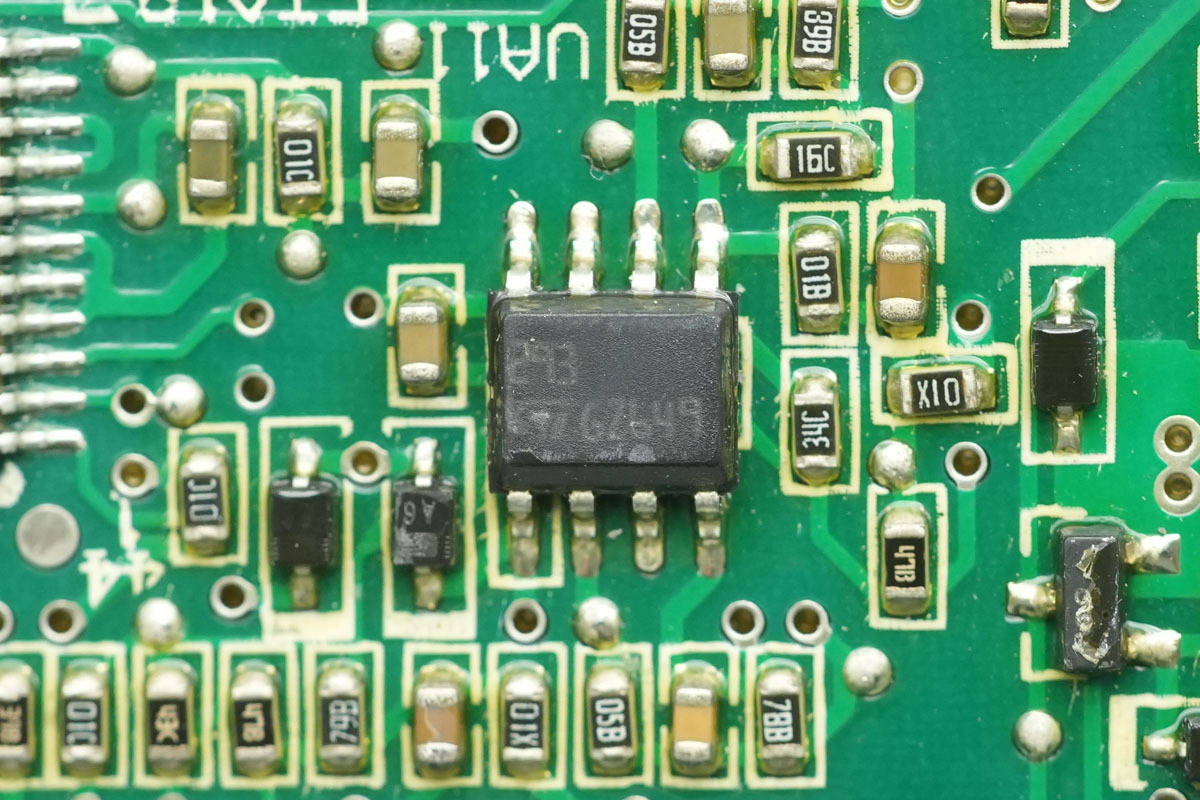

运放来自意法半导体，型号LM2904，是一颗单电源供电的双运放，采用SO8封装。

运放采用安森美LM2902EG。

另一颗运放信号相同。

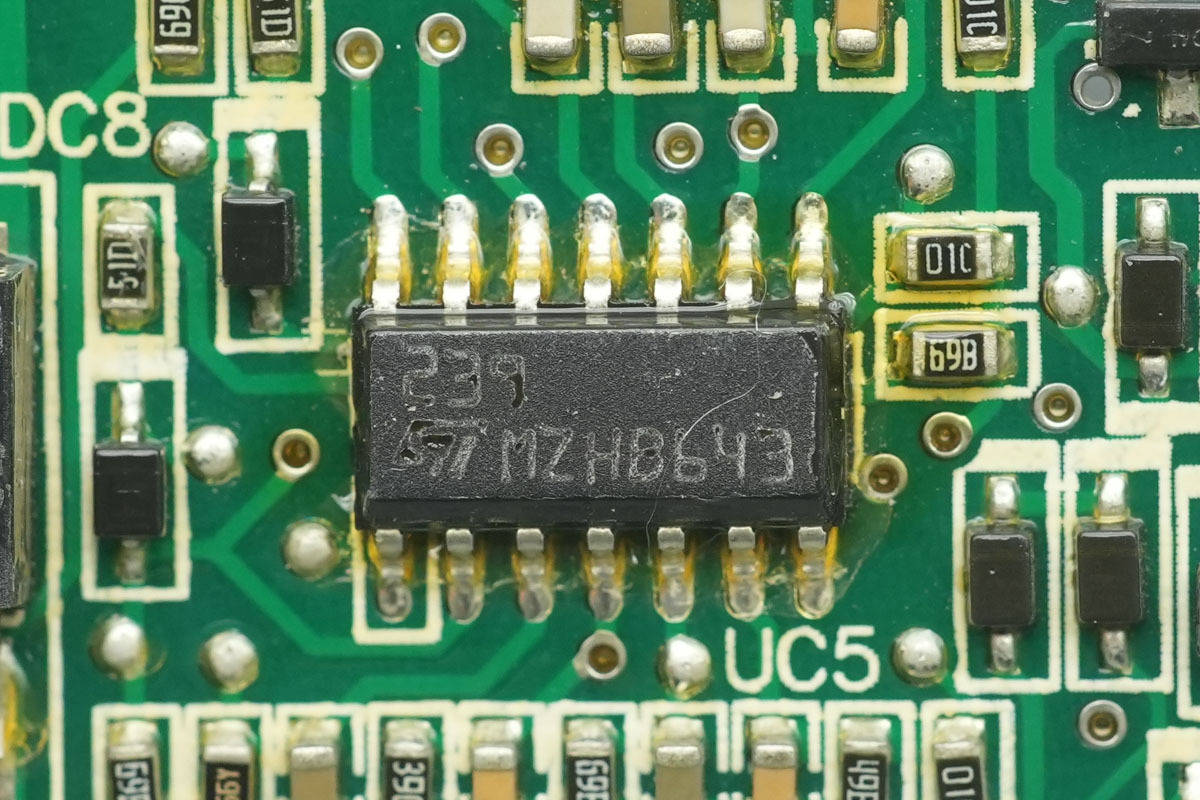

电压比较器来自意法半导体，型号LM239，为四路低功耗电压比较器，采用SO14封装。

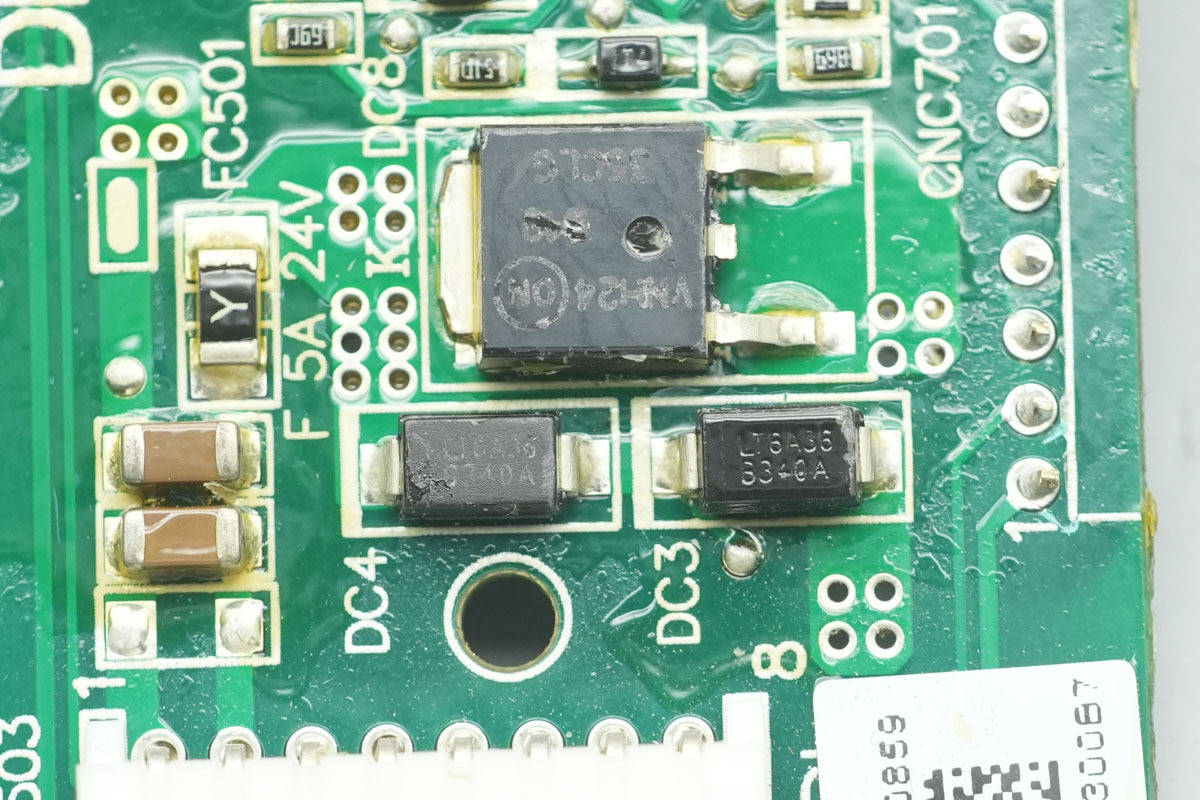

二极管来自安森美，丝印B1035CL，型号MBRD1035CTL，规格为10A 35V，采用DPAK封装。

两颗二极管来自光宝，型号B340A，规格为3A 40V，采用SMA封装。

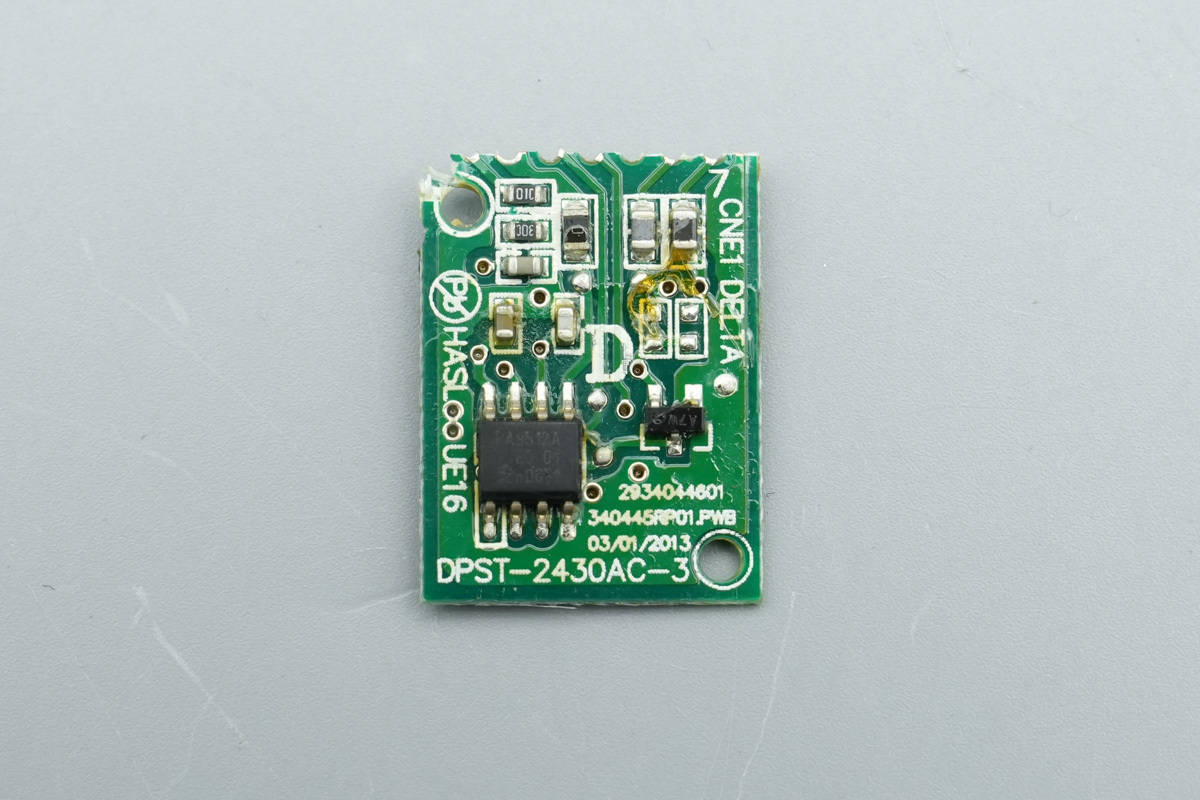

垂直小板焊接缓冲器。

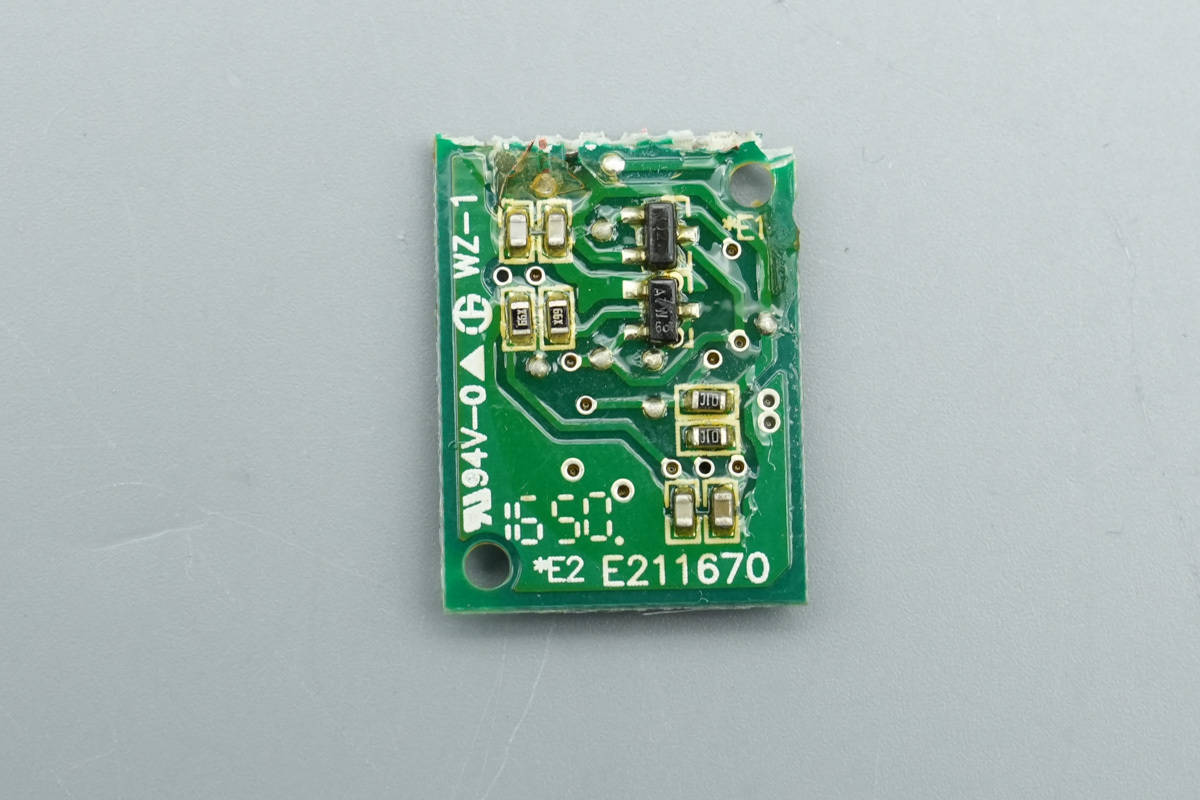

小板背面焊接电容电阻和二极管。

缓冲器来自恩智浦，丝印PA9512A，型号PCA9512AD，适用于I2C和SMBus总线，支持3.3V和5V电平转换，采用SO8封装。

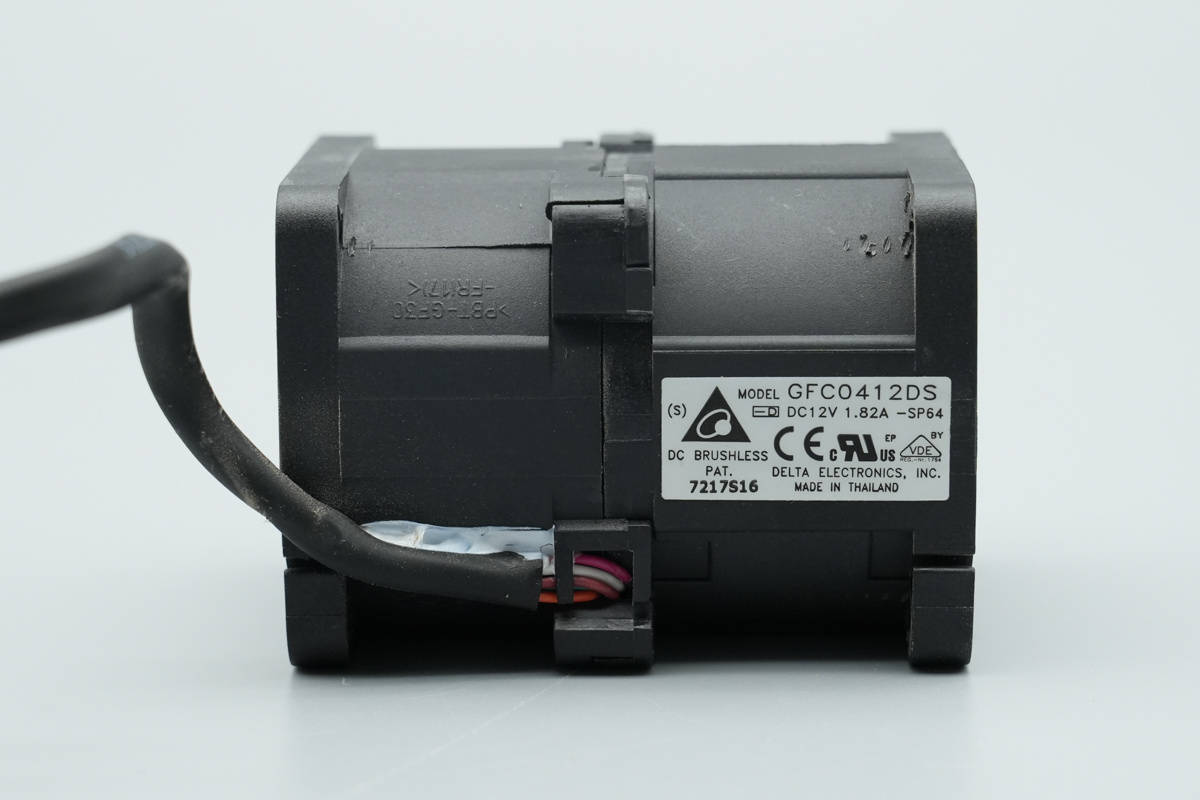

散热风扇来自台达，型号GFC0412DS，规格为12V 1.82A。

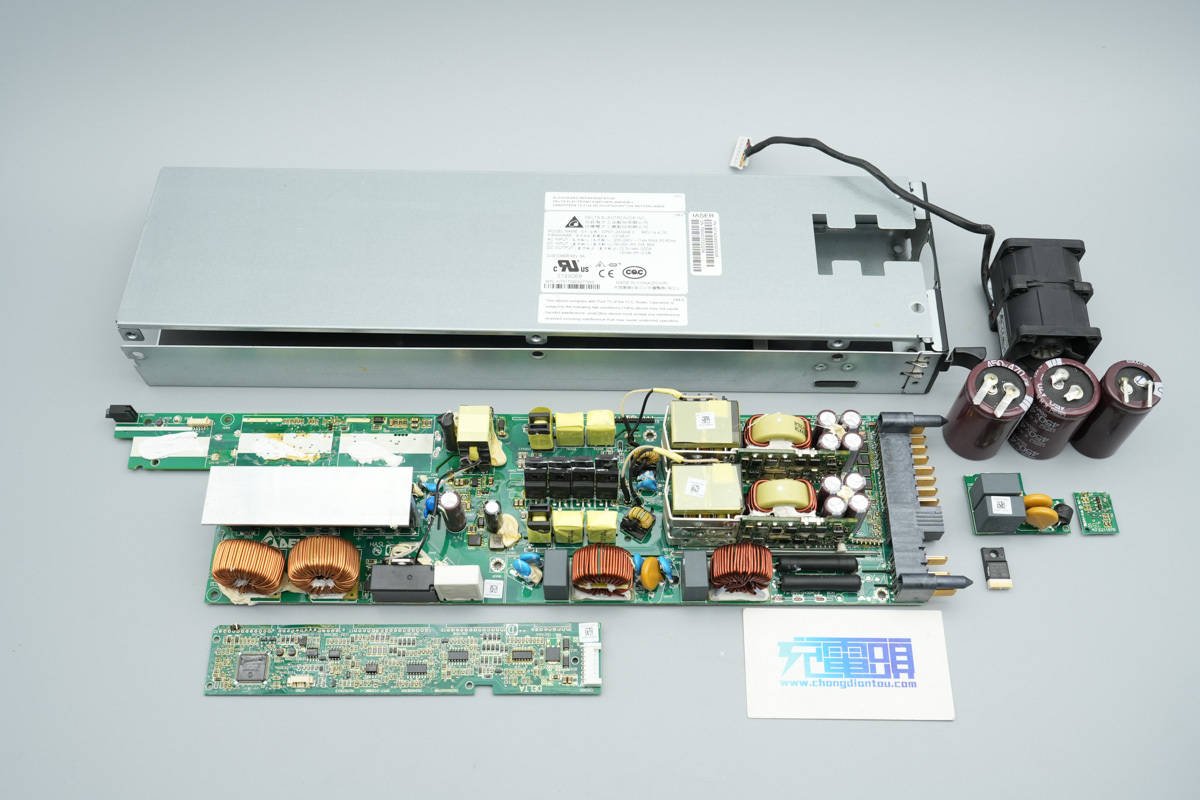

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上台达这款碳化硅服务器电源的核心器件清单，方便大家查阅。

台达碳化硅服务器电源型号为DPST-2430AB C，支持200-240V交流输入和190-290V直流输入，输出为12.5V，输出电流200A，待机电源输出电压为12V，输出电流2.5A。机身尾部设有一体式连接器，机身面板内部设有散热风扇，吸入空气从尾部吹出散热。

充电头网通过拆解了解到，这款电源采用交错式PFC+移相全桥+同步整流架构，使用微芯科技控制器用于交错PFC控制，德州仪器UCC28950用于移相全桥和同步整流控制。PFC开关管，PFC整流管，移相全桥开关管和同步整流管均来自英飞凌。

驱动器均采用德州仪器UCC27424，对应移相全桥开关管使用隔离变压器驱动。电源内部采用小板焊接，充分利用空间。高压电解电容外套热缩管绝缘，元器件打胶加固，整体做工用料扎实。
