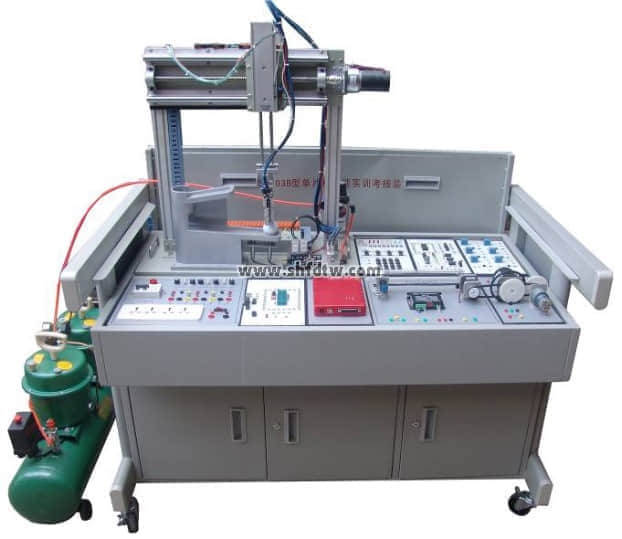

TW-SRD3B单片机应用实训考核装置

作为一名在职校摸爬滚打了多年的单片机课程教师，今天想跟同行们聊聊我们实训室里的一件“宝贝”——TW-SRD3B单片机应用实训考核装置。这可不是一个冷冰冰的设备，它承载了我们太多课程从枯燥到生动的转变，也见证了一批批学生从“小白”到能动手做项目的成长过程。

初识TW-SRD3B：它不仅仅是一张桌子

还记得第一次在教研会上见到这台设备方案时，我就在想，这和我们传统的实验箱太不一样了。它的设计理念很朴素，也很实用。平时，它就是一张标准的实训台（尺寸为1225mm×690mm×820mm），学生可以围坐在一起听理论、看演示。一旦需要动手，打开台面，内部模块化的世界就呈现在眼前。

这种“教、学、做”一体化的设计，解决了我们一个老难题：理论课和实训课总是在不同的空间切换，学生的注意力容易分散。现在好了，就在这张桌子上，讲完I/O口原理，转身就能连线验证，知识的衔接非常顺畅。

模块化设计的魅力：像搭积木一样学单片机

这套装置最让我欣赏的地方，就是它的模块化、开放式设计。它把单片机应用拆解成了一个个独立的功能模块，学生可以根据项目需求，像搭积木一样自由组合。这非常符合我们中职学生“在做中学”的认知规律。

核心基础模块：打牢地基

• 主机模块：采用DIP40封装的芯片，方便更换和仿真，还集成了ISP下载接口，学生编写完程序，用USB下载线就能烧录，即时看到效果，成就感满满。
• 电源与仿真模块：电源部分将单片机用线性电源和电机等大功率器件用开关电源分开供电，这个细节很专业，能有效减少干扰。搭配的仿真器支持全功能仿真，调试时内部寄存器状态一目了然，对于初学者排查问题简直是“神器”。

人机交互模块：让作品会“说话”会“表达”

学生在做项目时，最兴奋的莫过于看到自己的程序能控制外部设备。这套装置提供了丰富的选择：

• 显示模块：从最基本的8位跑马灯、8位数码管，到1602字符液晶，再到12864绘图液晶和16×32点阵屏，覆盖了所有常用的显示方案。
• 指令与继电器模块：独立键盘、矩阵键盘用于输入，6路继电器（带光耦隔离）用于控制强电。学生用这些模块做个智能家居控制系统，就能直观理解输入、处理、输出的完整流程。

执行与感知模块：迈向真实的工控世界

这部分是培养学生综合能力的重点，也是TW-SRD3B的精华所在。

• 电机控制模块：同时集成了24V直流减速电机和220V交流减速电机，并且都带有光电计数器反馈。学生可以设计闭环控制程序，比如让电机精确转动5圈，这已经是简单的工业控制原型了。
• 步进电机控制模块：它创新地将电机轴转改为了水平直线运动，并配有刻度尺。学生能亲眼看到发一个脉冲，滑块走多远，步进电机的位置控制原理一下子就具象化了。再加上限位保护设计，即使程序写错了，设备也能自我保护，非常贴心。
• 传感器与温度控制模块：配备了数字量18B20和模拟量LM35两种温度传感器，并且都集成了加热电阻。学生可以做一个恒温控制实验，真切体会到传感器采集、AD转换、算法控制的全过程，而不是只对着Proteus仿真看波形。

服务于教学与竞赛：一机多用的实践平台

这几年，我们用TW-SRD3B做了很多事。日常教学中，它支撑了从《单片机基础》到《传感器技术》的多门课程实训。学生做课程设计，比如“基于单片机的智能小车”、“自动滴灌系统”等，都能在这套装置上找到合适的模块进行搭建。

同时，它也是我们备战省市单片机竞赛的主力设备。装置自带的安装底板，完全模拟了竞赛时快速搭建系统的要求。学生在上面反复练习模块布局、电路连接和程序调试，到了赛场自然心里有底。电脑推车的设计也很人性化，显示器、键盘、鼠标分层摆放，让操作台面始终保持整洁。

结语

总的来说，TW-SRD3B单片机应用实训考核装置对我们职业院校而言，不仅仅是一套教学设备，更是一个能激发学生兴趣、培养工程思维、衔接未来岗位的实践平台。它让学生在动手过程中，逐步建立起对单片机系统的整体认识。如果你也在寻找能真正“用起来”、让学生“动起来”的实训方案，不妨深入了解一下这款设备，或许它能给你的课堂带来一些不一样的改变。
