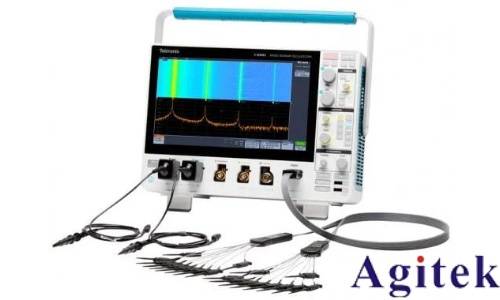

在高速数字通信系统中，信号完整性直接决定了数据传输的可靠性。泰克示波器MDO32凭借其强大的信号分析能力，成为工程师进行信号质量评估的重要工具，尤其其眼图分析功能，能直观呈现以太网等高速信号的传输状态。正确使用该功能，可高效完成信号调试与故障排查。

一、前期准备：合理配置示波器参数

使用MDO32进行眼图分析前，需完成基础设置。首先将探头正确连接至被测设备的以太网接口，接地线务必连接至电路地，确保信号参考一致。打开示波器后，选择对应通道（如CH1），设置垂直灵敏度（V/div），使信号幅度占据屏幕约80%，避免削波或幅度过小影响精度。时间基准（s/div）应根据信号速率调整，建议在单位间隔（UI）内显示1-2个周期，确保波形清晰展开。

采样率设置至关重要。依据奈奎斯特采样定理，采样率应至少为信号最高频率的两倍，对于10 Gbps类高速信号，建议设置为10 GS/s以上，甚至达到50 GS/s，以准确还原信号细节。同时可启用“高分辨率模式”，提升垂直测量精度。

二、触发设置与眼图生成

稳定的触发是眼图清晰的基础。建议采用“边沿触发”模式，选择被测信号通道为触发源，将触发电平设置在信号幅度的50%处，确保每次采集均同步于信号跳变沿。对于复杂协议，可启用“序列触发”功能，捕获特定事件序列。

进入菜单后，选择“Eye Diagram Analysis”或“Eye Analysis”功能模块，示波器将自动启动眼图生成流程。系统会通过自动时钟恢复算法，从信号中提取时钟信息，实现多周期波形的叠加对齐，形成稳定的眼图。

三、眼图解读与高级分析

眼图生成后，可通过观察“眼睛”的张开程度判断信号质量：眼图张得越开，说明信号失真小、抖动低；若眼图闭合，则可能存在反射、串扰或噪声干扰。交叉点集中且清晰，代表时序稳定；噪声边界模糊则提示信噪比下降。

进一步可启用“Jitter Analysis”功能，测量随机抖动（RJ）、确定性抖动（DJ）及时间间隔误差（TIE），结果以统计直方图呈现，帮助定位抖动来源。在低信噪比场景下，可开启“余晖模式”，通过色级变化直观显示信号出现概率，突出异常事件。

此外，MDO32支持抖动与噪声联合分析，结合频谱视图可排查干扰源，为优化传输链路提供数据支持。

四、注意事项

测试中应选用合适探头，高频信号建议使用差分探头（如TPP0850），减少地线引入的噪声。测试环境应保持电磁屏蔽，定期使用校准套件对示波器进行幅值与时间基准校准，确保测量结果可靠。

掌握泰克MDO32的眼图分析功能，不仅能快速评估信号质量，更能深入挖掘潜在问题，是高速电路调试不可或缺的技术手段。
