伏达+南芯芯片方案加持，凯博科技三合一屏显Qi2.2无线充拆解
前言
充电头网拿到了凯博科技推出的一款三合一无线充，这款无线充具备屏幕显示，具备三个无线充电位置，还支持Qi2.2无线充电。屏幕可进行时钟显示，输入电压电流显示，支持每个无线充电设备的输出功率显示，还支持蓝牙连接手机授时。
无线充可以同时为手机，耳机和手表进行无线充电，顶部的磁吸无线充模块支持角度调节，可以为手机提供25W充电功率，并内置散热风扇降温。磁吸无线充模块采用悬浮设计，水平使用时也不影响风扇散热。
机身侧面设有触摸开关，通电状态下长按可自动弹出或收回手表无线充，充电状态下双击可以打开/关闭散热风扇，提升使用体验。在手机磁吸无线充下方为耳机无线充，支持5W充电功率，手表无线充支持苹果/三星手表2.5W充电功率。下面就带来这款三合一屏显无线充的拆解，一起看看内部的设计和用料。
凯博科技三合一屏显无线充外观
凯博科技三合一屏显无线充顶部设有磁吸无线充模块，支持旋转调节角度。机身正面为圆形屏幕，支持参数显示。

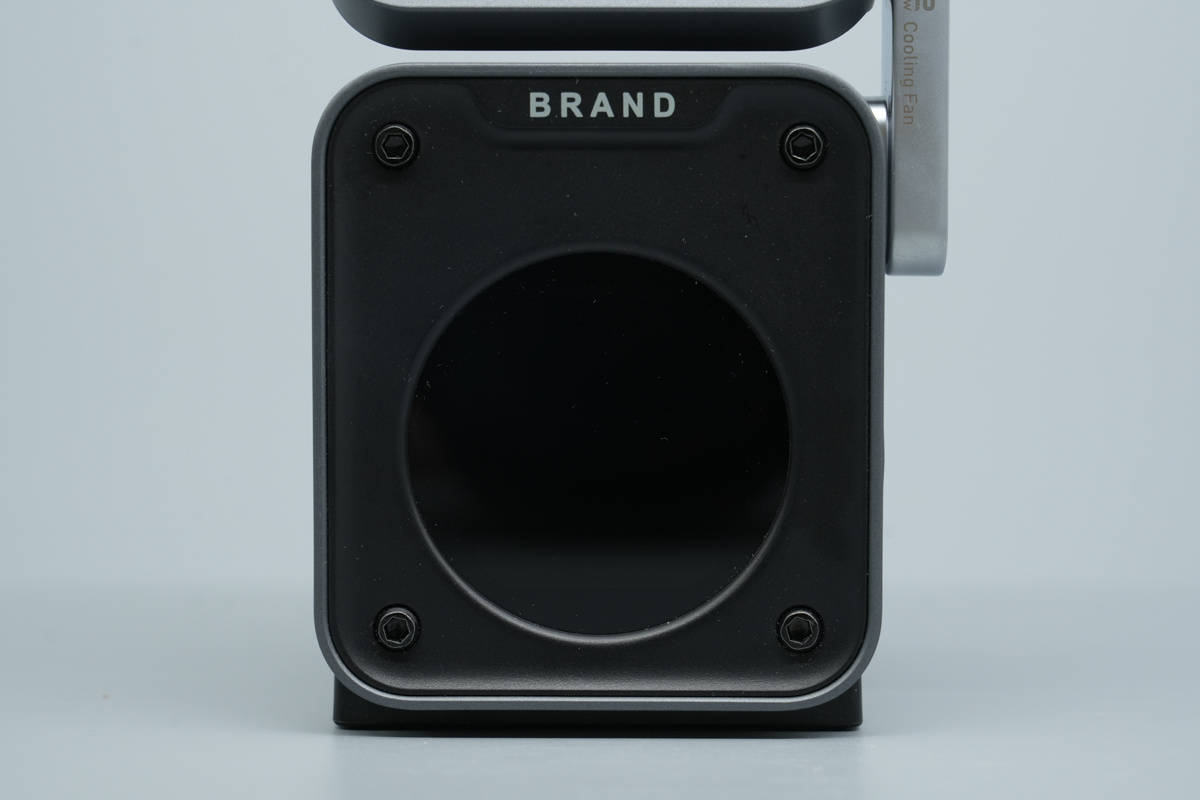

正面上方支持品牌定制。
正面圆形液晶屏幕特写。

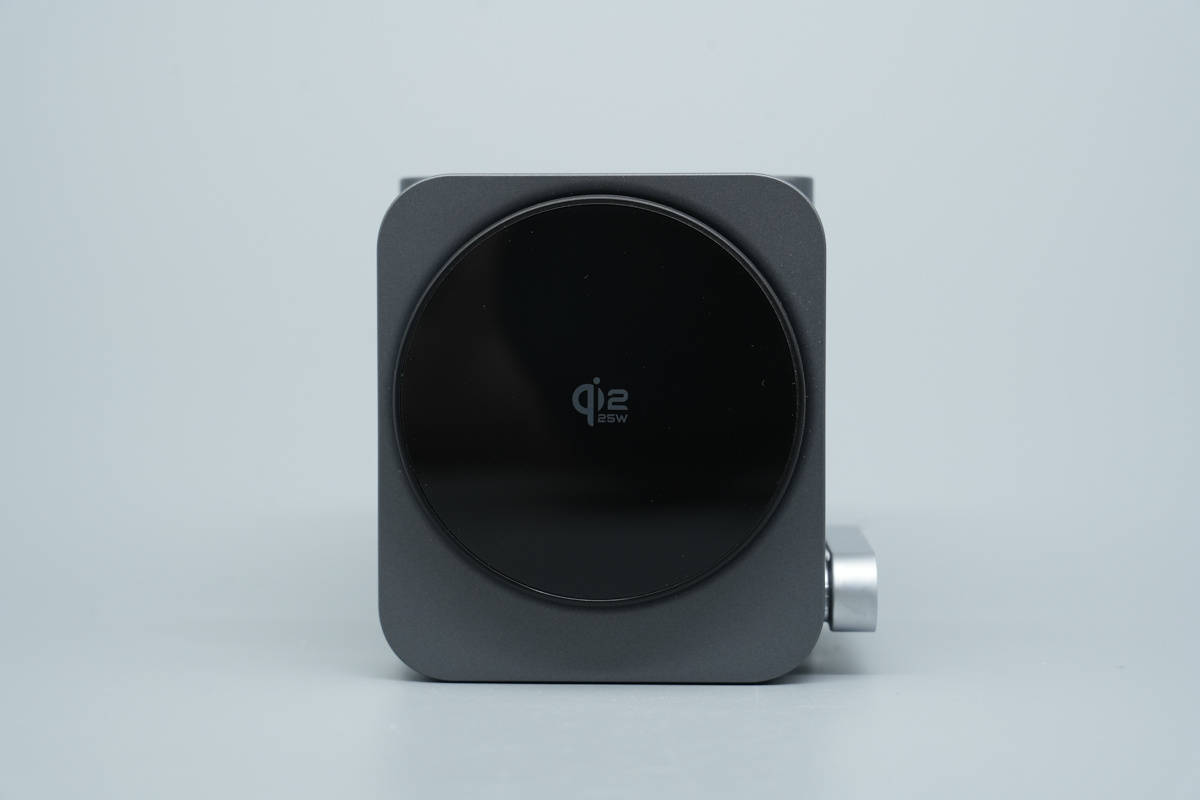

磁吸无线充模块顶部印有qi2 25W字样。
磁吸无线充模块背面设有散热风扇。
磁吸无线充模块下方为耳机无线充电板。

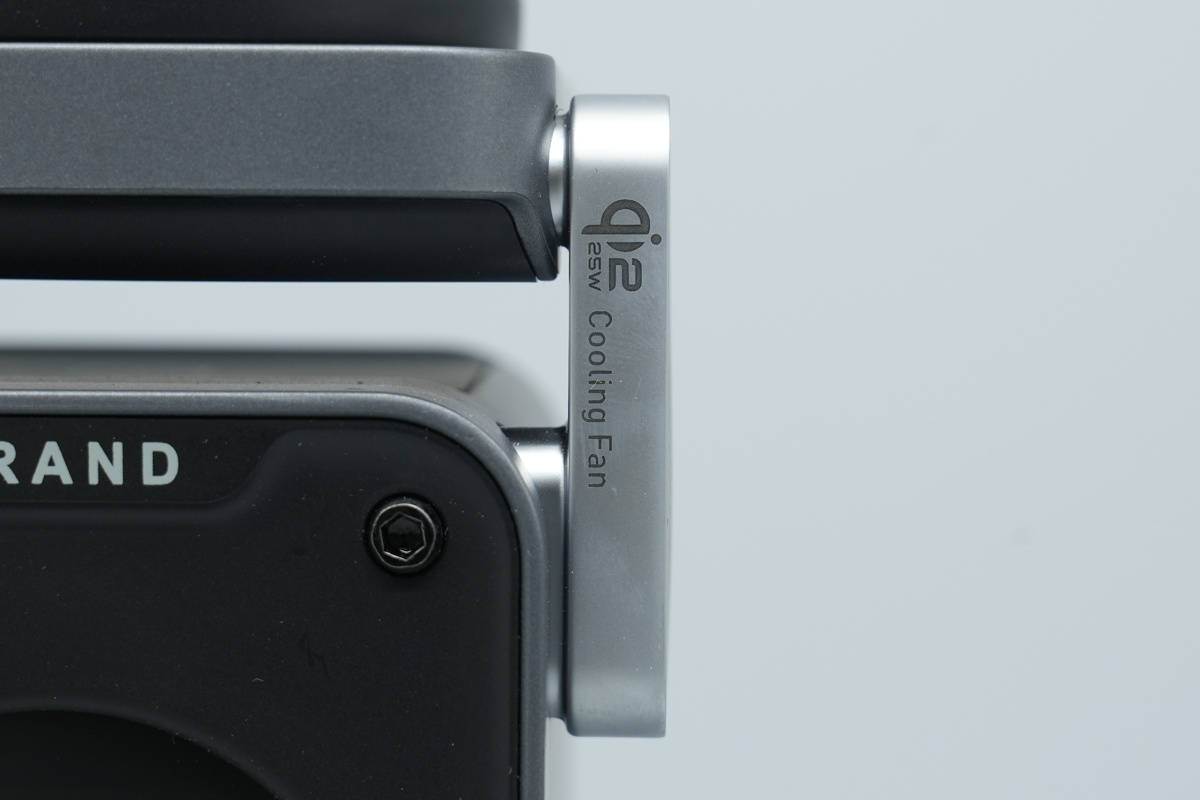

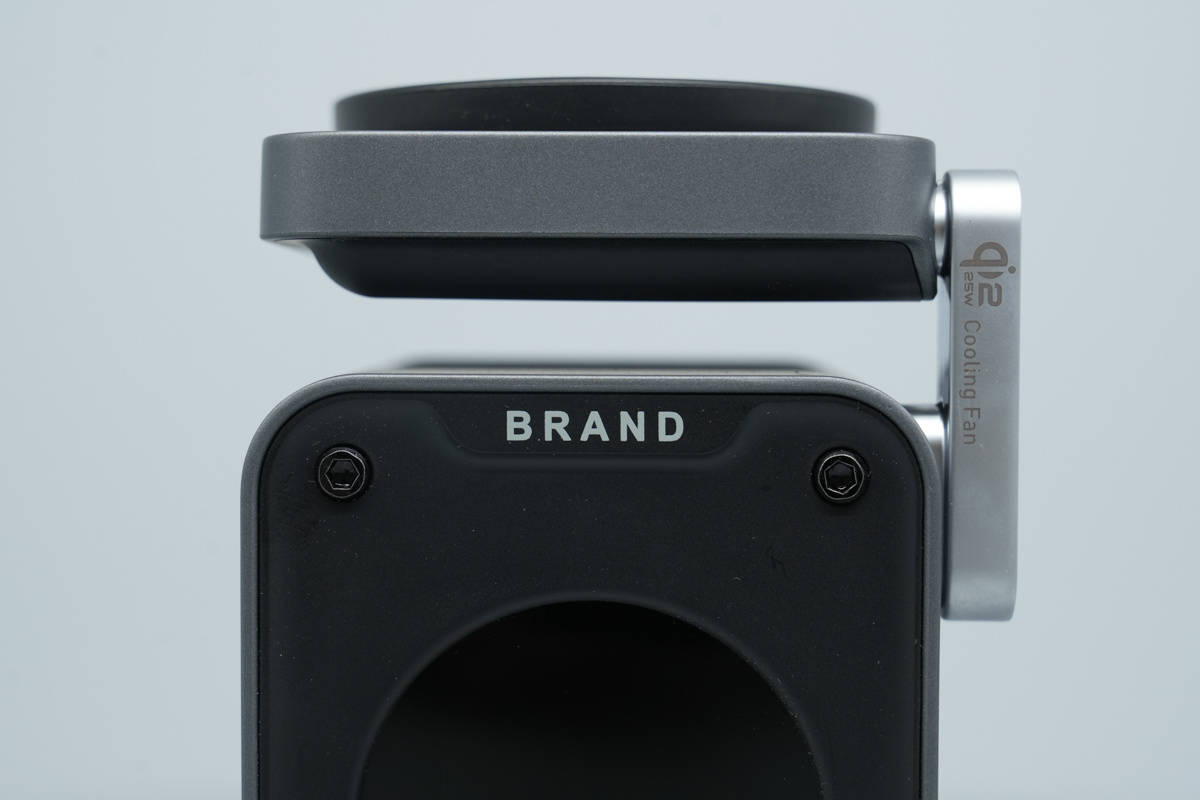

磁吸充电模块转轴印有qi2 25W标识，Cooling Fan表示内置散热风扇。

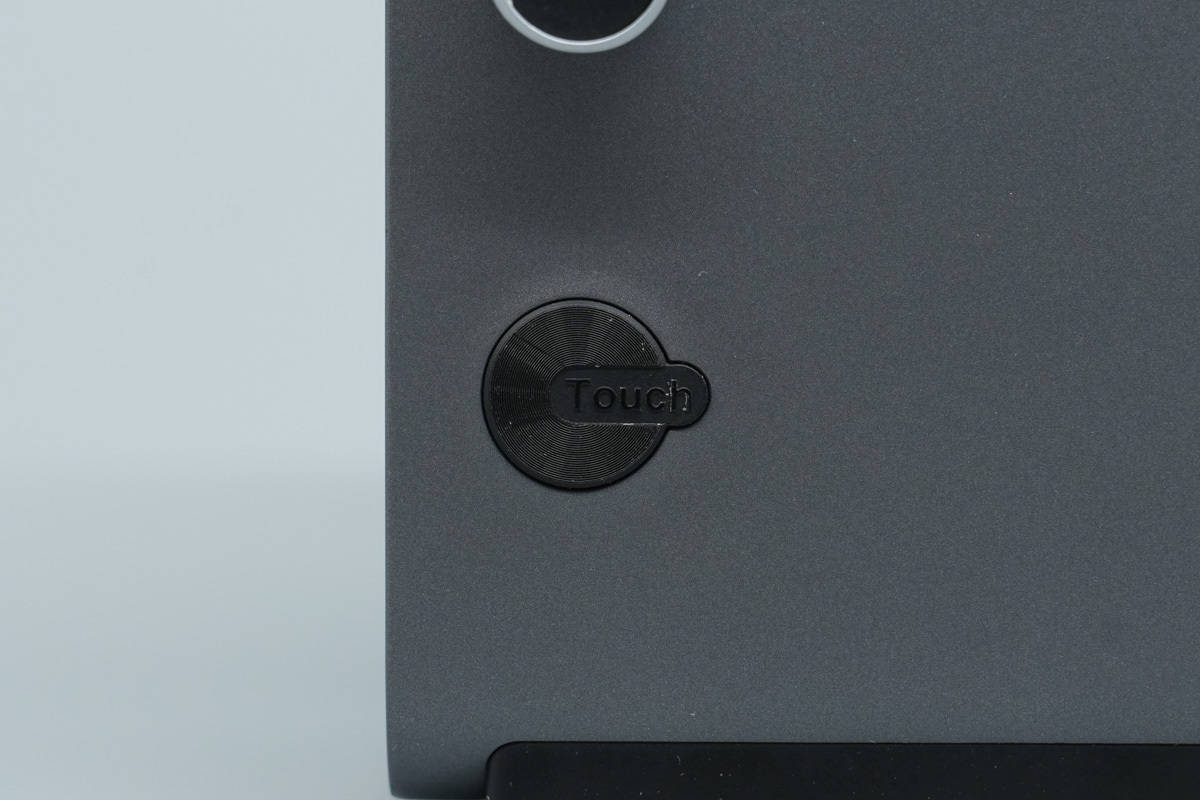

机身侧面设有触摸开关。
触摸i开关设有CD纹装饰。
另一侧设有手表无线充模块。

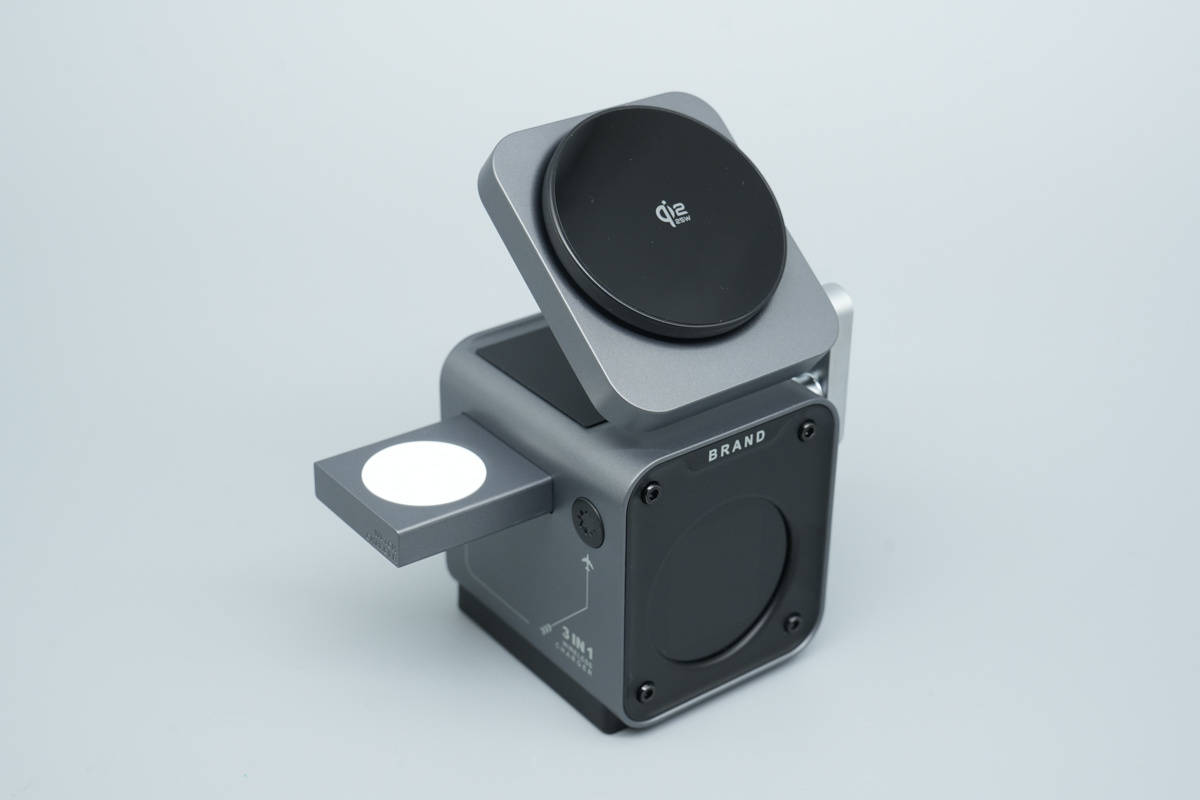

手表无线充模块伸出的状态一览。

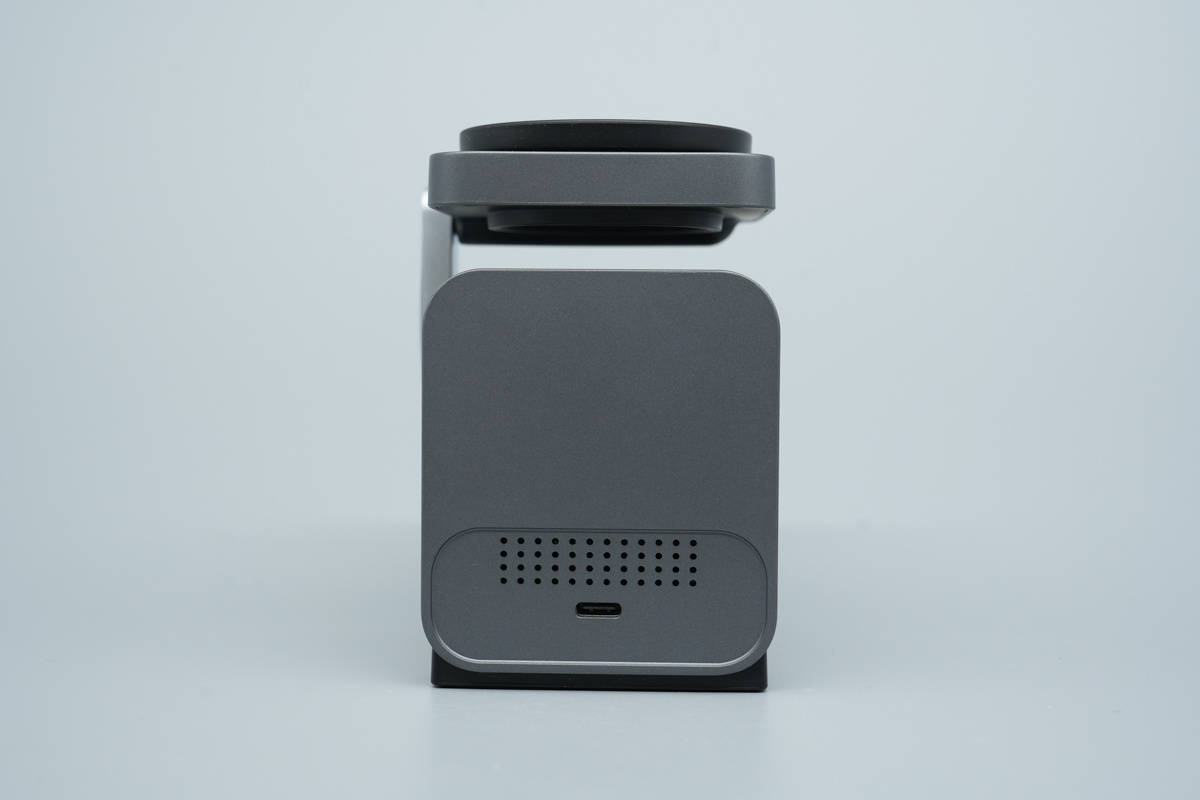

无线充尾部设有USB-C插座。

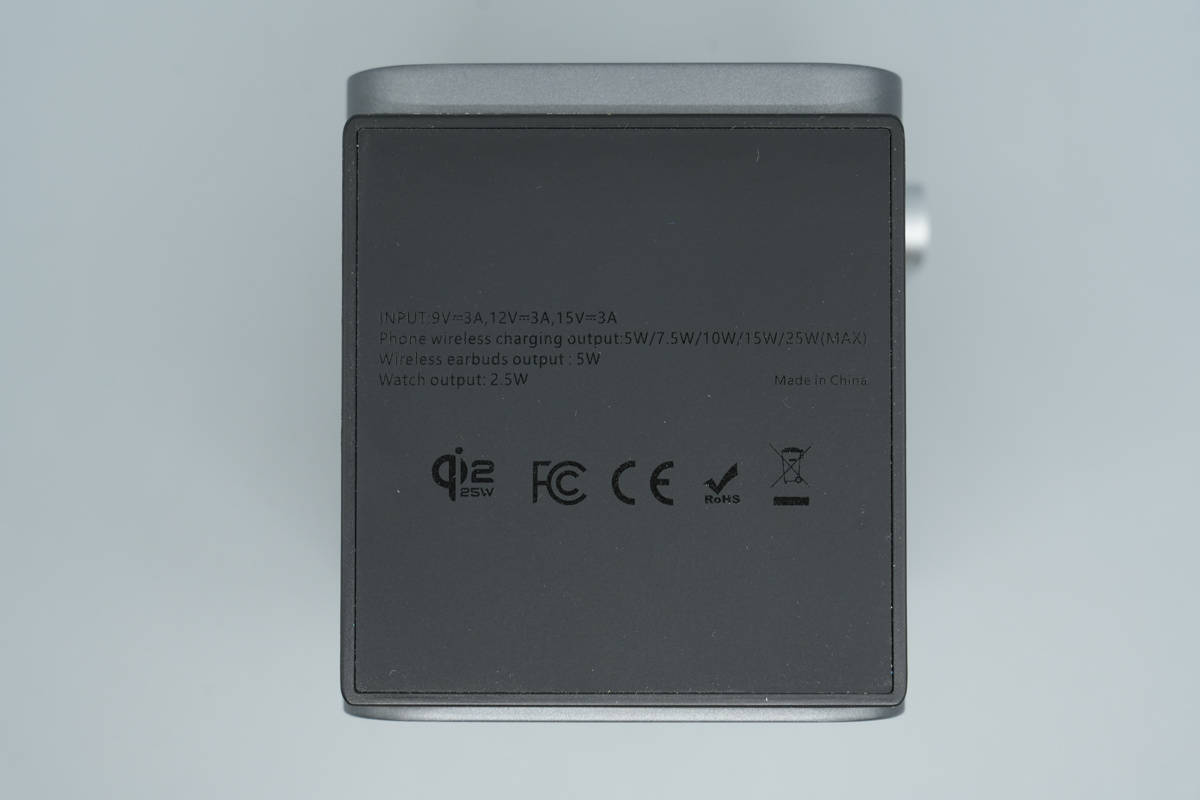

底部设有防滑胶垫，并印有参数信息。

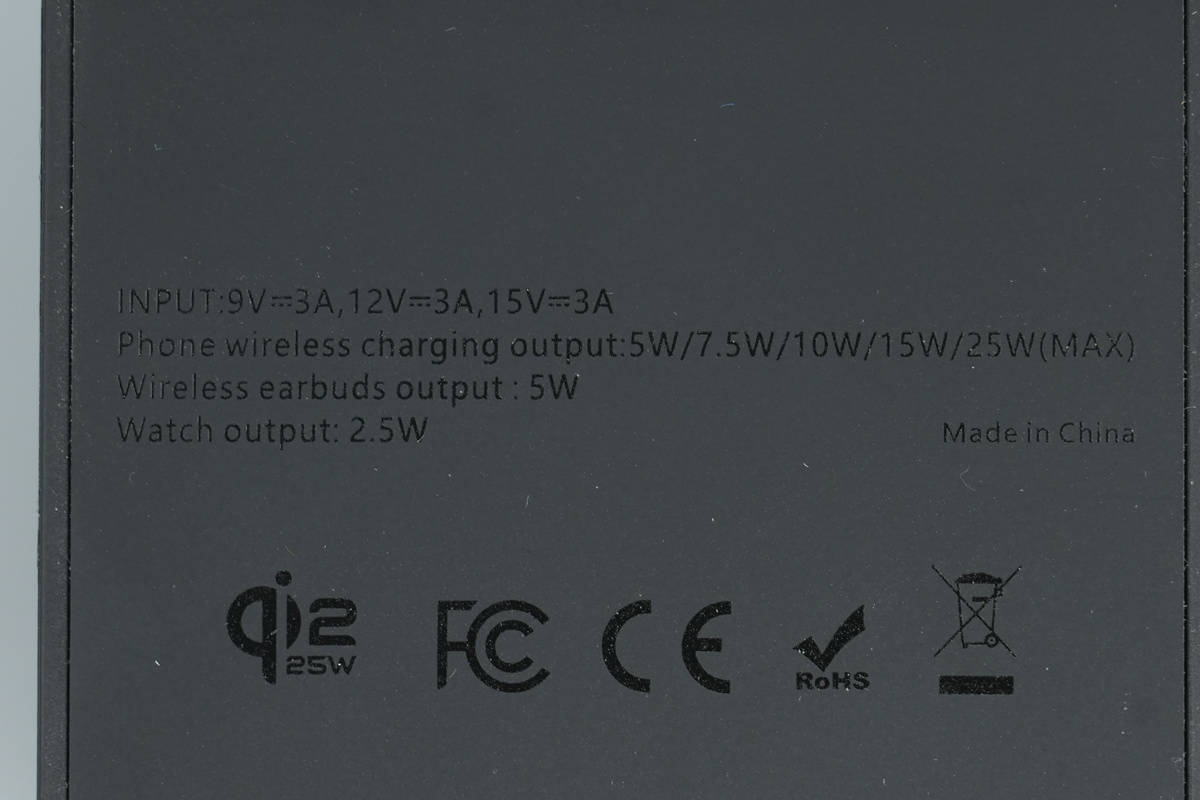

产品参数特写：
输入：9V3A，12V3A，15V3A
手机无线充电输出：5W/7.5W/10W/15W/25W（MAX）
耳机无线充电输出：5W
手表无线充电输出：2.5W

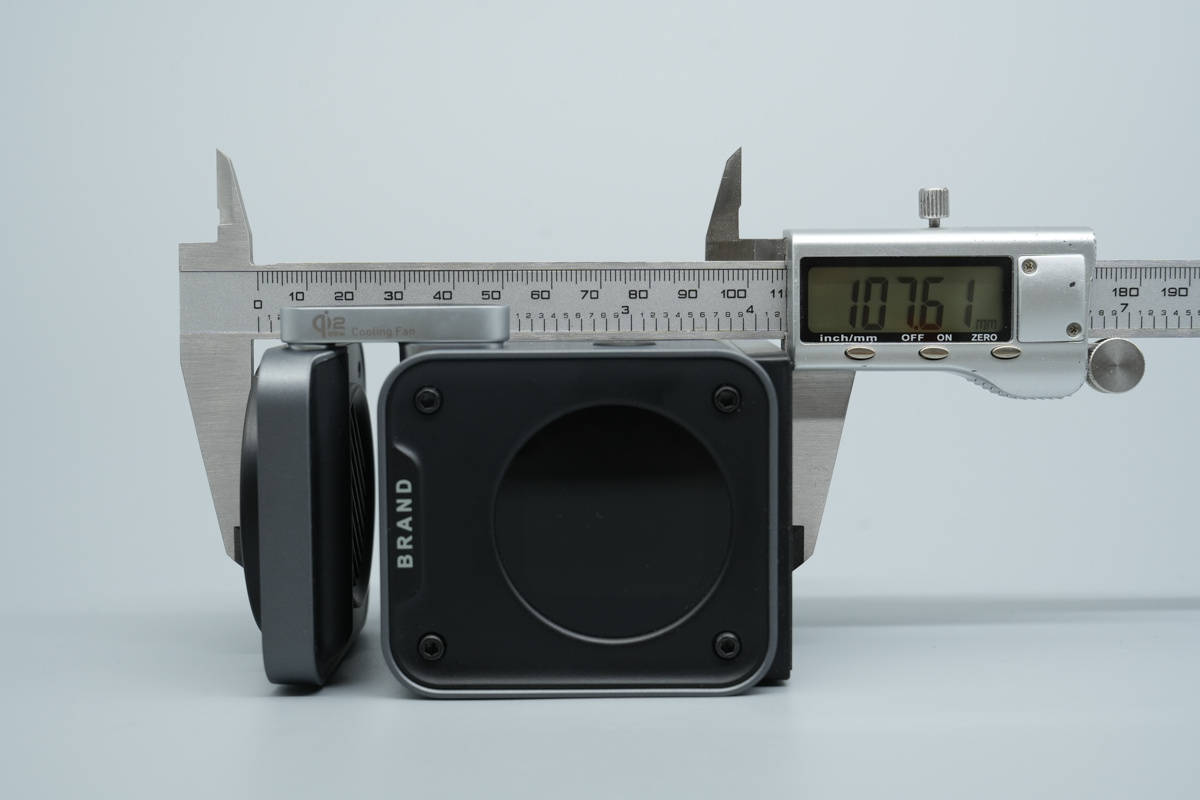

机身高度约为107.6mm。

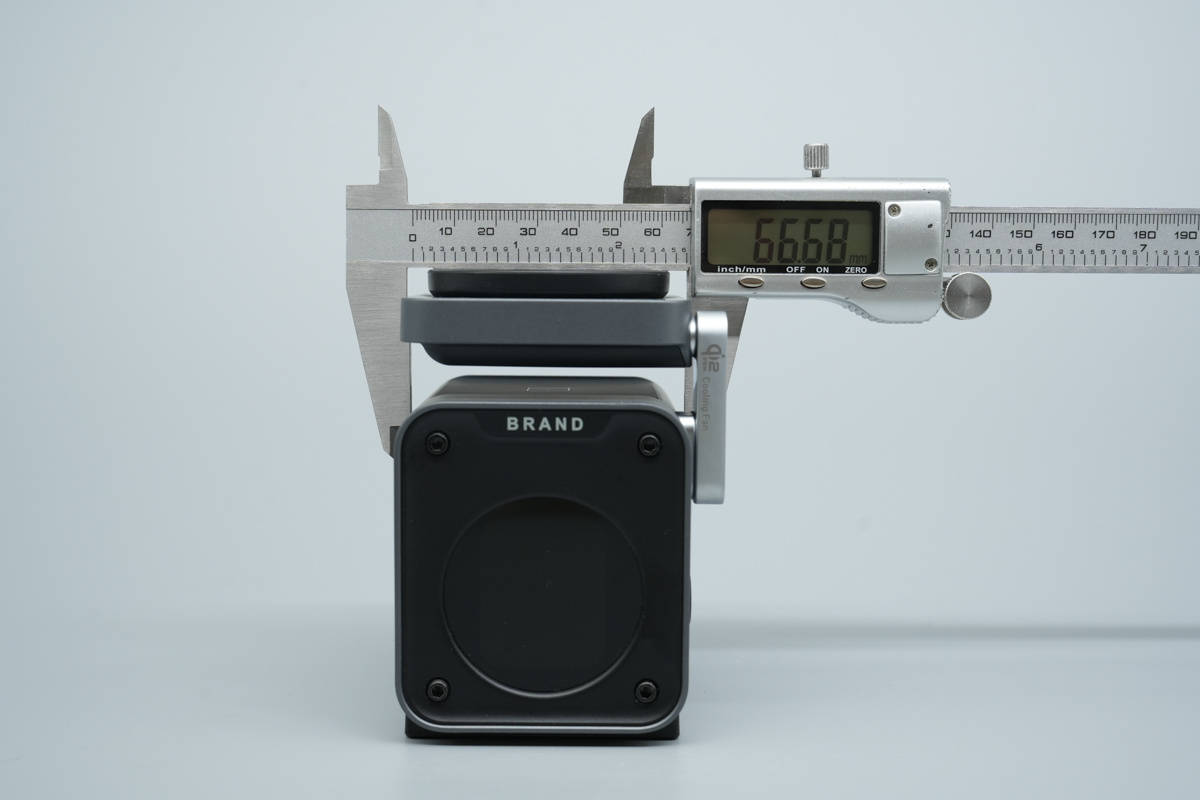

机身宽度约为66.7mm。

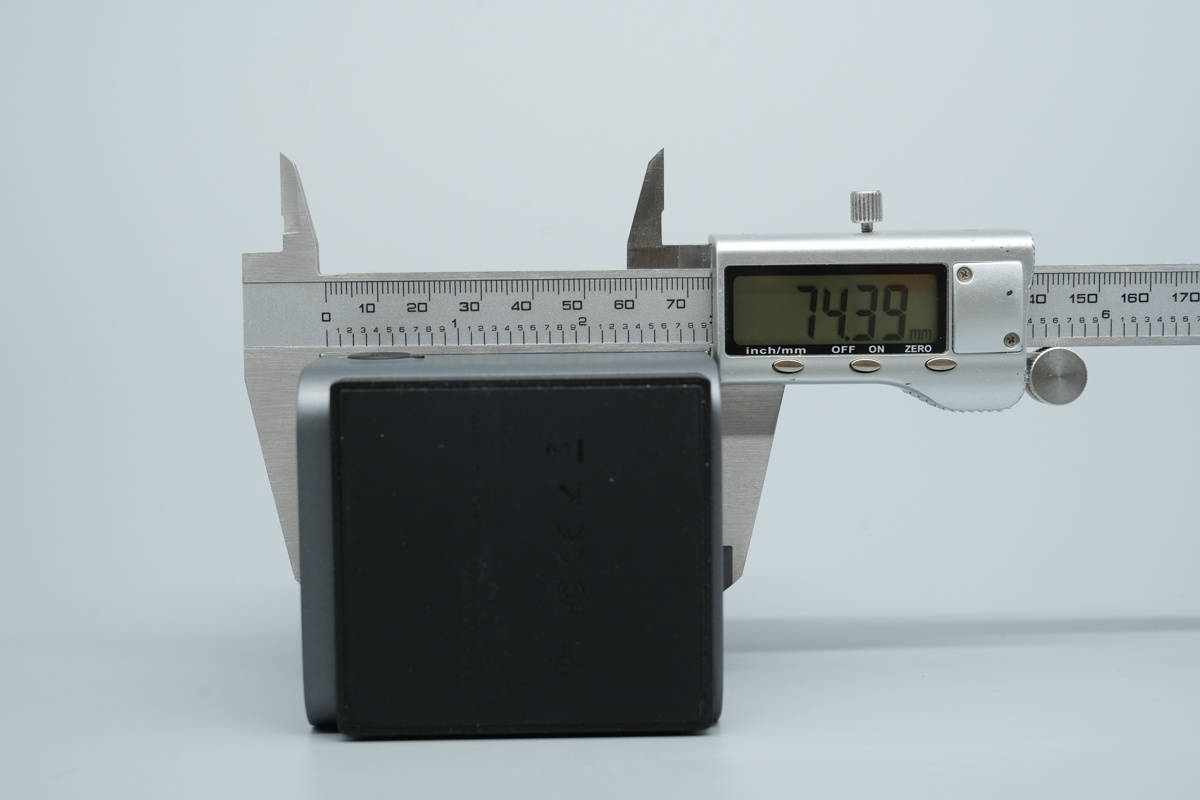

机身深度约为74.4mm。

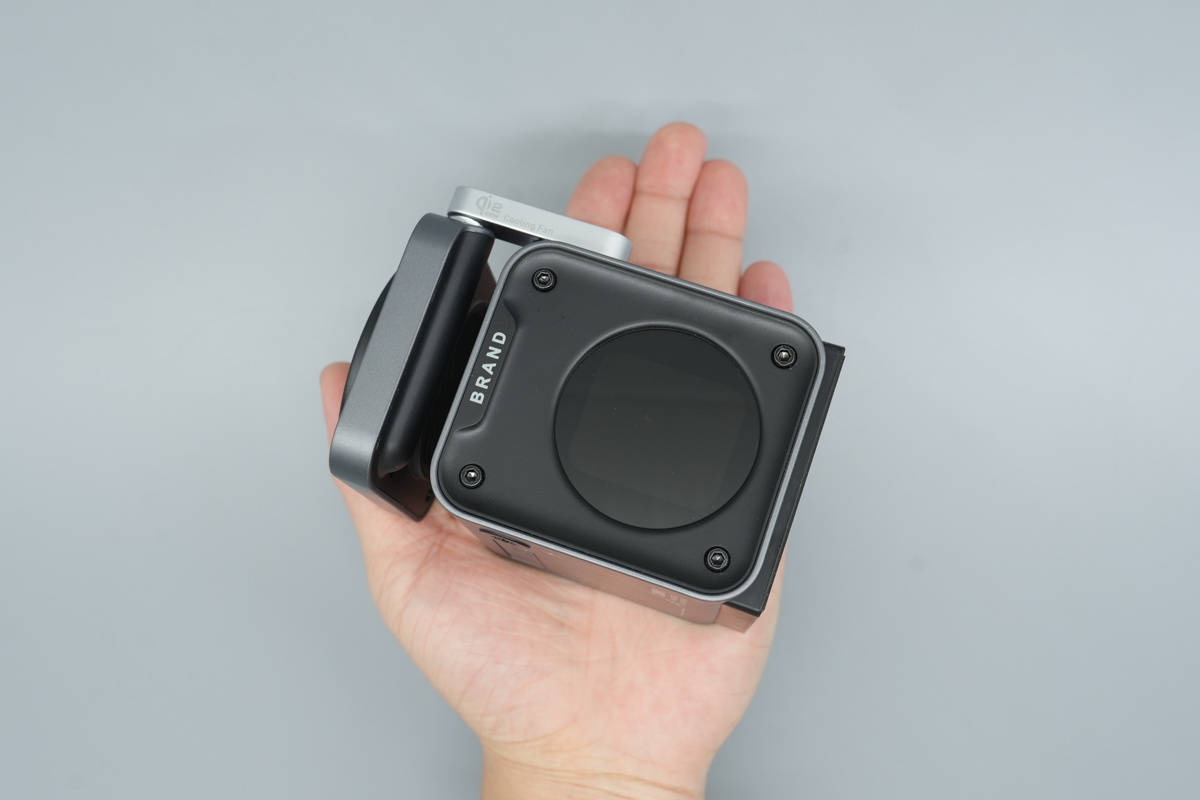

无线充电器拿在手上的大小直观感受。

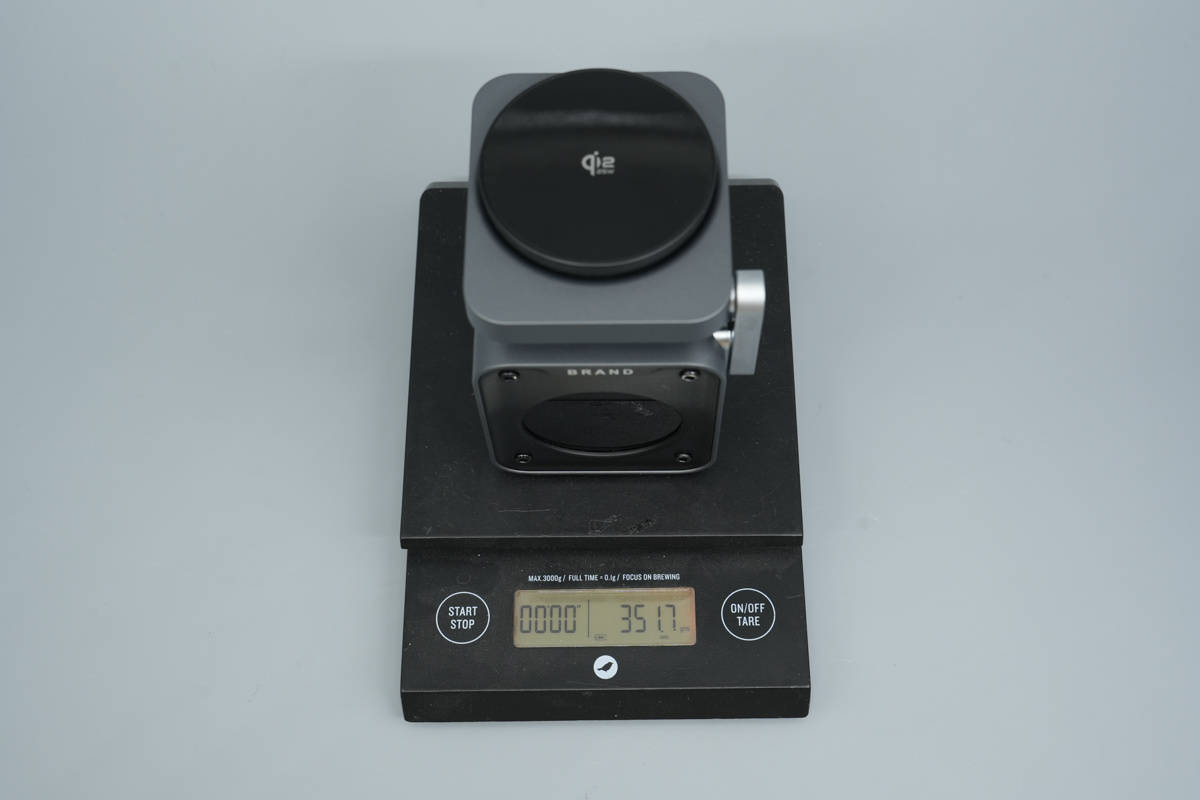

测得无线充电器重量约为352g。
接通电源，屏幕显示当前连接的输入档位为15V 3A，输入功率为45W。

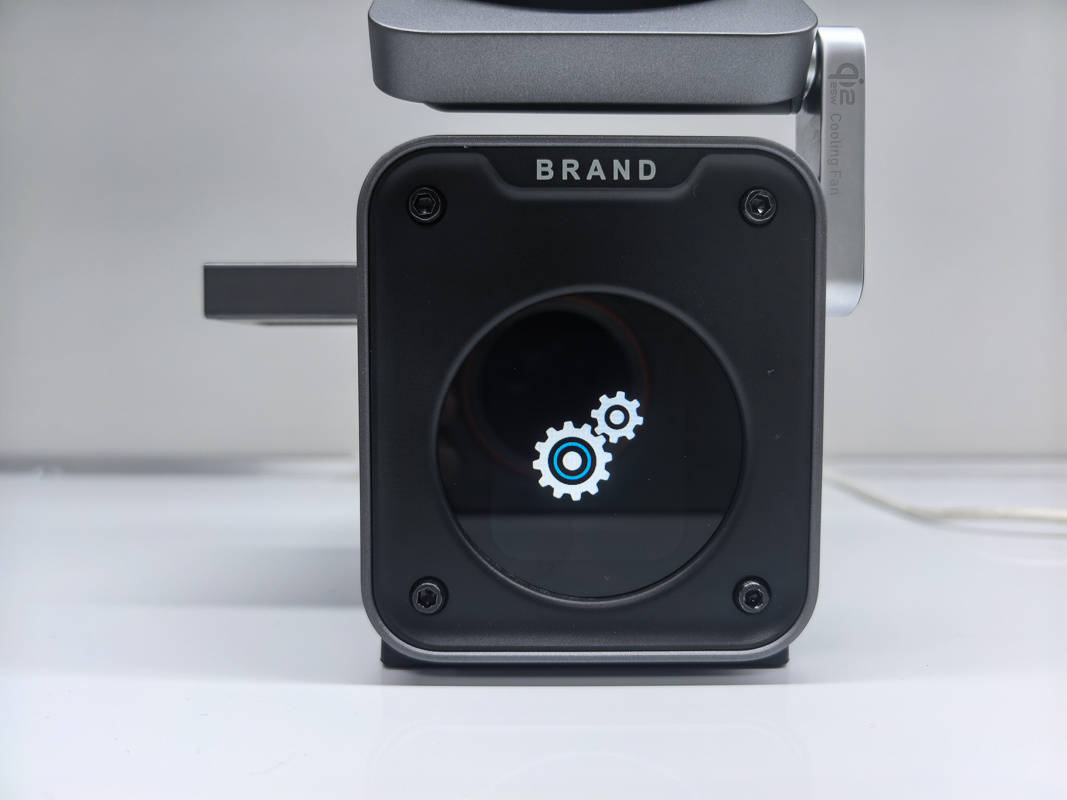

长按触摸按键3秒，屏幕显示齿轮图标，手表模组弹出/收回。
同时为iPhone 17 Pro手机，苹果手表和苹果耳机充电。

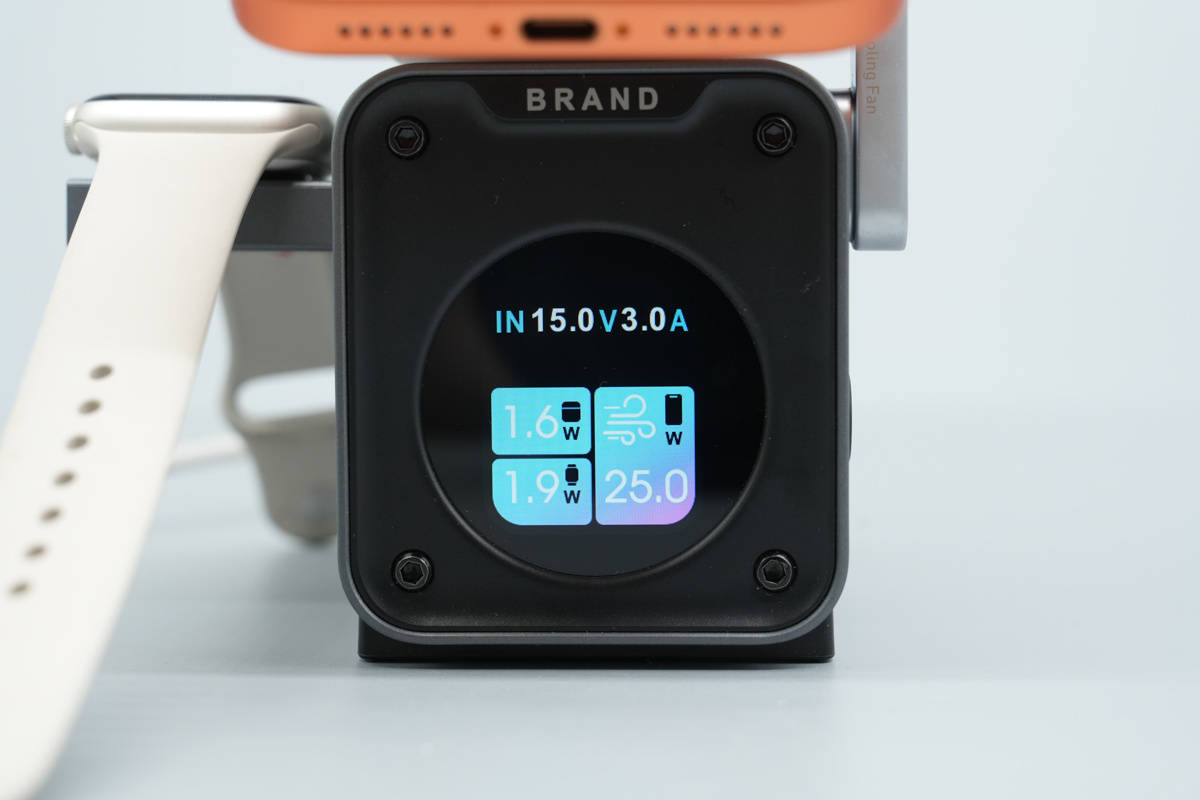

屏幕显示输入电压电流规格和单个设备的充电功率。
单独为手表充电时显示对应的图标和充电功率。
单独为耳机充电时显示对应的图标和充电功率。

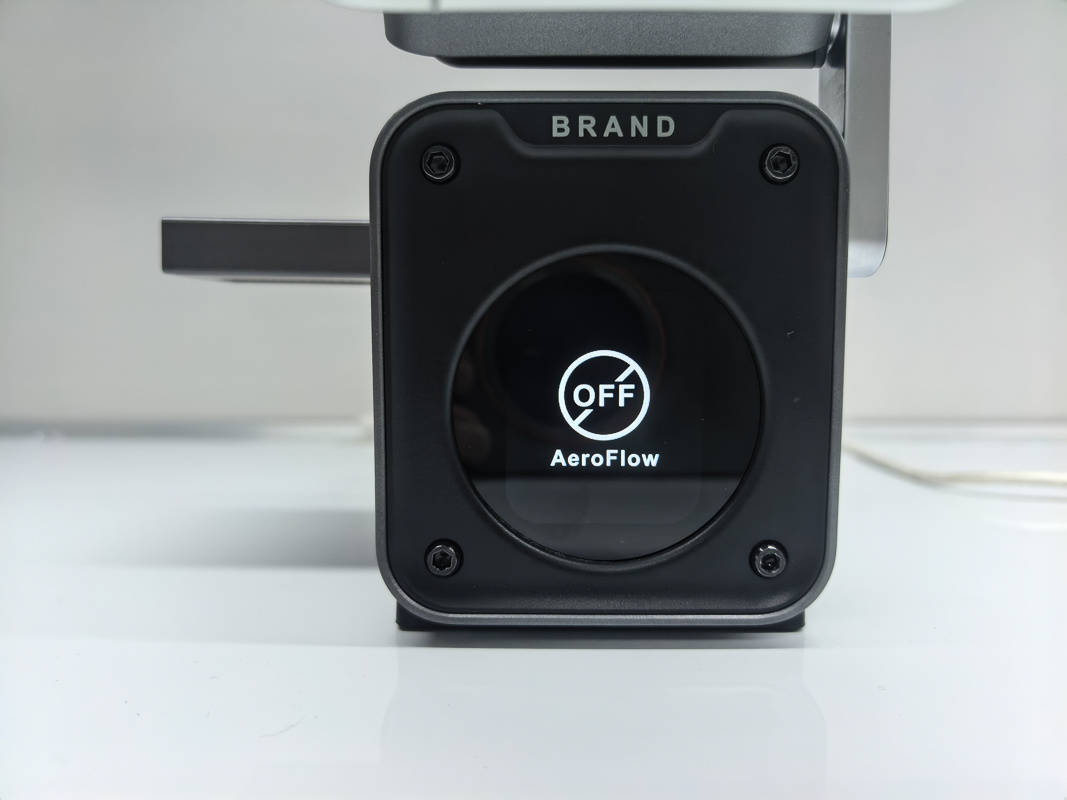

手机充电时双击关闭风扇，显示OFF AeroFlow图标。
手机充电时双击打开风扇，显示ON AeroFlow图标。
连接蓝牙后，同步显示当前时钟界面。
凯博科技三合一屏显无线充拆解
看完了凯博科技这款三合一屏显无线充的外观展示，下面就进行拆解，一起看看内部的设计和用料。

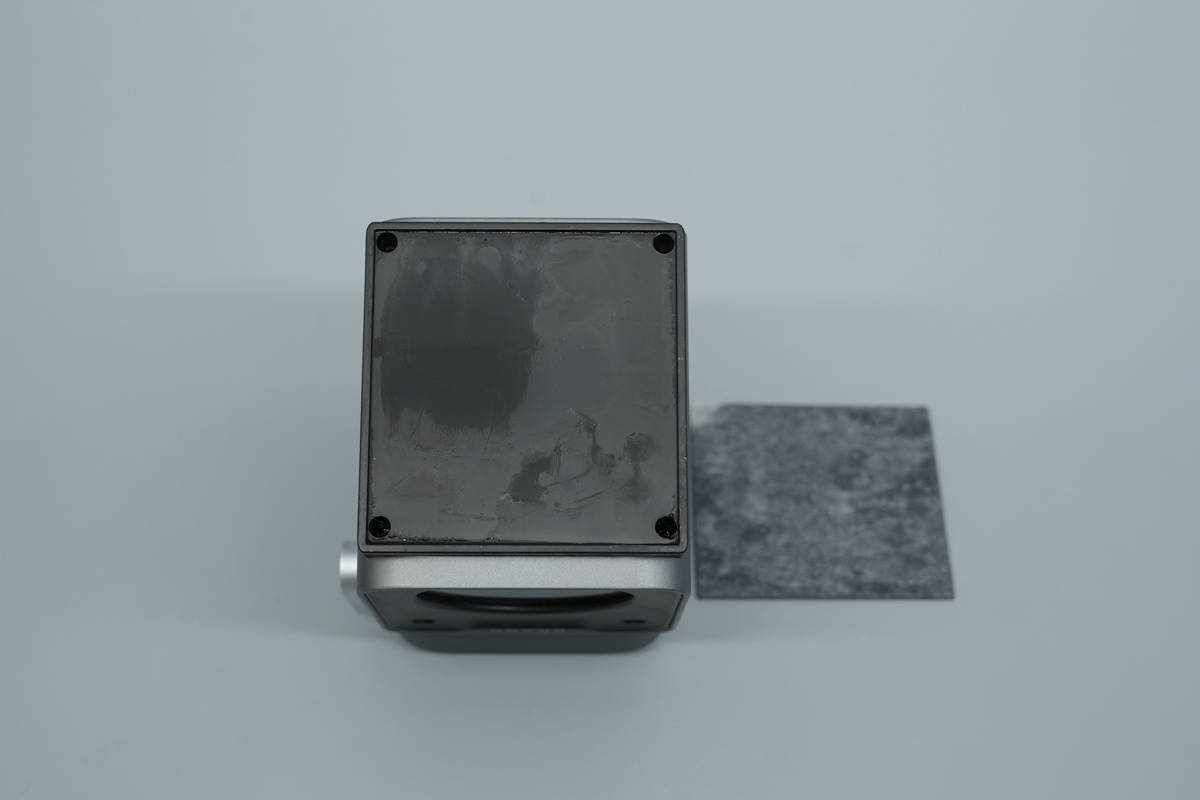

首先撕下机身底部的防滑脚垫，内部设有固定螺丝。
拧下螺丝拆下底盖，内部设有PCBA模块。
后盖内部使用螺丝固定配重铁板。
PCBA模块焊接连接无线充电线圈和散热风扇，屏幕和电机通过插接件连接。
耳机和手机无线充电线圈通过焊接连接。
磁吸无线充模块内部散热风扇通过导线焊接连接。
手表无线充通过漆包线焊接连接。

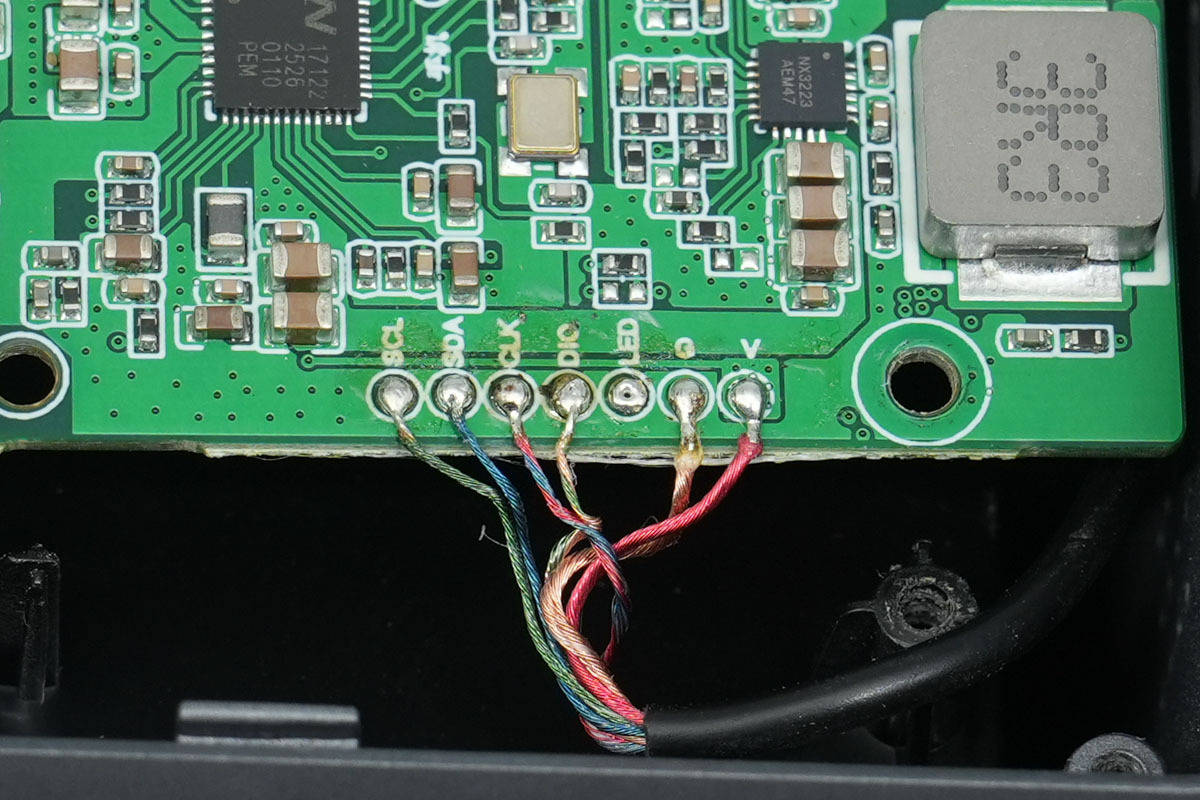

触摸按键通过导线焊接连接。
PCBA模块底部为USB-C母座，左上角设有耳机无线充电集成功率级芯片，下方设有手机无线充电谐振电容和切换开关管，并设有无线充电SOC，左下角设有同步升降压转换器和功率电感。右侧设有稳压电路和同步降压芯片和降压电感。
另一面设有蓝牙SOC，存储器和无线充电主控，右上角设有耳机无线充电谐振电容，右下角设有同步降压芯片和降压电感。
手机无线充电主控来自伏达半导体，型号NU17122，是一颗高度集成的高效无线充电发射芯片，芯片内部集成32位 MCU内核，运行频率为36MHz，集成128KB FLASH和8KB SRAM，支持WPC Qi2无线充电。
芯片内部集成高效率全桥和驱动器，集成高精度输入电流检测，集成LDO和开关降压，具备欠压保护，过压保护，过流保护和过热关闭。芯片具备I2C接口，UART接口，支持快充取电，采用QFN47封装。

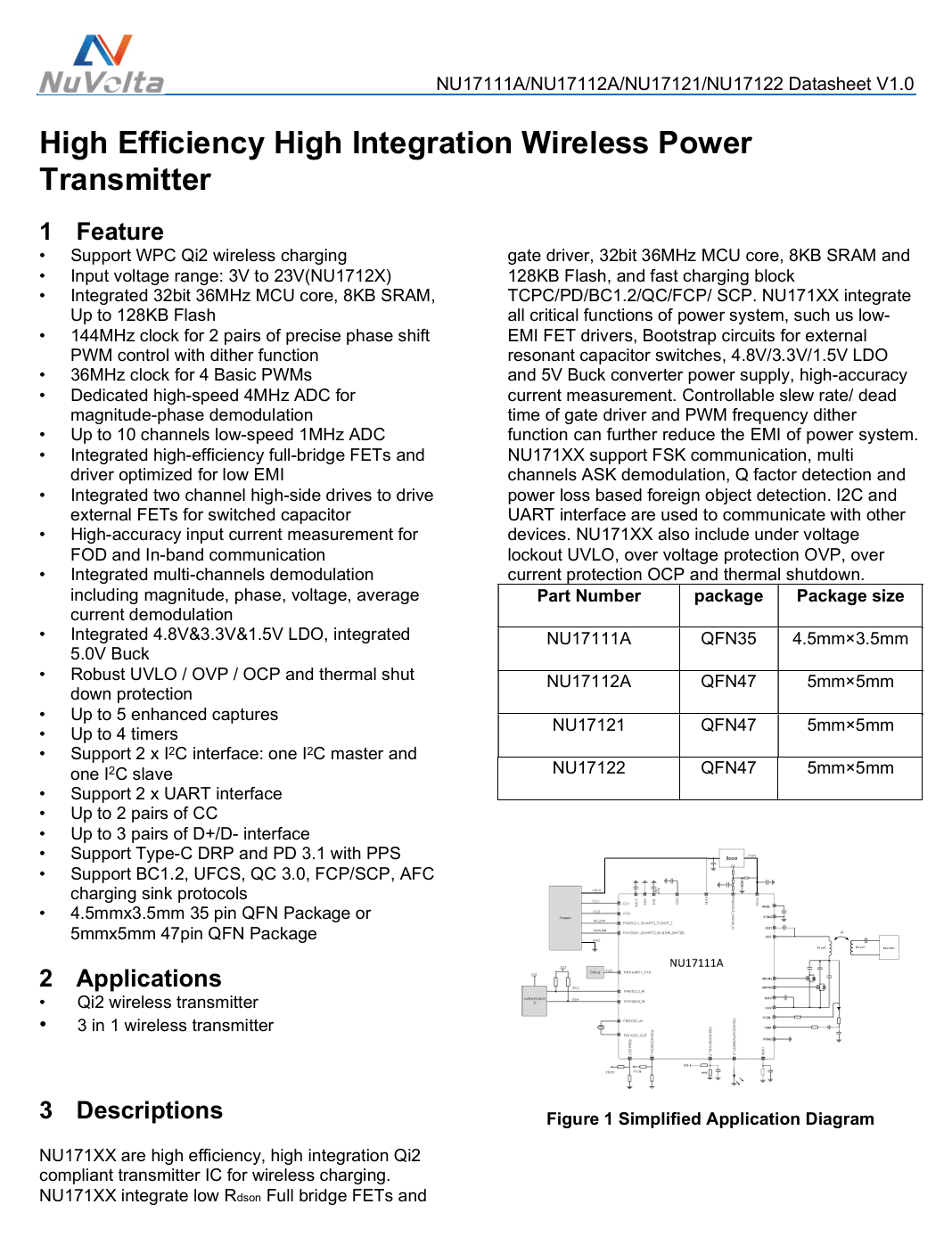

伏达半导体 NU17122 资料信息。

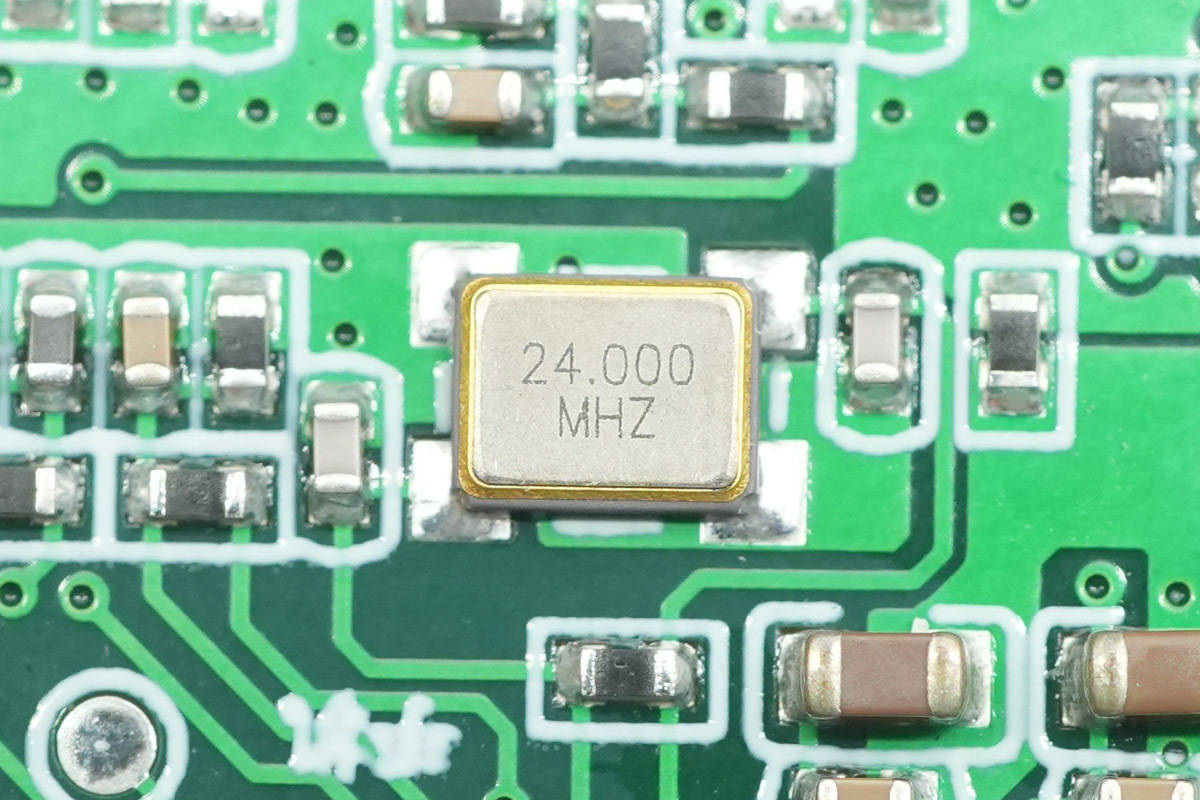

芯片外置24.000MHz时钟晶振特写。
鉴权芯片来自华大电子，丝印C02CW，型号CIU98_D QI，芯片支持ECC算法，内置硬件真随机数发生器，具备多种接口，具备多种可设置的低功耗模式，具有防SPA/DPA/DFA攻击的安全属性设置。
芯片支持1.62-5.5V工作电压，支持-40~85℃工作温度，支持非对称体系安全认证，支持非对称加解密等数据运算，支持数据、密钥、敏感数据存储功能，具备I2C接口，支持Qi2.2鉴权应用，采用DFN-8封装。

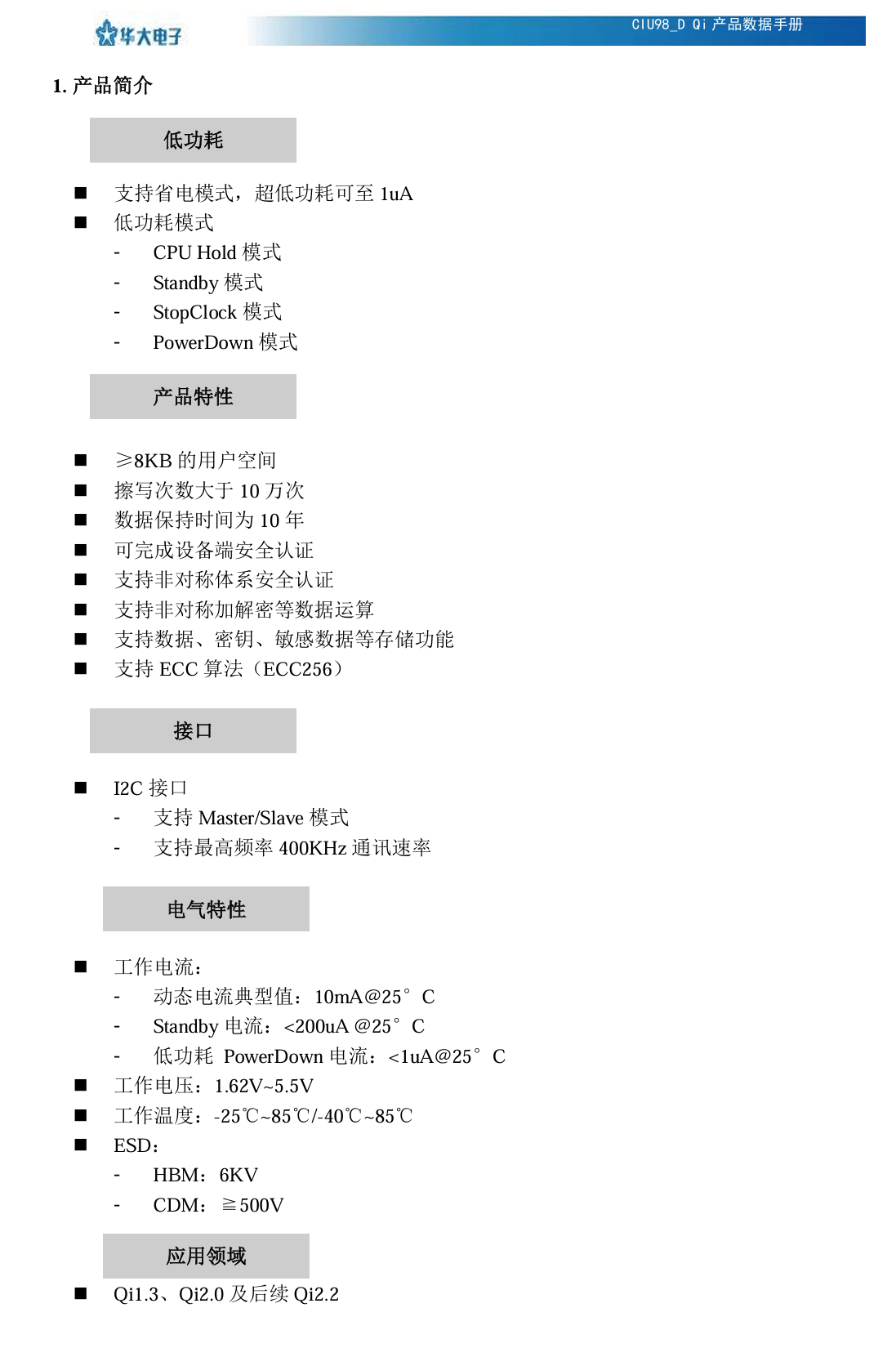

华大电子 CIU98_D QI 资料信息。
用于谐振电容切换的开关管来自祥瑞微，型号CRMQGL1019AD，为双NMOS，耐压100V，导阻22mΩ，采用PDFN3.3*3.3-8L-D封装。

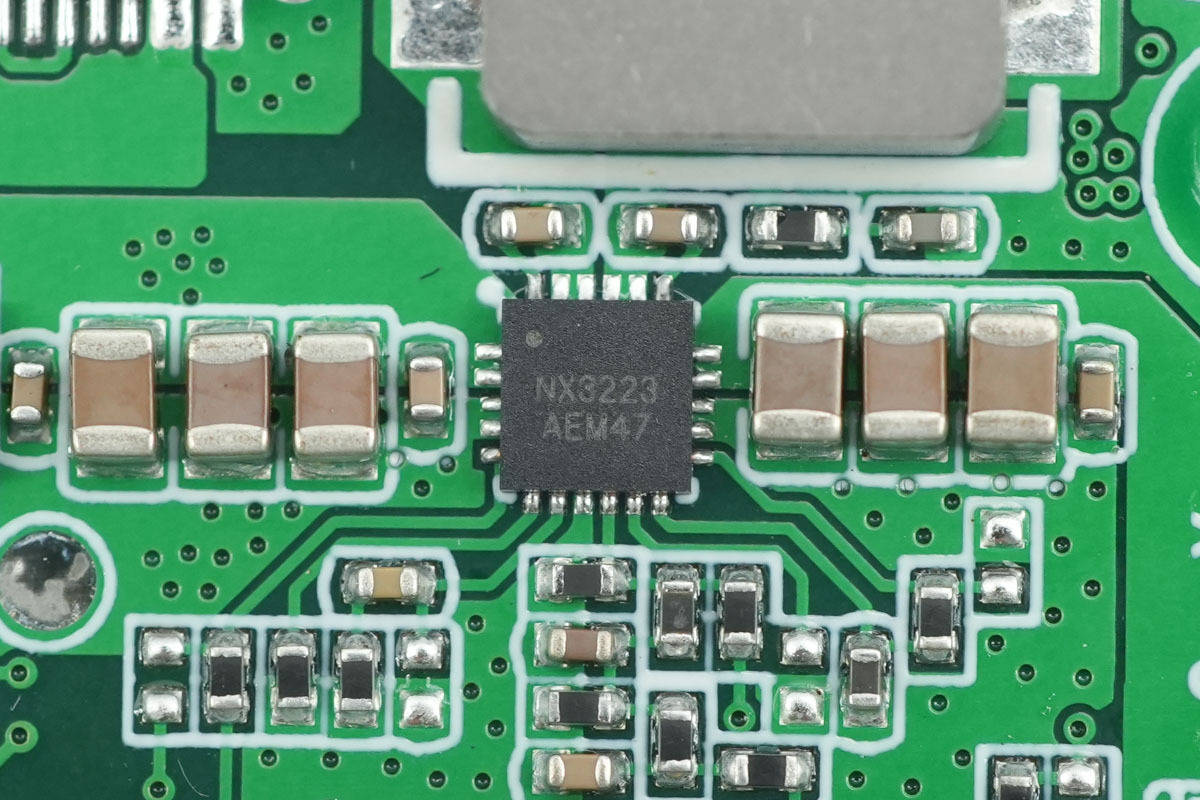

同步升降压转换器来自南芯科技，型号NX3223，芯片内部集成H桥开关管，外围元件精简。南芯科技NX3223支持2.7-22V输入电压，支持3到22V输出电压。NX3223支持10A电感电流限制，具备250K/500K/750K/1MHz开关频率，支持可调节的输出电流限制，强制PWM和PSM模式可选择，支持EN控制和可编程的欠压闭锁保护，支持输入和输出过电压保护，具备过热关断保护，采用QFN3*3-22封装。
南芯科技 NX3223 资料信息。

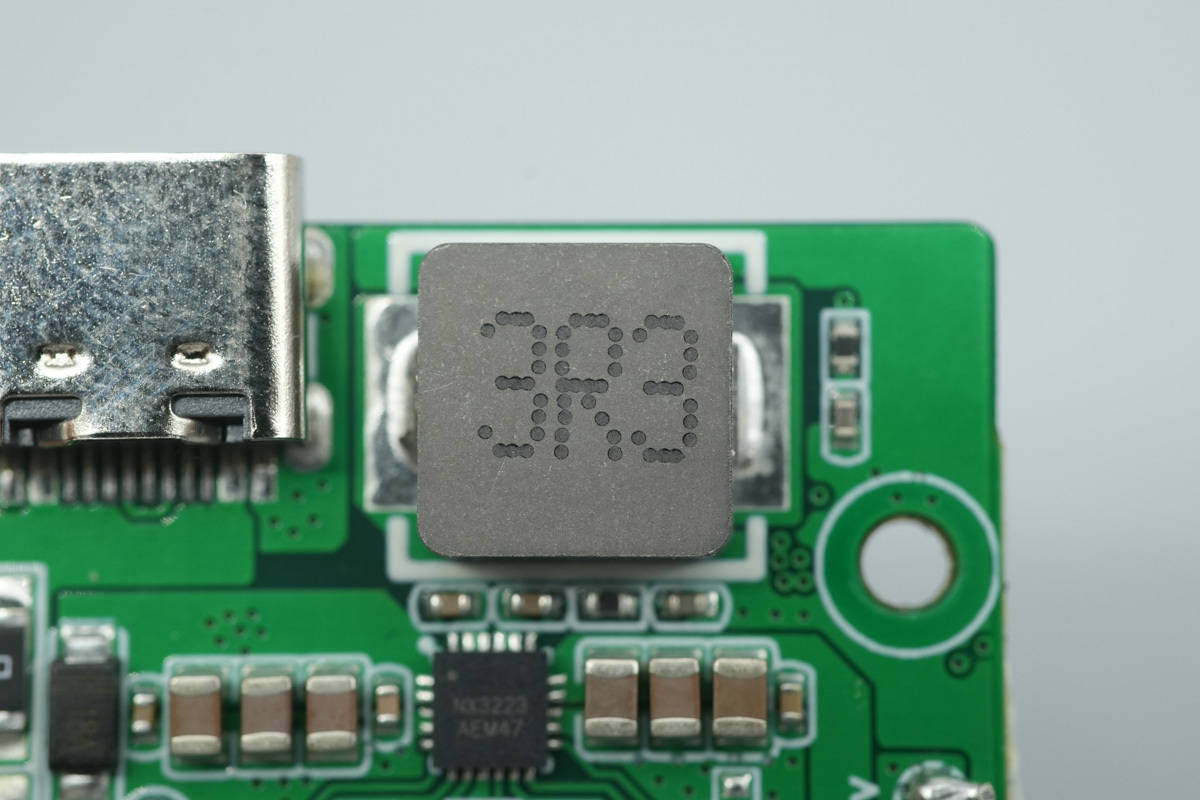

3.3μH合金电感用于升降压电压转换。
耳机无线充电主控来自利华芯，型号LHX122，采用QFN-32封装。

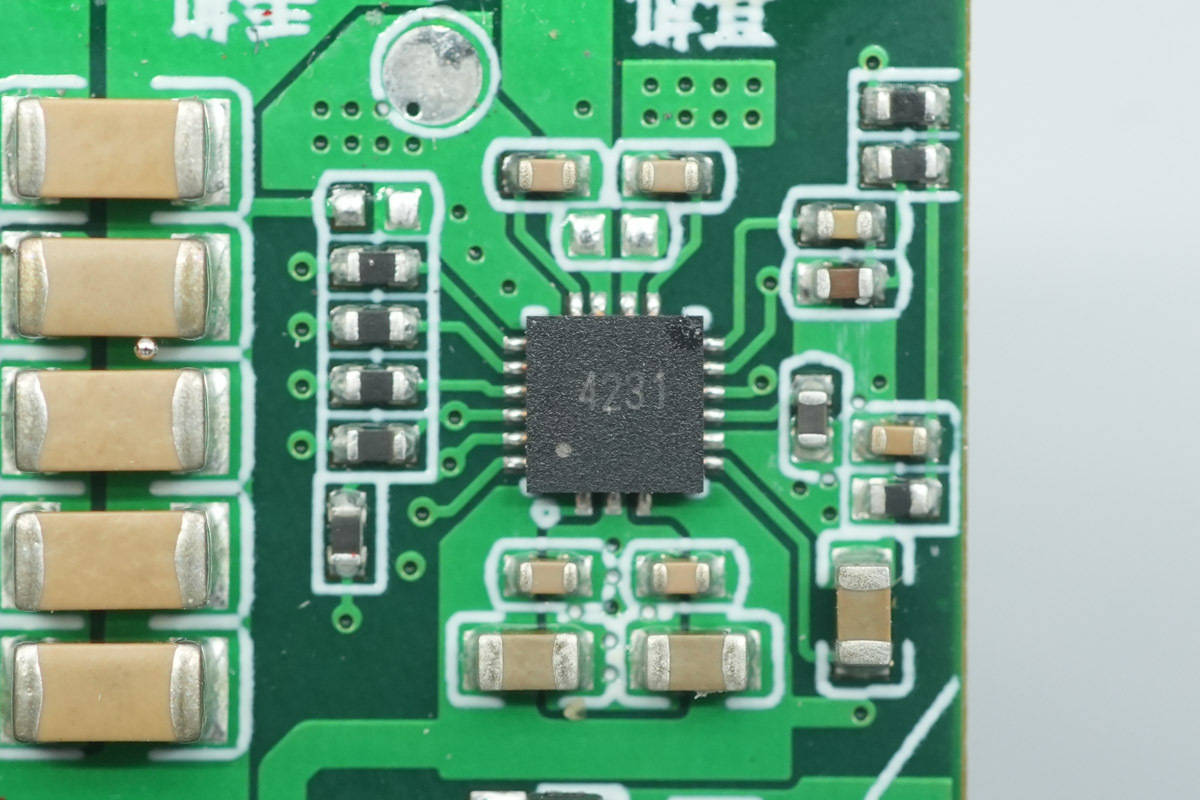

无线充电集成功率级来自芯洲科技，丝印4231，型号SCT64231，采用QFN-19封装。

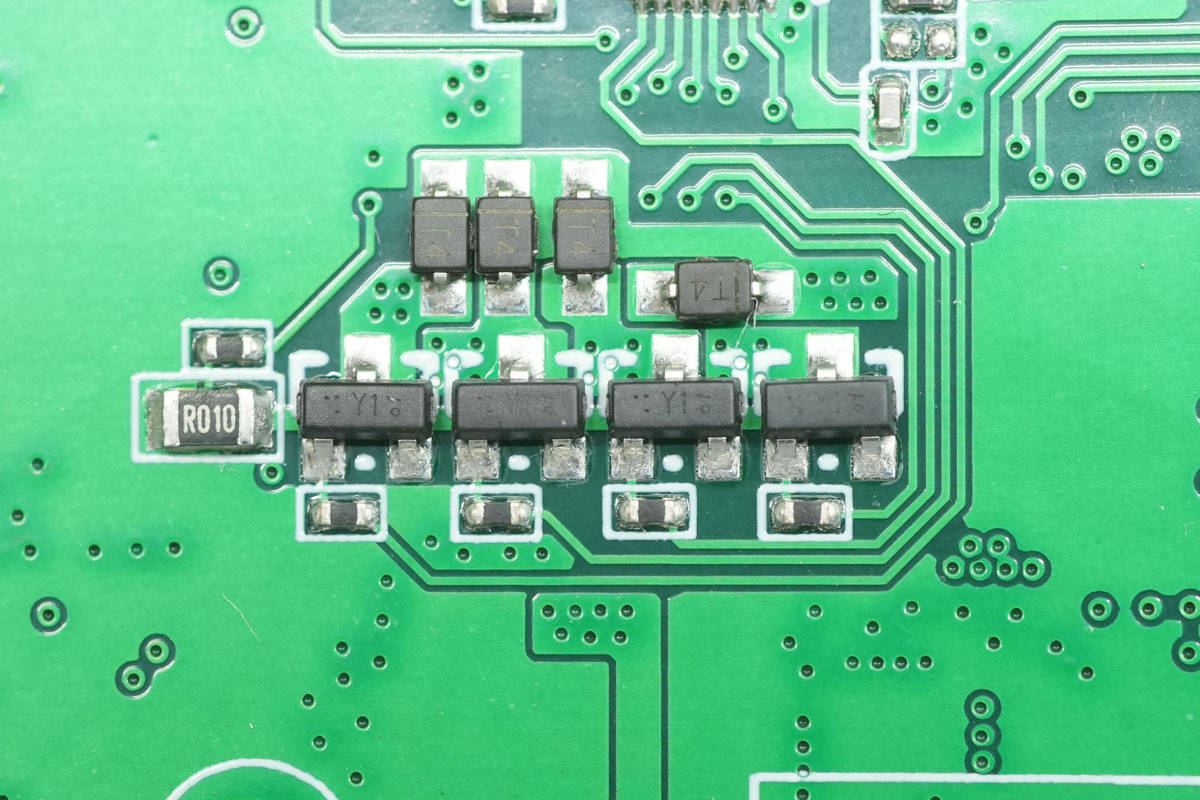

四颗SS8050三极管用于步进电机驱动控制，采用SOT23封装。

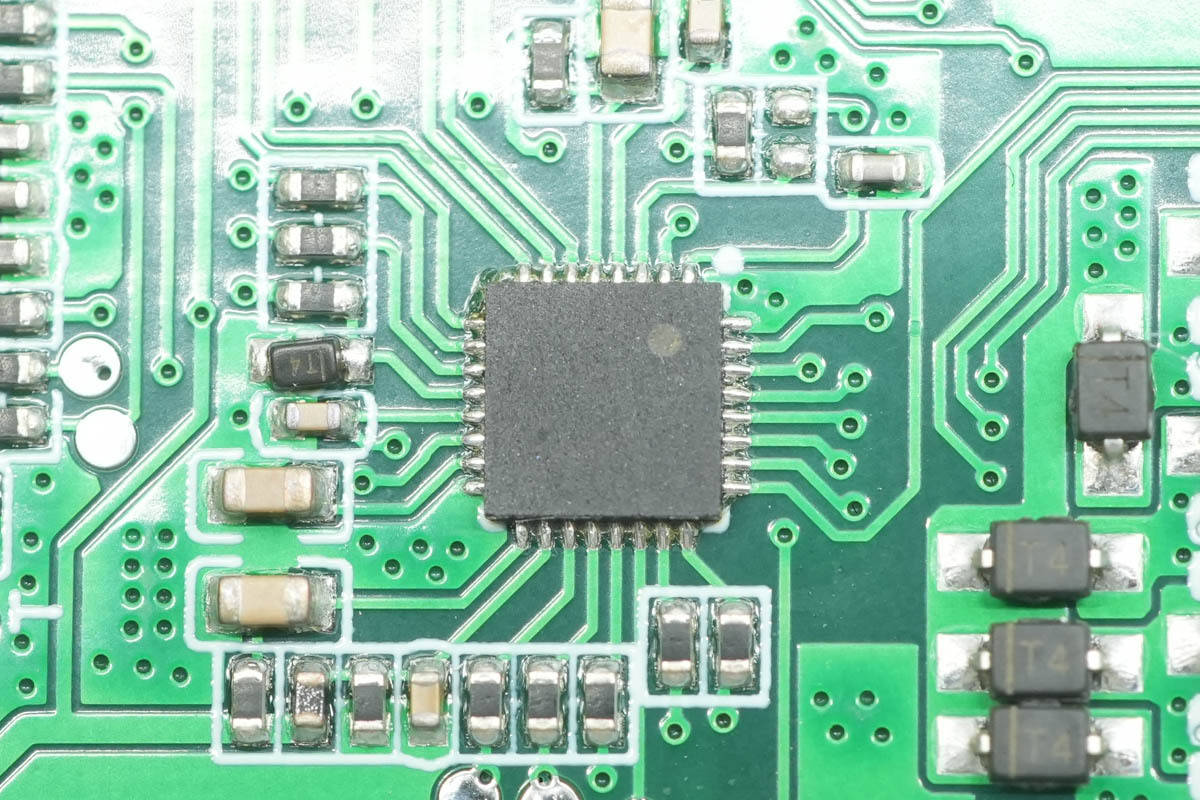

蓝牙MCU来自利华芯，型号LHX6502，采用QFN-32封装。
24.000MHz贴片晶振特写。
存储器来自普冉，型号PY25Q128HA，容量为16MB，支持2.7-3.6V工作电压，采用8pin SOP封装。
印刷蓝牙天线特写。
触摸检测芯片来自世佑科技，丝印3AKSA，采用SOT23封装。
同步降压芯片来自杰华特，丝印JWRJ，实际型号为JW5372，支持18V输入电压，输出电流为4A，芯片内置开关管，开关频率为600KHz，内置软启动和欠压闭锁，具备输出短路保护和过热保护，采用SOT23-6封装。

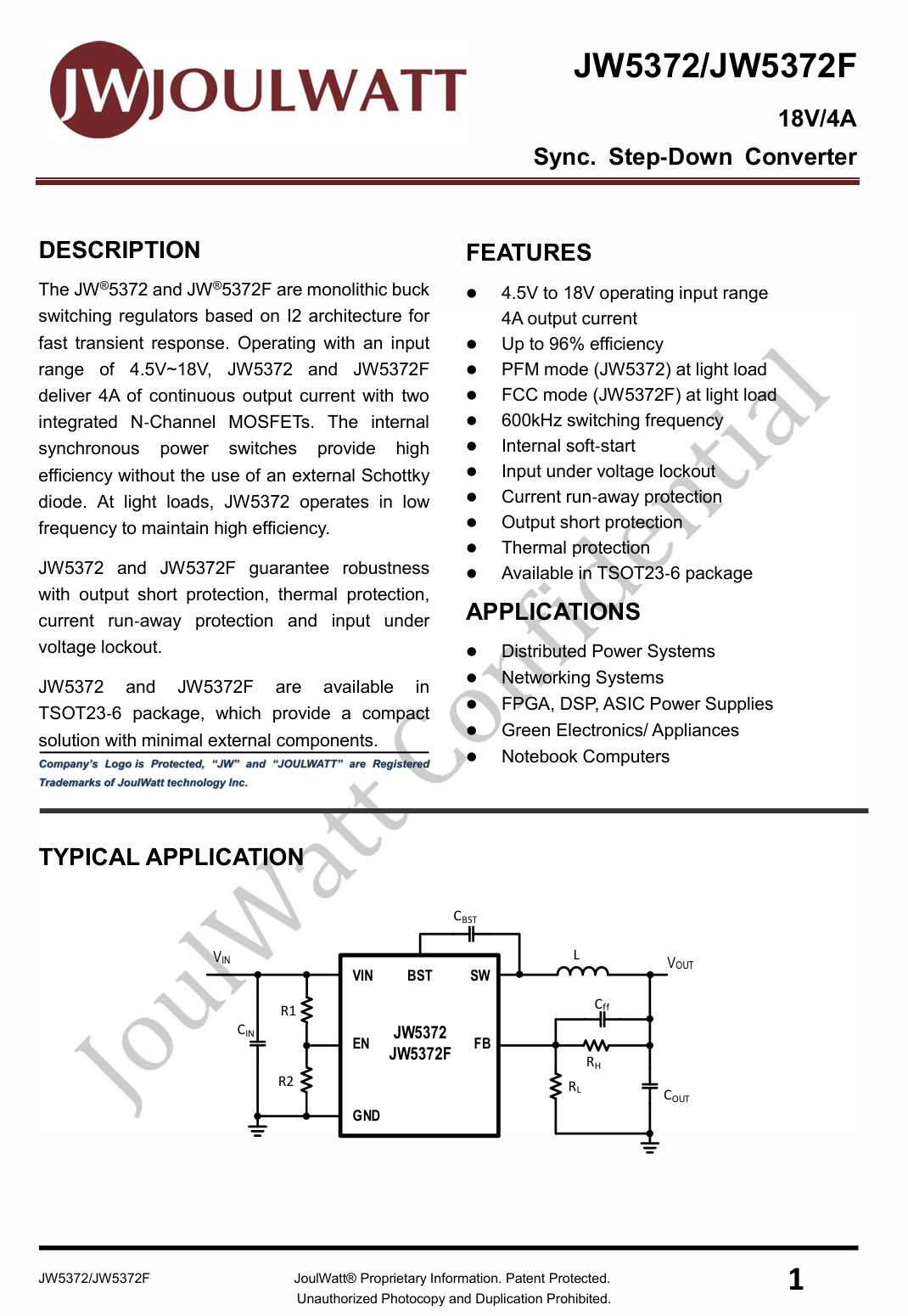

杰华特 JW5372 资料信息。

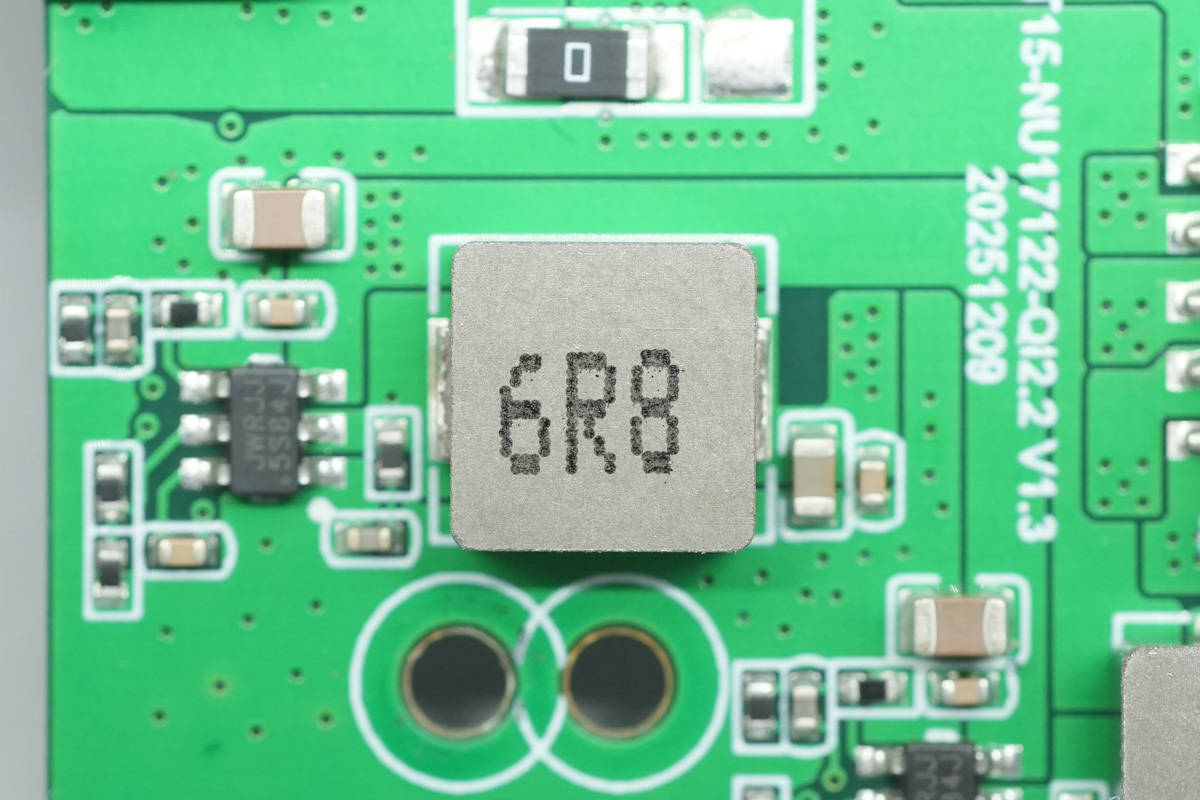

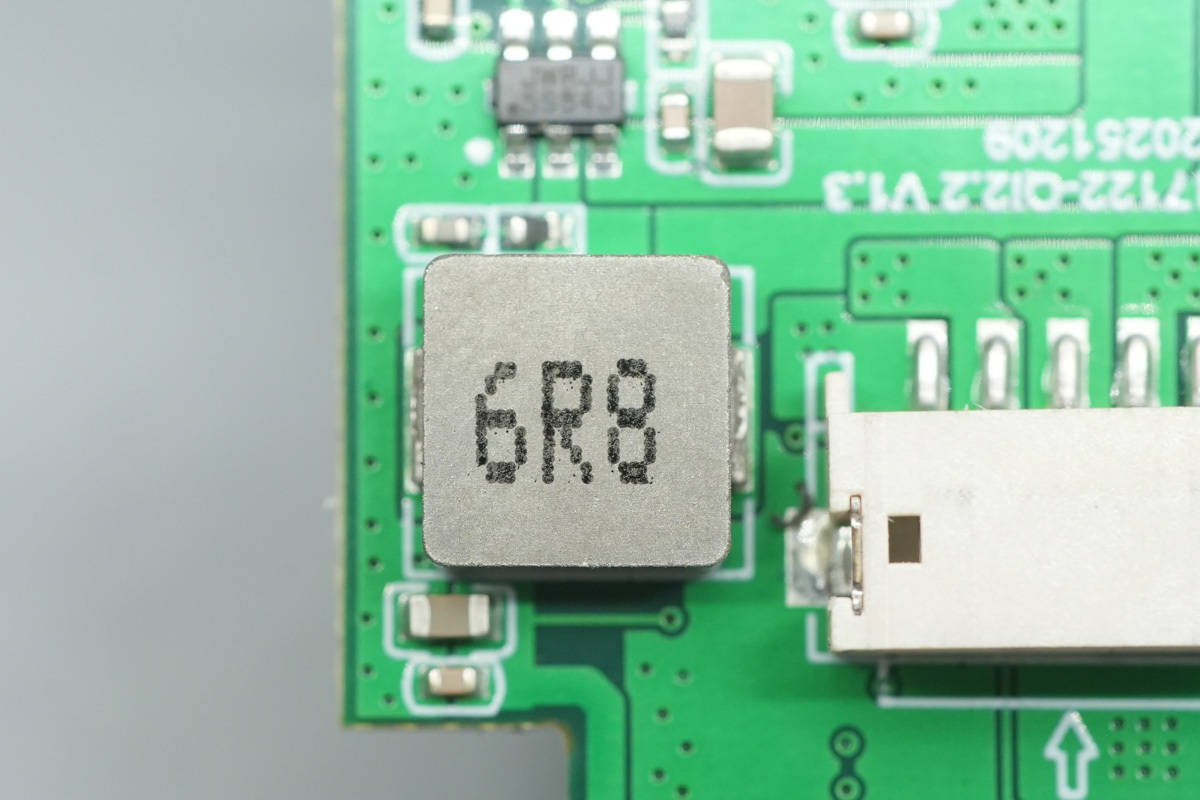

搭配使用的6.8μH降压电感特写。
另一颗同步降压芯片型号相同。
搭配使用的6.8μH降压电感特写。

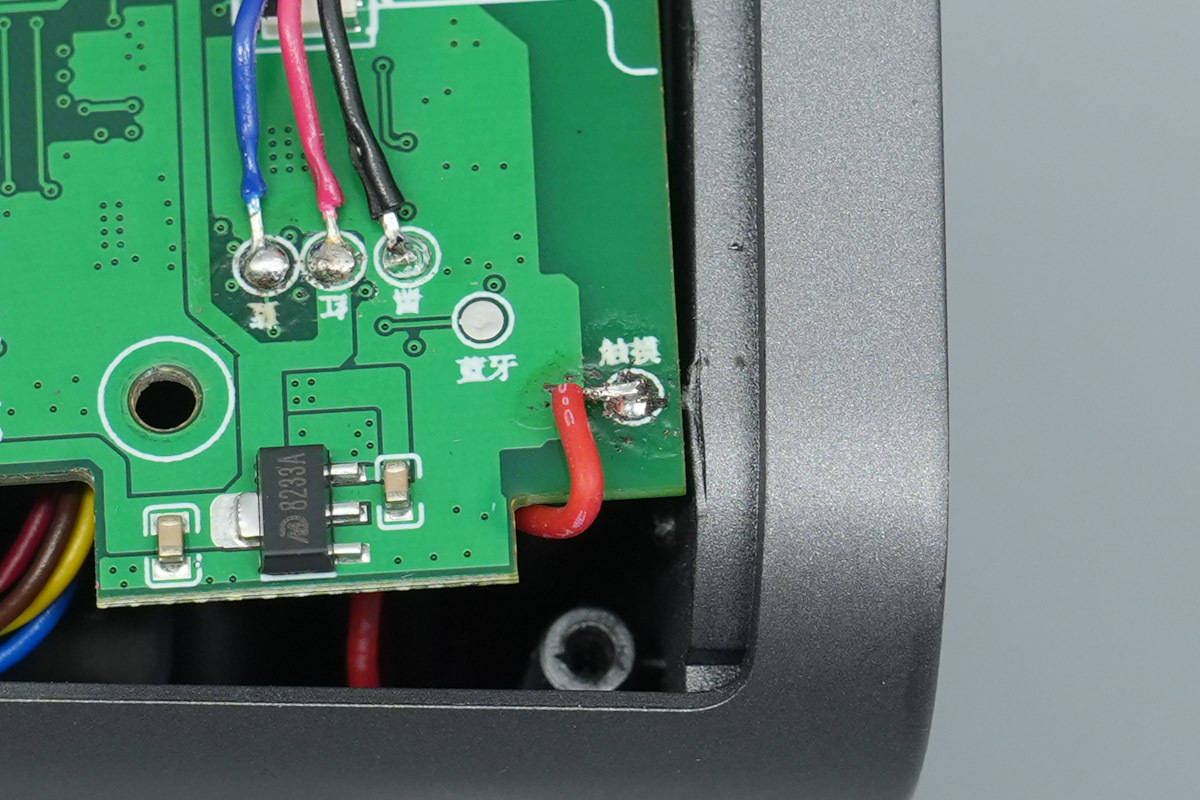

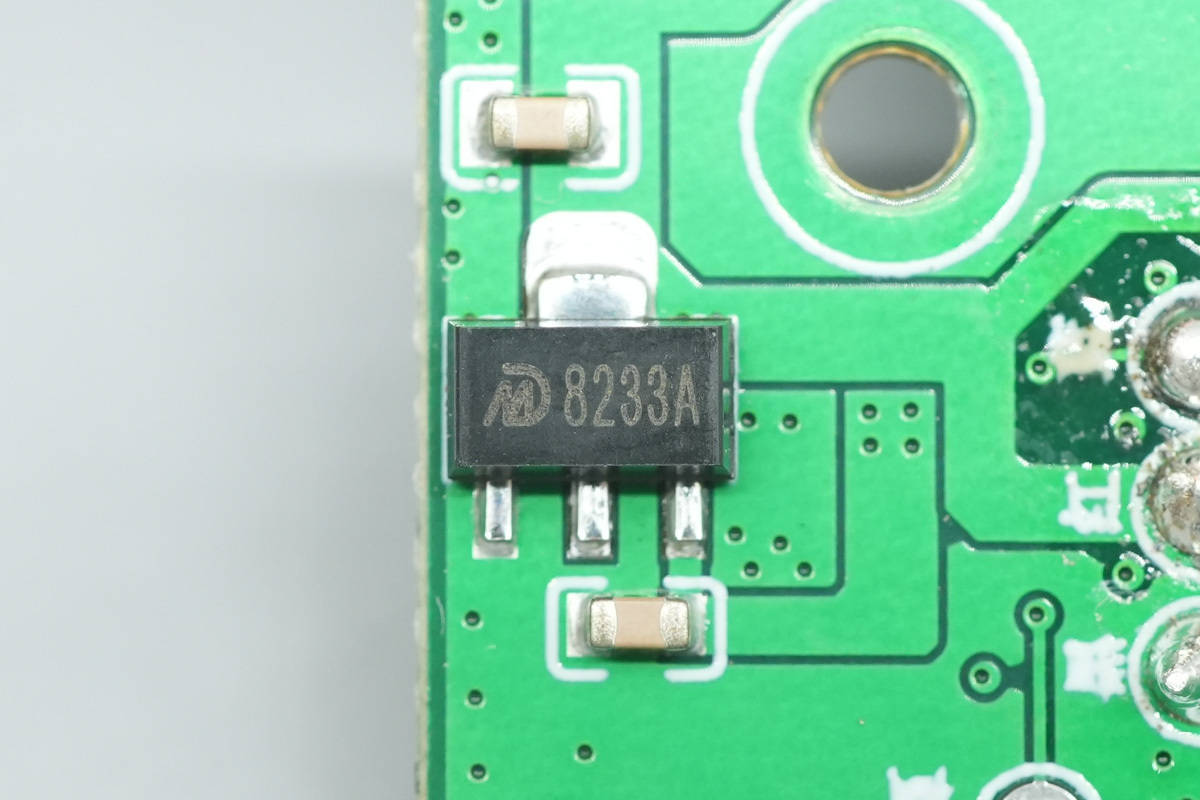

线性稳压芯片来自明达微，型号MD8233A，支持40V输入电压，输出电压3.3V，输出电流150mA，采用SOT89封装。

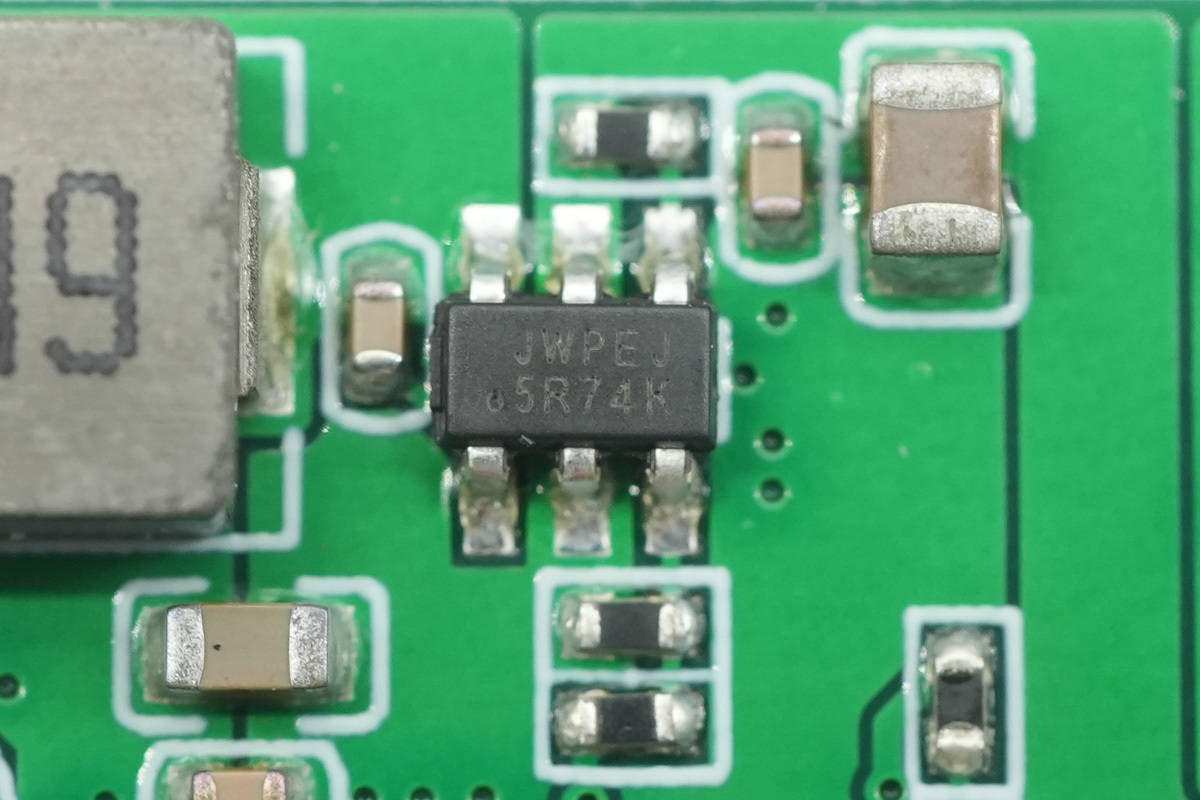

同步降压芯片来自杰华特，丝印JWPE，型号JW5357M，是一颗支持4.5-18V输入电压，3A输出电流的同步降压转换器，芯片内部集成开关管，开关频率600kHz，内置软启动，支持过流保护，短路保护和过热保护，采用SOT23-6封装。

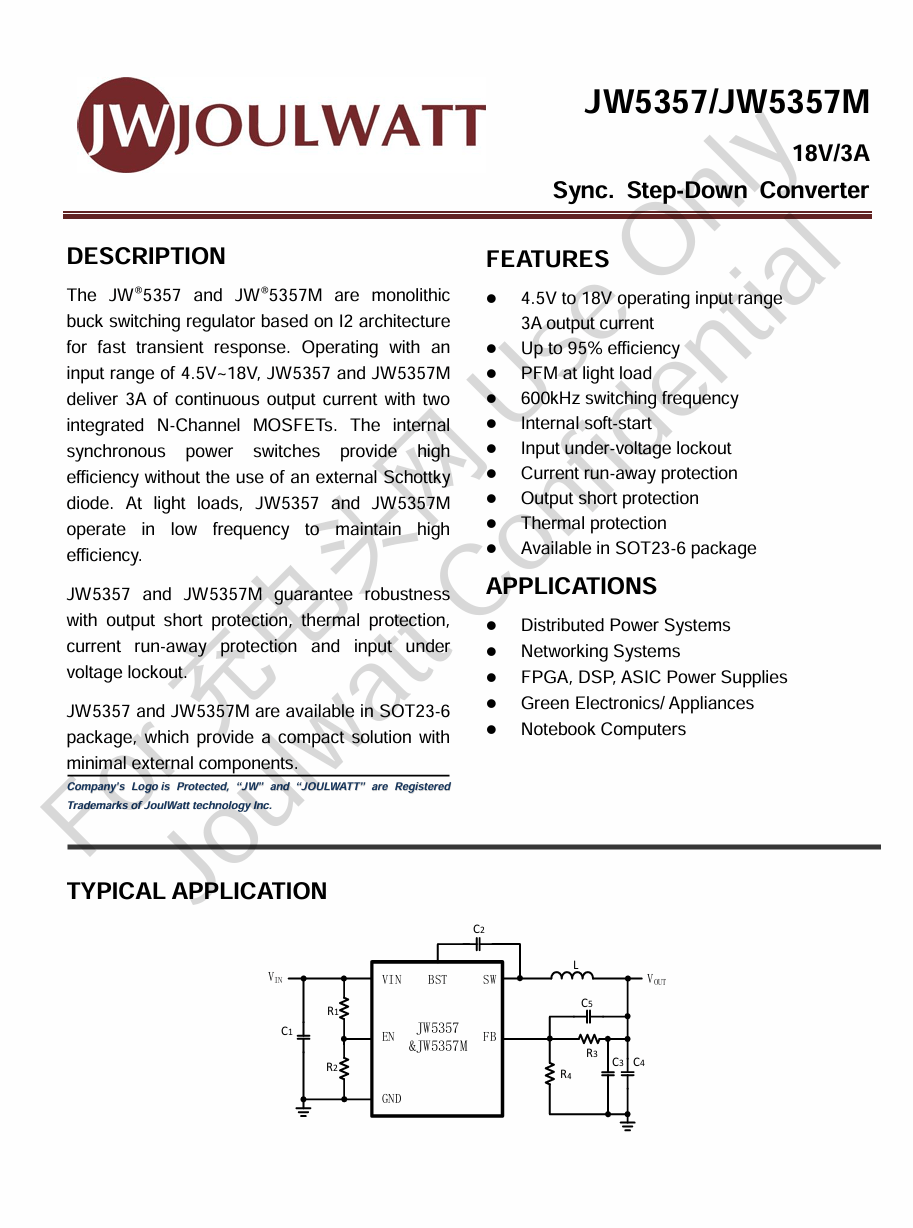

杰华特 JW5357M 资料信息。
搭配使用的6.8μH降压电感特写。
热敏电阻用于无线充内部温度保护。

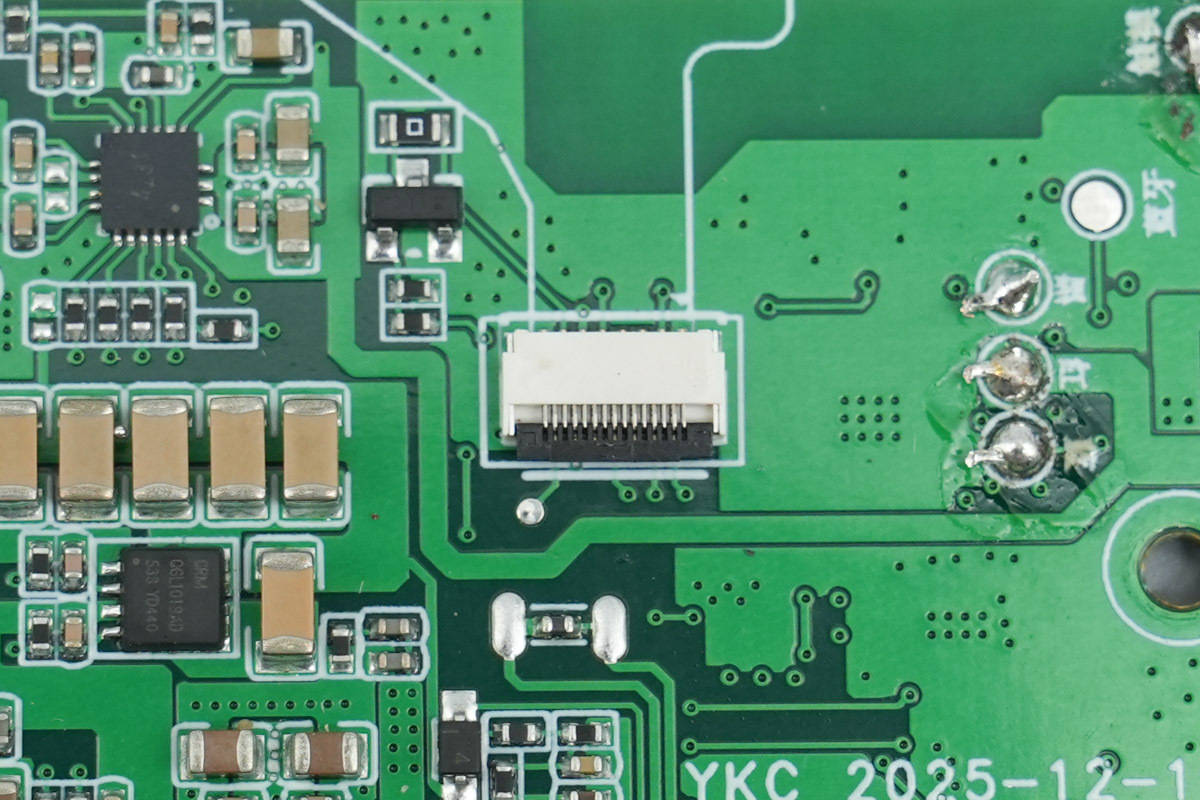

连接液晶屏幕的排线插座特写。
连接步进电机的插座特写。
壳体内部设有手表无线充模块和对应的传动机构。
手表无线充通过滑道固定。

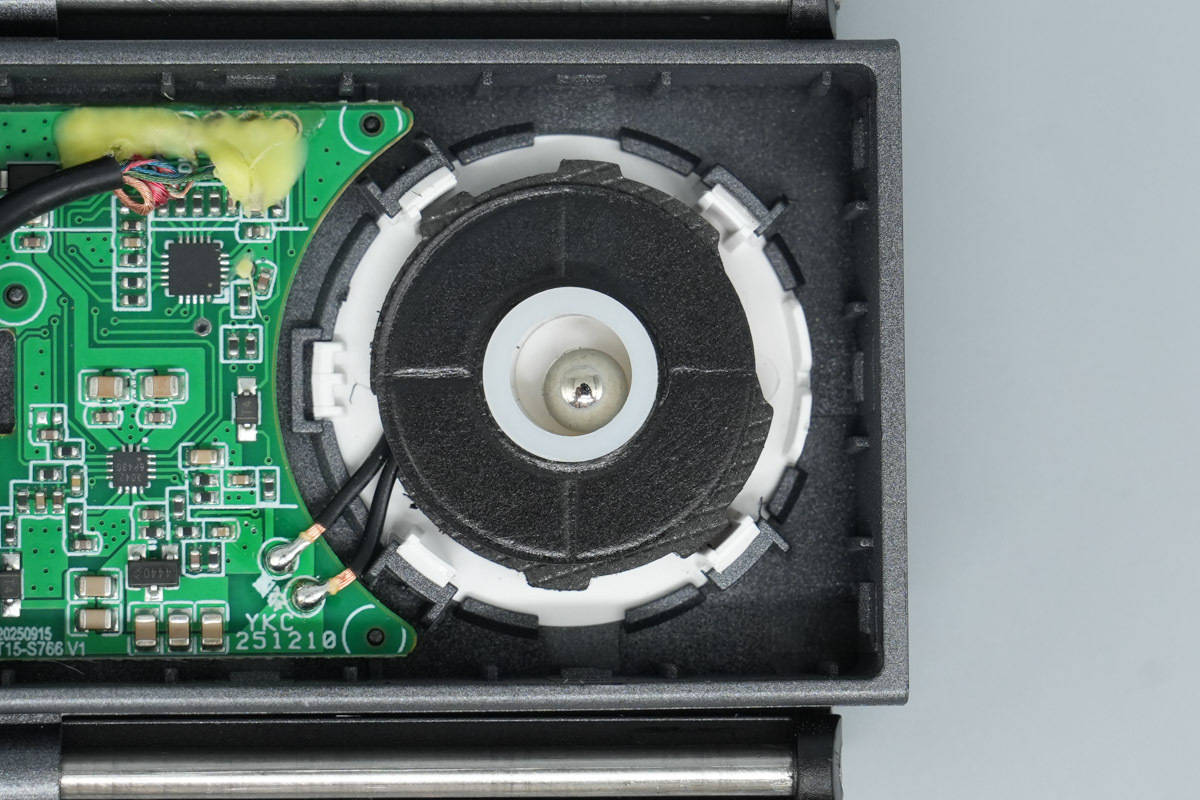

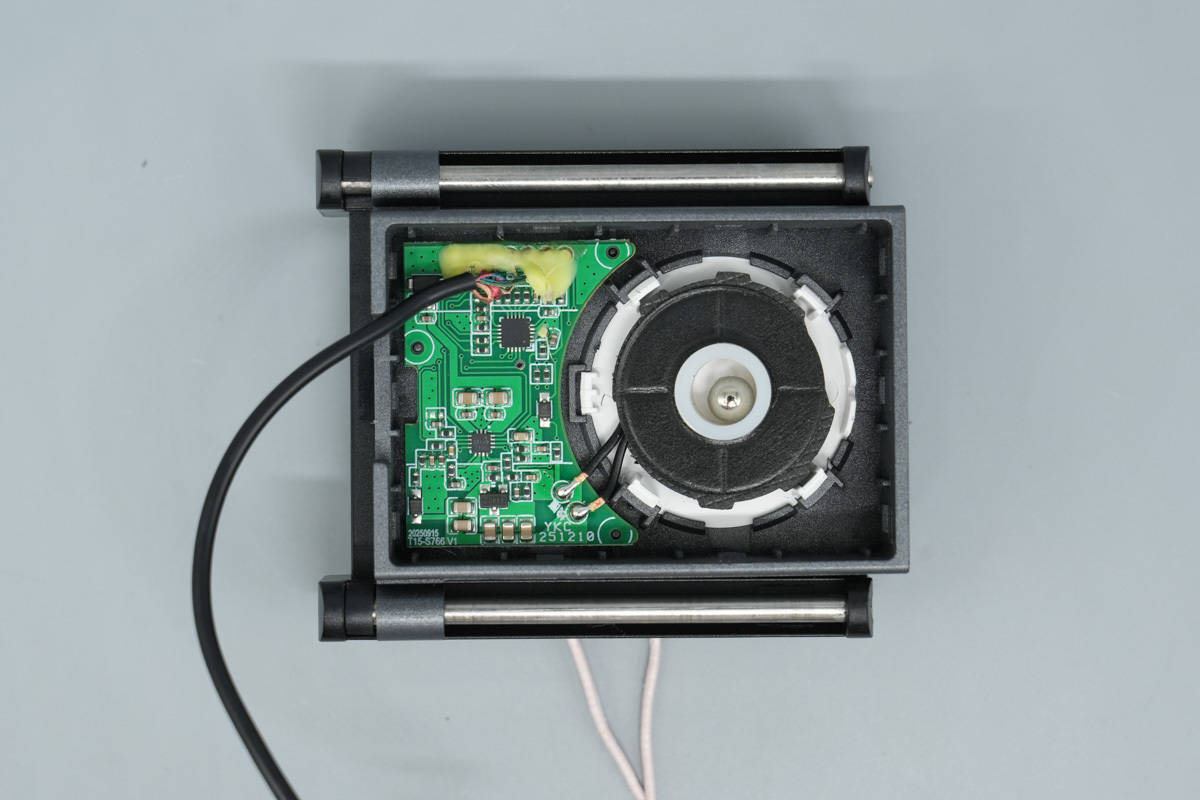

手表无线充内部设有PCBA模块和无线充电线圈。
无线充电线圈中间设有磁铁。
无线充电线圈焊接连接到PCBA模块。
PCBA模块背面没有元件。
无线充电线圈采用利兹线绕制。
手表无线充电主控来自利华芯，型号LHXS766，兼容苹果和三星手表无线充电，采用QFN-20封装。

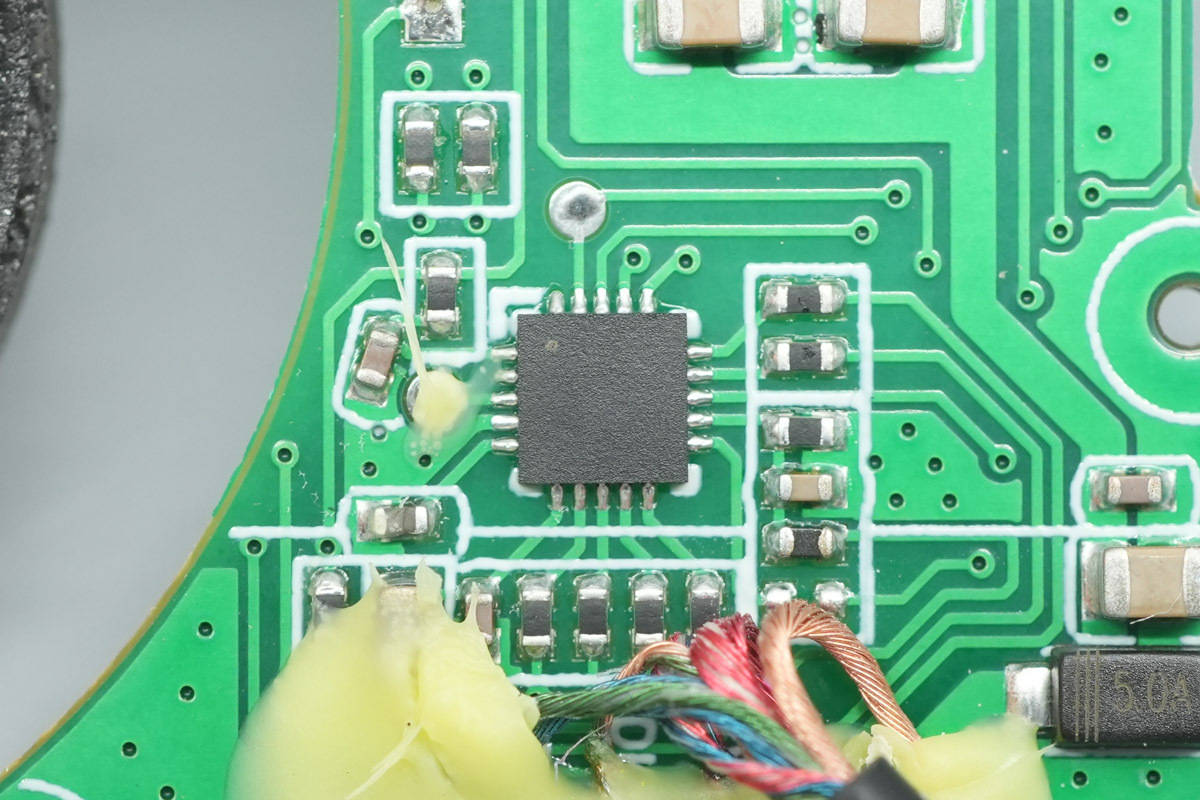

无线充电功率级芯片来自芯洲科技，丝印3042，型号SCT63042，采用QFN-15封装。

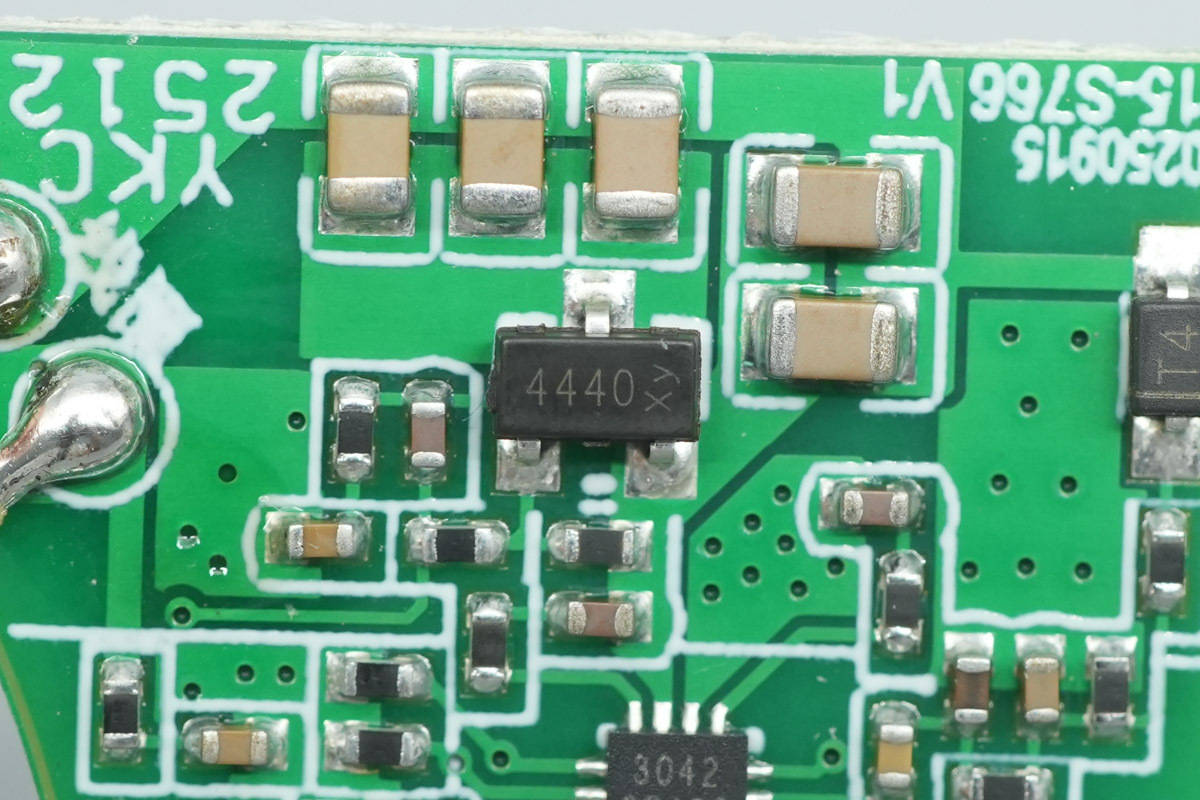

切换谐振电容的开关管丝印4440，采用SOT23封装。

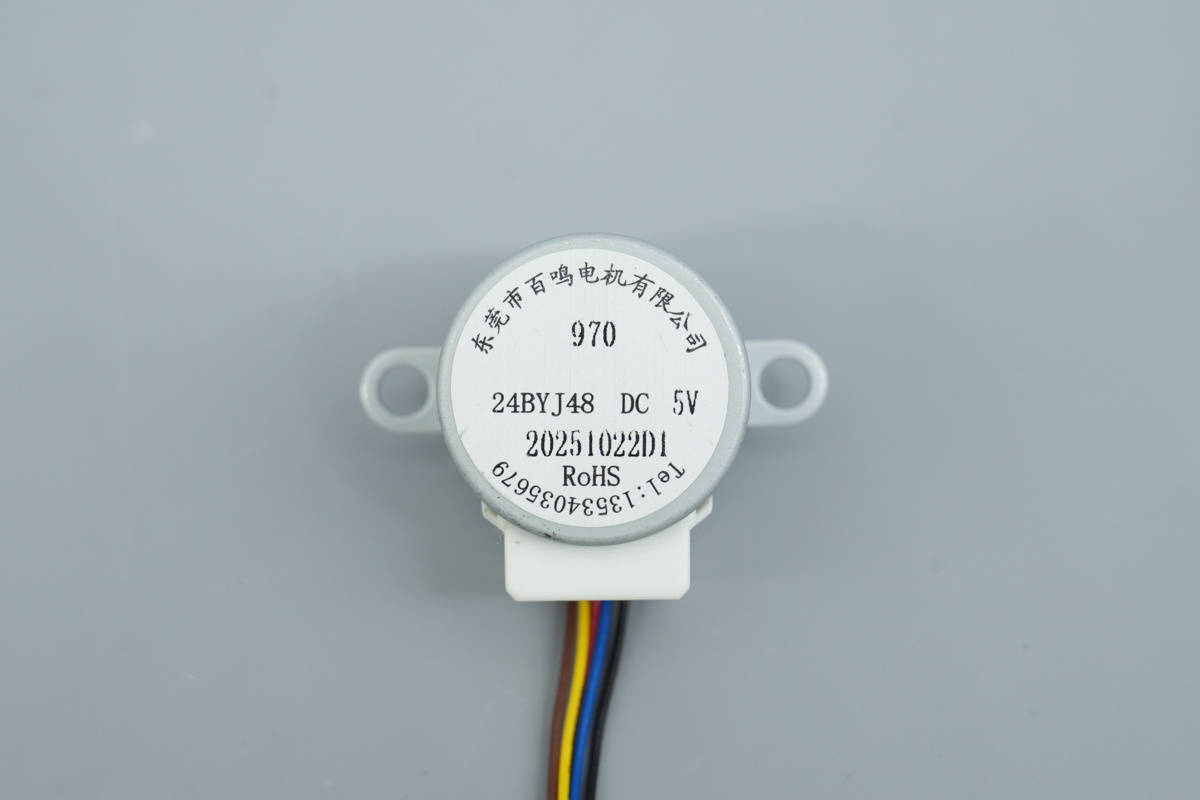

驱动手表无线充机构的电机来自东莞市百鸣电机有限公司。
拆下磁吸无线充模块后盖，内部设有散热风扇。

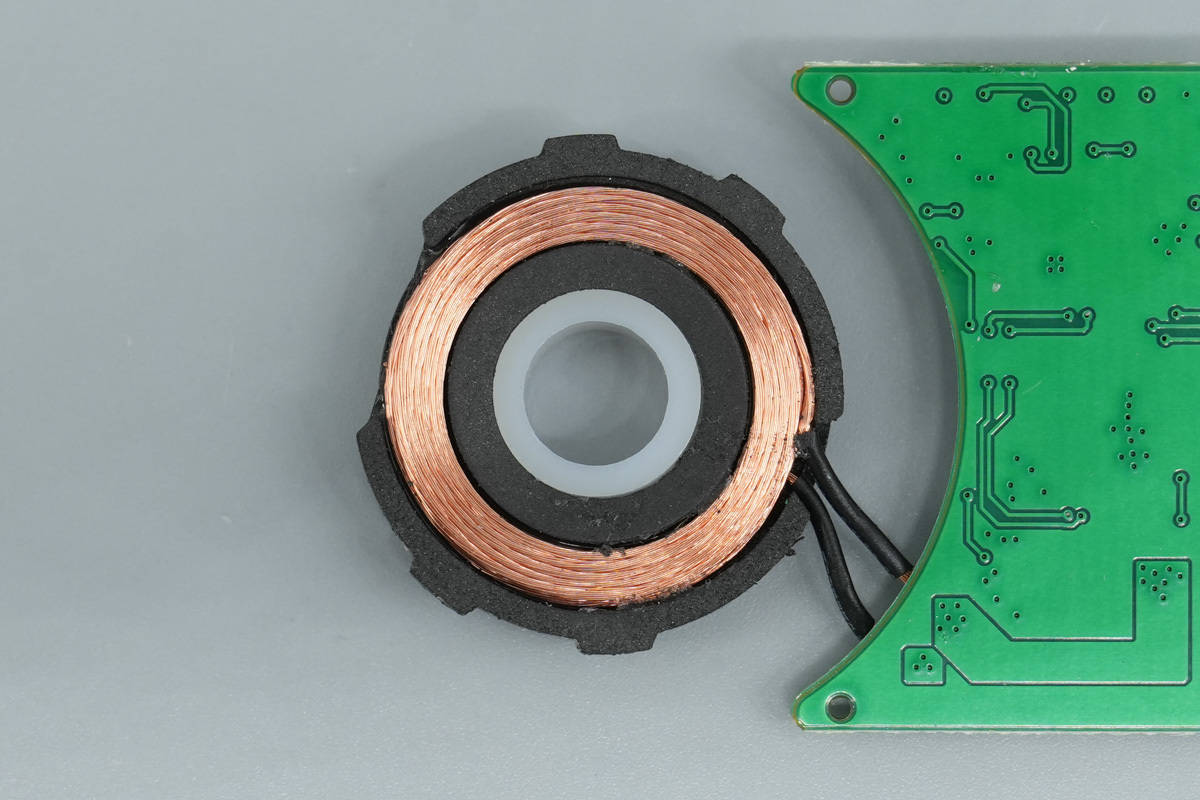

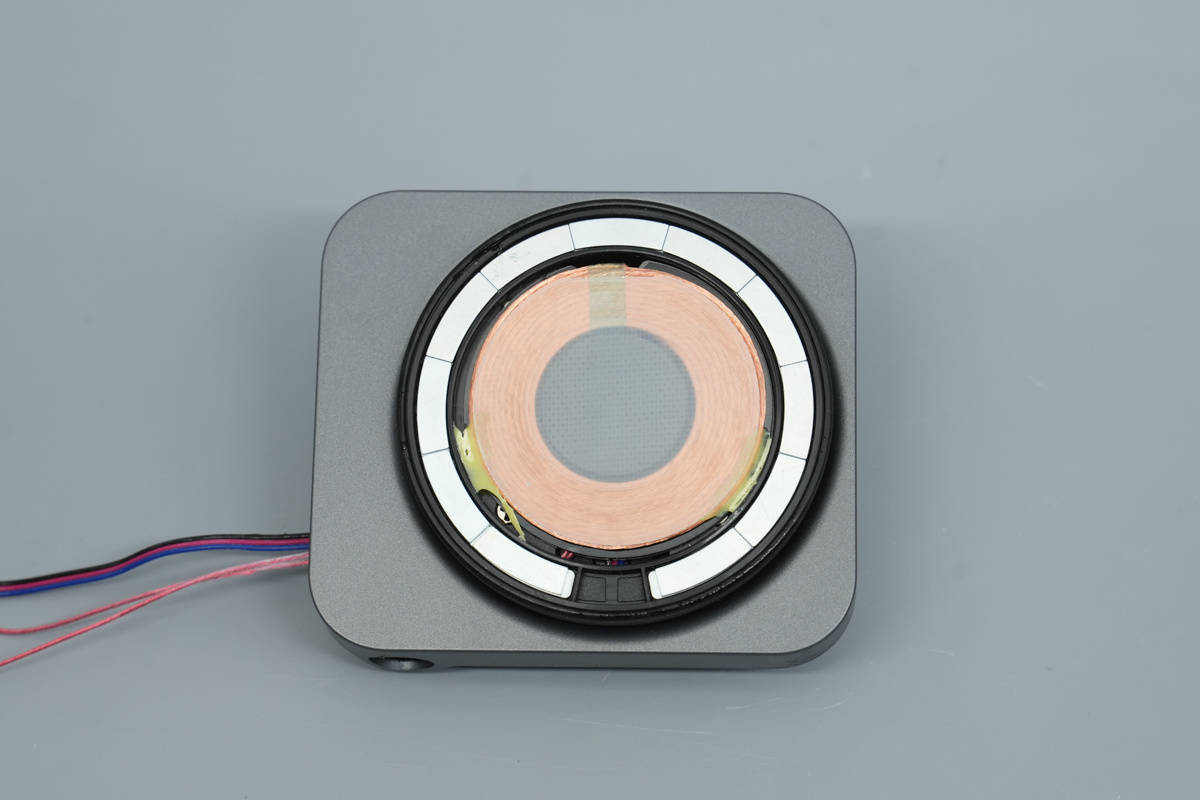

撕下耳机无线充软垫，下方为耳机无线充电线圈。
转轴内部为风扇和无线充电线圈接线。

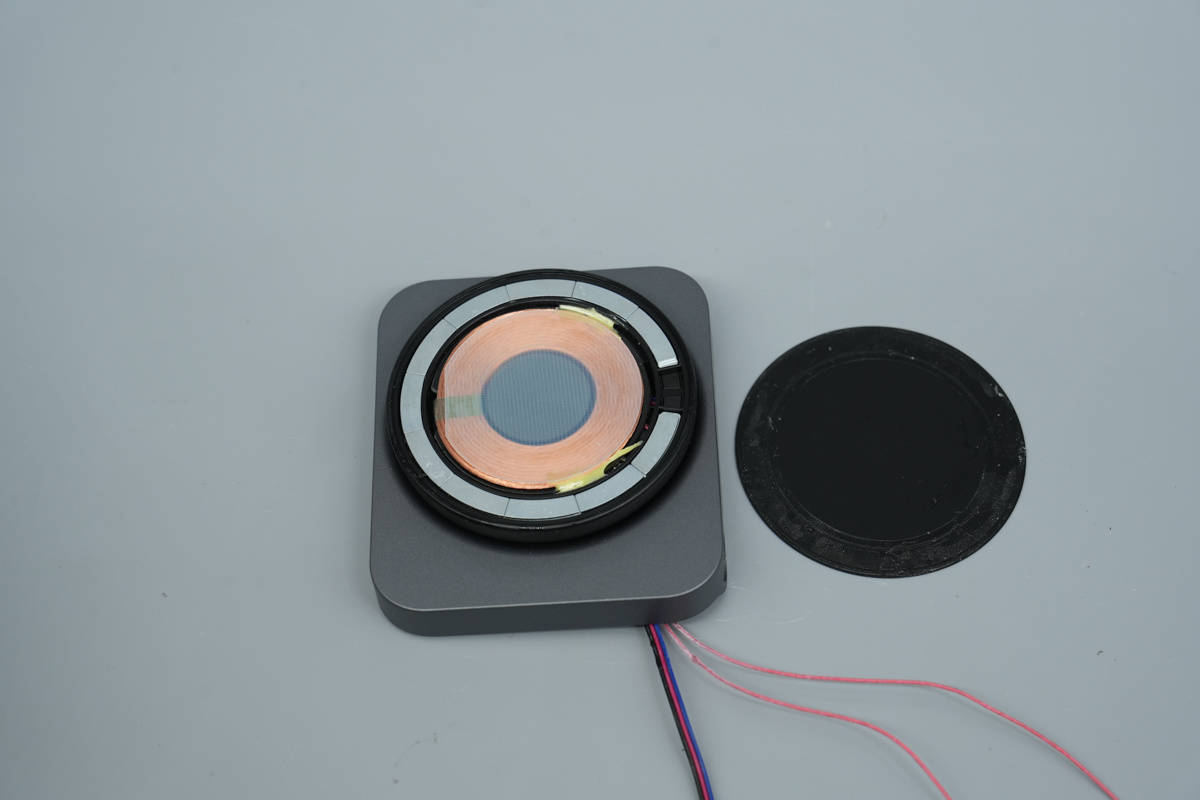

揭下磁吸无线充覆盖的塑料片。
下方为环状磁铁和无线充电线圈。
线圈底部为塑料隔板，通过螺丝固定。
拆下塑料隔板，底部为散热风扇固定螺丝。

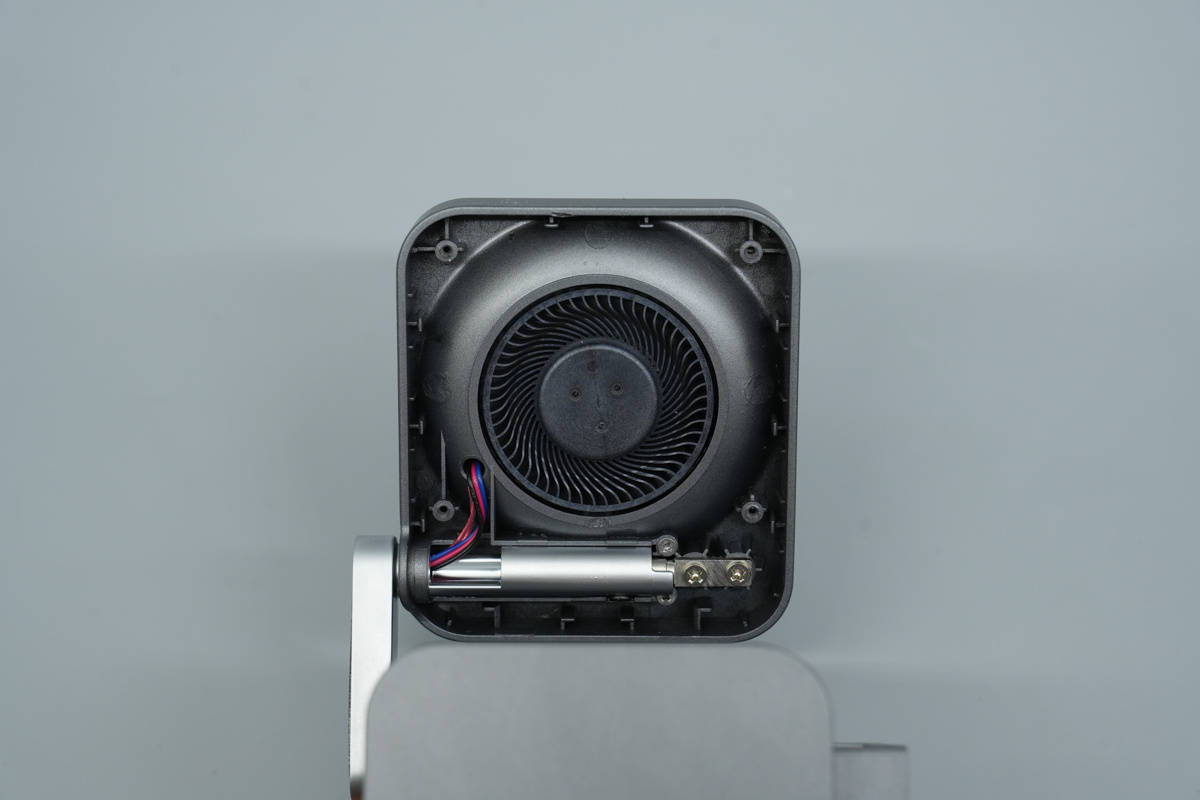

离心散热风扇特写。
风扇标签没有标识。

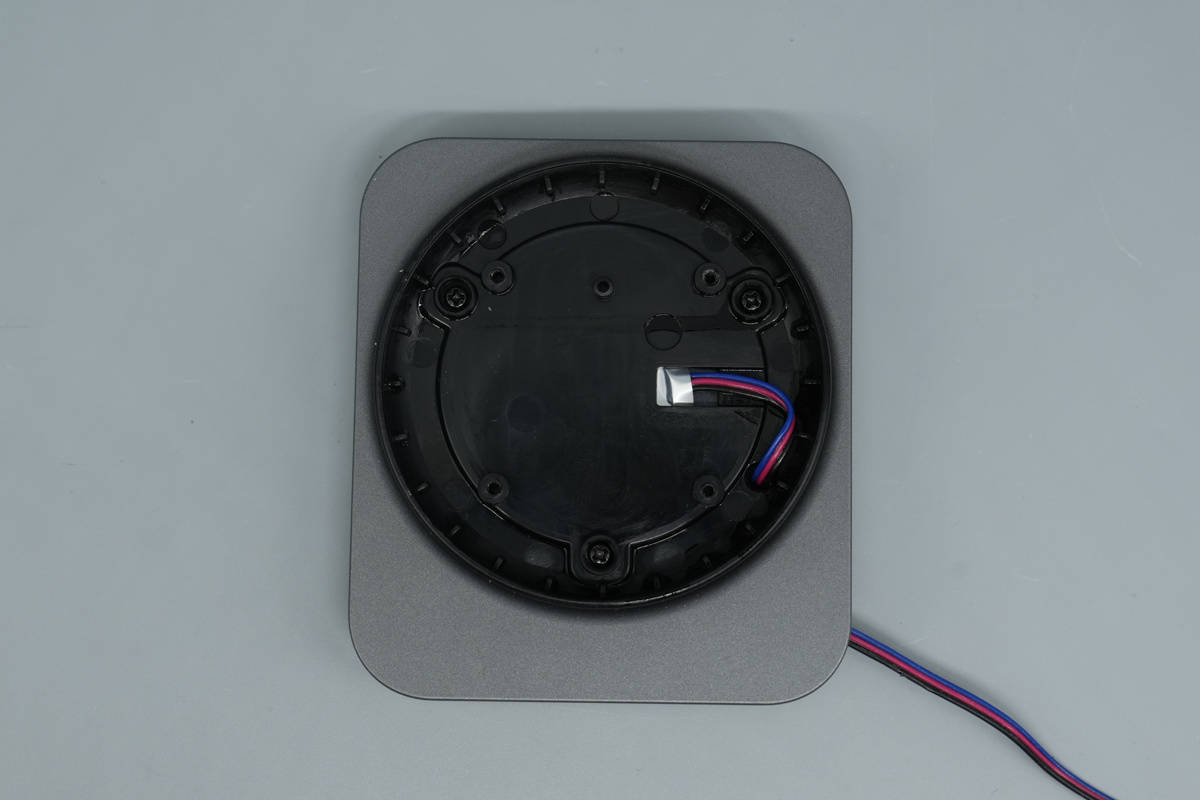

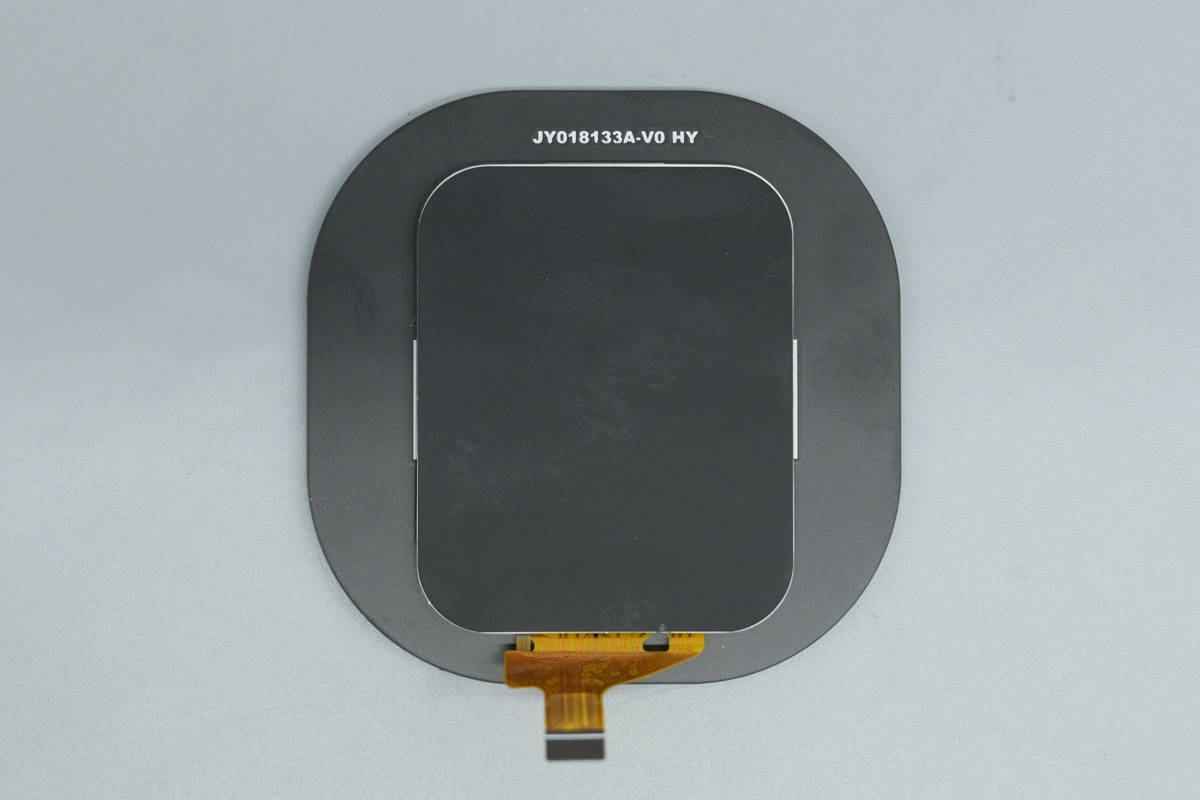

无线充电器内部屏幕特写。

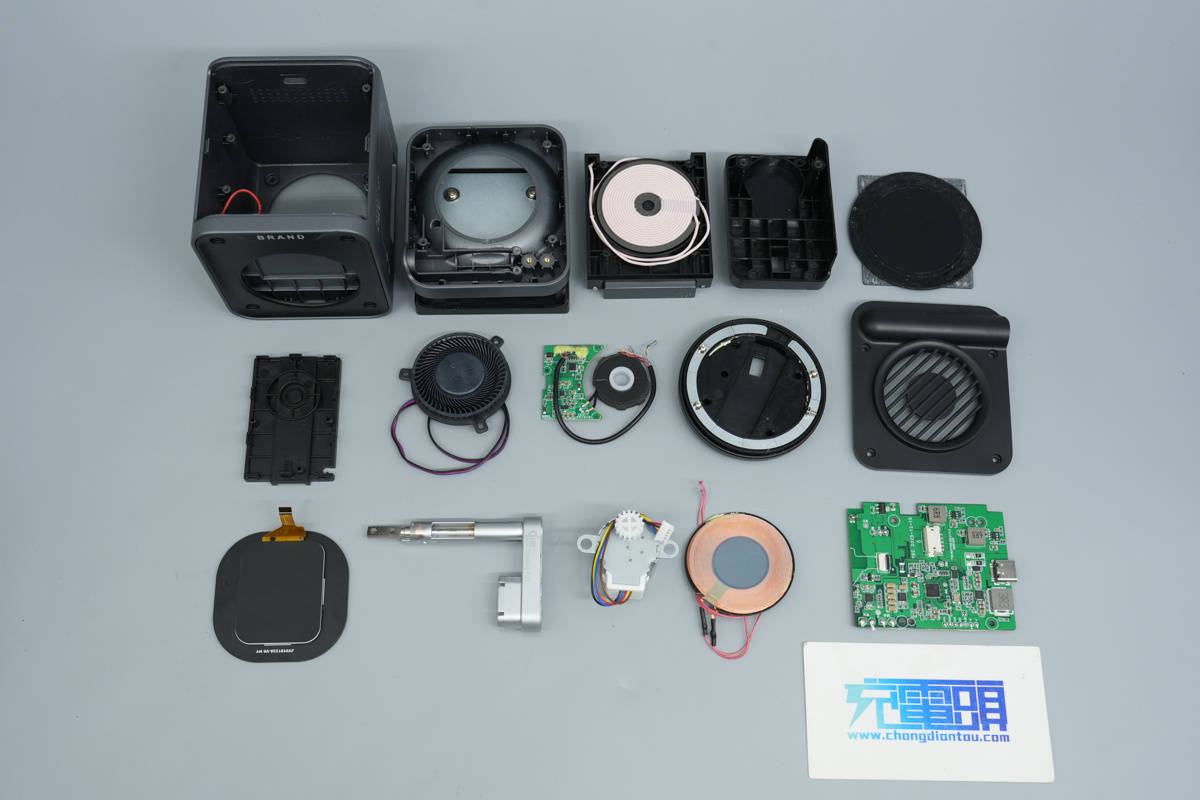

全部拆解一览，来张全家福。
充电头网拆解总结
最后附上凯博科技三合一QI2.2无线充的核心器件清单，方便大家查阅。
凯博科技三合一无线充支持手机，耳机和手表无线充电，顶部磁吸充电板支持25W充电功率，并内置散热风扇降温。还具备5W耳机无线充电和2.5W手表无线充电。屏幕支持输入电压电流档位显示，无线充电功率显示。无线充侧面设有触摸按键，并具备蓝牙连接功能。
充电头网通过拆解了解到，凯博科技这款三合一无线充内置三路独立的无线充电电路，手机磁吸无线充电采用伏达半导体NU17122无线充电芯片搭配南芯科技NX3223同步升降压转换器。耳机和手表无线充电也采用独立的无线充电主控配合独立的功率级芯片。
无线充内部设有驱动电路进行步进电机驱动，控制手表无线充电器伸出和缩回。PCBA模块设有热敏电阻进行过热保护，无线充电线圈设有风扇散热，液晶屏幕可进行电压电流以及充电功率显示，功能全面并且实用。
