TWB-217 可编程/变频器/单片机综合应用实验装置（PLC+变频器+单片机）模块化设计：让实训组织更灵活

以前我们用过的很多实训台，功能都是焊死的，想换个实训项目，得把整个台面拆了重装，费时费力。这套TWB-217给我印象最深的就是它的模块式结构。

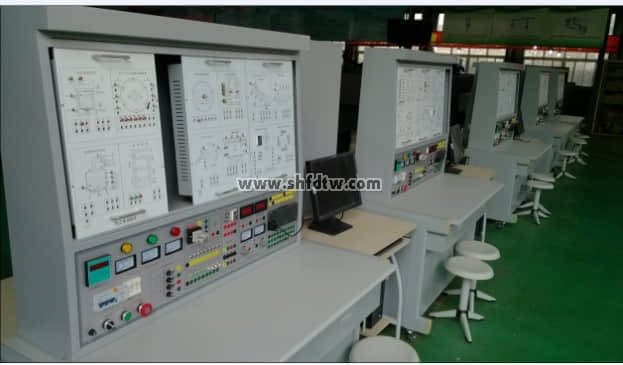

你看它的设计，PLC主机挂箱、变频器挂箱、单片机挂箱，还有各种各样的模拟负载挂箱，全都是独立模块。上课的时候，这节课讲PLC基础控制，就把PLC挂箱和对应的模拟实验挂箱（比如抢答器、交通灯）往主屏上一挂，接线；下节课做变频器多段速控制，换上变频器挂箱就行。更换非常方便，大大提高了实训室的利用率，也不用咱们老师课前提早一两个小时去准备设备了。

二、核心技术：三块“硬骨头”一起啃

这套装置的名字里就有“PLC+变频器+单片机”，这三个也正是咱们自动化专业教学的核心与难点。它好就好在，把这几个知识点有机地融合在了一个平台上。

（一）PLC技能实训：从基础到综合

PLC部分是教学的重头戏。装置配置的是目前工业上应用很广的三菱FX3U系列主机，24入16出，足够覆盖咱们中高级工技能鉴定的要求。

它配套的模拟控制挂箱非常丰富，从TW1的抢答器、音乐喷泉，到TW10的四层电梯、TW12的自动洗衣机/电镀生产线。这些挂箱把抽象的电梯控制、液体混合、邮件分拣等工业过程直观地呈现在学生面前。学生需要考虑I/O分配、设计接线图、编程、调试，一个完整的工程项目流程就走下来了。

（二）变频器与综合应用：紧跟工业自动化潮流

现在工厂里，变频器是标准配置。这个挂箱用的是三菱FR-D720变频器，带有BOP操作面板和RS485通讯接口。学生可以在这里完成变频器的参数设置、面板操作、外部端子控制等基础实训。

更重要的是，它能和PLC、触摸屏联动。比如“PLC控制变频器外部端子的电机正反转”、“基于PLC通信方式的变频器开环调速”这些项目，非常贴合实际岗位的技能要求。学生在这里练熟了，到了工厂看到电控柜里的PLC和变频器，就不会发怵。

（三）单片机实训：深入底层，开放扩展

单片机部分是这个装置的另一个亮点。它不仅仅是简单的实验板，而是一个多功能单片机实验开发系统。

首先，它把单片机的地址总线、数据总线、控制总线全部引出，这对学生理解单片机的工作原理、存储器扩展、I/O接口扩展非常有帮助。其次，它标配了性能稳定的USB接口Keil仿真器，兼容KEIL调试环境，支持单步、断点调试，这对于排查程序逻辑错误来说，简直是神器。而且，它还配有ISP在线下载接口，学生可以自己烧录芯片，体验从代码到硬件的全过程。

实验项目也很丰富，从基础的P1口亮灯、拆字程序，到A/D、D/A转换，再到步进电机控制、LCD液晶显示、DS18B20温度传感器读取，甚至还有红外遥控、IC卡读写。可以说，《单片机原理与接口》课程的核心实验，这套装置基本都覆盖了。

三、教学应用：不止于实验，更贴近实战

在实际教学中，这套设备有几个非常实用的地方：

• 虚实结合，便于理解：装置配套的工控组态软件和PLC仿真实训软件，可以用动画形式实时显示PLC的运行状态，还能进行虚拟接线和程序测试。学生可以先在电脑上模拟运行，再下载到实物验证，理解起来快多了。
• 安全可靠，老师省心：除了常规的漏电保护，它还带有一个单片机全程监控的过载或短路软截止保护功能。以前上课最怕学生接错线冒烟，有了这个保护，设备损坏率大大降低，咱们上课也能安心点。
• 项目引导，层次分明：实训项目从PLC基本指令练习，到模拟控制，再到PLC、变频器、触摸屏的综合应用，最后是单片机软硬件实验，形成了一个从易到难、循序渐进的体系。既可以用于日常教学，也能满足毕业设计和技能竞赛的训练要求。

四、总结

总的来说，这套TWB-217装置给我的感觉是设计得很实在，考虑到了咱们职业院校教学的实际需求。它把PLC、变频器、单片机这几个关键知识点整合在一个平台上，模块化结构灵活，实训项目覆盖面广且有深度，安全保护也做得比较到位。

当然，设备只是工具，关键还是看怎么用。如果能把这套装置的资源用好，结合项目化教学，相信能让学生在动手实践中，把这三块“硬骨头”真正啃下来，掌握一技之长。
