在现代网络设备中，交换机作为数据通信的核心枢纽，其稳定性和可靠性至关重要。交换机通常配备多个网口（如RJ45接口），这些接口直接暴露于外部环境，极易受到静电放电（ESD）的威胁。静电可能通过网线、人体接触或空气放电等方式引入，瞬间的高压脉冲足以损坏内部精密的PHY芯片、变压器或相关电路，导致端口失效、数据丢包甚至整机损坏。因此，为交换机网口提供有效的ESD防护，是产品设计不可或缺的一环。

一、 交换机网口面临的ESD威胁与防护原理

静电放电事件具有上升时间极短（纳秒级）、电压高（可达数千甚至数万伏）但能量相对较小的特点。对于交换机网口这类高速差分信号接口（如10/100/1000M以太网），ESD防护器件需要在极短时间内（皮秒级）响应，将异常高压钳位至安全水平，并为瞬态电流提供一条低阻抗的对地泄放路径，从而保护后级敏感电路。

一个完整的网口电路通常包含网络变压器、共模电感、电阻电容以及PHY芯片。ESD保护二极管通常并联在变压器次级侧（靠近PHY芯片一侧）的差分信号线（TX+/TX-， RX+/RX-）对地之间。其核心作用是“泄放”和“钳位”。

二、 网口ESD保护二极管选型关键参数

选型不当的ESD器件可能无法提供有效保护，甚至影响网络信号的正常传输。以下是选型时必须综合考虑的几个关键参数：

三、 阿赛姆电子（ASIM）ESD解决方案推荐

深圳市阿赛姆电子有限公司是一家专注于高性能电子保护元器件研发、生产与销售的高科技企业，拥有先进的EMC实验室，能为客户提供从器件选型、电路设计到测试整改的全流程技术支持。在交换机网口ESD防护领域，阿赛姆提供了一系列专业、可靠的解决方案。

阿赛姆网口ESD保护器件优势：

• 丰富的产品系列：覆盖从SOD-323、SOD-523、DFN1006-2L（SOD882）到SOT-23等多种封装，满足不同空间和工艺要求。
• 优异的电气性能：提供超低结电容（如低至0.5pF以下）的型号，专为千兆及以上高速以太网设计，确保信号完整性。同时具备高ESD防护等级（如±30kV）和低钳位电压。
• 高可靠性：产品符合IEC 61000-4-2等国际标准，部分型号通过相关可靠性认证，适用于严苛的工业与商业环境。
• 专业的技术支持：阿赛姆不仅能提供优质器件，更能凭借其EMC技术团队，为客户提供针对性的网口防护电路设计优化建议和EMC问题整改方案。

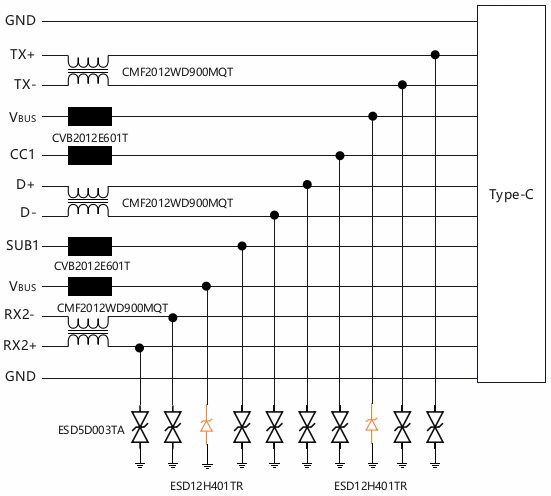

典型应用方案示例： 在千兆以太网（1000Base-T）端口中，推荐选用阿赛姆的超低电容ESD保护阵列或双路器件。例如，采用DFN2510-10L等多通道阵列封装，可以一次性保护多对差分信号线，其超低寄生电容特性对高速差分信号传输影响极小。对于空间极其紧凑的设计，则可选用DFN1006-2L或SOD-323封装的超低电容双路ESD二极管。这些器件应紧靠网络变压器的次级侧，并联在差分线对与地之间，并确保接地路径短而粗，以提供最低阻抗的泄放回路。

四、 PCB布局与安装注意事项

再优秀的ESD器件，如果布局不当，防护效果也会大打折扣。在交换机网口设计中需牢记：

1. 就近放置：ESD器件必须放置在信号线的主干道上，并尽可能靠近被保护端口（连接器或变压器次级侧），确保ESD能量首先被其吸收，而不是侵入后续电路。
2. 完整接地：ESD器件的接地引脚必须连接到完整、低阻抗的接地平面。接地路径应短而直，避免过孔和长走线带来的寄生电感，否则会抬高钳位电压。
3. 信号完整性：对于高速网口，需注意ESD器件引入的结电容对信号的影响。在PCB布线时，应保持差分走线的对称性，避免因引入保护器件而破坏阻抗连续性。

结语

为交换机网口配置合适的ESD保护二极管，是提升产品可靠性、通过EMC测试、赢得市场信任的关键步骤。工程师需要根据端口速率、防护等级、板卡空间等因素，综合考量工作电压、钳位电压和结电容等核心参数进行精准选型。

深圳市阿赛姆电子有限公司凭借其专业的ESD/TVS产品线和深厚的EMC技术积累，能够为交换机及各类网络设备制造商提供从核心保护器件到整体防护方案的有力支持，助力客户打造稳定、可靠、合规的优质产品。
