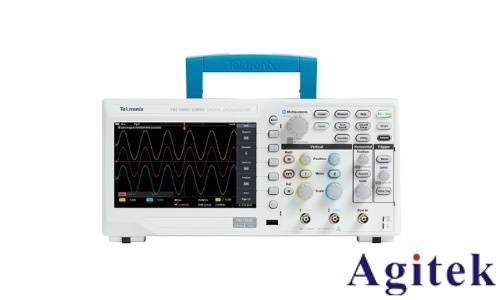

在电子测量领域，泰克（Tektronix）示波器以其卓越的性能和直观的操作深受工程师信赖。对于初次接触或希望巩固基础的用户而言，理解示波器的操作逻辑是高效工作的前提。尽管现代数字示波器集成了众多复杂功能，但其前面板操作的核心依然围绕着三个主要控制区域展开。这三个部分协同工作，共同构建了我们观察电信号的窗口。

一、垂直控制（Vertical Controls）：定义信号的“高度”

垂直控制区是您调节信号幅度显示的首要入口。它的主要职责是处理信号的“上下”关系，确保您能以最合适的比例观察电压的变化。

● 通道与耦合设置：在这一区域，您可以选择需要观测的输入通道（如 CH1、CH2），并设置输入耦合方式。**直流（DC）**耦合用于观测包含直流分量的完整信号；**交流（AC）耦合则会隔断直流分量，专注于交流变化；而接地（GND）**则用于断开输入，帮助您确定屏幕上的零电压基准线。

● 灵敏度与位置：通过调节 “伏特/格”（Volts/Div）旋钮，您可以改变垂直方向的刻度，从而放大或缩小波形，以便精确测量电压幅值。配合“垂直位置” 旋钮，您可以将波形在屏幕上下移动，这对于同时观测多路信号或对比波形细节至关重要。

● 通道运算：现代泰克示波器的垂直菜单还提供丰富的功能，如探头衰减系数的设定（1X, 10X, 100X等）、带宽限制，以及强大的通道数学运算（如加、减、乘、除及反相），帮助您分析信号间的复杂关系。

二、水平控制（Horizontal Controls）：掌控信号的“宽度”

如果说垂直控制关注电压，那么水平控制则专注于时间。它决定了信号在时间轴上的展开方式，帮助您观察信号随时间演变的过程。

● 时基设置：通过 “秒/格”（Sec/Div）或“水平刻度” 旋钮，您可以设置水平方向每一格所代表的时间长度。将时基调小（例如从 1ms/div 调整为 1us/div），波形会被水平拉伸，让您能细致入微地观察信号的上升沿或高频细节；反之，调大时基则能压缩波形，让您一览长时间的信号变化概貌。

● 水平位置与触发点： “水平位置” 旋钮允许您左右移动波形，或者更关键的是，调整触发点在屏幕上的位置。这使得您可以灵活选择是观察触发事件之前（预触发）还是之后（后触发）的信号状态。

● 扫描模式：水平控制还管理着扫描速度和模式，例如在某些型号上可以启用“慢速扫描”模式来观察极低频信号，或者使用“滚动模式”来实时追踪缓慢变化的信号。

三、触发控制（Trigger Controls）：稳定信号的“锚点”

触发系统常被誉为示波器的“灵魂”。无论垂直和水平设置多么完美，如果没有稳定的触发，屏幕上的波形就会像流水一样无法辨认。触发控制的作用就是“抓住”信号，使其稳定显示。

● 触发电平与斜率：这是触发控制中最核心的旋钮。触发电平设定了一个电压阈值，斜率（上升沿️或下降沿️）则定义了信号穿越该阈值的方向。只有当信号满足这些条件时，示波器才会开始一次新的采集。

● 触发源与类型：您需要选择触发源（例如选择 CH1 作为触发源，而不是正在观测的 CH2），并根据信号特性选择触发类型。除了最常用的“边沿触发”，泰克示波器还提供脉冲宽度触发、视频触发、逻辑触发等高级模式，用于捕捉复杂或罕见的信号事件。

● 触发模式：通常有**自动（Auto）和正常（Normal）**两种主要模式。自动模式下，即使没有触发信号，示波器也会强制显示波形（通常表现为滚动显示），适合调试初期寻找信号；正常模式下，示波器会严格等待触发条件满足才刷新显示，这是进行精确测量时最常用的模式。

结语

总而言之，泰克示波器的这三个控制部分各司其职又紧密配合：垂直控制决定了波形显示的电压幅度，水平控制决定了波形显示的时间刻度，而触发控制则确保了波形能够稳定地停留在屏幕上。熟练掌握这三个区域的操作逻辑，您就能从容应对各种复杂的电信号测量任务，让示波器真正成为您手中的得力工具。
