一、产品概述

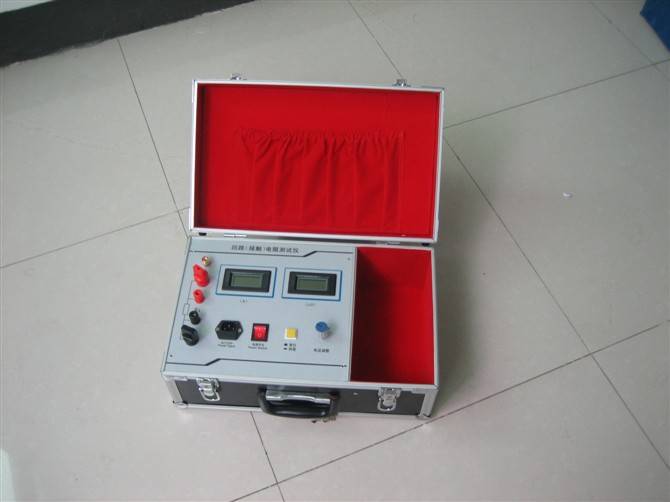

接触回路电阻测试仪是一款集数字电路技术与开关电源技术于一体的高精度测量设备，专为开关控制设备的接触电阻及回路电阻测量而设计。它采用标准推荐的直流100A/200A测试电流，能够在高电流条件下直接、准确地测量并数字显示回路电阻和接触电阻值。该仪器性能稳定，测量准确，广泛应用于电力、供电部门现场高压开关的维修以及高压开关厂的回路电阻测试。

二、工作原理

电源提供：

回路电阻测试仪利用脉宽调制式高频开关电源技术，提供大于100A的稳定测试电流。这一设计确保了在高电流条件下测量的准确性和可靠性。

测量过程：

当按下测量键时，高频开关电源立即输出大于100A的测试电流至被测回路。

同时，采样电路开始工作，采集被测回路上的电压降信号。

采集到的信号经过放大器放大后，由A/D转换器将模拟信号转换为数字信号。

微处理器对转换后的数字信号进行滤波、运算和处理，以消除干扰和误差，提高测量精度。

处理后的数据被送至显示器，显示出当前测量的电流和电阻值。

自动复位：

显示10秒钟后，系统自动复位，准备进行下一次测量，提高了测试效率。

分辨率设置：

根据被测回路电阻值的大小，仪器自动调整测量分辨率。当被测值小于400µΩ时，分辨率为0.1µΩ；当被测值大于400µΩ时，分辨率为1µΩ。这一设计确保了在不同测量范围内都能获得准确的测量结果。

三、开关回路电阻测试仪测试原理

高频电源生成：

工频交流电源首先经过整流处理，转换为直流电。

随后，直流电被转换成15KHz的高频电源，这一步骤通过高频逆变技术实现。

高频电源再经过变压和整流处理，最终生成低压直流电源，用于提供稳定的测试电流。

自动恒流技术：

反馈信号取自负载电阻（即被测回路）上的压降。

该反馈信号经过处理后，用于调整高频电流的脉冲宽度。

通过脉冲调宽技术，仪器能够自动维持测试电流的恒定，即使在被测回路电阻发生变化时也能保持测量准确性。

高精度测量：

当直流100A测试电流通过被测电阻时，会产生一定的电压降。

同时，机内标准电阻也会产生相应的电压降作为参考。

通过比较被测电阻和标准电阻上的电压降，仪器能够计算出被测电阻的准确值。

这种测量方法精度高于一般的电桥测试，能够满足高压开关等设备对回路电阻测量的高精度要求。
