问：批量 PCB 打板时，过孔总是出问题，要么孔壁镀铜不良，要么过孔短路，有没有办法从设计阶段优化过孔？答：过孔这个小细节，确实是批量打板的 “重灾区”！很多工程师设计时随便选个过孔尺寸，根本没考虑加工工艺，结果批量生产时各种问题。我之前做一款工业电源板，因为过孔设计不合理，导致 10% 的板子出现过孔断路，后来优化了过孔参数，问题直接解决。今天就讲讲过孔设计的优化技巧，全是实战经验。

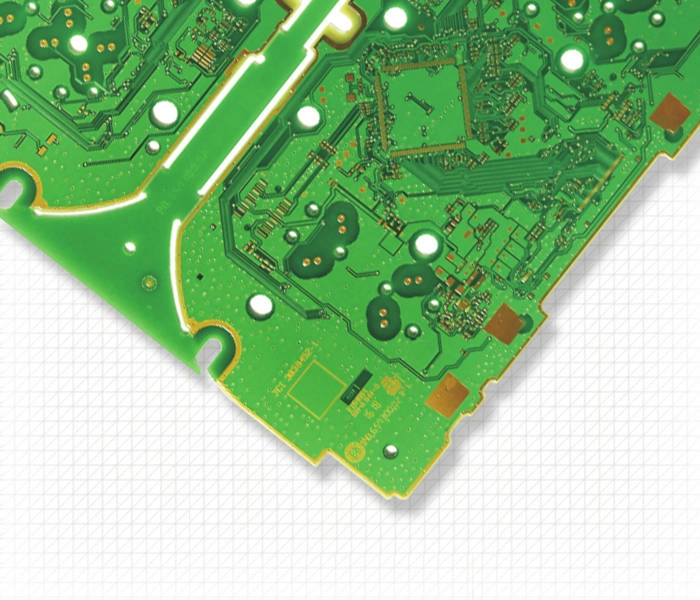

先说说过孔的核心作用：连接不同布线层的线路。但过孔也是 PCB 上的 “薄弱环节”—— 孔壁镀铜厚度不足、孔内有杂质，都会导致过孔的可靠性下降。批量打板优化过孔，就是要让过孔 “好加工、高可靠”。

具体要抓 4 个优化要点，每一个都能提升量产良率：

1. 优先选 “标准过孔”，别搞非标尺寸过孔的尺寸包括外径（焊盘直径）和内径（钻孔直径），常规的标准过孔尺寸是：内径 0.3mm（12mil），外径 0.6mm（24mil），这个尺寸几乎所有 PCB 工厂都能稳定加工，而且成本最低。很多工程师为了节省空间，把过孔设计成内径 0.2mm（8mil），外径 0.4mm（16mil）的微小过孔，这种过孔加工难度大，孔壁镀铜容易不均匀，批量生产时良率很低，而且加工费会贵 30% 以上。优化技巧是：非必要不用微小过孔。如果 PCB 的空间足够，就用标准过孔；如果空间紧张，非要用微小过孔，也要先问工厂能不能加工，并且在设计时留余量 —— 比如内径 0.2mm 的过孔，外径至少要 0.4mm，保证焊盘有足够的面积，避免钻孔时偏位。
2. 过孔的焊盘，要 “足够大”，避免偏位短路过孔的焊盘直径，直接影响钻孔的容错率。钻孔时，机器难免会有微小的偏位，如果焊盘太小，偏位就会导致过孔和周围的线路短路。行业内的通用标准是：焊盘直径 = 钻孔直径 + 0.3mm。比如钻孔直径 0.3mm，焊盘直径就要 0.6mm；钻孔直径 0.4mm，焊盘直径就要 0.7mm。这样就算钻孔偏位 0.1mm，也不会碰到周围的线路。我之前做电源板时，过孔的焊盘直径只比钻孔直径大 0.2mm，结果钻孔偏位导致过孔和地线短路，后来改成大 0.3mm，这个问题就再也没出现过。
3. 高速信号的过孔，要 “优化”，减少信号损耗高速信号（如 DDR、PCIe）经过过孔时，会产生阻抗不连续，导致信号反射。批量设计高速板时，过孔的优化直接影响信号完整性。优化技巧有两个：
• 用盲埋孔代替通孔：盲埋孔只连接相邻的布线层，不会穿过整个 PCB，能减少过孔的寄生参数，提升信号质量。但盲埋孔的加工费比通孔高，适合高端高速板；
• 给过孔加 “接地焊盘”：在高速过孔的周围加一圈接地焊盘，并且和 PCB 的接地层连接，这样能减少过孔的辐射干扰，提升信号的抗干扰能力。比如我做一款 10Gbps 的 SFP + 光模块板，就用了盲埋孔，并且在过孔周围加了接地焊盘，通过仿真验证，信号的眼图质量比用通孔时提升了 20%。
4. 过孔的分布，要 “均匀”，避免 PCB 变形批量打板时，PCB 的受热变形是个大问题。如果过孔分布不均匀，PCB 在回流焊时，受热膨胀不一致，就会出现翘曲变形，甚至导致元器件脱落。优化技巧是：过孔要均匀分布在 PCB 的各个区域，尤其是 PCB 的边缘和角落，要多放一些过孔，增强 PCB 的机械强度。另外，大尺寸的 PCB（如超过 300mm×200mm），要在中间加一些 “支撑过孔”，防止 PCB 在加工和使用中变形。

过孔虽小，但对批量打板的良率和可靠性影响巨大。记住：好的过孔设计，是 “加工友好” 和 “性能可靠” 的结合体。
