电动机的配线，以及交流接触器、空开、过热继电器的选型
创始人
2026-02-14 18:42:04
0次

电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流。

比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

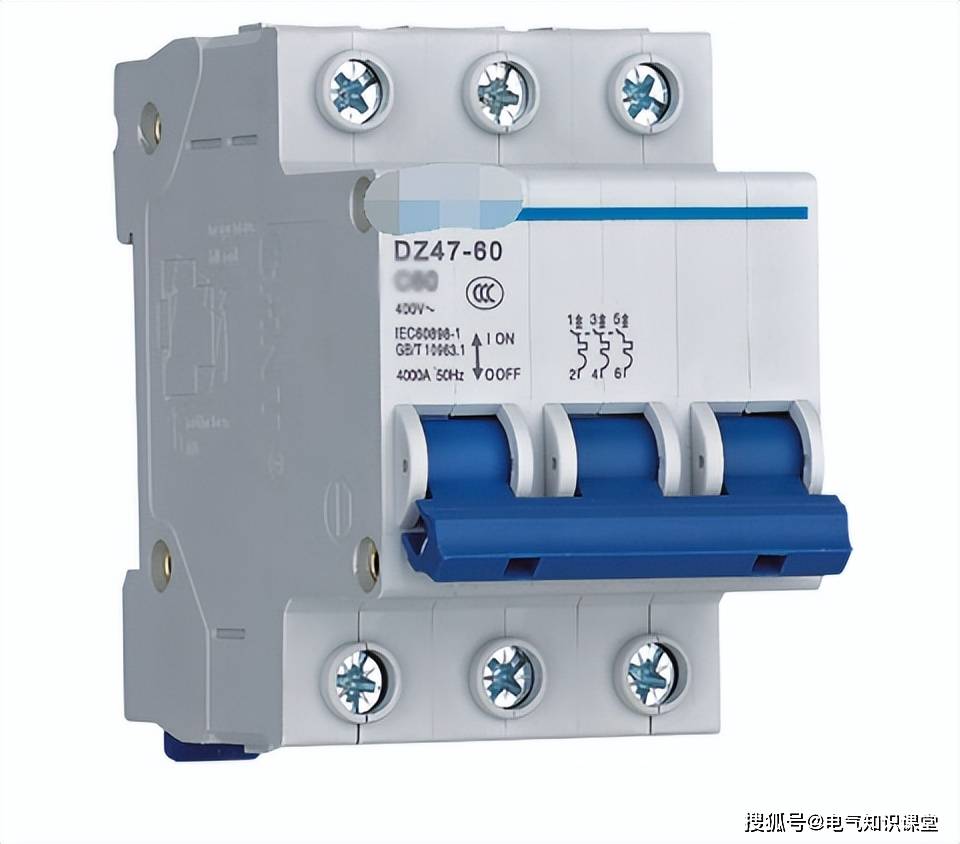

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，

2、电线： 根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，

3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。
