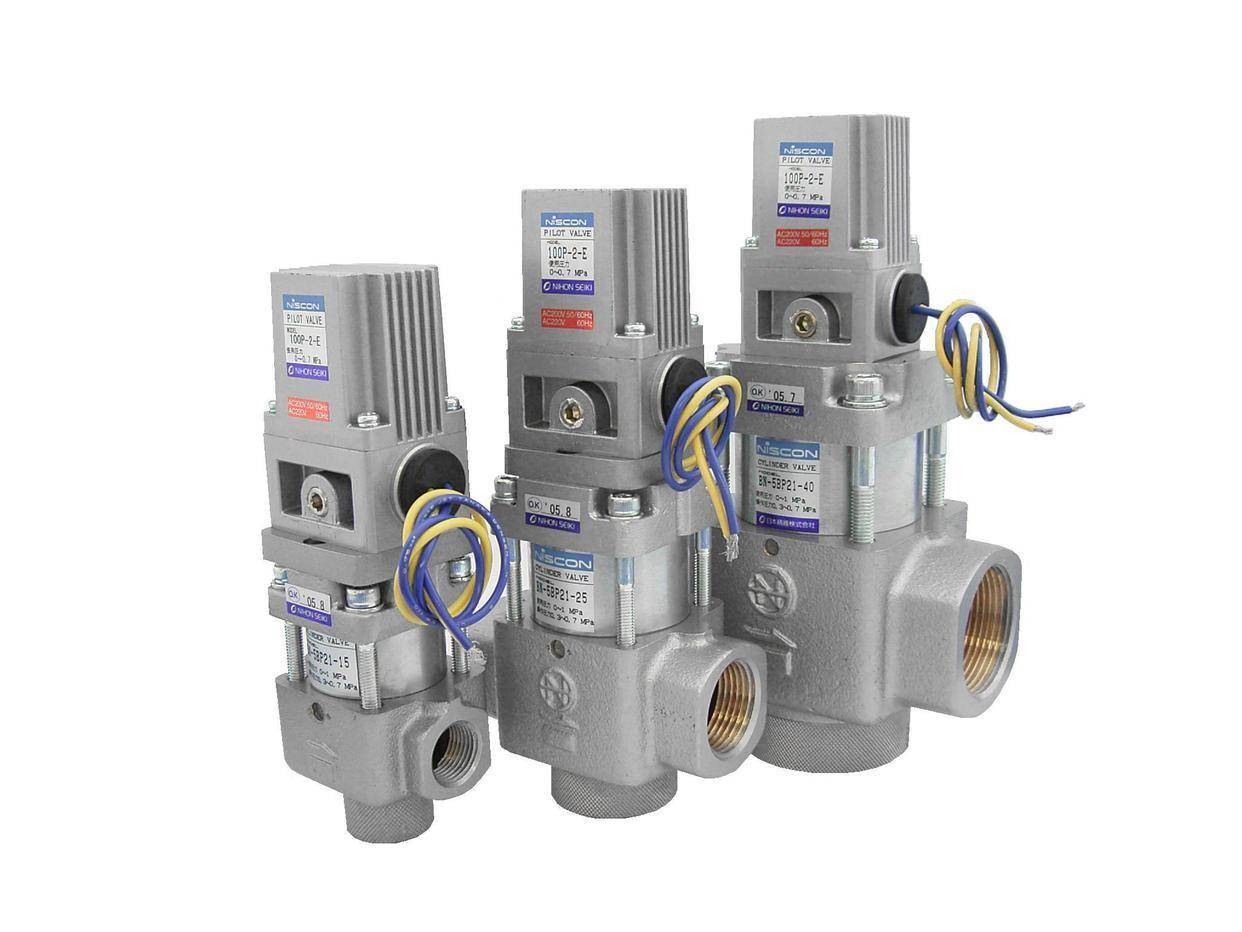

NIHONSEIKI日本精器 BN-5BP21 双向活塞阀

BN-5BP21

它是一种双向活塞阀，能够根据外部压力可靠地开合阀门。

型号编号系统规格特色

型号 BN-5BP21

管道连接口径 15A（R1/2）

25A（Rc1）

40A（Rc1¹/₂）

阀门类型外部导引的双孔阀门（通常关闭）

阀门格式单螺磁阀

端口数量 2

工作压力（MPa） 0~1.0

工作气压范围（MPa） 0.3~0.7

额定电压（V） AC100

AC200

DC24

流体使用空气

水

油（少于50克拉）

有效截面积（㎟）（连接直径） 80（Rc1/2）

220（Rc1）

550（Rc1¹/₂）

质量（公斤） 1.6（Rc1/2）

2.2（Rc1）

4.1（Rc1¹/₂）

选项防水

以下是该电磁阀的工作原理、安装使用说明的翻译整理：

三、工作原理

断电状态：先导阀处于关闭状态，阻止操作气压进入活塞上部腔室，因此在阀芯弹簧（10）的作用下，阀芯（3）被向上推起，处于关闭状态。

通电状态：操作气压推动活塞（5）下压，阀芯（3）打开，流体流向出口侧。

断电复位：先导阀关闭，活塞上部腔室的操作气压通过电磁阀上盖的小孔排出，阀芯（3）在弹簧作用下复位关闭，流体流动停止。

四、安装与使用说明

安装与配管

原则上需垂直安装，倒装可接受，但禁止侧装。

配管时需保证流体流向与阀体上的箭头方向一致。

安装前需对管路充分冲洗，配管过程中注意避免螺纹切屑、生料带等异物进入阀内。

如果需要了解该型号阀门的维护细节、故障排查方法等内容，欢迎随时和我沟通~
