一、概述

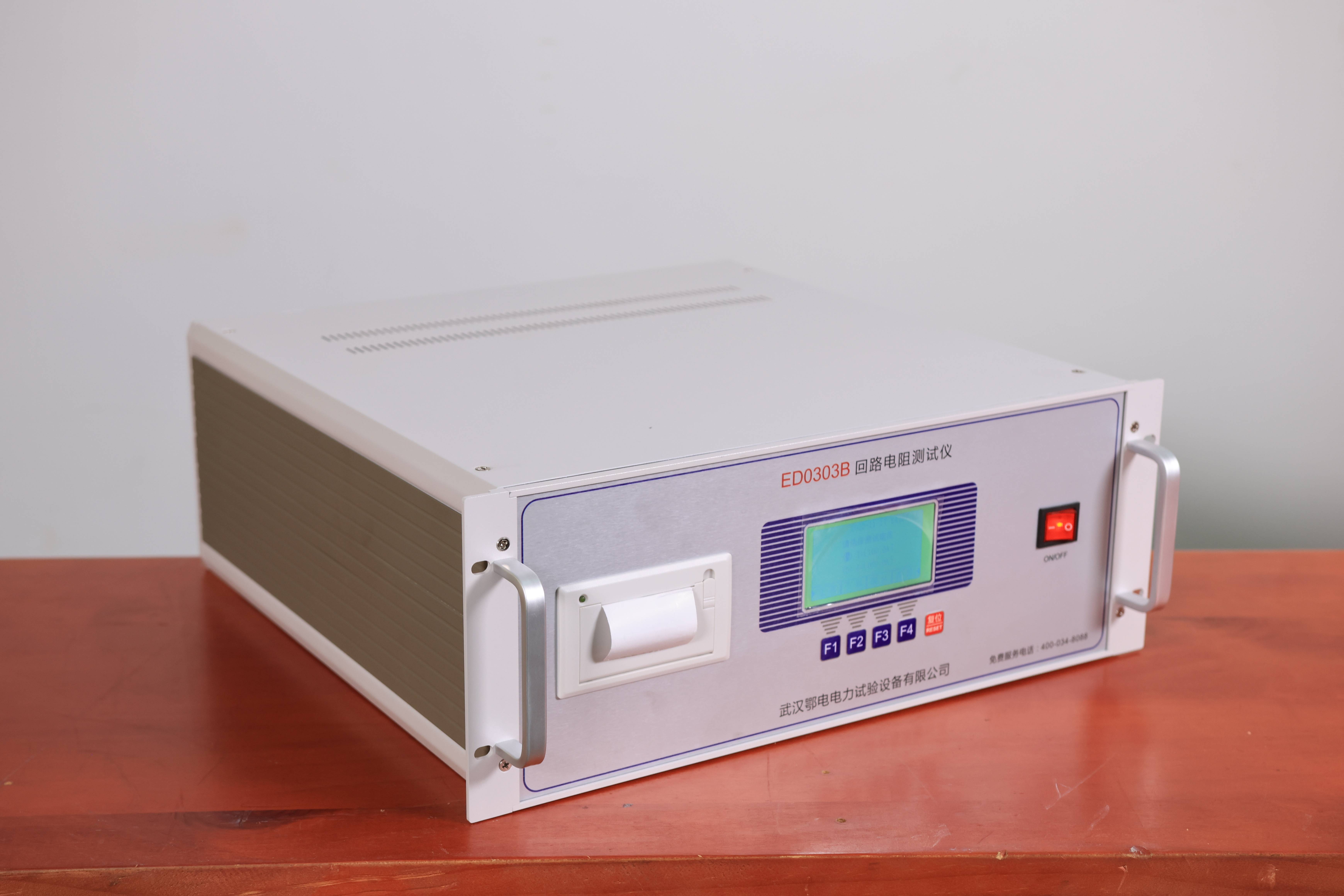

回路电阻测试仪是一款依据IEC标准及国家相关规定，结合先进技术精心打造的高精度、数字化开关检测设备。它运用大功率恒流开关电源技术，能够精确测量至微欧姆级的接触电阻，广泛应用于各类开关、电器接触电阻、回路电阻，以及电缆电线、焊缝接触电阻的测量场景。

二、性能特点详述

大测试电流：测试电流强大，完全满足国家关于接触电阻测试的标准要求，确保测量结果的准确性和可靠性。

高输出电压与宽测量量程：仪器具备高输出电压，且测量量程宽广，能够适应不同电阻值的测量需求。

高精度恒流电源：测试电流源自高精度的大电流恒流电源，无需人工调节，测试过程迅速且准确。

四端子接线法：采用四端子接线方式，有效消除测试线电阻对测量结果的影响，提升测量精度。

快速测试：测试速度迅捷，约10秒即可显示数据，大幅提高工作效率。

中文显示界面：配备128X64点阵液晶屏，全部操作以中文显示，便于用户理解和操作。

实时打印功能：仪器具备测试数据实时打印功能，方便用户记录和分析测量结果。

智能化功率管理：采用智能化功率管理技术，使仪器始终工作在最小功率状态，有效降低内部发热，节约能源。

三、技术指标详解

输出电流与量程：

输出电流：50A、100A、150A、200A，满足不同测量需求。

量程：根据输出电流不同，量程也有所调整，确保测量精度。

50A时，量程为0～100mΩ；

100A时，量程为0～50mΩ；

150A时，量程为0～40mΩ；

200A时，量程为0～20mΩ。

分辨率：最小可达0.1µΩ，确保测量结果的精细度。

精确度：±(0.5%+2个字)，保证测量结果的准确性。

功率：1000W，满足仪器正常工作需求。

工作方式：连续测量，适合长时间、持续性的测量任务。

工作电源：AC220V±10%，50Hz±1Hz，适应常见电源环境。

使用环境：

温度：0～40℃，确保仪器在正常温度范围内工作。

相对湿度：≤90%，无结露，防止仪器受潮。

海拔高度：≤1000米，适应不同海拔地区的使用。

外形尺寸与重量：

外形尺寸：393mm232mm302mm，便于携带和放置。

仪器重量：8.2kg，相对较轻，便于搬运。

四、安全措施与注意事项

测试结束操作：测试结束后，务必按复位键并关掉电源开关，严禁带电拆装各测试电缆，以防触电。

异常处理：若仪器出现不正常现象，首先按复位键使仪器复位，若问题依旧存在，请联系专业人员进行维修。

维修要求：对仪器进行维修必须由专业人员进行，用户不得自行处理，以免造成损坏或安全隐患。

使用限制：本仪器专为测量回路电阻设计，不允许测量感性回路，以免对仪器造成损坏或影响测量结果。
