武汉摩恩智能电气（简称 “摩恩智能”），全资子公司为武汉泛克斯特电气，专注高电压检测试验设备研发制造，前身为 1992 年武汉高压研究所高试设备制造厂改制单位，依托多所科研院所与高校，是国内起步早、产品全的制造商，现产品涵盖十余品种、上百规格。

一、主要特点

电压电流输出灵活组合 常规4相电压3相电流型、4相电压6相电流并联型以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

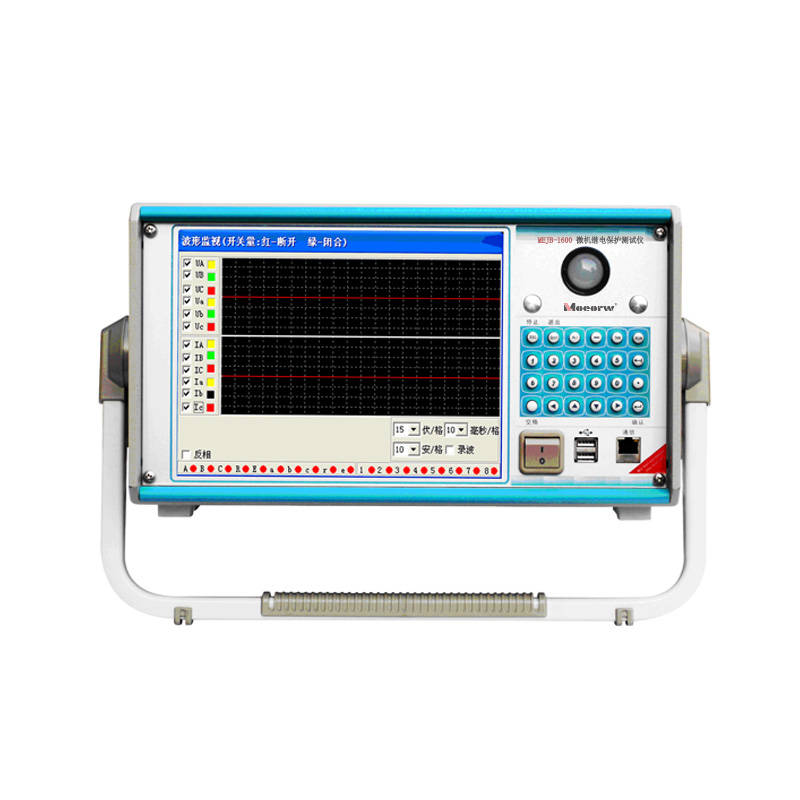

单机操作方便 装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。

双操作方式 除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。

新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小，线性好。装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

软件功能强大 可完成复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试，12相输出可用于厂用电备自投测试。

具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。

接口完整 装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；带有两个USB口和网口，可与计算机及其它外部设备通信，设置的GPS接口可实现双机同步测试。

自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

二、技术参数

交流电流输出

6相电流输出时每相输出（有效值） 0～30A 输出精度 0.1级

6相并联电流输出（有效值） 0～180A

相电流长时间允许工作值（有效值） 10A

相电流最大输出功率 450VA

6相并联电流最大输出时最大输出功率 1000VA

6相并联电流最大输出时允许工作时间 10s

频率范围（基波） 0～1200Hz

谐波次数 1～24 次

直流电流输出

电流输出 0～±10A / 每相 ，0～±60A / 6并 输出精度 0.2级

最大输出负载电压 20V

交流电压输出

相电压输出（有效值） 0～120V 输出精度 0.1级

线电压输出（有效值） 0～240V

相电压 / 线电压输出功 80VA / 100VA

频率范围（基波） 0～1200Hz

谐波次数 1～24次

直流电压输出

相电压输出幅值 0～±160V 输出精度 0.2级

线电压输出幅值 0～±320V

相电压/ 线电压输出功率 70VA / 140VA

开关量

10路开关量输入

空接点 1～20mA，24V

电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A

时间测量范围

0.1ms ～ 9999s ， 测量精度 ＜0.1mS

三、试验过程

根据继电器的参数设置软件的测试参数。其中“最大试验时间”应大于继电器的最长的动作时间，否则当测试仪输出小电流的时候，因为继电器的动作时限很长，若“最大试验时间”过短，则会出现继电器在该电流值时不动作的情况。这是因为还未达到继电器的动作时限而测试仪已经停止输出并准备跳转至下一状态。

在设置完测试参数后点击“开始试验”，软件会根据设置的参数自动生成所需输出的电流值并自动开始试验。例如设置“电流初值”为1A，“电流终值”为20A，“电流步长”为1A，“试验间断时间”为1s。则测试软件会生成1A、2A、3A……20A等电流数据。开始试验后，测试仪最开始会输出1A的电流值持续至继电器动作，然后停止输出1s后再突变输出2A的电流值持续至继电器动作，如此直至输出20A的电流值直至继电器动作。在每次输出不同的电流值之间，测试仪均会停止输出1s时间以便接点返回。

测试仪记录每次输出时继电器的动作情况并反映在“试验结果”栏目中。在继电器每次动作后，均会在测试软件右边部分的I-T坐标系内描绘当前的动作点，当所有测试点都测试完毕后，测试软件则会将坐标系内所有特性点按一定顺序连线以绘制处该继电器的动作特性图。
