一、产品用途

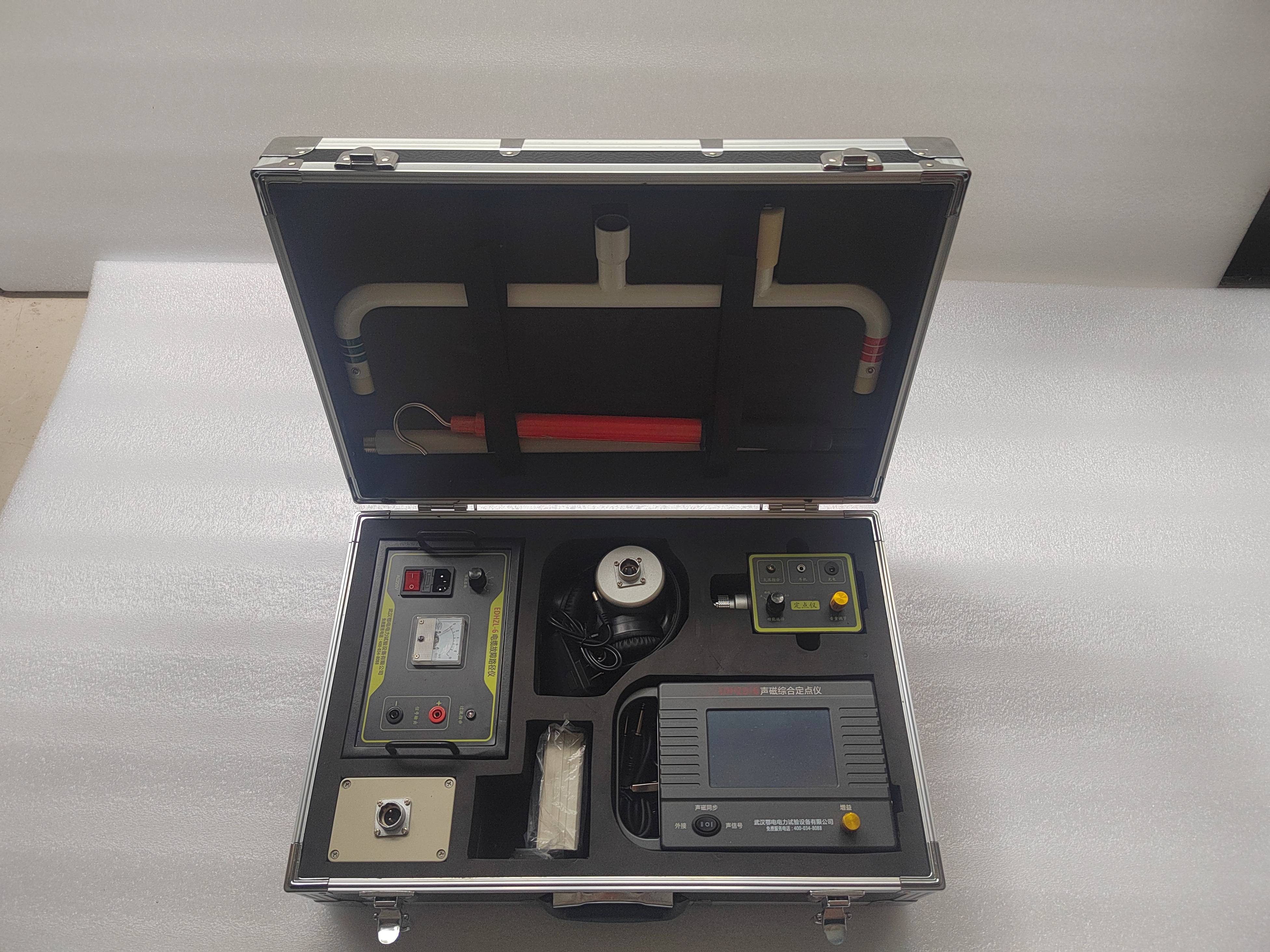

电力电缆故障综合测试仪是一款集成化、便携式设备，专为电力电缆故障检测设计，包含主机与信号发生器两大核心模块及配套附件。该设备通过多功能集成，替代传统分体式测试工具，实现故障测距、精确定点、路径探测三大核心功能，具有体积小、重量轻、操作简便、安全可靠等特点，适用于电力电缆的快速故障诊断与定位。

二、功能特点

1. 全功能集成化设计

主机功能：

低压脉冲测距：适用于低阻、短路、断线故障的精确测量。

脉冲电流测距：针对高阻、闪络型故障，通过电流耦合器采集地线信号，与高压部分隔离，确保安全。

声磁同步定点：结合声音与磁场信号，实现故障点精准定位。

电缆路径探测：快速定位埋地电缆走向及深度。

信号发生器功能：

发射1kHz路径探测信号，支持音峰/音谷法路径识别。

大容量锂离子电池供电，摆脱市电限制，适合野外作业。

2. 故障测距功能

低压脉冲法：

适用场景：低阻故障（电阻<100Ω）、短路、断线。

分辨率：1m，测距范围达30km，盲区仅2m。

脉冲电流法：

适用场景：高阻故障（电阻>100Ω）、闪络性故障。

安全设计：通过电流耦合器隔离高压信号，避免操作风险。

3. 精确定点功能

声磁同步技术：

抗干扰能力强，信号波形直观显示，噪声与故障信号清晰区分。

光标测量声磁延时，精准判断故障点距离（精度0.1m）。

磁场波形初始极性分析，同步实现路径探测与故障定位。

4. 路径探测功能

信号发生器：

发射功率≥3.5W，开路电压≥100Vp-p，短路电流≥300mA，自动匹配负载。

全自动功率保护，防止设备过载损坏。

探测方法：

音峰/音谷法：通过接收器信号强度变化定位电缆走向。

测深功能：支持80%法或45°法测量电缆埋深。

5. 便携性与易用性

大屏幕液晶显示：主机采用320×240点阵液晶屏，界面友好，操作直观。

数据存储与导出：SD卡存储测试波形，支持计算机存档、分析及打印。

电源管理：

内置3000mAh锂离子电池，主机续航>6小时，信号发生器续航>5小时。

智能休眠：15分钟无操作自动关机，欠压保护延长电池寿命。

轻量化设计：主机与信号发生器重量均仅1.5kg，体积270mm×220mm×80mm，便于携带。

三、技术指标

主机（M）

测距模式：低压脉冲、脉冲电流

采样频率：100MHz

分辨率：低压脉冲1m，脉冲电流4m

测距范围：30km

发射电压：低压脉冲模式30V

定点精度：0.1m

信号通频带：中心频率400Hz，带宽200Hz

信号增益：80dB

接收频率：1kHz

电池容量：3000mAh，标称电压7.4V

功耗：400mA，连续使用时间>6小时

充电器：输入AC220V±10%，输出8.4V/1A，充电时间<4小时

显示方式：320×240点阵大屏幕液晶

体积：270mm×220mm×80mm

质量：1.5kg

使用条件：温度-10℃~40℃，湿度5%~90%RH，海拔<4500m

信号发生器（T）

发射频率：1kHz

发射功率：≥3.5W

输出特性：开路电压≥100Vp-p，短路电流≥300mA，自动匹配负载，自动短路保护

接收增益：80dB

电池容量：3000mAh，标称电压7.4V

功耗：500mA，连续使用时间>5小时

充电器：输入AC220V±10%，输出8.4V/1A，充电时间<4小时

显示方式：表头

体积：270mm×220mm×80mm

质量：1.5kg

使用条件：温度-10℃~40℃，湿度5%~90%RH，海拔<4500m

四、应用场景

电力电缆故障抢修：快速定位断线、短路、高阻故障点，缩短停电时间。

电缆铺设验收：检测电缆埋深、走向及路径准确性，确保施工质量。

预防性维护：定期扫描电缆状态，提前发现潜在故障隐患。

野外作业：无市电环境下依赖电池供电，适应复杂地形测试需求。

五、总结

电力电缆故障测试仪通过集成化设计、多功能融合、高精度测量三大核心优势，结合声磁同步定点、路径探测、低压/脉冲电流测距等创新技术，为电力电缆维护提供高效、安全的解决方案。其便携性、易用性及强抗干扰能力使其成为电力行业、工程公司及第三方检测机构的理想选择。
