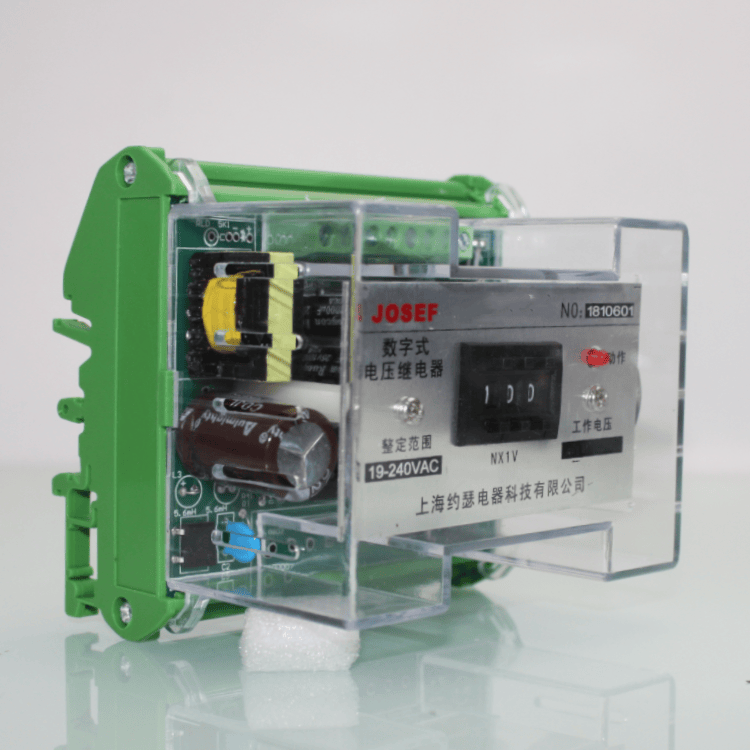

系列型号：

JY-7GB/5端子排电压继电器

JY-7GB/3端子排电压继电器

JY-7GB/2端子排电压继电器

JY-7GB/1端子排电压继电器

JY-7GB/DK端子排电压继电器

JY-7GA/5端子排电压继电器

JY-7GA/3端子排电压继电器

JY-7GA/2端子排电压继电器

JY-7GA/1端子排电压继电器

JY-7GA/DK端子排电压继电器

JY-7GB/DK/220端子排电压继电器

JY-7GA/DK/220端子排电压继电器

一、主要特点

1. 高精度与可靠性：采用进口集成电路进行运算和比较，具有精度高、误差小、无需检验的特点。
2. 整定方便直观：采用三位拨盘开关整定电压值，整定范围宽，级差小，操作简便直观。
3. 动作速度快：动作时间短，返回系数高，能够快速响应电压变化。
4. 功耗低：功耗小于5W，节能环保。
5. 辅助电源灵活：辅助电源采用开关电源变换，交直流通用，工作电压范围大，接线简单。
6. 安装方便：可以卡在35mm标准导轨上，安装方便，体积小。

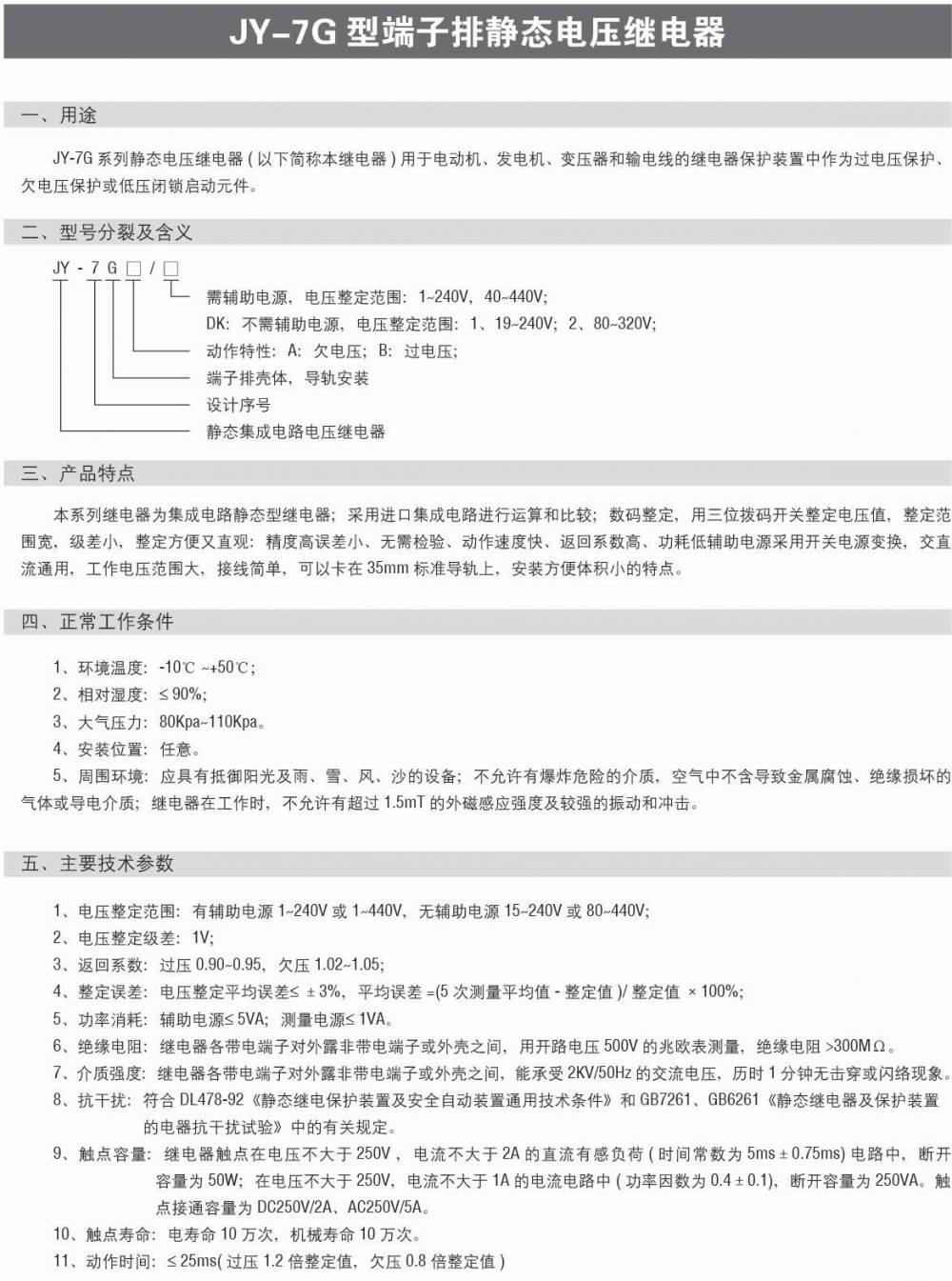

二、技术参数

• 电压整定范围：
• DK型（不带辅助电源）：19V~130V、40V~260V、200V~420V。
• 带辅助电源电压继电器：101~399V。
• 触点形式与动作方式：
• 触点形式：2常开2常闭。
• 动作方式：欠电压或过电压保护。
• 动作时间：欠电压动作时间0.5倍整定值<20ms，过电压动作时间1.2倍整定值<25ms。
• 返回时间：<27ms。
• 返回系数：
• 欠电压返回系数：1.04~1.08。
• 过电压返回系数：0.92~0.96。
• 绝缘性能：
• 绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
• 绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
• 环境条件：
• 环境温度：-15℃~55℃（部分资料显示为-25℃~+70℃）。
• 工作电压：不大于120%额定电压。
• 工作位置：任意。
• 周围磁场强度：小于0.5mT。
• 环境相对湿度：不大于90%。
• 大气压力：80~110KPa。
• 海拔高度：不大于2500米。

三、应用场景

JY-7GA/DK/220电压继电器广泛应用于发电机、变压器、输电线路等设备的继电保护装置中，作为过电压或欠电压的闭锁启动元件，有效保障电力系统的安全稳定运行。
