当前，全球电力电子产业正处于从硅（Si）基器件向宽禁带（WBG）半导体器件转型的关键历史时期。随着“双碳”战略的推进和工业装备电气化程度的加深，对电能转换效率、功率密度以及系统响应速度的要求已逼近传统硅基绝缘栅双极型晶体管（IGBT）的物理极限。碳化硅（SiC）作为第三代半导体的代表，凭借其卓越的物理特性，被视为突破这一瓶颈的关键。然而，在存量巨大的工业市场中，如何低成本、低风险地实现从IGBT到SiC的升级，一直是制约技术普及的痛点。

倾佳电子杨茜剖析了基本半导体（BASIC Semiconductor）推出的工业级标准封装（34mm、62mm）SiC MOSFET模块及其深度适配的专用驱动板（如BSRD系列及青铜剑方案）所构成的技术生态。通过对半导体物理机制、模块封装工艺、栅极驱动电路拓扑、热管理系统以及典型应用场景（如高频焊机、感应加热、储能变流器）的详尽研究，倾佳电子杨茜论证了这一“软硬结合”的方案如何消除机械与电气兼容性壁垒，实现对老旧IGBT方案的全面替代。倾佳电子杨茜不仅揭示了该方案在提升能效（降低损耗50%以上）、提高开关频率（5-10倍于IGBT）和优化全生命周期成本（TCO）方面的革命性影响，更从系统工程的角度探讨了其对下一代电力电子架构重构的深远意义。

第一章 电力电子技术的代际演进与硅基器件的物理瓶颈

1.1 硅基功率器件的统治与局限

自20世纪80年代绝缘栅双极型晶体管（IGBT）商业化以来，它以其兼具MOSFET的高输入阻抗和双极型晶体管（BJT）的低导通压降的优势，统治了中大功率电力电子领域长达40年。从早期的穿通型（PT）到非穿通型（NPT），再到如今主流的沟槽栅场截止型（Trench Field-Stop），硅基IGBT的技术迭代已接近材料物理极限。

然而，随着现代工业应用向更高频率、更高效率方向发展，硅材料（Si）固有的物理缺陷日益凸显：

• 禁带宽度限制：硅的禁带宽度仅为1.12 eV，导致其在本征载流子浓度和临界击穿电场方面存在先天不足 。这限制了器件在高温环境下的工作能力（通常结温限制在150°C，短时175°C），且为了获得高耐压，必须采用较厚的漂移层，从而增加了导通电阻和损耗。
• 双极型器件的拖尾电流：IGBT作为双极型器件，依靠少子注入产生电导调制效应来降低导通压降。然而，在关断过程中，存储在漂移区的少子必须通过复合或抽取来消失，这就产生了著名的“拖尾电流”（Tail Current）现象 。拖尾电流的存在直接导致了巨大的关断损耗（Eoff），使得IGBT在大功率应用中的开关频率通常被限制在20kHz以下 。
• 开关速度与损耗的矛盾：为了降低开关损耗，必须加快开关速度（即提高di/dt和dv/dt）。但在硅基IGBT中，过快的开关速度会引发严重的电磁干扰（EMI）和电压过冲，且受到反并联二极管反向恢复特性（Reverse Recovery）的严重制约 。

在传统的工业应用中，62mm和34mm封装的IGBT模块是应用最为广泛的标准品。这些模块虽然供应链成熟、成本低廉，但在面对光伏逆变器、高频感应加热电源等对效率和体积有极致要求的场景时，已成为系统性能提升的“天花板” 。

1.2 碳化硅（SiC）：突破物理极限的第三代半导体

碳化硅（SiC）作为第三代宽禁带半导体的代表，其物理特性相对于硅具有全面的“降维打击”优势：

• 宽禁带特性：SiC的禁带宽度约为3.26 eV，是Si的3倍。这使得SiC器件具有极低的漏电流，且理论上可在高达200°C甚至更高的结温下稳定工作 。
• 高临界击穿场强：SiC的临界击穿电场强度约为Si的10倍（2.5-3.0 MV/cm vs 0.3 MV/cm） 。这意味着在相同的耐压等级下，SiC功率器件的漂移层厚度可以大幅减薄（仅为Si的1/10），掺杂浓度可以提高，从而显著降低比导通电阻（Ron,sp）。对于1200V器件，SiC MOSFET的单位面积导通电阻远低于Si IGBT，且没有IGBT的拐点电压（Knee Voltage），在轻载下效率优势尤为明显 。
• 高热导率：SiC的热导率约为Si的3倍（4.9 W/cm·K vs 1.5 W/cm·K），这极大地提升了器件将热量从芯片传导至封装外壳的能力，降低了结壳热阻（Rth(j−c)），从而提升了系统的功率密度 。
• 高饱和电子漂移速度：SiC的电子饱和漂移速度是Si的2倍，结合单极型器件结构（无少子存储效应），使得SiC MOSFET能够以极高的速度进行开关，开关损耗降低70%-80%，且不存在拖尾电流 。

1.3 “标准封装”策略的工业价值

尽管SiC技术优势明显，但在推广初期面临着巨大的阻力。除了芯片成本较高外，更主要的障碍在于“替换成本”。传统的SiC模块往往采用全新的封装形式，这就要求用户必须重新设计机械结构、散热系统、母线排连接甚至整个机柜布局。

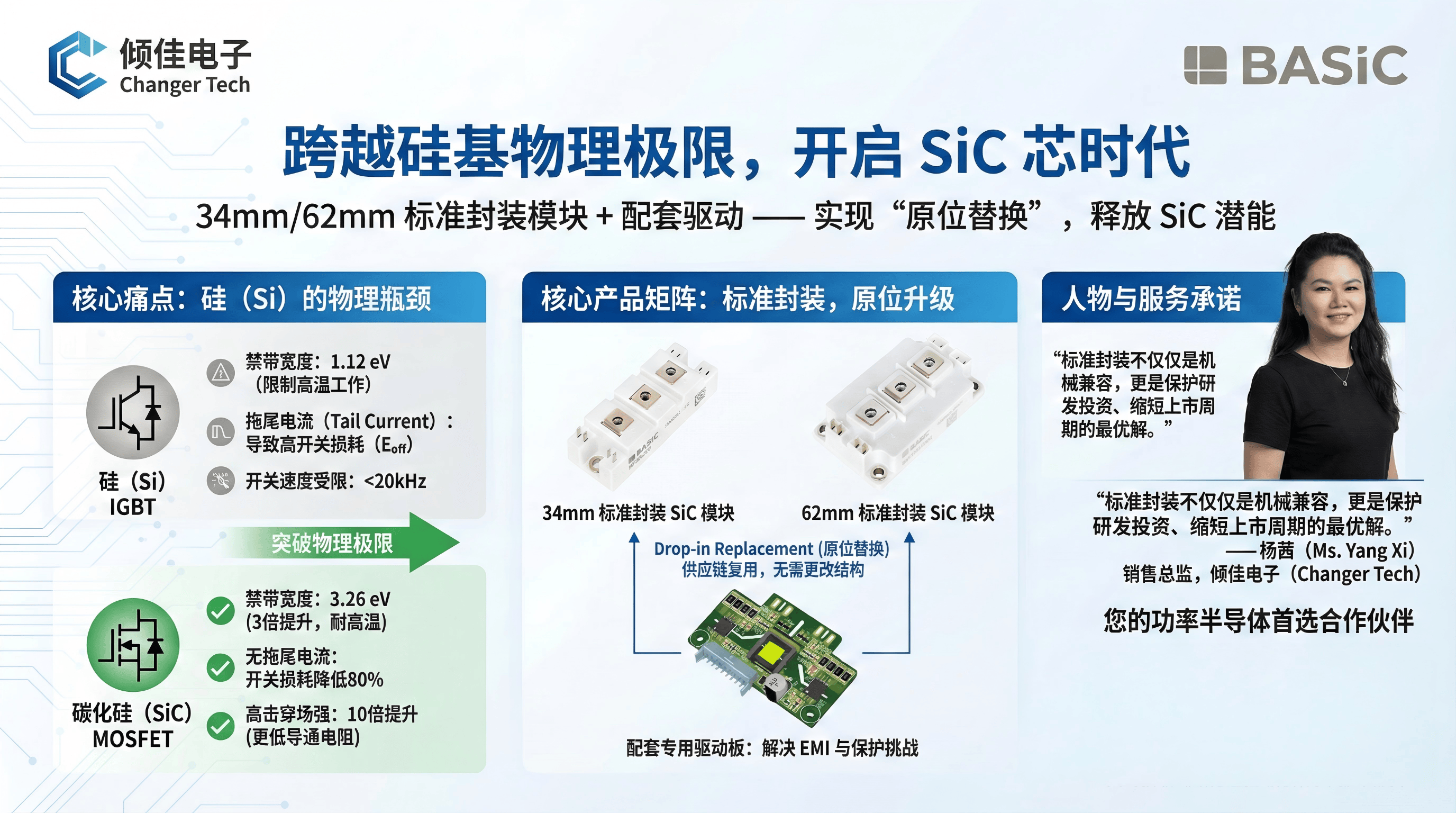

基本半导体采取的“标准封装”策略（Standard Package Strategy），即利用工业界最为成熟的34mm和62mm标准外壳来封装最新的SiC MOSFET芯片，具有重大的战略意义 。

• 机械兼容性：用户无需更改散热器安装孔位、无需重新设计母线排连接，即可实现“原位替换”（Drop-in Replacement），极大地降低了升级门槛 。
• 供应链复用：标准封装意味着现有的散热器、紧固件、绝缘片等辅助材料可以继续使用，保护了用户的既有投资。
• 快速验证：研发人员可以在现有的测试平台上直接评估SiC的性能，缩短了新产品的上市周期（Time-to-Market）。

然而，仅仅实现机械兼容并不等于电气可用。SiC MOSFET的驱动特性与IGBT截然不同，这使得“配套驱动板”的研发成为了释放SiC潜能的关键一环。本报告将重点围绕这一系统性变革展开深入分析。

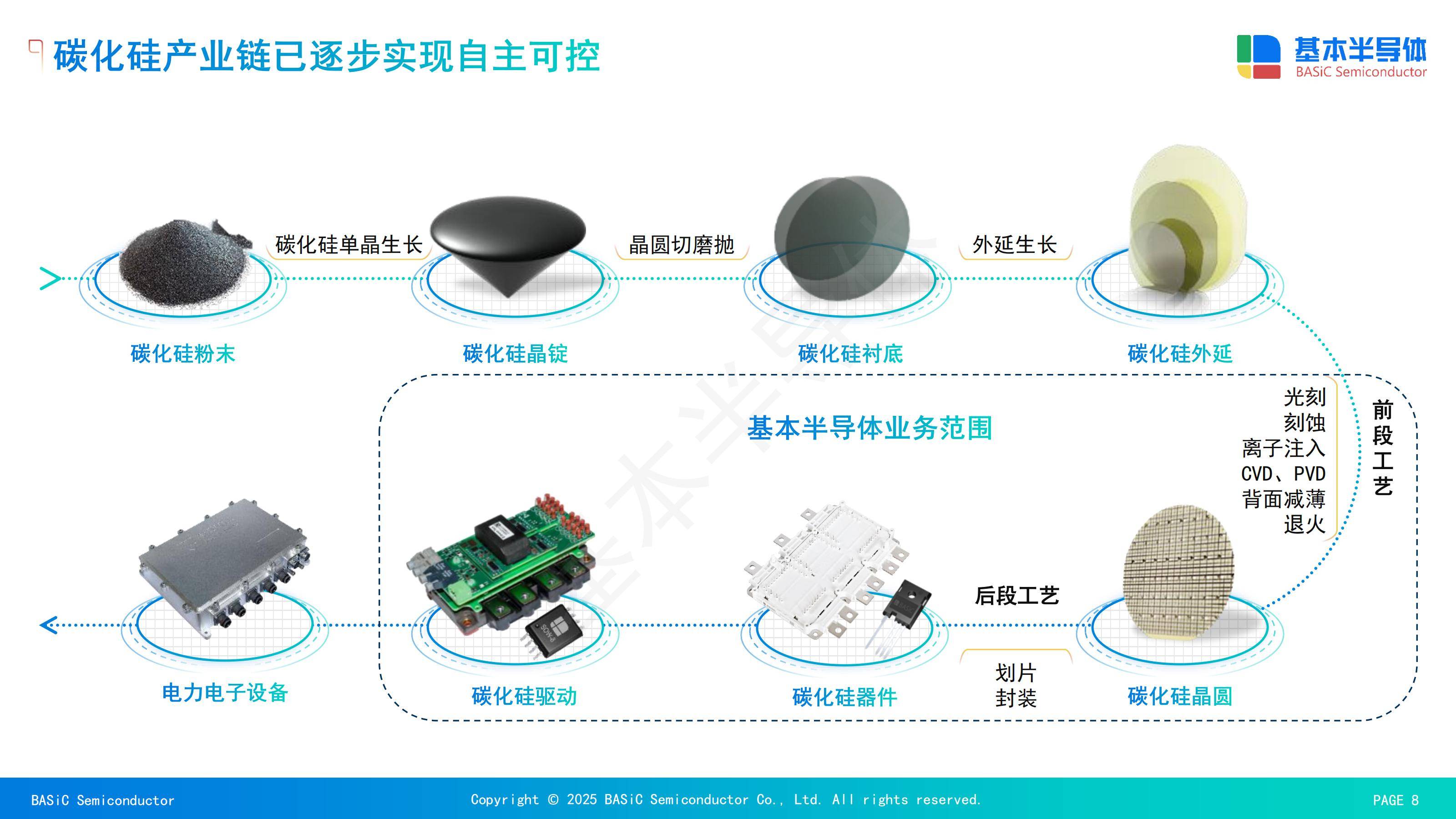

第二章 工业级标准封装SiC MOSFET模块的技术架构解析

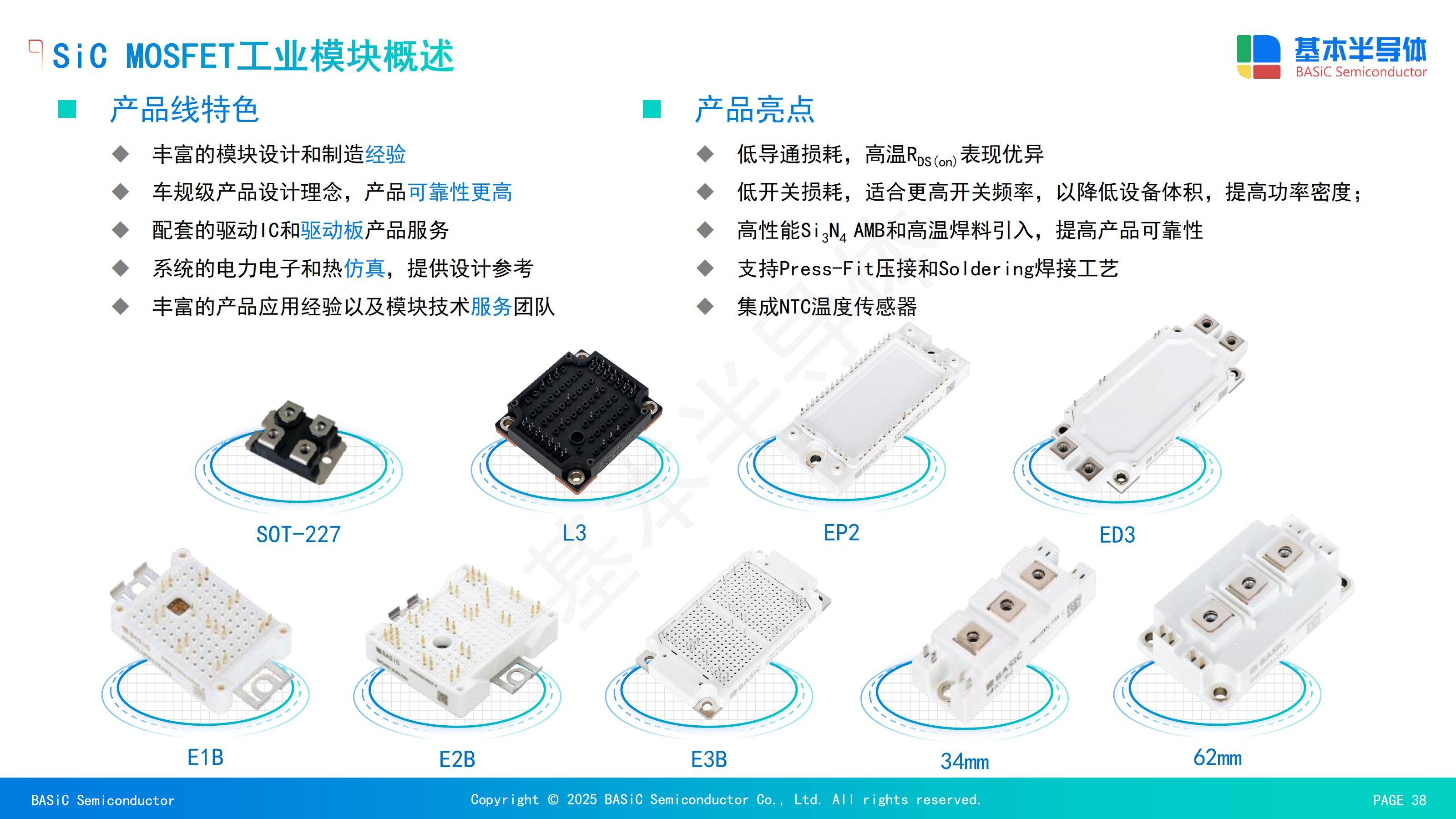

基本半导体的工业级SiC模块产品线主要覆盖了34mm和62mm两种经典封装。这些模块并非简单地将SiC芯片放入旧外壳，而是在内部布局、材料选择和寄生参数优化上进行了深度革新。

2.1 34mm封装SiC模块：半桥拓扑的性能重塑

34mm模块（通常对应EasyPACK 1B/2B或SEMITOP封装）广泛应用于中小功率逆变器、电焊机、伺服驱动器等领域。基本半导体在此封装下推出了BMF系列（如BMF120R12RB3, BMF160R12RA3等），通过SiC技术重塑了这一经典封装的性能边界。

2.1.1 极低导通电阻与无拐点导通特性

以BMF120R12RB3为例，这是一款1200V/120A的半桥模块。其数据手册显示，在栅极电压VGS=18V且结温Tvj=25∘C时，其芯片级典型导通电阻RDS(on)仅为10.6 mΩ 。 对比同规格的传统IGBT模块，如英飞凌的FF150R12RT4（1200V/150A），虽然标称电流略大，但IGBT存在固有的饱和压降（VCE(sat)）。FF150R12RT4在125∘C时的典型VCE(sat)约为2.0V 。

• IGBT导通损耗模型：Pcond,IGBT=VCE0⋅IC+rC⋅IC2。在小电流下，由于固有的VCE0（约0.8V-1.0V）存在，损耗占比较大。
• SiC MOSFET导通损耗模型：Pcond,SiC=ID2⋅RDS(on)。SiC MOSFET呈现纯阻性特性，原点导通，无拐点电压。

在工业设备常见的轻载或半载工况下（例如电焊机的非满载焊接），SiC MOSFET的低阻抗特性使其导通损耗远低于IGBT。即使是更高电流等级的BMF160R12RA3（1200V/160A），其典型RDS(on)进一步降低至7.5 mΩ 。这意味着在100A电流下，其导通压降仅为0.75V，不到IGBT的一半，从而大幅降低了系统发热。

2.1.2 动态性能与低电感设计

34mm封装本身设计紧凑，基本半导体通过优化内部键合线布局，实现了更低的杂散电感。

• 电荷参数：BMF80R12RA3（1200V/80A）的总栅极电荷QG仅为220nC 。相比之下，同级IGBT的栅极电荷通常在微库仑（μC）级别（例如FF150R12RT4的QG通常在1 μC以上 ）。极低的QG意味着驱动SiC所需的栅极功率更小，驱动电路可以设计得更加紧凑。
• 反向恢复：SiC MOSFET的体二极管（Body Diode）特性是其另一大优势。BMF540R12KHA3（虽然是62mm封装，但原理通用）的体二极管反向恢复电荷Qrr仅为2.0 μC (25∘C) [14]。而同电流等级的IGBT模块（如FF450R12KE4）中反并联二极管的Qrr高达44.0 μC [20]。极低的Qrr几乎消除了硬开关拓扑（如逆变桥臂）中的二极管反向恢复损耗，并大幅抑制了开通时的电流过冲，使得图腾柱PFC等高效拓扑在工业设备中具备了实用性。

2.2 62mm封装SiC模块：大功率系统的无缝升级

62mm封装（标准半桥模块，如SEMITRANS 3）是工业传动、中央光伏逆变器和大型储能变流器（PCS）的“黄金标准”。基本半导体的BMF240R12KHB3、BMF360R12KHA3及BMF540R12KHA3等产品，将SiC的电流处理能力推向了500A+级别，直接挑战大功率IGBT的统治地位。

2.2.1 功率密度的极致释放

BMF540R12KHA3（1200V/540A）是其中的旗舰产品，其RDS(on)低至2.2 mΩ（芯片级）。 让我们对比传统的62mm IGBT模块，如Semikron SKM400GB12T4（400A）或Infineon FF450R12KE4（450A）：

• 电流能力提升：在相同的62mm封装体积下，BMF540实现了540A的额定电流（TC=65∘C），且脉冲电流IDM可达1080A 。这得益于SiC芯片极高的电流密度。
• 热管理革新：该模块采用了氮化硅（Si3N4）陶瓷衬底 。传统的IGBT模块通常使用氧化铝（Al2O3）衬底，Si3N4的热导率（约90 W/m·K）远高于Al2O3（约24 W/m·K），且机械强度更高，允许基板做得更薄。这使得BMF540R12KHA3的结壳热阻Rth(j−c)低至0.096 K/W ，优于FF450R12KE4的0.11 K/W（二极管部分）。考虑到SiC芯片面积通常远小于IGBT，能做到如此低的热阻，说明其封装工艺经过了深度优化。

2.2.2 材料与机械结构的升级

为了适应SiC器件更高结温（Tvj,op=175∘C）的工作环境，基本半导体在模块材料上进行了针对性升级：

1. PPS外壳：采用聚苯硫醚（PPS）塑料外壳。相比普通PBT材料，PPS具有更高的耐温性（CTI > 200）和机械强度，能够在高温下保持结构稳定，防止引脚位移或外壳变形 。
2. 优化的铜基板：采用铜基板（Copper Baseplate）设计，增强了横向热扩散能力（Heat Spreading），能够更有效地应对SiC芯片面积小带来的热流密度集中问题，防止出现局部热点 。

第三章 配套驱动板：释放SiC潜能的关键“钥匙”

仅仅拥有高性能的SiC模块并不足以完成系统升级。老旧的IGBT驱动板通常采用+15V/-8V或+15V/0V驱动电压，驱动电流较小，且缺乏应对高dv/dt干扰的能力。若直接用于SiC，会导致器件无法完全导通（高阻态发热）、误导通（米勒效应致穿通）甚至栅极氧化层击穿。

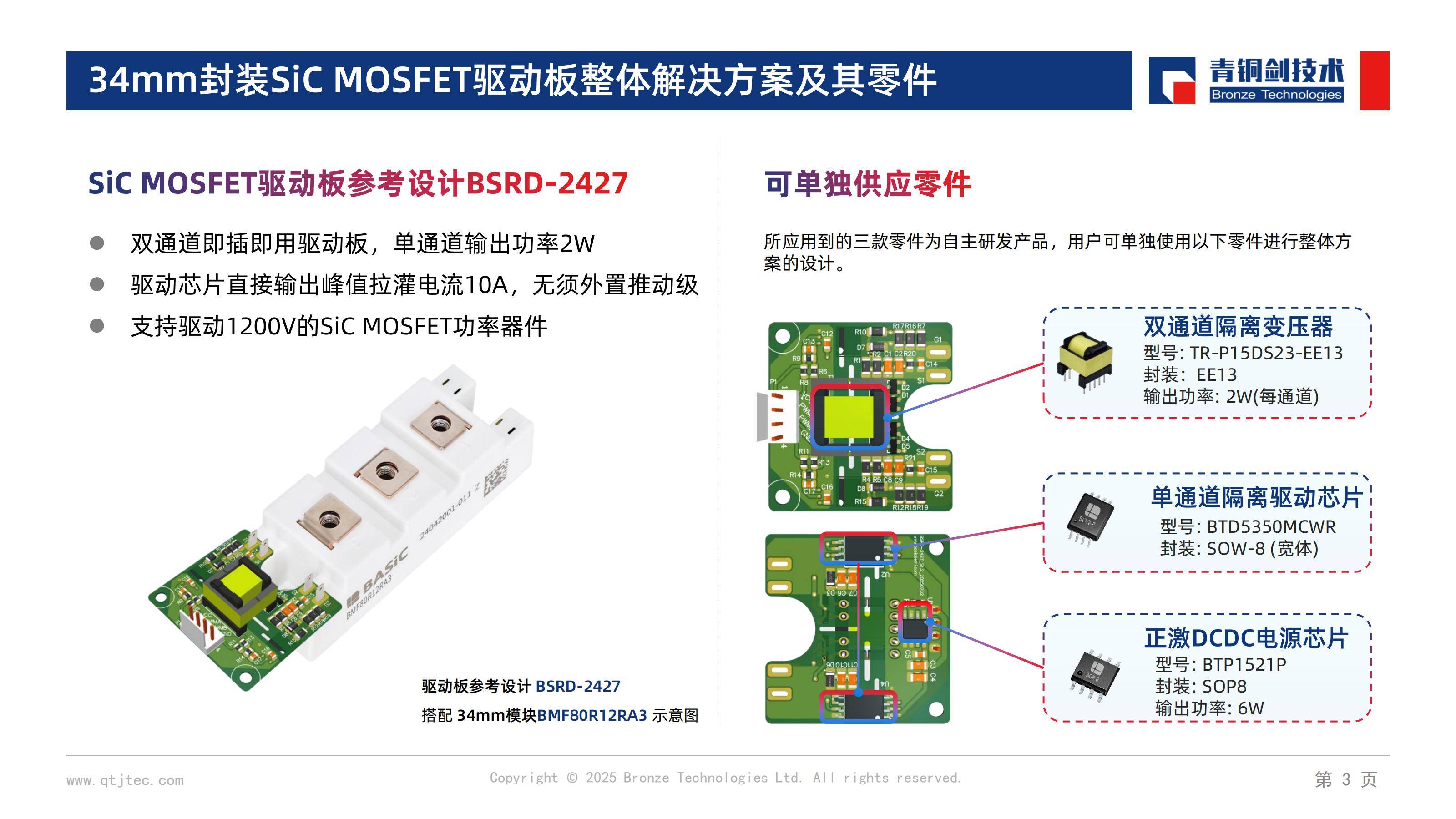

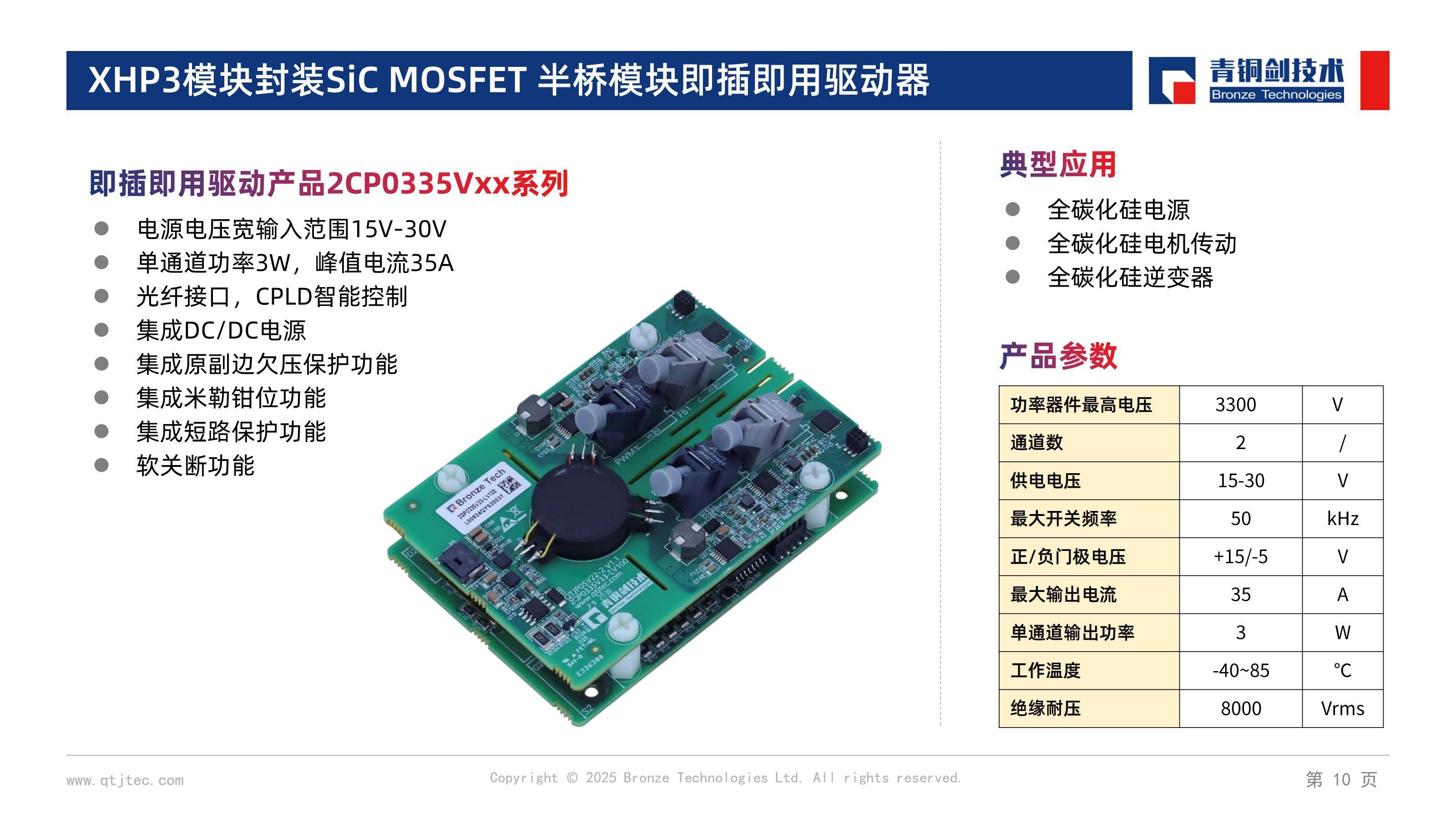

基本半导体及其合作伙伴青铜剑技术推出的专用驱动板（如BSRD-2427、BSRD-2503、2CP0225Txx-AB），从电路拓扑到保护逻辑，全方位适配了SiC的特性，是实现“无缝替代”的核心。

3.1 驱动电压与死区控制的精准匹配

3.1.1 优化的栅极电压配置

SiC MOSFET的栅极特性与IGBT有显著差异。为了获得最低的RDS(on)，通常需要更高的正向驱动电压；为了保证可靠关断，需要适当的负压。

BSRD系列驱动板：其输出电压典型设计值为正压**+18V**，负压**-3.6V至-5V** 。

• +18V的重要性：SiC MOSFET的跨导特性决定了其通道电阻随栅压变化敏感。BMF540R12MZA3在+18V下的RDS(on)为2.2 mΩ，若沿用IGBT的15V驱动，导通电阻将显著增加（可能增加20%以上），导致导通损耗上升，发热严重 。
• -3.6V至-5V的重要性：SiC MOSFET的阈值电压VGS(th)较低（典型值2.7V，甚至低至2.3V [14]）。传统的0V关断在面临高dv/dt干扰时极易发生误导通。配套驱动板提供的负压不仅加快了关断速度，还提供了足够的噪声容限（Noise Margin），防止误触发 。

3.1.2 强大的峰值电流能力

SiC MOSFET虽然栅极电荷Qg较小，但在追求极高开关速度（di/dt和dv/dt）时，需要瞬间的大电流来对栅极电容Ciss进行充放电。

• BSRD-2503-ES02（针对62mm模块）：提供高达±10A的峰值电流 。

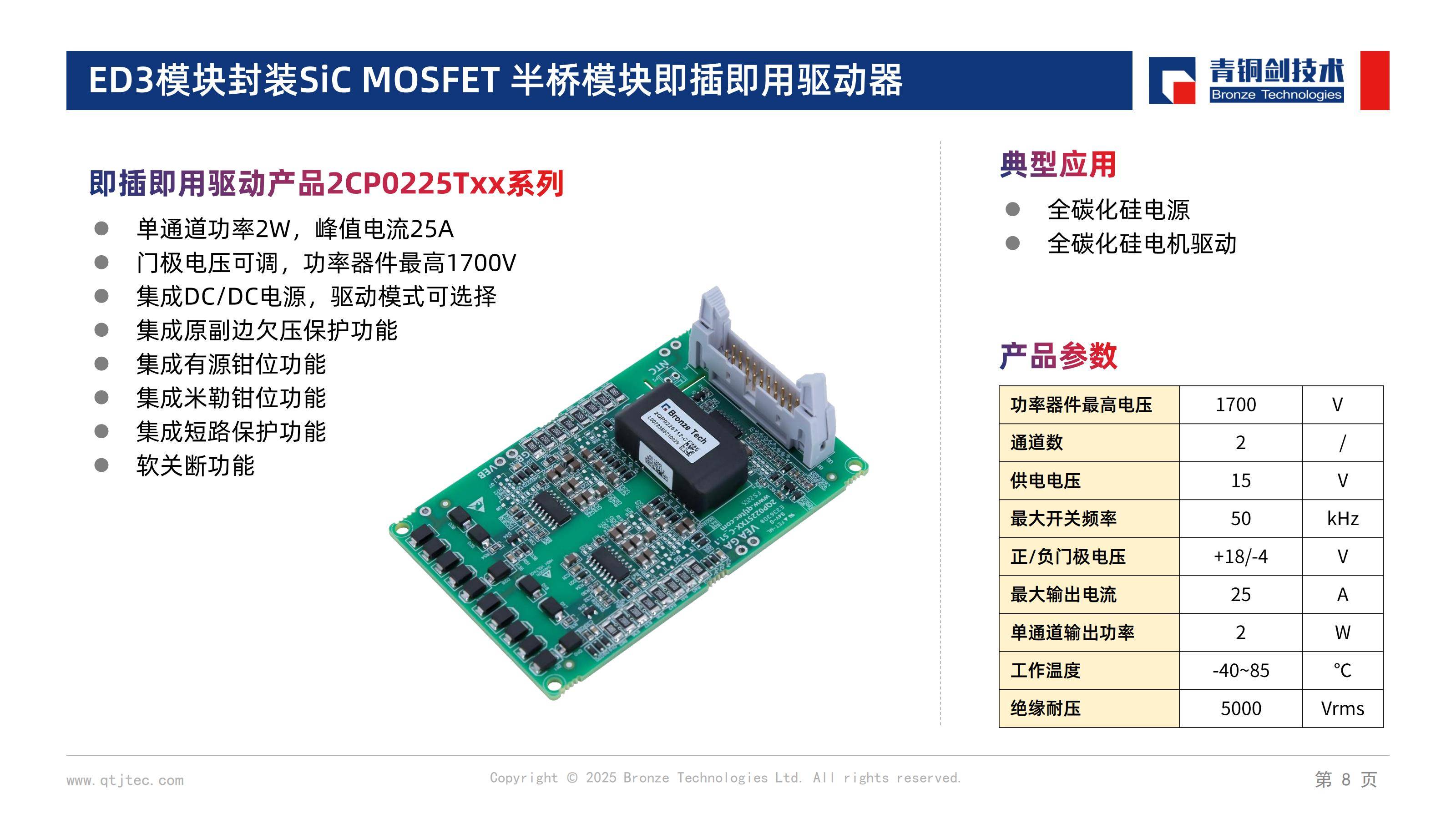

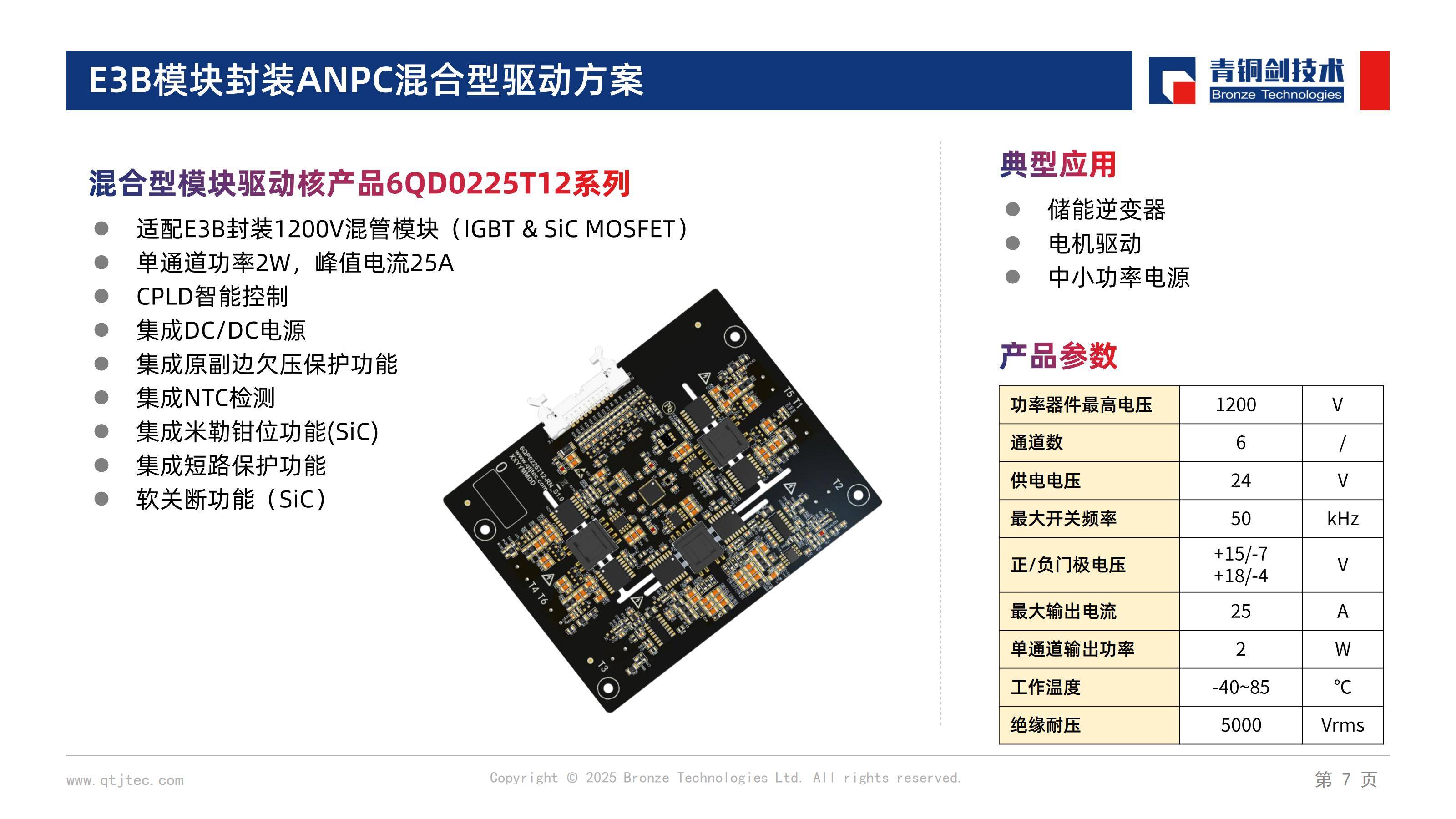

• Bronze 2CP0225Txx-AB：提供高达25A的峰值电流 。 相比之下，老旧IGBT驱动器通常仅提供2-5A的驱动电流。如果使用弱驱动，SiC的开关过程将被拉长，产生巨大的交叉损耗（Cross-over Loss），使其无法发挥低损耗优势，甚至可能因长时间处于线性区而损坏。

3.2 应对高dv/dt的抗干扰技术

SiC MOSFET的开关速度极快，dv/dt可达50V/ns甚至100V/ns以上，是IGBT的5-10倍。这给驱动电路带来了严峻的共模干扰（Common Mode Noise）挑战。

3.2.1 高CMTI隔离技术

配套驱动板采用了先进的磁隔离或电容隔离技术，而非传统的光耦隔离。

• BSRD-2427/2503：具备150 kV/us的共模瞬态抗扰度（CMTI） 。
• 技术意义：当SiC高速开关时，原副边之间会产生剧烈的电位跳变。如果驱动芯片的CMTI不足（传统IGBT光耦通常仅为30-50 kV/us），共模噪声会穿过隔离屏障，导致控制信号畸变、逻辑错误甚至驱动器死锁。高CMTI设计确保了在SiC极端工况下的信号完整性。

3.2.2 有源米勒钳位（Active Miller Clamp）

在半桥拓扑中，当下管快速开通时，上管承受的VDS迅速变化，产生极高的dv/dt。该变化率通过米勒电容（Crss）向栅极注入位移电流（i=Crss⋅dv/dt），导致栅极电压抬升。如果抬升超过阈值电压VGS(th)，上管将误导通，导致上下管直通（Shoot-through）炸机。

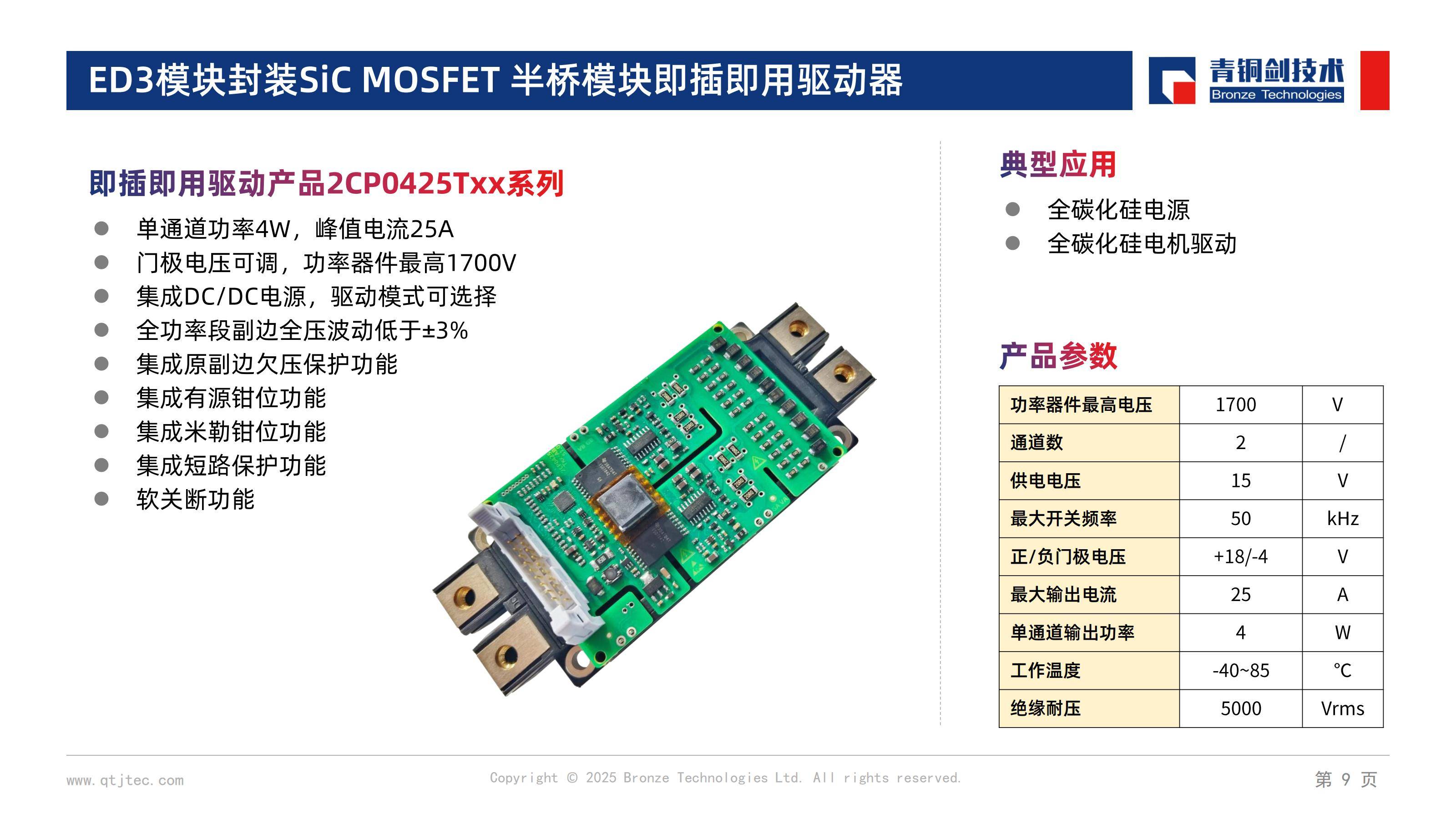

• 配套驱动方案：如Bronze 2CP0225Txx-AB和BSRD系列，均集成了有源米勒钳位功能 。
• 工作机制：驱动器内部集成了一个低阻抗的MOSFET。当检测到栅极电压低于一定阈值（表明处于关断状态）时，该MOSFET导通，将栅极直接钳位到负电源轨（如VEE）。这为米勒电流提供了一个极低阻抗的旁路，防止其流经栅极电阻建立电压，从而彻底杜绝了误导通风险，这对于VGS(th)较低的SiC器件至关重要 。

3.3 全方位的保护策略：适配SiC的脆弱性

SiC MOSFET的芯片面积小，热容量低，且短路耐受时间（Short Circuit Withstand Time, SCWT）通常小于2-3μs，远低于IGBT的10μs 。这意味着传统的IGBT去饱和保护（Desat Protection）反应太慢，无法保护SiC。

• 极速去饱和保护：Bronze 2CP0225Txx-AB等驱动板集成了经过优化的VDS监测电路，能够更灵敏地检测出短路状态，并具有更短的消隐时间（Blanking Time）和响应延迟，确保在SiC芯片过热损坏前将其关断 。
• 软关断（Soft Turn-off） ：当检测到短路大电流时，如果立即硬关断，极大的di/dt会在回路杂散电感上感应出巨大的电压尖峰（V=L⋅di/dt），足以击穿SiC器件。配套驱动板具备软关断功能，在故障发生时缓慢降低栅极电压，限制关断di/dt，从而在保护芯片本身的同时，也保护了整个功率回路免受过压击穿 。
• 欠压保护（UVLO） ：原边和副边均设有UVLO 。对于SiC而言，栅压不足不仅增加损耗，还会导致器件工作在饱和区边缘，极易发生热失控。双边UVLO确保了驱动电压始终处于安全范围内。

第四章 全面替代IGBT方案的变革逻辑与价值分析

将基本半导体的标准封装SiC模块与配套驱动板结合，为用户带来了从“器件级替换”到“系统级质变”的变革。这种变革不仅体现在技术参数上，更体现在经济效益和系统架构的重构上。

4.1 效率革命：从95%向99%的跨越

在电解电镀感应加热电源等对能效极其敏感的应用中，效率就是直接的经济效益。

• 损耗对比：根据行业研究数据，用SiC MOSFET替代同规格IGBT，总损耗可降低41%至80% 。例如在20kHz开关频率下，SiC的开关损耗仅为IGBT的1/5甚至更低。
• 双向流动的优势：BMF系列模块消除了拖尾电流，且体二极管反向恢复损耗极低。对于62mm模块用户，直接替换意味着在不改变风冷散热器尺寸的情况下，可以将输出功率提升30%-50% ，或者在同等功率下由强制风冷转为自然冷却，极大提升了系统的可靠性和静音性能 。

4.2 频率红利：无源元件的微型化与静音化

这是SiC带来的最直观的物理变革，尤其在焊机和感应加热设备中。

现状：传统IGBT焊机受限于开关损耗，工作频率通常在20kHz左右。变压器和输出电感体积庞大，且工作频率处于人耳听觉范围，噪音大。

变革：利用BMF120R12RB3等模块配合BSRD驱动，可将频率轻松提升至100kHz以上 。

• 磁性元件：根据磁性元件设计原理，变压器体积与频率成反比。频率提升5倍，磁芯体积可缩小约60%-70% 。这意味着笨重的铁芯电感可以被轻巧的高频磁芯取代。
• 电容：直流母线电容和滤波电容的纹波电压频率提高，使得更小容值的薄膜电容即可满足纹波要求，替代昂贵、体积大且寿命短的电解电容 。

结果：设备重量减轻一半以上，便携性大幅提升，且工作频率超出人耳听觉范围，实现了“静音焊接” 。

4.3 成本重构：从BOM成本到TCO优化

用户最关心的问题往往是：“SiC模块单价这么贵，值得吗？” 全生命周期成本（TCO）分析给出了肯定的答案。

系统级减法：虽然SiC模块单价高于IGBT，但配套驱动板解锁的高频能力引发了连锁反应。

• 减少了昂贵的铜材（变压器绕组减少）、铝材（散热器缩小）、电容数量 。
• 减小了机箱体积，降低了仓储和运输成本。

运营级加法：

• 电费节省：对于大功率感应加热或电镀电源，效率提升5%意味着一年节省的电费可能就超过了器件本身的成本。研究表明，SiC方案的投资回报期（ROI）通常在1-2年内 。
• 寿命延长：SiC器件在低温下运行，延长了绝缘材料和周边器件（如电容、风扇）的寿命，降低了维护成本和停机损失 。

4.4 兼容性变革：无缝升级的“平滑曲线”

基本半导体的34mm和62mm封装完全遵循工业标准尺寸（如安装孔距、端子高度、螺丝规格）。

• 变革点：过去升级SiC需要重新开模设计散热器和母线排，研发周期长、模具投入大、风险高。
• 现在：用户仅需拆下老旧IGBT，涂抹导热硅脂，装上BMF系列SiC模块，并将BSRD驱动板直接插接（Plug-and-Play）或通过简单的转接板连接。这种“平滑升级”极大地降低了传统制造企业采纳新技术的门槛和试错成本，使得老旧产线也能快速迭代出具有竞争力的高端产品 。

第五章 重点应用场景的变革实例与深度分析

5.1 高频逆变焊机与等离子切割机

行业痛点：传统IGBT焊机笨重，且在大电流拉弧时开关损耗剧增，限制了占空比和最大输出电流。长时间工作散热器过热保护频繁。

SiC方案：使用34mm BMF120R12RB3模块配合BSRD-2427驱动。

变革深度：

• 频率提升：开关频率从20kHz提升至100kHz。输出电流控制响应速度由毫秒级变为微秒级，焊接电弧极其稳定，飞溅大幅减少，焊缝质量显著提升 。
• 体积缩减：变压器体积缩小2/3，整机重量从30kg降至10kg以内，实现单人便携，极大地扩展了野外作业的应用场景 。

5.2 工业感应加热电源

行业痛点：利用谐振电路加热金属，需要极高的频率（50kHz-300kHz）。Si IGBT在此频率下需极度降额使用，且必须采用复杂的软开关（ZVS/ZCS）辅助电路，控制难度大，可靠性低。

SiC方案：使用62mm BMF540R12KHA3模块配合高CMTI的BSRD-2503驱动。

变革深度：

• 拓扑简化：SiC的低Eoff允许在硬开关或准谐振下工作，甚至可以直接采用全桥硬开关拓扑，省去了复杂的谐振电容和辅助开关，简化了电路设计 。
• 能效提升：系统效率从85%提升至95%以上。对于大功率冶炼设备，这意味着巨大的能源节省和冷却水系统的简化（甚至取消水冷改风冷）。

第六章 结论

基本半导体通过将高性能SiC MOSFET芯片封装于成熟的工业标准外壳（34mm/62mm），并提供深度适配的BSRD系列及青铜剑驱动解决方案，成功打破了第三代半导体在工业存量市场落地的技术与成本壁垒。

这种搭配之所以能全面替代老旧IGBT方案，其核心逻辑在于：

1. 物理层面的降维打击：利用SiC材料的宽禁带、高导热、高击穿场强特性，从根本上解决了硅基IGBT的损耗和频率瓶颈。
2. 系统层面的无缝衔接：“标准封装”解决了机械替换的难题，“配套驱动”解决了电气适配和安全保护的难题，二者构成了完整的替代闭环。
3. 经济层面的价值重构：通过提升频率和效率，大幅削减了无源元件和散热系统的成本，使得系统级TCO优于传统方案，具备了强大的商业竞争力。

这一变革不仅是器件的更替，更是电力电子系统向高频化、小型化、高效化迈进的重要里程碑。随着产能的进一步释放和成本的持续优化，基于“标准封装SiC+定制驱动”的方案将从高端应用加速向通用工业市场渗透，重塑整个电力电子产业的版图。
