就是这篇文章，倘若你确实从事电机驱动这个领域，看完之后能够节省许多折腾所需的精力。我有一位名为老李的朋友，他的经历就是一个活生生的实例。在去年秋天那个时间段，他差点被一个项目搞得彻底失败，仅仅是卡在舵机供电这个环节上。你先别着急，让我缓缓地告诉您。

有个小团队，其中老李负责机械臂的关节驱动，在他们所进行的那个项目里，舵机老是毫无缘由地停止运行，只要处于负载状态就会重新启动，严重些的情况是，芯片直接冒烟，将其拆开查看后，发现供电部分的印刷电路板都已经烧焦了。

问题究竟出在了哪里呢？最开始的时候，所有人都认定是舵机自身存在问题。于是更换了好多不同牌子的舵机，有金属齿的那种，也有塑料齿的那种，有模拟类型的，还有数字类型的，然而该出现故障依旧出现故障了。老李那段时期每天都加班到后半夜，那时珠海十月的天气相当闷热，实验室里到处都是焊锡以及烧焦元件遗留的味道。

他在之后才经过思考弄清楚，完全不是舵机的问题。是为它提供电力的“厨房”发生了火灾。你试着去想一下，舵机突然启动、迅速停止、出现堵转，那电流就如同过山车一般向上急剧攀升。普通的线性稳压或者简易的开关电路，根本承受不了这种瞬间的冲击。响应速度变迟缓了，电压就会被压低，舵机自然而然失去控制；电流无法增大，扭矩也就不足。

老李开始出现掉头发的情况了，他查阅了数不清的资料，连相关论坛都翻了个遍，有人讲需要添加超大电容进行缓冲。有人称要用响应速度快的DC DC，他全都尝试过了，虽说有一些改善，然而却不能从根本上解决问题，直到有一回，他在一场行业技术交流会议当中，与人随意交谈时，才听闻了一个词语：“动态负载响应能力”。

这词汇听起来蛮吓人，讲到底便是你们的电源电路，究竟可不可以跟得上负载电流的瞬间变动。舵机运行，并非匀速运动。恰似叫你驾车，并非始终匀速六十码，而是持续地急骤加速、急骤刹车。你的发动机（电源）若是反应迟缓，车必然开得一冲一冲的。

老李这才将目光从舵机自身，完全转移到了它那被称作“心脏供血系统”的供电电路上，他察觉到，要寻觅一个专门针对这种呈现“暴脾气”状态的负载所设计的电源方案。

存在着的痛点实际上也就仅仅是那几个而已，然而每一个却都具备着能够致使要命的特性。第一个痛点是瞬时电流，舵机堵转时所产生的电流兴许会是额定值的诸如好几倍那般的情况，你的电路必然得能够提供这样的电流，而且其自身绝对不可以出现崩毁的情况。第二个痛点是电压稳定性，一旦电压出现下降的状况，舵机内部的逻辑电路或者是控制芯片就极有可能会复位，进而引致位置信号丢失，如此一来机械臂就如同丧失了记忆一般了。再者第三个痛点是效率，尤其是在以电池进行供电的场景之下，要是电路本身所产生的损耗过大，那么续航能力将会变得极其糟糕。

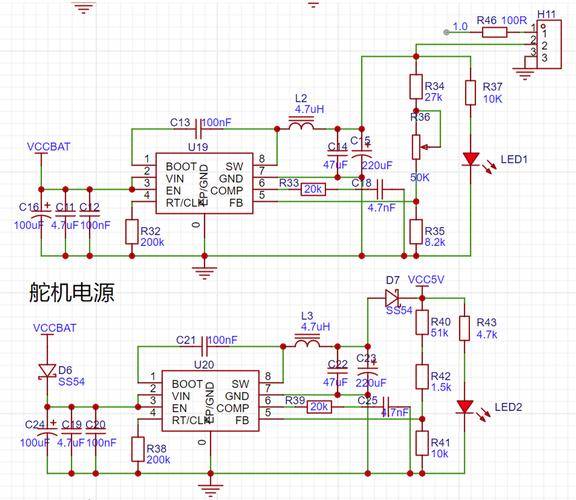

老李后来接触到我们伟创动力给某些客户做的方案，当时我们在推一个集成化驱动模组，里面重点对供电部分做了，它并非简单地大量堆砌材料，而是在拓扑结构以及控制方面下了功夫，比如说采用了多相并联的同步降压架构来分散单路大电流的压力，并且还能够交错运行从而降低纹波。

这东西不能光凭感觉。老李后来养成习惯了，设计前先列清单：

供电电压的取值范围究竟是怎样界定的，究竟是采用24V直流电源来进行供电操作，还是直接从电池那里获取电力供应？

该舵机的额定电压究竟是多少，其额定电流又是怎样的数值，还有堵转电流到底具体为多少，别说去相信标称给出的值，最好是自己亲自实际测量一下。

在系统当中，是否存在别的用电单元呢，像是控制器、传感器之类的，对于你的供电电路而言，需不需要去做多路隔离呢？

环境温度呢？机箱密闭散热不好的话，元件的降额曲线考虑。

有人发问道，情况难道是电容越大便越好吗？事实绝非如此。要是盲目地加大输入电容，那么在开机瞬间时刻的浪涌电流能够将你的保险丝或者给冲坏。核心要点在于要“快”，也就是电源控制环路所具备的带宽足够，反馈速度需要跟得上负载发生的变化。

即便理论表现出众，却也依旧需要付诸实践检验。老李自行搭建了一个颇具“虐性”的测试台架。借助电子负载来模拟舵机的动态电流情况，设定一种阶跃波形，即在瞬间从0.5A跃升至3A的幅度变化，随后运用示波器紧紧注视输出电压的波形状况，观察其下降了若干毫伏舵机厂家伟创动力，以及需要多长时间能够恢复原状。

他另外做了个更为厉害的，称作重复堵转测试。此测试是要把舵机转到末端使其动弹不得卡住，保持几秒时间之后，再将其放开，周而复始地循环进行。这一情况对于供电电路而言是最为严峻的考验。去年十一月的末尾那段时日，他是于实验室之内持续不间断地开展了长达72个小时这样子的测试，从而记录相关数据。

采用新设计的供电方案以后，波形变得漂亮许多，电压跌落被控制在允许的范围之中，恢复时间也缩短到一个数量级，最为关键的是，PCB不再烫手，那个集成方案的智能过流保护，监测到异常的时候，不采用粗暴关断，而是先试行限流，防止了系统频频重启。

忙活了这么一大通，老李终于是把这块硬骨头拿下了。项目最终顺利完成交付，他还从这当中琢磨出一个道理：促使一个舵机运行，功夫常常在舵机之外这些方面。你将供电这个底层根基夯实稳固了，那上面的性能、稳定性，自然就顺理成章地达成了。好多时候，问题看上去在“执行端”，可根源却在“能量端”。

每当他们团队出现新项目时，动力供电部分的设计评审，便成为了最为关键紧要是首要重要关卡中的第一关。老李时常说道，不要等到船即将下沉之际才去填补漏洞，在一开始就将船构建得坚固结实一些。

但愿老李历经踩坑而后爬出来的这段经历，能够给你提供一个提醒，又或者直接为你指明一条道路。要是你目前也正为仿若这般的供电问题而感到头疼不已，抑或是想要针对更为具体的场景展开聊聊，那么欣然欢迎你在下面留下一言半语，咱们一同去仔细琢磨琢磨。倘若觉得这篇文章有着些许用处，不妨点上一个赞，又或者进行一下收藏，说不定下次你的同事就能够用得上。同样也是欣然欢迎你转发给兴许正处于困境之中的伙伴。请关注我，后续还会再分享一些具体的电路案例。
