瞬态抑制二极管（TVS管）是关键的电路保护元器件，核心功能是抵御雷击浪涌、静电放电（ESD）等瞬态过压冲击，通过纳秒级导通速度将两端电压钳位在安全范围，保护后端敏感芯片。其应用集中在电源端口、信号线路等关键节点，PCBA制造的工艺把控直接决定其保护性能与电路可靠性，核心涉及选型适配、贴装、焊接及检测全流程。

一、TVS管核心概念与分类

TVS管全称瞬态抑制二极管，属于特殊半导体二极管，核心参数包括峰值脉冲功率、反向截止电压、击穿电压，按极性分为单向和双向两类。单向TVS管采用单个PN结结构，适用于直流电路；双向TVS管由两个单向TVS管反向串联而成，适用于交流电路及双向信号线路保护。其封装以SOT-23、DO-214等小型化规格为主，适配PCBA高密度集成需求。

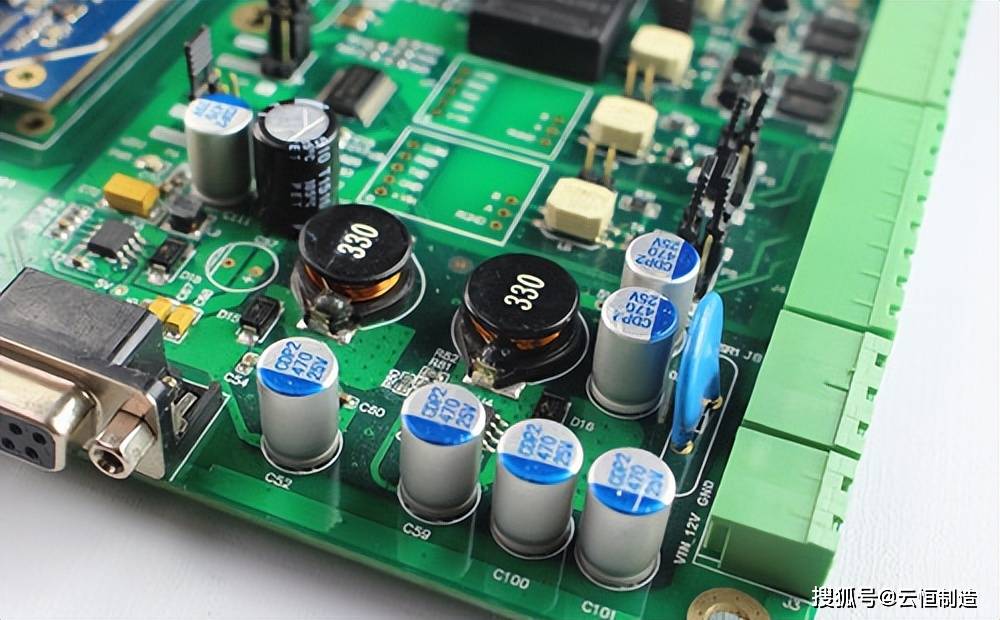

二、TVS管PCBA制造核心技术要点

1.PCB设计适配：TVS管需与被保护元器件并联且靠近电路接口，缩短浪涌电流泄放路径；焊盘尺寸与封装严格匹配，预留0.1-0.2mm间隙避免桥连，单向TVS管需标注正负极标识。

2.元器件预处理：焊接前检查引脚无氧化破损，氧化引脚需350℃以内镀锡处理（不超过3秒），全程做好静电防护。

3.贴装与焊接工艺：SMT贴装精度控制在±25μm以内，吸嘴适配小型化封装；回流焊接峰值温度不超过260℃、时间10-30秒，手工焊接用300℃左右恒温焊台，时间不超过3秒，防止器件损坏。

4.检测与返修：AOI检测排查贴装偏移、虚焊等缺陷，万用表检测反向截止状态；返修用热风枪均匀加热，清理残留焊锡后重新贴装。

三、核心注意事项与应用价值

单向TVS管需严格对准PCB正负极，反接会导致短路或失去保护功能；焊接后清理残留助焊剂，避免腐蚀引脚。TVS管虽小众，但在户外电子设备、电源模块等易受浪涌冲击的场景不可或缺，能显著提升设备使用寿命与稳定性。

掌握TVS管的PCBA制造工艺要点，是保障电路保护性能的关键，也能推动这类小众元器件在各类电子设备中高效应用。
