二极管是电子工程中最基础、最重要的半导体器件之一，自20世纪初问世以来，它彻底改变了电子技术的发展路径。从简单的整流器到复杂的集成电路，二极管的身影无处不在。本文将全面探讨二极管的工作原理、类型、特性参数及应用领域，为读者提供一个完整的技术视角。

一、二极管的基本概念与物理原理

1.什么是二极管

二极管是由半导体材料制成的一种电子器件，具有阴极和阳极两个电极，其核心特性是单向导电性——只允许电流在一个方向通过，而在相反方向则阻断电流。这种“电子单向阀”的特性使其成为电路设计中不可或缺的元件。

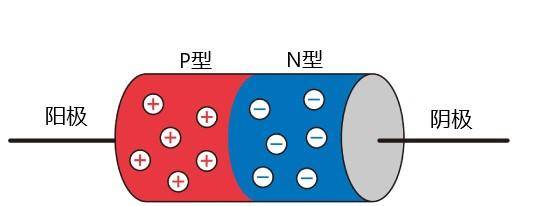

2.PN结

引用百度百科简介：

二极管的本质就是一个PN结，由P型半导体和N型半导体紧密结合而成，P型半导体和N型半导体结合时，交界处出现电子和空穴的浓度差，形成耗尽层，内建电场，势垒电压。三者关系：耗尽层的电荷分离产生了内建电场，而内建电场的强度则量化为势垒电压。

二、二极管的电气特性

伏安特性曲线

典型的二极管伏安特性曲线展示了其非线性特征：

正向特性：当电压超过阈值后，二极管正向电流才会明显增加，流过二极管的电流较大时，电压可以几乎维持恒定，也就是二极管的压降，硅管约0.6-0.7V，锗管约0.2-0.3V。

反向特性：施加反向电压时，电流极小（硅管为纳安级，锗管为微安级），且在很大电压范围内基本保持不变，称为反向饱和电流。但是当反向电压增大到一定程度时，反向电流会突然增大，这种现象称为反向击穿，此电压称为反向击穿电压（VBR）。

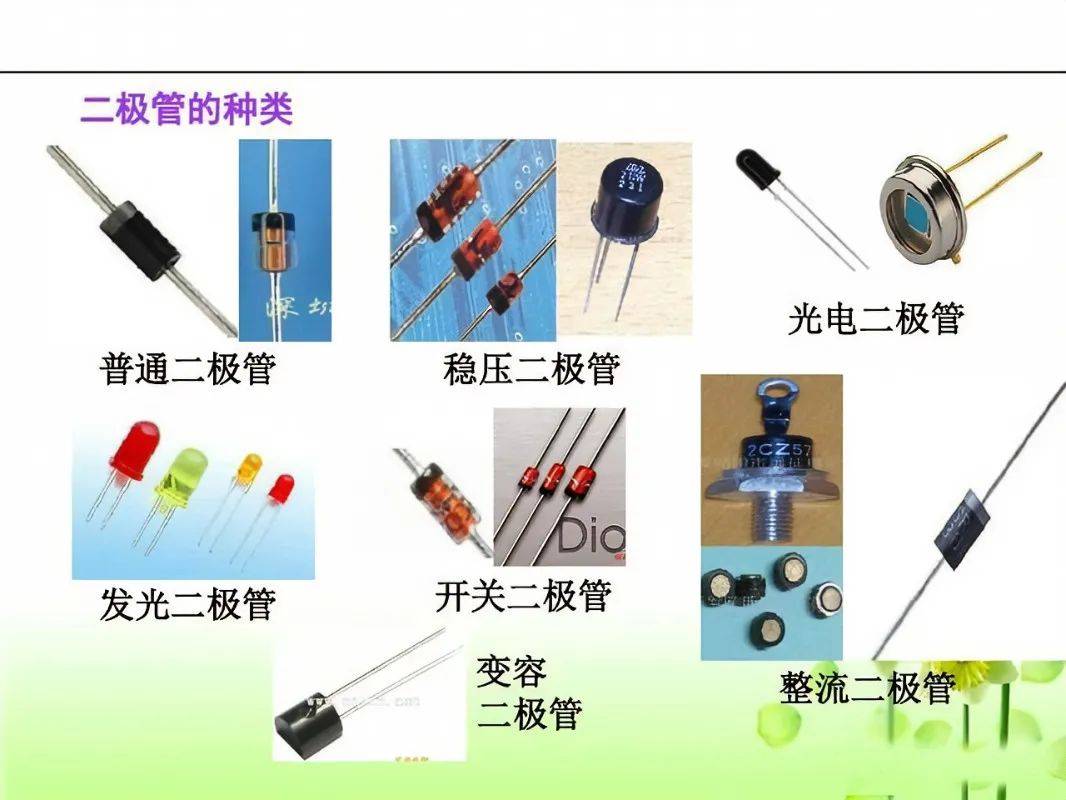

三、二极管分类

四、二极管应用

1. 整流

半波整流

半波整流是利用二极管的单向导电性，只允许交流电的正半周（或负半周）通过，从而将交流电转换为脉动直流电的过程。负半周则被截止，没有输出。其输出波形为输入正弦波的一半，因此效率较低，纹波较大。

全波整流

全波整流同样是利用二极管的单向导电性，交流电的正、负半周都能被转换为同一方向的脉动直流电。其输出波形是输入正弦波的两倍频率，因此效率更高，纹波更小，更平滑。

2.限幅

二极管限幅电路是利用二极管的导通与截止特性，将输入信号的电压幅度限制在某一预设范围之内的电路。

其核心原理是：当输入电压超过（或低于）某个阈值时，二极管立即导通，将输出“钳位”在阈值电压附近，从而“削平”波形中超出限幅范围的部分。常用于波形整形、保护后续电路免受过压冲击。

3.续流

二极管续流电路是在感性负载（如继电器线圈、电机绕组）旁并联一个二极管。

当控制开关（如三极管、MOS管）突然断开时，电感会产生反向电动势试图维持电流。此时，该二极管为电感电流提供一条持续的释放通路，从而吸收能量、抑制高压尖峰，保护开关元件不被击穿。

4.倍压

二极管倍压电路利用二极管和电容的充放电组合，将输入的交流电压峰值进行叠加，从而在输出端得到近似两倍（或数倍） 于输入峰值的直流电压。

其核心是一个充电泵过程：在输入信号的正负半周，电容被交替充电并串联叠加，实现电压倍增。结构简单，但输出电流能力较弱，常用于需要高电压、小电流的场合。
