前言

近日，深圳市芯茂微电子有限公司（以下简称“芯茂微”）推出了一款高性能 AC/DC 电源芯片LP3798EXM。该芯片内部集成耐压大于750V的SiC功率管，采用原边反馈（PSR）控制架构，可省去光耦和TL431，适用于18W-48W功率段的充电器及适配器。

接下来充电头网详细介绍一下。

芯茂微 LP3798EXM

LP3798EXM 是一款专为高性能适配器打造的原边控制（PSR）隔离型恒压恒流驱动器，其核心优势在于内部集成了一颗耐压大于 750V 的 SiC 功率管 。

得益于 SiC 材料的高耐压特性，该芯片能够有效提升系统在电网电压波动下的安全裕度。同时，LP3798EXM 采用了成熟的原边反馈控制技术，这使得系统无需光耦、TL431 及其外围复杂的补偿网络即可工作，极大地精简了 PCB 布局并降低了 BOM 成本 。芯片采用体积小巧的 ASOP6 封装 ，非常适合对空间要求严格的小型化适配器应用。

LP3798EXM 支持 CCM（连续导通模式）和 DCM（断续导通模式）多模式混合工作方式 。在恒压工作状态下，芯片能够根据负载变化智能调节工作方式：重载时工作在峰值电流控制的定频模式，随着负载降低自动切换至变频模式，通过降低系统工作频率来提高全负载范围内的平均效率。在恒流状态下，则通过 FB 获取副边电流退磁占比、结合 CS 采样得到退磁区间电流平均值，通过固定所述电流平均值和退磁占比的乘积来实现良好的恒流特性。

此外，该芯片具备优异的音频特性和 EMI 特性，内部集成的抖频功能可以有效改善系统传导干扰，降低输入滤波器的设计难度 。针对待机能耗问题，LP3798EXM 实现了低启动电流设计，配合轻载下的低工作电流，可将待机功耗控制在 75mW 以内，满足严苛的能效标准 。

LP3798EXM 还集成了可编程的输出线缆补偿功能，最大补偿电流可达 36uA，有效解决了因输出线缆过长导致的电压降问题，确保终端设备获得稳定的充电电压 。安全性方面，LP3798EXM 提供了完备的多重保护机制，涵盖了输入欠压保护、VCC 过压与欠压保护、FB 反馈电阻开短路保护、CS 开短路保护、输出短路及过压保护、电感过电流保护以及过温保护等功能，全方位保障系统的可靠运行 。

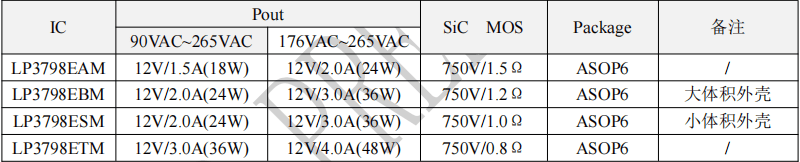

这款芯片芯茂微还针对不同功率需求提供了系列化的选型支持。LP3798EXM 系列包括 LP3798EAM、LP3798EBM、LP3798ESM 和 LP3798ETM 四个型号，均采用 ASOP6 封装，主要区别在于内置 SiC 功率管的导通电阻。该系列产品可覆盖 18W 至 48W 的主流适配器应用，其中 LP3798ESM 更是针对小体积外壳进行了专门优化，满足多样化的设计需求。

这是芯茂微基于 LP3798ESM 推出的 24W 适配器方案 Demo。

从图中可以看出，该方案的 PCB 布局简洁。得益于 LP3798EXM 采用的原边反馈（PSR）控制技术，系统完全省去了光耦、TL431 以及复杂的次级补偿电路，输出调节与 CV/CC 控制在单芯片内完成。配合芯片内部集成的耐压大于 750V 的 SiC 功率管 ，该方案在大幅精简外围元器件、降低 BOM 成本的同时，还有效提升了系统的功率密度与可靠性。

充电头网总结

芯茂微 LP3798EXM 通过将耐压大于 750V 的 SiC 功率管与控制器深度集成，并结合成熟的 PSR 原边反馈 CV/CC 控制思路，把适配器设计中最占空间、占器件的光耦、TL431 以及次级补偿网络大幅简化甚至省去，让方案在小型化、成本与可靠性之间取得更好的平衡。

LP3798EXM 在轻载效率、EMI 与保护机制等维度也做到了较为完善的覆盖，芯茂微还为该产品提供了覆盖 18W-48W 功率段的系列化选型支持，为品牌厂商在主流功率段快速推出高能效、小体积的充电器与适配器产品提供了更顺手的解决方案。
