系列型号：

JY-7GB/5端子排电压继电器

JY-7GB/3端子排电压继电器

JY-7GB/2端子排电压继电器

JY-7GB/1端子排电压继电器

JY-7GB/DK端子排电压继电器

JY-7GA/5端子排电压继电器

JY-7GA/3端子排电压继电器

JY-7GA/2端子排电压继电器

JY-7GA/1端子排电压继电器

JY-7GA/DK端子排电压继电器

JY-7GB/DK/220端子排电压继电器

JY-7GA/DK/220端子排电压继电器

一、核心功能

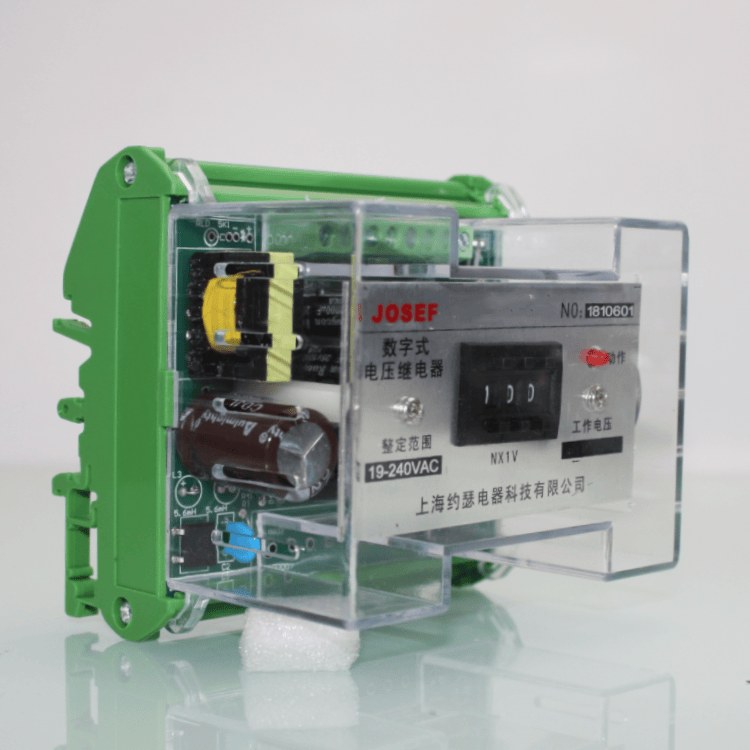

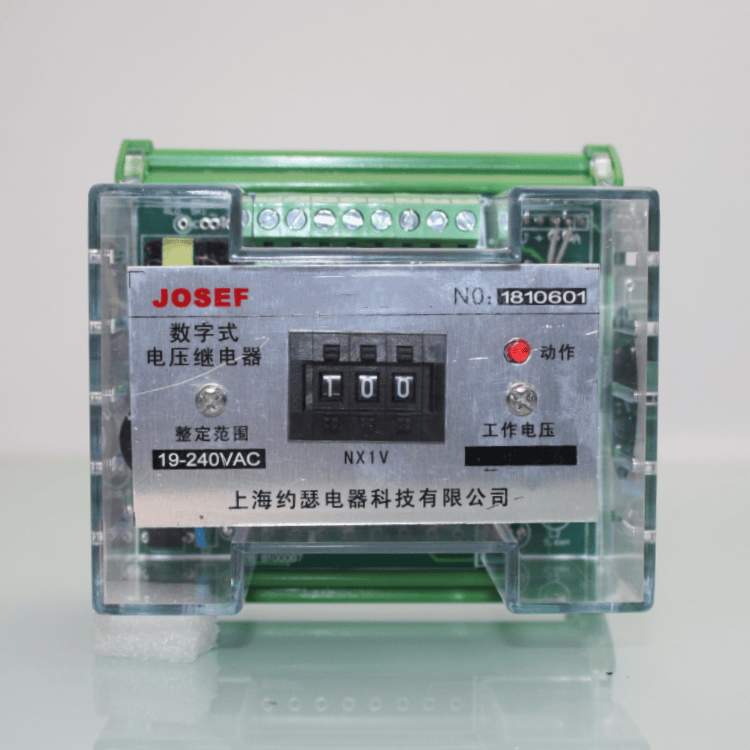

JY-7GB/DK/220V电压继电器主要用于发电机、变压器、输电线路的继电保护装置中，作为过电压保护或欠电压闭锁的启动元件。它能够实时监测电路中的电压变化，并在电压超出或低于设定范围时，迅速动作切断电路或发出报警信号，从而保护设备免受电压异常的损害。

二、技术特点

1. 高精度与宽范围整定：JY-7GB/DK/220V电压继电器采用三位拨盘开关整定电压值，整定范围宽（如19V~130V、40V~260V、80V~440V等，具体范围可能因型号和厂家而异），级差小（1V），整定直观方便且误差小。
2. 高返回系数：过电压返回系数通常在0.92~0.97之间，欠电压返回系数在1.04~1.08之间，确保动作准确可靠。
3. 动作时间短：在额定电压下，动作时间迅速，如过电压继电器在1.2倍整定值时动作时间不大于25ms，2倍整定值时动作时间不大于20ms；欠电压继电器在0.5倍整定值时动作时间不大于20ms。
4. 返回时间快：返回时间均不大于27ms，确保快速恢复工作状态。
5. 低功耗：功耗通常不大于5W，节能环保。
6. 触点容量大：触点形式多样，如一开一闭等，能够满足不同控制需求。触点可长期接通5A电流，能断开电压不大于250V、时间常数为5±0.75ms的直流有感负荷电路50W，以及电压不大于250V的交流电路（功率因数COSφ为0.4±0.1）250VA。
7. 绝缘性能优异：继电器各导电端子连在一起对外露非带电金属部分或外壳之间的绝缘电阻不小于300MΩ，且能承受2000V（有效值）50Hz交流电压历时1分钟无击穿或闪络现象。
8. 抗干扰能力强：符合DL478-92《静态继电保护及安全自动装置通用技术条件》，适应复杂电磁环境。
9. 安装便捷：采用35mm标准导轨安装，体积紧凑且接线简单。

三、应用场景

JY-7GB/DK/220V电压继电器广泛应用于冶金、化工、电厂等工业领域，以及建筑电气系统中。它能够为发电机、变压器、输电线路等设备提供可靠的过压或欠压保护，确保设备安全稳定运行。
