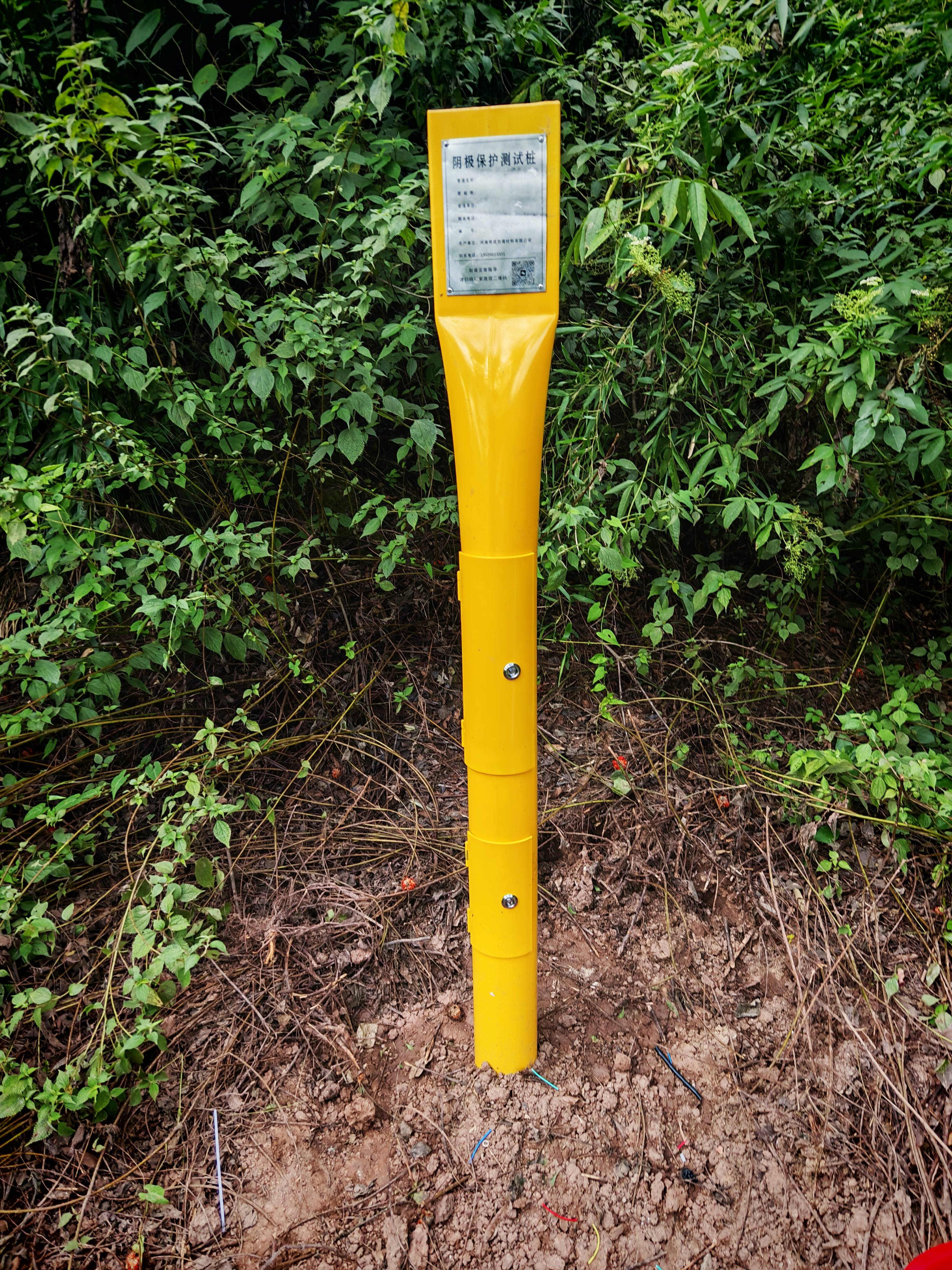

绝缘接头测试桩的核心工作原理是通过预设的接线端子、测量回路，实现对绝缘接头两侧金属构筑物的电气参数的非开挖式监测，以此判断绝缘接头的隔离性能和对应区域阴极保护系统的运行状态，其原理可分为结构设计原理和功能实现原理两部分。

一、 结构设计原理

绝缘接头测试桩是一套集成接线模块、保护外壳、参比电极接口的专用监测装置，设计围绕“电气参数采集”和“绝缘隔离”两大核心，具体如下：

分区接线端子设计测试桩内部设置独立的三组接线端子，分别为：A 侧端子：连接绝缘接头一侧的金属构筑物；B 侧端子：连接绝缘接头另一侧的金属构筑物；参比电极端子：连接埋设在测试桩附近的参比电极。三组端子之间保持电气绝缘，绝缘电阻≥10MΩ，避免端子间漏电影响测量精度。

信号传导路径设计

从金属构筑物到测试桩端子的连接采用绝缘电缆，电缆外皮具备耐土壤腐蚀、抗挤压的特性，确保在地下敷设时不会因破损导致信号短路。电缆与构筑物的连接点需做防腐密封处理，防止连接点腐蚀影响信号传输。

接地与防护设计

测试桩外壳采用热镀锌钢或玻璃钢材质，具备防雷、防外力撞击的功能；外壳与内部接线端子之间设置绝缘衬垫，避免外壳带电干扰测量。部分测试桩会预留接地端子，用于连接防雷接地极，防止雷击损坏内部测量元件。

二、 功能实现原理

绝缘接头测试桩的核心功能是监测绝缘接头绝缘性能和两侧阴极保护参数，其具体功能的实现原理如下：

1. 绝缘电阻测量原理

绝缘接头的核心作用是阻断两侧金属构筑物的电气连通，测试桩通过兆欧表外接测量回路实现绝缘电阻检测，原理为：将兆欧表的两个测量端分别连接测试桩的A 侧端子和B 侧端子；兆欧表输出高压直流信号，施加在绝缘接头两侧的金属构筑物上；若绝缘接头的绝缘垫片完好，两侧构筑物之间的电阻极高，兆欧表显示数值稳定在高阻区间；若绝缘垫片破损、老化或密封层进水，两侧构筑物之间会形成漏电通道，兆欧表显示电阻值急剧下降，判定绝缘接头失效。

2. 保护电位测量原理

电位测量是判断阴极保护系统是否达到保护效果的关键，测试桩通过参比电极构成的电位差测量回路实现，原理为：参比电极埋设在测试桩附近的土壤中，与土壤保持良好的电接触，其电位值稳定且已知；将万用表的负极连接参比电极端子，正极分别连接A 侧端子和B 侧端子，测量得到的数值即为“构筑物-土壤电位”；正常工况下，绝缘接头两侧的保护电位应分别处于设计阈值内（钢制管道通常为-0.85V~-1.20VvsCSE）；若单侧电位偏离阈值，说明该侧阴极保护系统存在故障；若两侧电位差值过大，则提示绝缘接头存在漏电风险。

3. 杂散电流监测原理

当外界存在杂散电流时，电流会通过土壤侵入金属构筑物，测试桩通过电流流向和电位波动分析判断杂散电流干扰，原理为：

在测试桩的A、B 侧端子之间串联一个高精度分流器，通过测量分流器两端的电压降，计算出电流大小和流向；

若电流从A侧流向B侧，说明A侧构筑物存在杂散电流流出，易引发阳极溶解腐蚀；若电流从B侧流向A侧，说明B侧有杂散电流流入，易引发阴极析氢腐蚀；同时，对比不同时段的电位数据，若电位波动幅度＞0.1V 且无规律，可判定存在杂散电流干扰，结合电流流向可进一步定位干扰源位置。

4. 系统隔离验证原理

新建阴极保护系统投运前，需验证绝缘接头的隔离效果，测试桩通过断电电位测量法实现，原理为：断开一侧阴极保护系统的电源，测量该侧构筑物的电位变化；若绝缘接头隔离效果良好，断开电源侧的电位会逐渐恢复至自然腐蚀电位，而另一侧电位保持稳定；若两侧电位同步变化，则说明绝缘接头未完全阻断电流传导，存在漏电通道。
