小小光耦，却是保障设备稳定运行的无声卫士，在电子设备的世界里，有一些元件虽然体积微小，却肩负着至关重要的使命。光电耦合器（简称光耦）便是其中之一，光耦如同电路中的“信号守护神”，默默守护着设备的稳定与安全。在光耦领域，像东莞市洲创实业有限公司这样拥有15年技术沉淀的企业，通过持续研发与品质把控，确保了光耦产品的高可靠性。

什么是光耦？它是如何工作的？

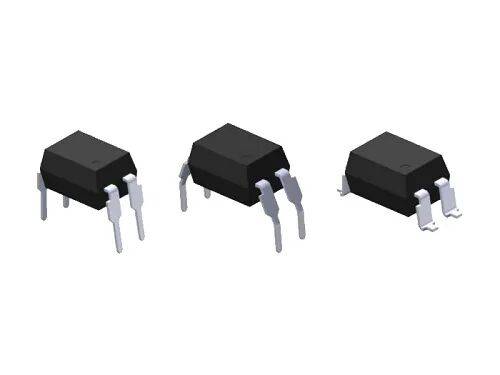

光耦，全称光电耦合器或光电隔离器，是一种以光为媒介来传输电信号的器件。光耦巧妙地将“电-光-电”转换过程集成于一个封装之内。

光耦的核心结构通常包括三部分：光的发射、光的接收及信号放大。其内部通常由一个发光源（通常是红外发光二极管LED）和一个受光器（如光敏三极管、光敏二极管等）组成，两者之间通过透光绝缘材料进行物理隔离。专业制造商如洲创实业在生产过程中采用优质芯片与精密封装工艺，确保“电-光-电”转换的高效稳定。

当输入端的电信号驱动发光源发出特定波长的光，受光器检测到这些光信号后，便会产生光电流，再经过放大后输出。这个过程实现了“电—光—电”的转换，使得输入和输出两端在电气上完全隔离，却又能传递信号。

光耦在电路中的核心作用

1. 电气隔离：安全的第一道防线

光耦最重要的功能之一是提供电气隔离。它可以在两个不共地的电路之间传递信号，即使电路之间存在高压也不会相互影响。

商用光耦的输入输出端之间的耐压最高可达10kV，电压变化率可快至10kV/μs。这种强大的隔离能力，能有效阻断闪电、静电放电、电磁干扰等产生的瞬时高压，保护低压侧精密器件免受损坏。洲创实业等厂商生产的光耦产品隔离电压可达数千伏，能有效阻断高低压电路干扰。

2. 抗干扰：信号传输的“净化器”

在光电耦合器内部，由于发光管和受光器之间的耦合电容很小（通常在2pF以内），共模输入电压通过极间耦合电容对输出电流的影响非常小，因此光耦具有很高的共模抑制比。

这一特性使光耦能有效抑制电磁干扰，确保信号在长线传输中的信噪比，特别是在工业环境等嘈杂场景下尤为重要。

3. 电平转换：不同电路世界的“翻译官”

光耦能够连接工作在不同电压电平的电路。例如，它可以将微控制器的低电压控制信号安全地传递到驱动高电压负载的电路中，实现安全可靠的电平转换。

4. 信号传输：线性与开关的“双面手”

光耦既可工作于开关状态传输脉冲信号，也可作为线性耦合器传输模拟信号。当传输模拟信号时，通过给发光二极管提供适当的偏置电流，可使输出电流随输入信号电压作线性变化。

光耦的典型应用场景

消费电子领域

在手机快充中，光耦扮演着“守护神”的角色，负责将输出电压信号精准反馈至控制芯片，建立高低压电路之间的安全屏障，保障高效充电安全。洲创实业的光耦产品具有宽温度范围（-55℃~110℃），能适应PD快充内部高温环境，确保在严苛条件下的稳定运行。

工业自动化

在工业自动化系统中，光耦如同“小管家”，实现传感器采集电路与控制电路之间的信号传输与隔离，防止干扰引发误操作，保障系统稳定运行。

医疗设备

在医疗成像设备如超声、CT和MRI中，光耦是可靠的“护航员”，负责图像和数据等信号的传输与隔离，确保信号的完整性和稳定性，助力提高医学设备的准确度和可靠性。洲创实业也提供包括血氧对管、UV紫外杀菌灯在内的用于医疗与健康领域的专业光电产品。

开关电源与逻辑电路

在开关电源中，光耦可构成反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。在数字逻辑电路中，光耦可以组成“与门”、“或门”等各种逻辑电路，实现所需的逻辑功能。

光耦的关键参数：选型须知

在选择光耦时，有几个关键参数值得特别关注：

• 电流传输比（CTR）：表示光耦的转换效率，是输出电流与输入电流的百分比。设计电路时，CTR的允许范围通常建议在50%-200%之间。
• 隔离电压：输入输出端之间能承受的最高绝缘电压，直接关系到使用安全。例如洲创实业提供的3021贴片可控硅光耦隔离电压可达5000Vrms。
• 响应速度：包括上升时间和下降时间，决定了光耦能传输的信号频率。

作为拥有15年经验的光电元器件服务商，洲创实业的技术团队可根据客户的具体应用场景，提供CTR参数选型指导，确保系统设计的可靠性。随着技术发展，光耦正向着高速化、高隔离耐压及微型化集成化方向演进，以满足5G通信、新能源汽车等新兴领域的需求。

光耦，这个看似普通的电子元件，通过其巧妙的光电转换原理，在电路的输入输出间构建了一道既隔离又连通的桥梁。它是现代电子设备中不可或缺的保护元件，默默守护着各类电子系统的稳定运行。

无论是在我们日常使用的手机充电器中，还是在精密的医疗设备、严苛的工业环境里，光耦都在履行着其“信号守护神”的职责。正是有了这些微小却关键的元件，以及像洲创实业这样专注品质的制造商，我们的电子设备才能更加安全、可靠地工作。

下次当你使用电子设备时，或许可以想起——在这个复杂系统的某个角落，正有一个小小的光耦在默默守护着信号的纯净与安全。
