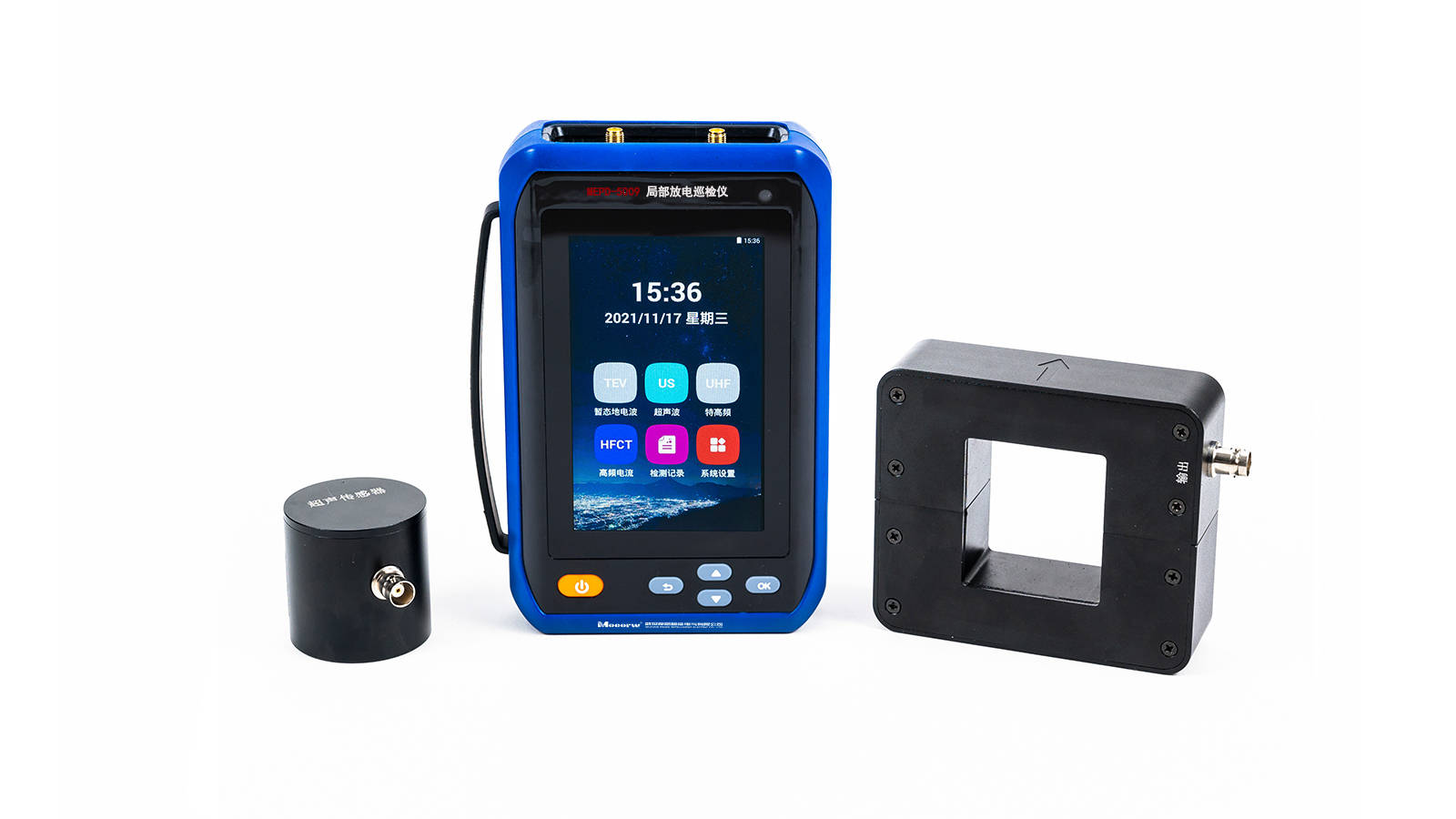

MEPD-5009局部放电巡检仪

MEPD-5009局部放电巡检仪

一、局部放电概述

局部放电是电力设备内部绝缘缺陷的一种表现形式，它会在设备内部和周围空间产生一系列物理和化学变化，如光、声、电气和机械振动等。这些伴随现象为监测设备绝缘状态提供了重要的检测信号。通过检测和分析局部放电信号，可以及时发现高压电气设备内部的绝缘隐患，从而防止潜在事故的进一步扩大。

二、MEPD-5009局部放电巡检仪特点

多功能性：该巡检仪基于超声波和高频电流检测方法，能够全面评估电气设备的局部放电情况。

高精度：采样精度达到12bit，确保了测量结果的准确性。

多种同步方式：支持内同步、外同步和光同步，适应不同的检测需求。

便携式：设备采用便携式设计，操作简单方便，适用于现场检测。

无损检测：所有检测过程对高压设备的运行不产生任何影响，确保设备安全。

三、技术参数解读

可检测通道数：

2通道：包括1个超声波（US）通道和1个高频电流互感器（HFCT）通道（无线）。

接触US参数：

频率范围：20kHz～300kHz，覆盖了超声波检测的主要频段。

输出阻抗：50Ω，确保信号传输的稳定性。

检测灵敏度：0.1mV，能够捕捉到微弱的放电信号。

测量范围：0.1mV～1V，适应不同强度的放电信号。

HFCT参数：

检测带宽：1M-30MHz，覆盖了高频电流检测的主要频段。

传输阻抗：>5mV/mA(10MHz)，确保高频信号的准确传输。

输出阻抗：50Ω，与接触US通道一致，便于信号处理。

测量范围：-20~80dB，适应不同强度的放电信号强度表示。

测量误差：±1dB，保证了测量结果的准确性。

分辨率：1dB，能够精细区分放电信号的强度。

四、应用场景

MEPD-5009局部放电巡检仪适用于变压器、电力电缆等电气设备的局部放电检测。通过该巡检仪，可以及时发现设备内部的绝缘缺陷，为设备的维护和管理提供有力支持。
