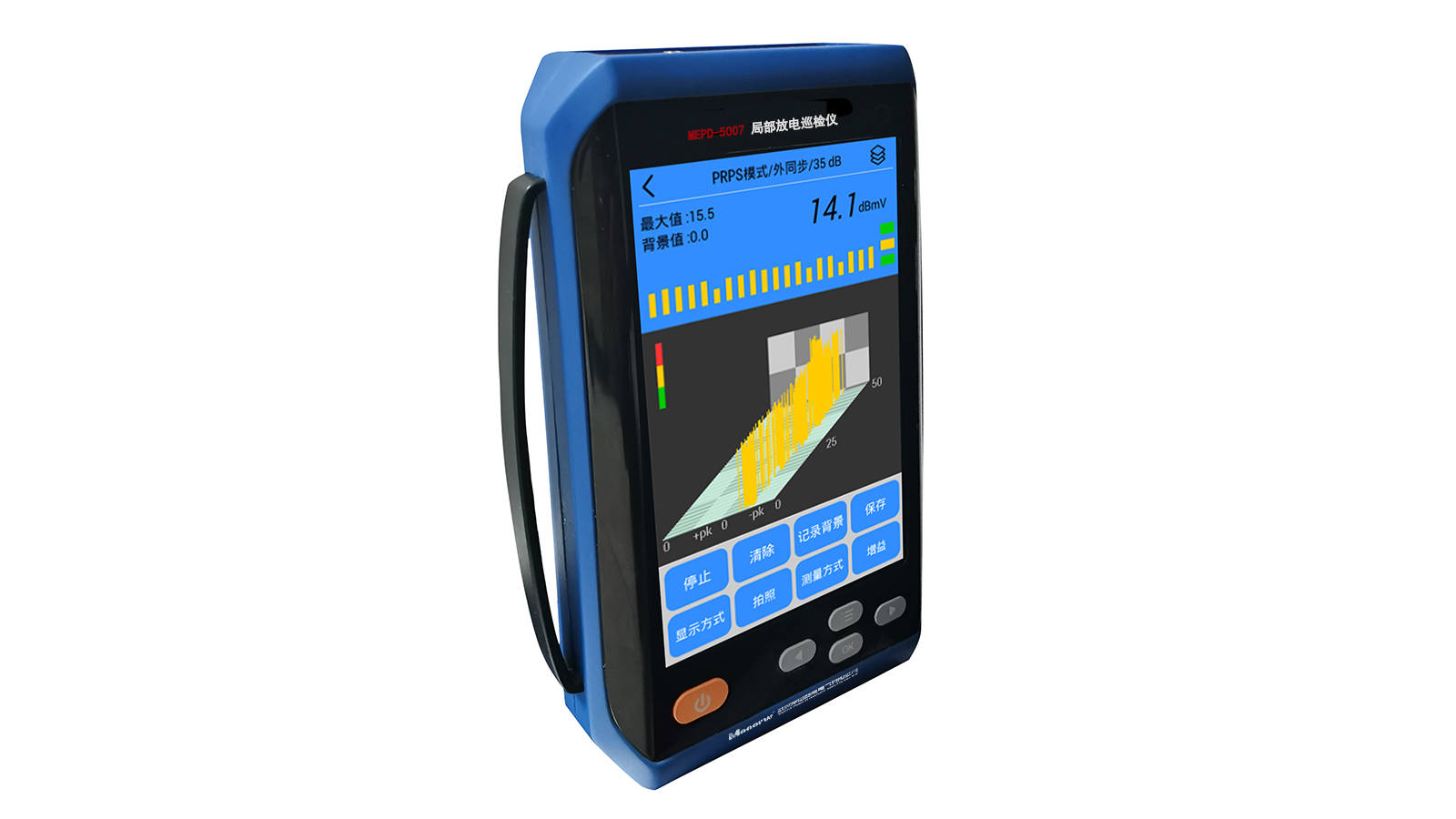

MEPD-5007局部放电巡检仪

MEPD-5007局部放电巡检仪概述

MEPD-5007局部放电巡检仪是一款功能强大的手持式检测设备，专为GIS、开关柜、变压器及电力电缆等电气设备的局部放电检测而设计。该仪器结合了地电波（TEV）、超声波（US）、特高频及高频电流等多种检测方法，能够准确读取并分析局部放电的幅度及图谱波形，提供二维、三维图谱的存储与读出功能，为电气设备的状态评估提供有力支持。

MEPD-5007局部放电巡检仪主机参数

可检测通道数：2通道，包括1个TEV通道和1个超声波（US）通道。

采样精度：12bit，确保高精度的数据采集。

同步方式：支持内同步、外同步和光同步，适应不同检测场景的需求。

MEPD-5007局部放电巡检仪 TEV参数

检测带宽：3MHz至100MHz，覆盖广泛的频率范围。

测量范围：0至60dB，适用于不同强度的局部放电信号。

测量误差：±2dB，确保测量结果的准确性。

分辨率：1dB，提供精细的测量刻度。

每周期最大脉冲数：720个，能够捕捉更多的放电细节。

最小脉冲频率：10Hz，适用于低频放电信号的检测。

输出接口：标准接口，方便与主机连接。

MEPD-5007局部放电巡检仪非接触US参数

中心频率：40kHz，适用于常见的超声波检测场景。

分辨率：0.1uV，提供高精度的超声波信号测量。

精度：±0.1uV，确保测量结果的可靠性。

测量范围：0.5uV至1mV，适应不同强度的超声波信号。

输出接口：标准接口，便于数据传输与分析。

MEPD-5007局部放电巡检仪接触US参数

频率范围：20kHz至300kHz，拓宽了超声波检测的应用范围。

输出阻抗：50Ω，匹配常见的检测设备和传输线路。

检测灵敏度：0.1mV，能够捕捉到微弱的超声波信号。

测量范围：0.1mV至1V，适应不同强度的超声波信号检测需求。

输出接口：标准接口，方便与其他设备连接和数据传输。
