这不是科幻设定，而是刚刚被国际权威榜单认证的中国突破。

头发丝的二十分之一有多薄？我们已觉得极薄。但今天，中国科学家实现的厚度，是头发丝直径的二十万分之一。这个数字背后，是一个全新的材料世界——单原子层二维金属，由中国团队首次大面积制备出来，一举入选《物理世界》2025年度十大突破。

这不仅是荣誉，更是一次对材料学认知的颠覆。

一、 “撕下”金属的一页：何为二维金属？

想象一本书，它有长、宽、高。二维材料，就像从这本书上完美撕下的单独一页纸，薄到厚度在视觉上可忽略。科学上，它意味着厚度仅为一层或几层原子。

过去，科学家成功剥离出了像石墨烯这样的二维非金属材料。但将金属也做成单原子层，并保持稳定，被视为近乎不可能的任务。金属原子间强烈的金属键，使其极易团聚、堆叠，拒绝被“驯化”成二维形态。这成了材料科学领域一块长期缺失的拼图。

直到中国团队，完成了这次“不可能”的挤压。

二、 关键一击：“范德华挤压”技术有多牛？

中国科学院物理研究所张广宇研究员团队的革命性，在于他们发明了 “原子级制造的范德华挤压技术”。

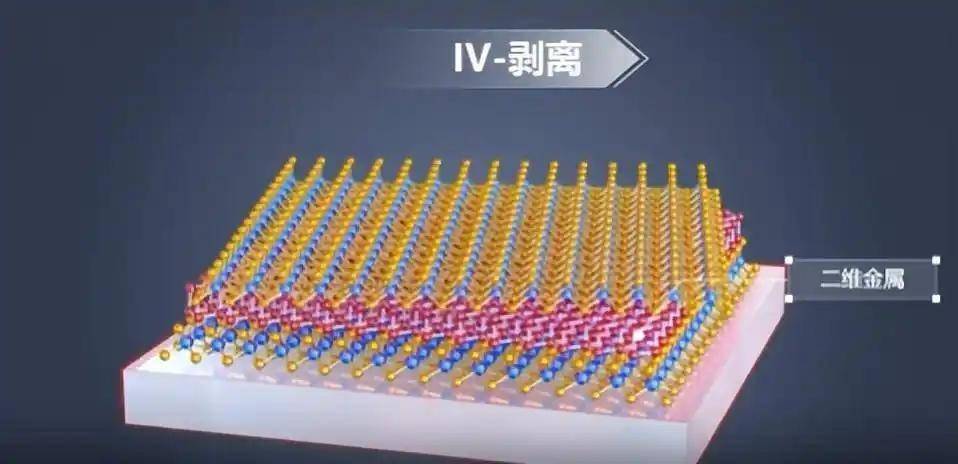

他们用的“压砧”极其讲究：是原子级平整、表面无悬挂键的单层二硫化钼。将金属（如铋、锡、铅）熔化，用这层完美的“压砧”去挤压，如同以原子为刻刀进行微雕。最终，金属被“挤”成了单原子层，且上下被二硫化钼封装保护起来。

这套方法的强大在于普适性。它不只针对一种金属，而是提供了一种制备二维金属的通用路径。这标志着，人类首次系统性掌握了二维金属的制备能力，打开了全新的材料宝库。

三、 为何说它“开创领域”？未来将如何改变生活？

这项突破之所以震撼国际，是因为它从0到1开辟了赛道。其应用前景，直指下一代信息技术的核心：

超微型低功耗芯片：二维金属作为极致的导电层，有望制造出尺寸更小、能耗更低的晶体管，为突破摩尔定律瓶颈提供全新材料方案。

柔性透明电子：极致薄的金属，可实现高性能且透明的导电膜，推动折叠屏、透明显示、柔性传感器迈向新阶段。

高效催化与传感：将金属做到原子级厚度，其表面原子活性达到极致，在能源催化、超灵敏化学/生物传感领域潜力巨大。

它补全了二维材料家族最关键的一块，让人类从“挑选现有材料”进入“原子级设计材料”的新时代。

四、 登顶《物理世界》十大突破：含金量十足

《物理世界》年度十大突破的评选，以苛刻和权威著称。其核心标准是：重大科学意义、推动认知边界、理论结合实验、引发全球关注。

张广宇团队的成果，四项标准全部拉满。这是该榜单2009年设立以来，第七次由中国主导的研究上榜，且是2025年唯一入选的中国成果。这不仅是团队的胜利，更向世界表明：在争夺未来科技制高点的最前沿基础研究中，中国已具备定义性突破的能力。
