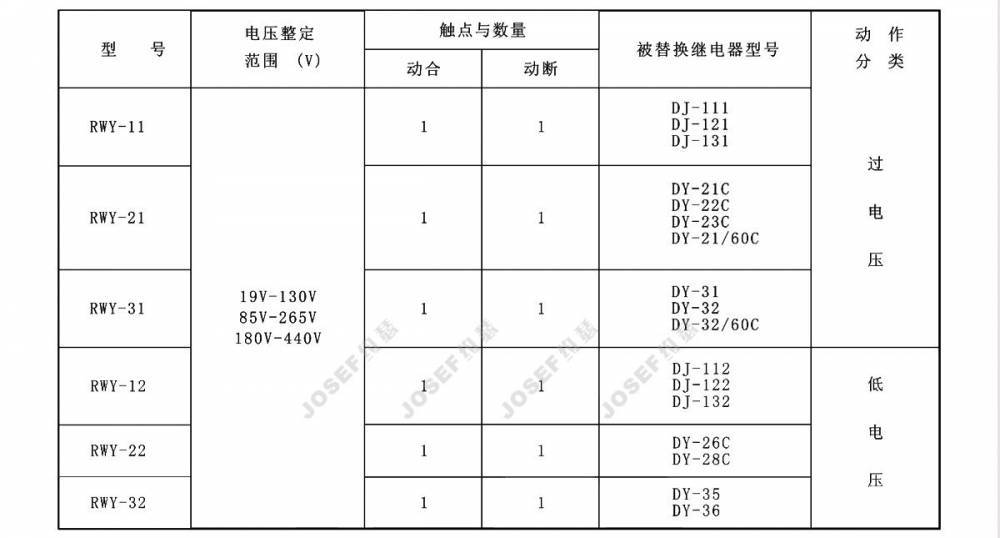

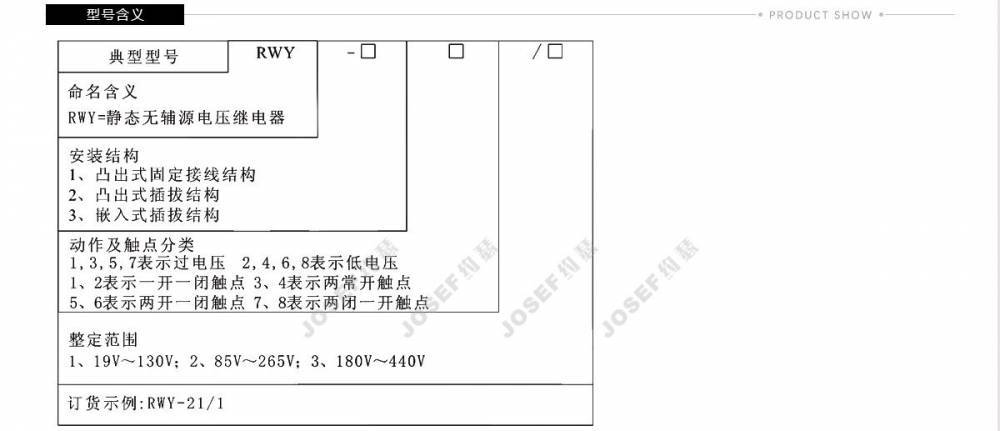

RWY系列无辅源电压继电器系列型号

RWY-11型无辅源电压继电器；

RWY-12型无辅源电压继电器；

RWY-13型无辅源电压继电器；

RWY-14型无辅源电压继电器；

RWY-21型无辅源电压继电器；

RWY-22型无辅源电压继电器；

RWY-23型无辅源电压继电器；

RWY-24型无辅源电压继电器；

RWY-31型无辅源电压继电器；

RWY-32型无辅源电压继电器；

RWY-33型无辅源电压继电器；

RWY-34型无辅源电压继电器；

RWY-35型无辅源电压继电器；

RWY-36型无辅源电压继电器；

RWY-37型无辅源电压继电器；

RWY-38型无辅源电压继电器；

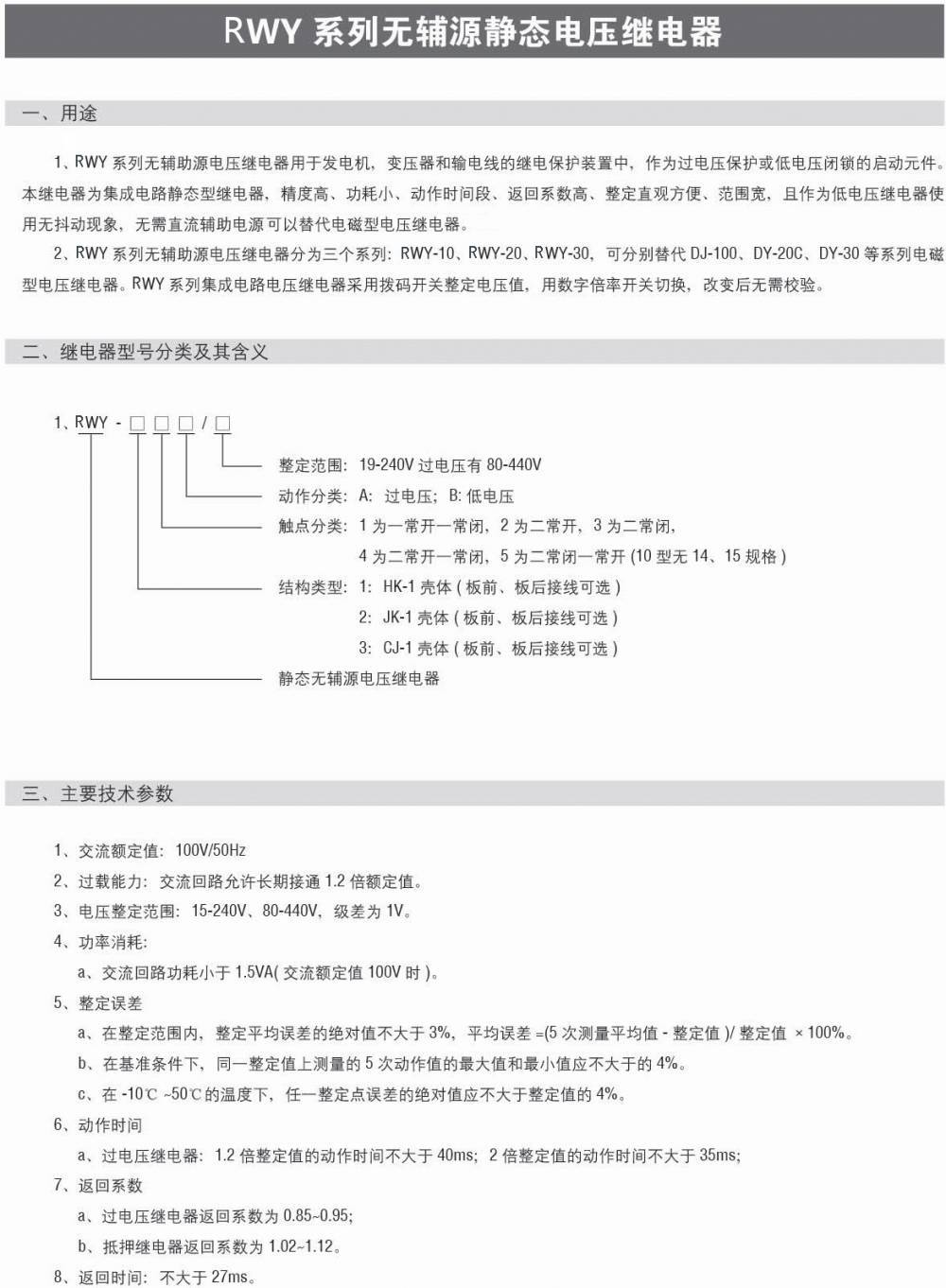

一、产品概述

RWY-37电压继电器属于RWY系列无辅源电压继电器，主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。该继电器具有精度高、功耗小、动作时间短、返回系数稳定等特点，能够确保电力系统的稳定运行。

二、主要特点

无辅源设计：RWY-37电压继电器无需外部辅助电源即可工作，降低了能耗和复杂性。

高精度：继电器具有较高的测量精度，能够准确反映电力系统中的电压变化。

低功耗：在整定值处，继电器的线圈所消耗的功率较小，有利于节能和长期稳定运行。

动作时间短：继电器能够快速响应电压变化，及时切除故障，保护电力设备。

返回系数稳定：继电器的返回系数在一定范围内保持稳定，避免了误动作和拒动作的发生。

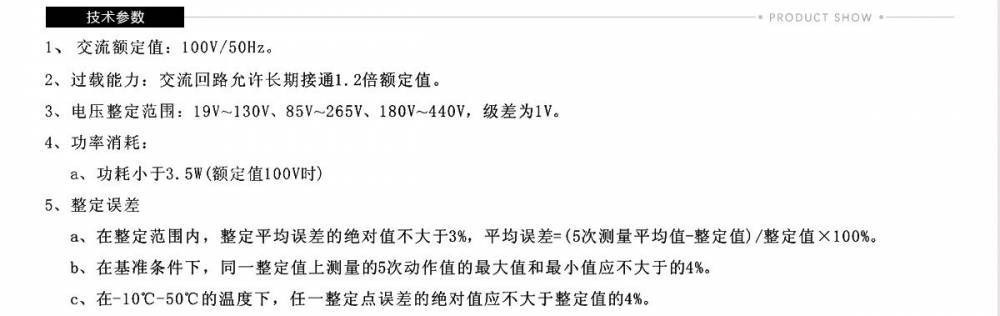

三、技术参数

功率消耗：≤3.5W（具体可能因产品而异，但一般不超过此值）。

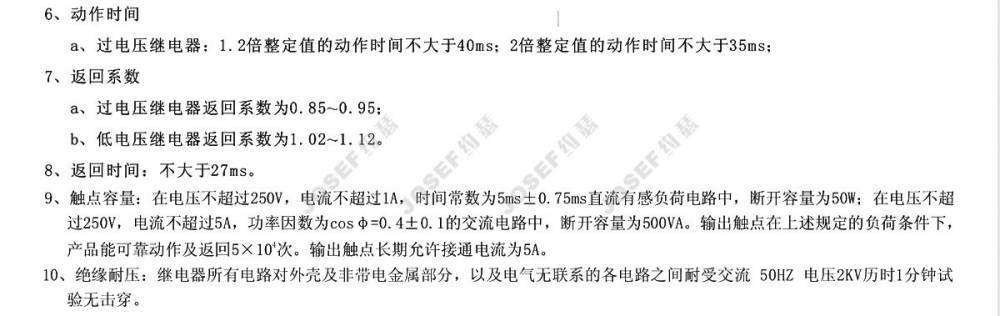

触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms的直流有感负荷电路中，断开容量为50W；在电压不超过250V，电流不超过5A，功率因数为0.4（滞后）的交流电路中，断开容量为500VA。

绝缘耐压：继电器所有电路对外壳及非带电金属部分，以及电气无联系的各电路之间，能耐受交流50Hz电压2kV历时1分钟的试验无击穿。

动作与返回特性：过电压继电器在电压升至整定值或大于整定值时动作，动合触点闭合，动断触点断开；当电压降低到0.8倍整定值时返回。低电压继电器在电压降低到整定电压时动作，动合触点断开，动断触点闭合。

整定误差与动作误差：整定误差和动作误差均不大于一定范围（具体值可能因产品而异，但一般不大于6%）。

四、环境条件

工作温度：一般在-10℃~50℃之间（具体可能因产品而异）。

相对湿度：不大于一定值（具体值可能因产品而异，但一般不大于90%）。

海拔高度：一般不超过2000m（具体可能因产品而异）。

五、应用领域

RWY-37电压继电器广泛应用于各种电力系统，如发电厂、变电站、工矿企业等，作为电力设备的保护和控制元件。在电力系统发生电压异常时，该继电器能够及时响应并发出报警信号或切除故障，保护电力设备免受损害，确保电力系统的安全稳定运行。

综上所述，RWY-37电压继电器是一种高性能、高可靠性的电力控制设备，具有广泛的应用前景。
