系列型号：

JY-7A/1集成电路电压继电器

JY-7B/1集成电路电压继电器

JY-7A/2集成电路电压继电器

JY-7B/2集成电路电压继电器

JY-7A/3集成电路电压继电器

JY-7B/3集成电路电压继电器

JY-7A/3/002集成电路电压继电器

JY-7A/5集成电路电压继电器

JY-7B/5集成电路电压继电器

JY-7A/4集成电路电压继电器

JY-7B/4集成电路电压继电器

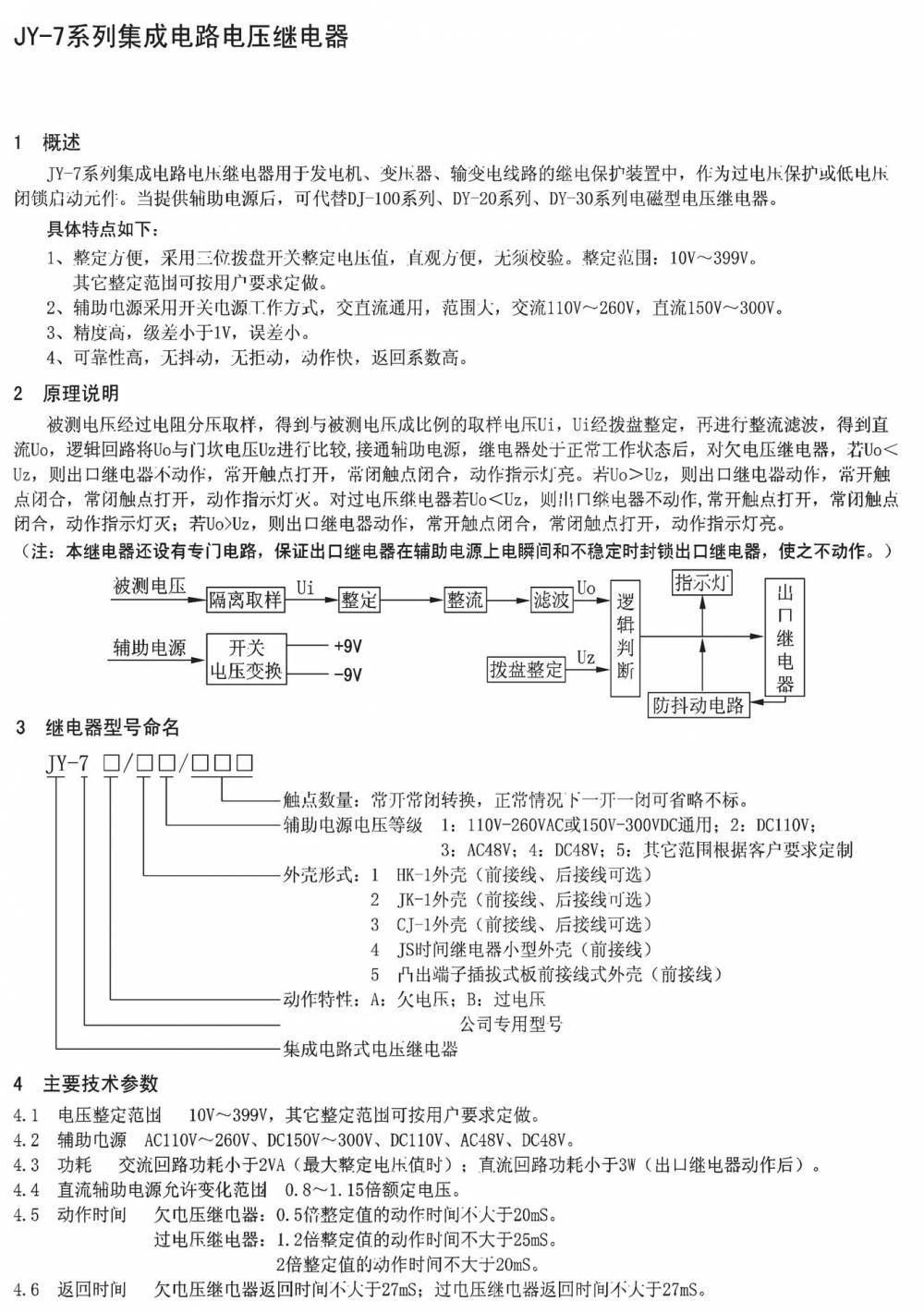

一、产品特点

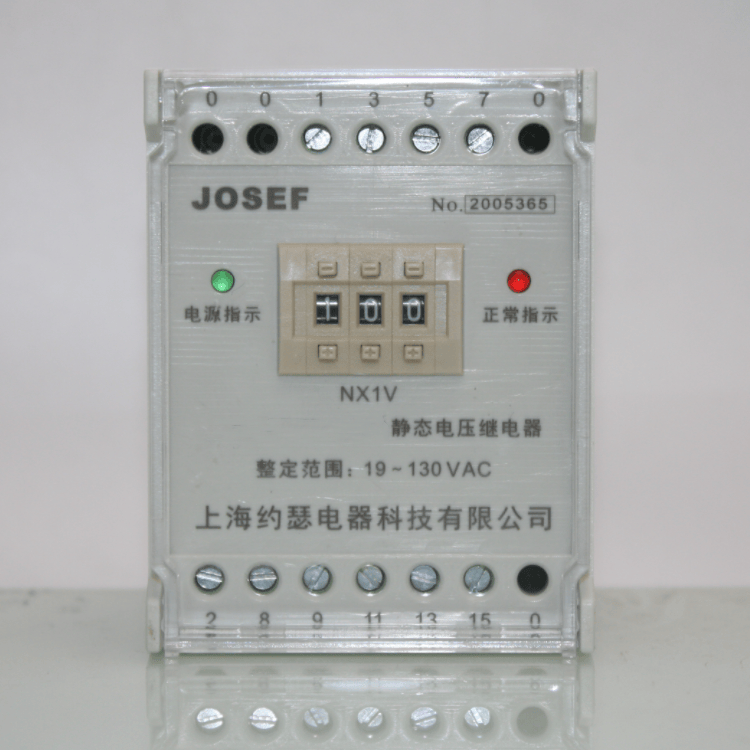

整定方便：采用三位拨盘开关整定电压值，直观方便，无需校验。整定范围通常为19V~130V或40V~260V，也可根据用户需求进行定制。

精度高：级差小为1V，误差小，能够准确反映电压变化，提高保护的可靠性。

可靠性高：无抖动、无拒动、动作快、返回系数高。继电器设有专门电路，保证在上电瞬间和不稳定时封锁出口，避免误动作。

功耗小：功耗不大于5W，符合节能环保的要求。

动作与返回时间短：能够快速响应电压变化，确保电力系统的安全稳定运行。例如，欠电压继电器0.5倍整定值的动作时间不大于20ms，过电压继电器1.2倍整定值的动作时间不大于25ms。

触点容量大：继电器输出电路的触点能断开电压不大于250V的直流有感负荷电路（时间常数为5±0.75ms）为50W，电压不大于250V的交流电路（功率因数COSΦ为0.4±0.1）为250VA。继电器触点可长期接通5A。

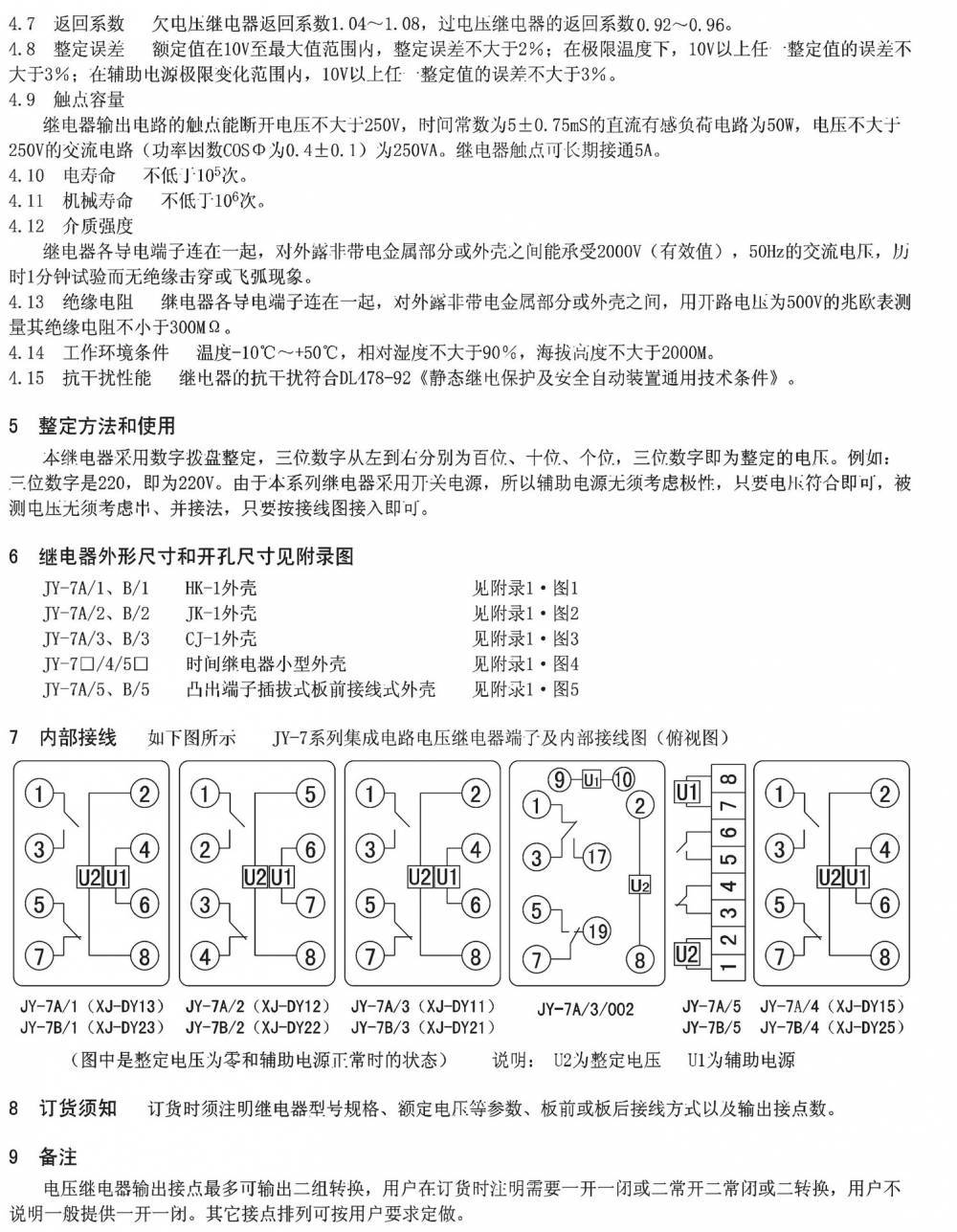

二、技术参数

电压整定范围：19V~130V或40V~260V（也可定制其他范围）。

功耗：不大于5W。

返回时间：不大于27ms。

返回系数：欠电压继电器返回系数1.04~1.08，过电压继电器的返回系数0.92~0.96（部分资料为0.93~0.97，具体以实际产品为准）。

整定误差：额定值在19V至值范围内，整定误差不大于2%；在极限温度下，19V以上任一整定值的误差不大于3%。

电寿命：不低于10^5次。

介质强度：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间能承受2000V（有效值），50Hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。

绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ（部分资料为不小于10MΩ，具体以实际产品为准）。

三、应用场景

JY-7A/5电压继电器以其高精度、高可靠性、整定方便等特点，在电力系统继电保护领域得到了广泛应用。它能够快速响应电压变化，确保电力系统的安全稳定运行。具体应用场景包括：

发电机保护：防止发电机因过电压或欠电压导致绝缘损坏或烧毁。

变压器保护：监测变压器输入/输出电压，避免电压异常引发设备故障。

输电线路保护：作为线路过压/欠压的闭锁启动元件，防止故障扩大。

低压母线保护：安装在配电室低压母线上，保护整栋建筑用电安全。
