内压式与外压式补偿器作为波纹补偿器的两大核心类型，其本质区别源于压力承载方式、结构设计及适用场景的差异，以下从6个关键维度展开对比，助力工程选型与应用：

一、压力承载原理

-内压式补偿器：介质压力作用于波纹管内侧，通过波纹结构的弹性形变吸收管道位移，压力方向与波纹扩张方向一致，依赖自身结构强度抵抗内压，无需额外支撑件。

- 外压式补偿器：介质压力作用于波纹管外侧（需配合外壳与端管形成封闭腔），压力方向与波纹收缩方向一致，通过外壳承受外部压力，避免波纹管因外压失稳。

二、结构设计差异

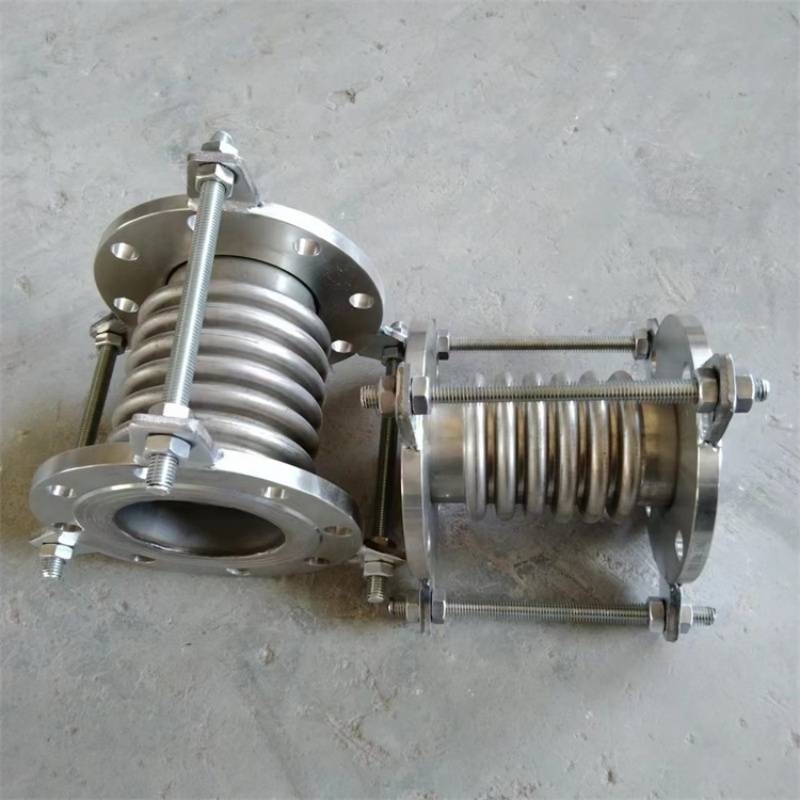

- 内压式：结构简洁，核心由波纹管、端管、法兰（或接管）组成，无额外外壳，体积小、重量轻，安装空间需求低。

- 外压式：增设圆柱形外壳、导向套及泄压孔，波纹管嵌套于外壳内，结构相对复杂，重量更大，需预留一定安装空间。

三、适用工况范围

- 内压式：适用于中低压（通常≤2.5MPa）、介质清洁、无剧烈压力波动的场景，如给排水、暖通空调、低压蒸汽管道，补偿量中等（单波补偿量3-10mm）。

- 外压式：适用于高压（可达10MPa以上）、大口径（DN≥500mm）、介质腐蚀性强或压力波动大的场景，如石油化工、高温高压蒸汽管道，补偿量更大（单波补偿量5-15mm）。

四、稳定性与安全性

- 内压式：低压下稳定性好，但高压或大口径时易出现波纹失稳（如鼓包、塌陷），需通过增加波纹层数增强强度。

- 外压式：外壳提供有效支撑，抗失稳能力强，高压下结构稳定性优于内压式，且波纹管外侧不直接接触介质，耐腐蚀性与使用寿命更长。

五、安装与维护

- 内压式：安装简便，无需额外导向装置，维护成本低，故障多为波纹疲劳破裂，更换便捷。

- 外压式：安装时需保证外壳与管道同轴，需设置导向支架防止偏移，维护需检查外壳密封性与泄压孔通畅性，成本相对较高。

六、经济成本

- 内压式：结构简单，材料用量少，制造成本低，性价比高，适合批量应用于普通工况。

- 外压式：因增设外壳、导向套等部件，材料与加工成本更高，仅在高压、特殊工况下体现应用价值。

综上，内压式补偿器适用于中低压、普通工况，追求经济性与便捷性；外压式补偿器适用于高压、特殊工况，侧重稳定性与安全性，工程选型需结合压力等级、口径、介质特性及安装条件综合判断。
