简单数字显示，蕴含不简单的工程智慧，你是否曾好奇，电子钟、电子秤上那些清晰的红字数字是怎么显示出来的？背后离不开一种已经流行半个多世纪的显示技术——七段数码管。

尽管如今显示屏层出不穷，但这种结构简单的显示元件至今仍在各类家电、工业仪表和医疗设备中发挥着重要作用。在国内，像东莞市洲创实业有限公司这样拥有15年经验的专业厂商，持续为市场提供高可靠性的数码管及LED灯珠、数码管、光耦、光电开关、接近传感器等LED光电器件。

什么是七段数码管？

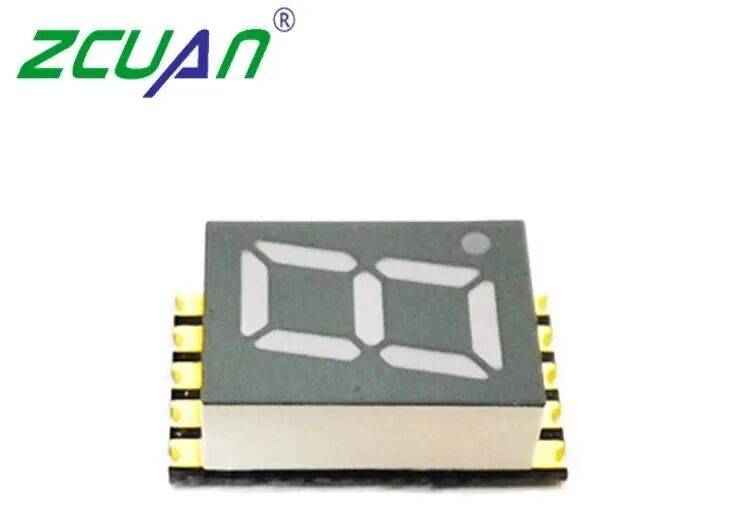

七段数码管是一种由发光二极管组成的显示器件，基本单元是将七个条形LED排列成“8”字形结构。

这种设计巧妙地利用七个独立控制的段落组合，足以显示0-9的阿拉伯数字。

大多数七段数码管还会在右下角添加第八个LED作为小数点使用，因此也有人称其为八段管。现代七段数码管多采用斜体显示，更符合视觉习惯。

如何让数码管显示0-9？

七段数码管的显示基于一个简单原理：不同段落组合发光形成特定字符。每个段落被标记为a-g，控制器通过控制哪些段落发光来决定显示内容。

显示数字0-9的段码组合已标准化。以共阴数码管为例：

• 数字0：点亮a、b、c、d、e、f段（段码0x3F）
• 数字1：点亮b、c段（段码0x06）
• 数字2：点亮a、b、d、e、g段（段码0x5B）
• ...
• 数字9：点亮a、b、c、d、f、g段（段码0x6F）

这些段码通常以二进制或十六进制形式存储在控制器中，供程序调用。

共阴与共阳：两种不同的驱动方式

七段数码管根据内部电路结构分为两种类型：

共阳极数码管：所有LED灯珠的阳极连接在一起接正电源，通过控制阴极电平来点亮段落。需要点亮某段时，相应阴极需接地。

共阴极数码管：所有LED灯珠的阴极连接在一起接地，通过控制阳极电平来点亮段落。需要点亮某段时，相应阳极需接高电平。

两种类型的接线方法相反，但最终实现的显示效果完全相同。选择哪种类型取决于电路设计需求和驱动方式。专业厂商如洲创实业通常能同时提供多种类型的数码管产品以及定制化，满足不同客户需求。

驱动技术：从静态显示到动态扫描

静态显示是每个数码管单独驱动的方法。优点是程序简单，显示亮度高；缺点是占用I/O端口多，资源利用率低。

动态扫描显示是多位数码管显示的高效解决方案。其原理是让多个数码管轮流快速点亮，利用人眼视觉暂留效应（约0.04秒）产生同时显示的视觉效果。

当扫描速度足够快时（通常刷新率>40Hz），人眼就会感觉到所有数码管在同时稳定显示，而不会察觉到闪烁。

动态扫描技术极大地节省了微控制器的I/O资源，使多位数码管显示变得实用可行。洲创实业等专业厂商通常会提供详细的应用技术支持，帮助客户正确实现驱动电路设计。

七段数码管的实际应用

七段数码管因其高亮度、低成本、驱动简单的优点，在众多领域仍有广泛应用：

• 家用电器：空调、热水器、冰箱等的温度和时间显示
• 工业仪表：数字式测量仪表的读数显示
• 医疗设备：部分医用设备的参数显示
• 电子时钟和计数器：时间、日期和计数显示
• 智能安防监控：门禁系统、监控与报警显示

随着技术进步，七段数码管也在不断演进，如今已能结合传感器实现数据实时显示，应用场景更加广泛。洲创数码管厂家已将数码管应用于智能家居、小家电、仪器仪表、新能源、智能安防监控等多个领域，服务众多知名企业。

七段数码管虽看似简单，却体现了工程设计的智慧：以最少的元素实现最核心的功能。正是这种高效的设计理念，使它历经数十年依然在现代电子设备中占有一席之地。

下一次当你看到电子设备上那些红色数字时，或许会对这小小的七段数码管多一份敬意——数码管无疑是电子世界中的经典之作。
