开关电源作为集成了开关管、变压器、整流桥、滤波电容等元件的电子模块。主要作用就是把市电转换成设备所需的稳定直流电压，且转换效率远高于传统线性电源。它主要应用与消费电子、工业设备和新能源与汽车等领域，随着近几年电子行业的飞速发展，开关电源的需求也日益增加，因此开关电源的厂商对于其性能和质量更为注重，其出厂和研发测试要求则更为严格。本文将梳理一下开关电源的测试项目，以供参考。

开关电源测试

开关电源的电性能测试主要涉及输入、输出、保护等方面，具体测试项目如下：

一、输入特性测试

输入电压范围测试：验证在额定输入范围及极限值下，电源是否正常工作。

输入电流测试：测量额定负载下的输入电流有效值，以及空载 / 轻载时的最小输入电流。

功率因数测试：在额定输入电压和满载条件下，检测输入有功功率与视在功率的比值，反映电能利用效率。

输入浪涌电流测试：开机瞬间的峰值电流检测，避免超过电网或元件承受能力。

输入电压跌落 / 恢复测试：模拟输入电压瞬时跌落再恢复，验证电源输出稳定性。

零代码浪涌测试项目搭建

二、输出特性测试

输出电压精度测试：在额定输入、额定负载下，测量实际输出电压与标称值的偏差。

负载调整率测试：固定输入电压，分别在空载、轻载、半载、满载、超载下，检测输出电压的变化率。

线性调整率测试：固定负载，在输入电压上限、额定值、下限范围内，测量输出电压的波动幅度。

输出纹波与噪声测试：用示波器检测输出直流电压中的交流成分，包括纹波和噪声，通常要求几十 mV 以内。

输出电流能力测试：验证电源在额定输出电流下长期工作的稳定性，以及最大输出电流的耐受时间。

交叉调整率测试：某一路负载变化时，检测其他路输出电压的波动情况。

负载调整率测试

三、转换效率与功耗测试

满载效率测试：在额定输入电压、额定负载下，计算输出有功功率与输入有功功率的比值。

不同负载效率测试：分别测试 25%、50%、75%、100% 负载下的效率，绘制效率曲线。

待机功耗测试：无负载输出时，测量电源的输入功耗。

空载功耗测试：输出开路时，检测输入侧的功率损耗。

四、动态特性测试

负载瞬态响应测试：模拟负载快速切换，检测输出电压的过冲、 undershoot幅度及恢复时间。

输入电压瞬态响应测试：输入电压快速变化时，测量输出电压的波动及恢复速度。

启动时间测试：从接通输入电源到输出电压达到稳定值的时间。

hold-up 时间测试：输入电源断开后，电源依靠内部储能元件维持输出电压在允许范围内的时间。

开关电源测试方案

五、保护功能测试

过压保护测试：人为升高输出电压，验证电源是否快速关断输出或限流，且保护阈值在设定范围内。

过流保护测试：逐渐增大输出电流，检测保护触发电流值，以及保护方式。

短路保护测试：将输出正负极短接，验证电源是否立即关断输出，且无元件损坏，短路解除后能否恢复正常。

过温保护测试：通过加热或满载长时间工作，使电源内部温度升高，验证达到保护阈值时是否停止输出。

欠压保护测试：降低输入电压，检测电源在输入电压过低时是否关断，避免异常工作。

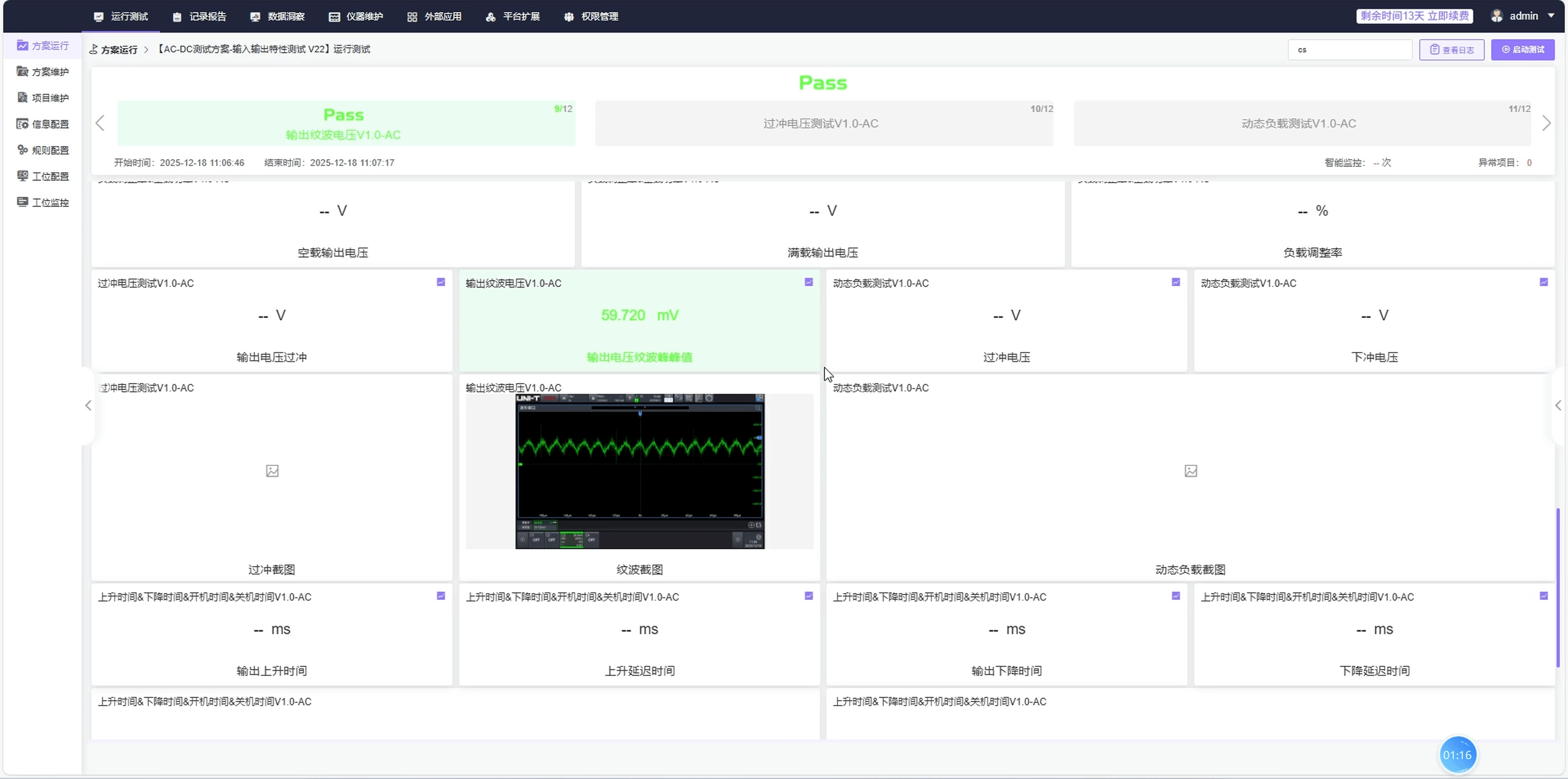

电源纹波测试

六、其他电性能测试

输出电压纹波频谱分析：检测纹波 / 噪声的频率分布，排查特定频率的干扰。

限流特性测试：验证电源在过流状态下的输出电流限制能力。

遥控功能测试：通过控制信号，检测输出的开启 / 关闭、电压调节是否正常。

并联均流测试：多个电源模块并联工作时，检测各模块的输出电流分配均匀性。

通过以上项目的测试，厂商可以基本确定开关电源的性能质量，从而出具测试报告，根据测试数据优化设计生产工艺，提升产品性能。
