系列型号：

JY-7A/1集成电路电压继电器

JY-7B/1集成电路电压继电器

JY-7A/2集成电路电压继电器

JY-7B/2集成电路电压继电器

JY-7A/3集成电路电压继电器

JY-7B/3集成电路电压继电器

JY-7A/3/002集成电路电压继电器

JY-7A/5集成电路电压继电器

JY-7B/5集成电路电压继电器

JY-7A/4集成电路电压继电器

JY-7B/4集成电路电压继电器

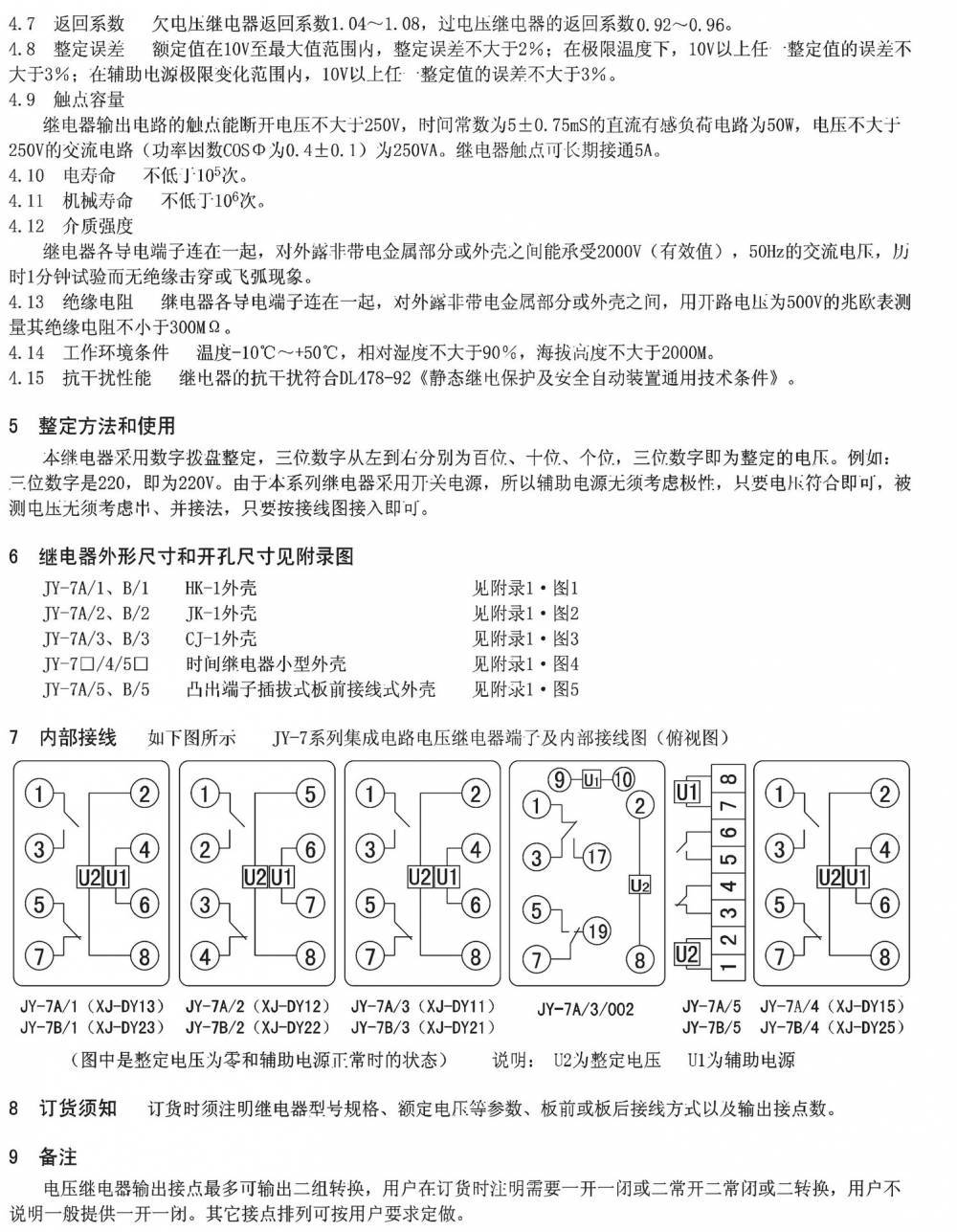

一、基本属性

品牌：上海约瑟

型号：JY-7A/4

功能类型：欠电压继电器

二、技术参数

整定范围：10~399V（也有说法为19V~130V或40V~260V）

返回系数：1.04~1.08

动作时间：欠电压动作时间0.5倍整定值小于20ms，返回时间小于27ms（也有说法为动作时间小于等于25ms）

功耗：小于5W（也有说法为小于3W）

辅助电源电压：交直流通用，交流60V260V，直流48300V（也有说法为额定电流220V，线圈功率1W）

触点负载：触点能断开电压不大于250V的直流有感负荷电路

绝缘性能：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ；能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象

三、主要特点

精度高：继电器误差小，级差小，确保准确动作。

功耗小：采用低功耗设计，减少能源消耗。

动作时间短：快速响应电压变化，确保及时保护。

整定直观方便：采用三位拨码开关整定电压值，无需校验。

可靠性高：无抖动、无拒动现象，确保稳定运行。

应用范围广：可用于新能源、冶金轧钢、城建交通、核火电厂、石油化工、矿山工厂等多种应用场景。

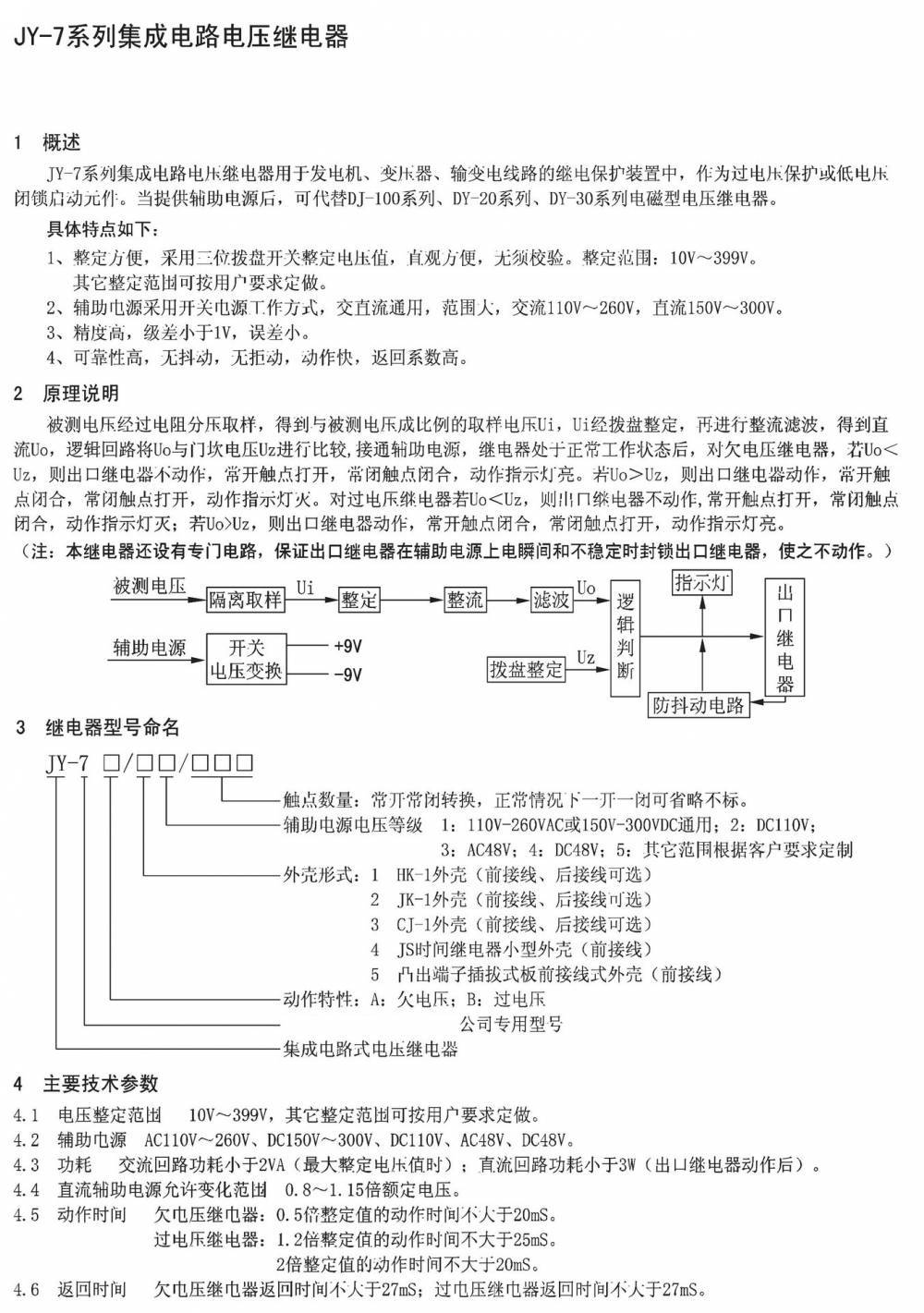

四、工作原理

JY-7A/4电压继电器的工作原理基于电压比较和触点切换。当被测电压经过电阻分压取样后，得到与被测电压成比例的取样电压Ui。Ui经过拨码整定后，再进行整流滤波得到直流电压Uo。在逻辑判断回路中，Uo与门槛电压Uz进行比较。若Uo小于Uz（对于欠电压继电器），则出口继电器动作；若Uo大于Uz，则出口继电器不动作。继电器触点根据动作情况进行切换，实现控制功能。

五、应用场景

JY-7A/4电压继电器主要用于发电机、变压器和输电线路的继电保护装置中，作为过压或欠压的闭锁启动元件。它能够在电压异常时迅速动作，保护电力系统中的设备免受损坏。同时，其高精度、低功耗和快速动作特性也使其成为各种保护和控制场合的理想选择。

六、注意事项

在安装和使用前，请仔细阅读产品手册和说明书，确保正确安装和使用。

继电器应安装在干燥、通风、无腐蚀性气体的环境中，以确保其正常工作和使用寿命。

定期对继电器进行检查和维护，确保其处于良好的工作状态。

如发现继电器出现故障或异常现象，请及时联系专业人员进行维修或更换。

综上所述，JY-7A/4电压继电器是一款具有高精度、低功耗、快速动作和广泛应用范围的电力设备。在使用时，应严格遵守相关规定和注意事项，以确保其正常工作和长期稳定运行。
