电动车三线加速器

电动车三线加速器，通常指的是电动车的加速器有三根线，其工作原理和作用如下：

一。电动车三线加速器的工作原理

1， 信号传输：三线加速器一般包括电源正负极线和信号输出线。当转动加速器时，信号输出线会输出一个与转把角度相关的信号，这个信号会被传输到控制器。

2，控制器处理：控制器接收到加速器的信号后，会根据信号的强弱来调节电机的电流大小，从而控制电动车的加速或减速。这种信号通常是通过改变PWM（脉冲宽度调制）波的占空比来实现的。

3，速度控制：在一些电动车中，三线加速器还可能与三速开关配合使用。通过短接不同的信号线与负极线，控制器可以实现不同的速度档位。

二，电动车三线加速器的作用

1，控制速度：通过转动加速器，可以实现电动车的加速和减速，使车辆能够根据驾驶者的意图调整速度。

2，提高驾驶体验：三线加速器可以使加速过程更加平稳和灵敏，提升驾驶的舒适性和操控性。

3，实现变速功能：在一些电动车中，三线加速器与变速开关配合，可以实现低速、中速和高速的切换。

需要注意的是，不同型号的电动车和控制器，其三线加速器的具体接线方式和功能可能会有所不同。在安装或维修时，应参考具体的产品说明书。

三，电动车三线加速器的应用场景。

电动车加速器一般分为手操作的转把加速器和脚踩加速器。转把加速器一般应用在二轮电动车和三轮点电动车上。脚踩加速器应用在盘式电动三轮车和四轮车上。

转把，俗称油门，上面是三根线，输入的是正负极5伏电源。加上一根返回的电压信号儿线，5伏电源由控制器提供。当拧动转把，信号线输出0.8~3.6伏的渐升电压，返回控制器。控制器根据接收到的电压高低，决定给电机供电量的多少，电机因此产生转速的变化。

3线的脚踩加速器和普通的转把没有多大区别。同样是内置一只线性霍尔和一块儿磁钢，随着踩下踏板，磁钢逐渐靠近经过霍尔的表面。霍尔就是一个受磁力影响的开关儿，磁性弱，开度小；磁性强，开度大，就像水龙头一样，拧开少，水流儿小；拧开大，水流大。霍尔输入的是电，输出的也是电。

控制器也是根据接收到的电压高低，决定给电机供电量的多少，由此控制了转速。

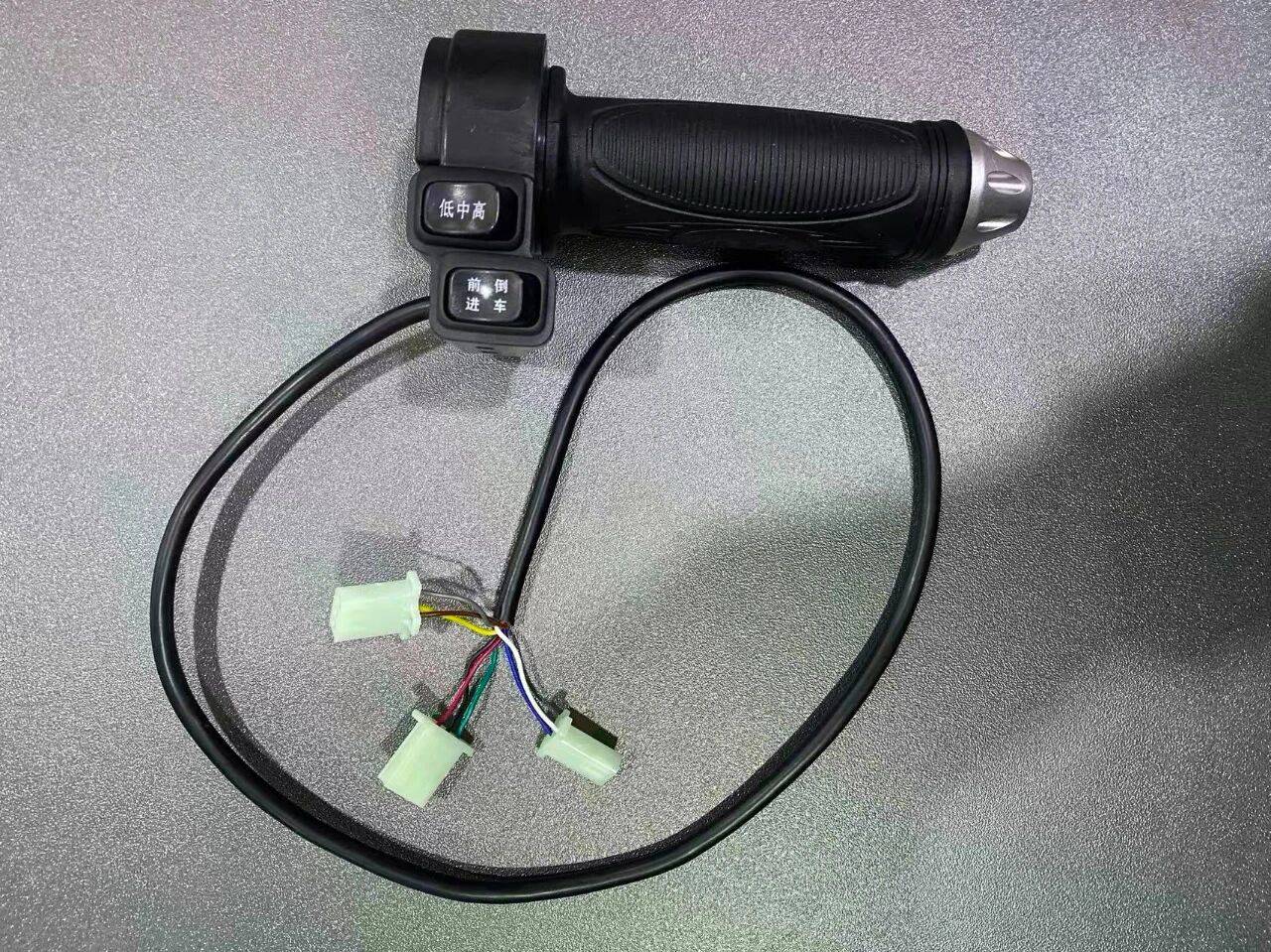

如图，其中红、绿、黑三线插头，就是霍尔调速控制线，红色是5伏输入线，绿色是位置信号线，黑色是负极线。
