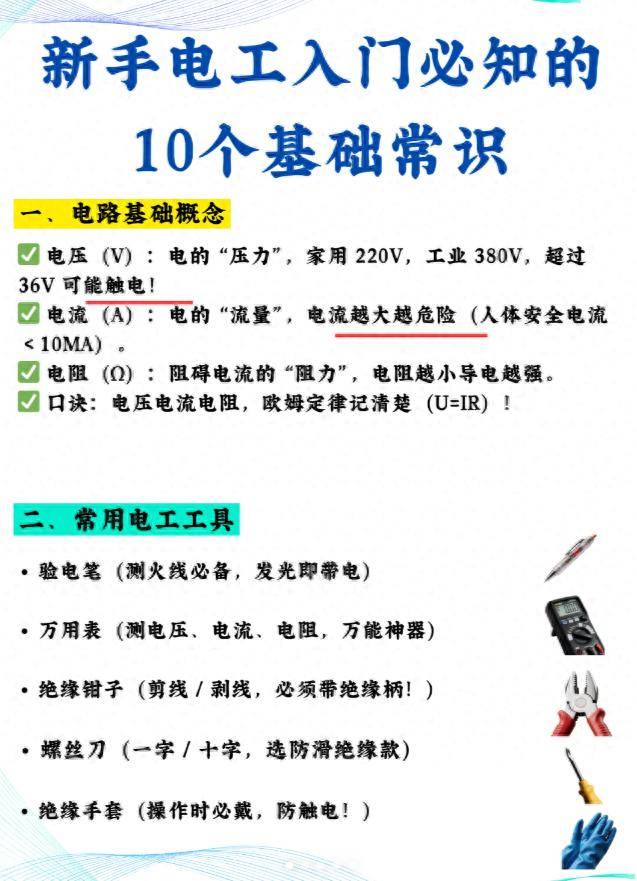

一、电路基础概念

电压(V):电的“压力”家用220V，工业380V，超过36V可能触电!

电流(A):电的“流量”，电流越大越危险(人体安全电流<10MA)。

电阻(Q):阻碍电流的“阻力”，电阻越小导电越强。

口诀:电压电流电阻，欧姆定律记清楚(U=IR)!

二、常用电工工具

验电笔(测火线必备，发光即带电)

万用表(测电压、电流、电阻，万能神器

绝缘钳子(剪线/剥线，必须带绝缘柄!

螺丝刀(一学/十学，选防滑绝缘款)

绝缘手套(操作时必戴，防触电!)

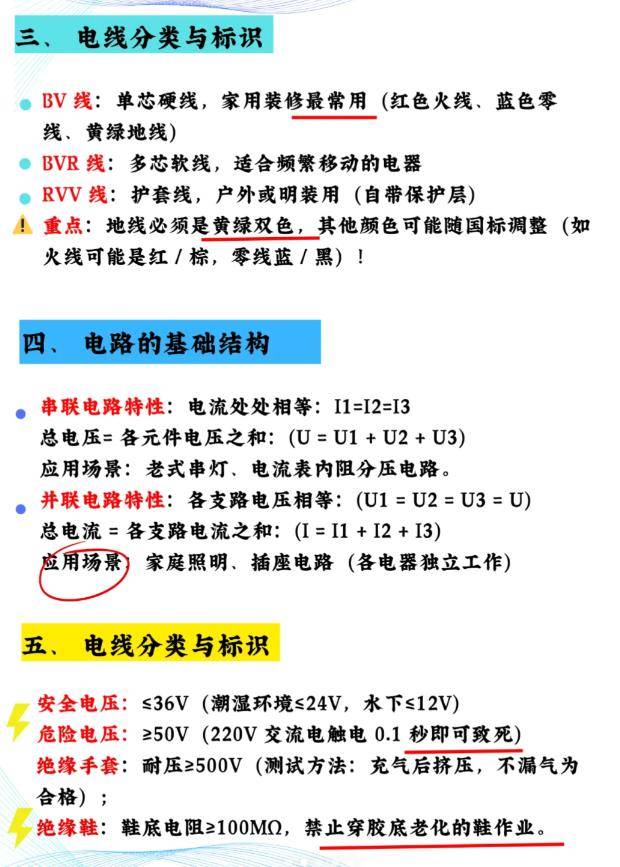

三、电线分类与标识

BV线:单芯硬线，家用装修最常用(红色火线、蓝色零线、黄绿地线)

BVR线:多芯软线，适合频繁移动的电器

RVV线:护套线，户外或明装用(自带保护层）

重点:地线必须是黄绿双色，其他颜色可能随国标调整(如火线可能是红/棕，零线蓝/黑)!

四、电路的基础结构

串联电路特性:电流处处相等:I1=I2=I3

总电压=各元件电压之和:(U=U1+U2+U3)

应用场景:老式事灯、电流表内阻分压电路。

并联电路特性:各支路电压相等:(U1=U2=U3=U）

总电流=各支路电流之和:(1=I1+I2+I3)

应用场景：家庭照明、插座电路(各电器独立工作)

五、电线分类与标识

安全电压:≤36V (潮湿环境≤24V，水下≤12V）

危险电压：≥50V（220V交流电触电0.1秒即可致死）

绝缘手套:耐压≥500V(测试方法:充气后挤压，不漏气为合格):

绝缘鞋:鞋底电阻≥100MQ，禁止穿胶底老化的鞋作业。

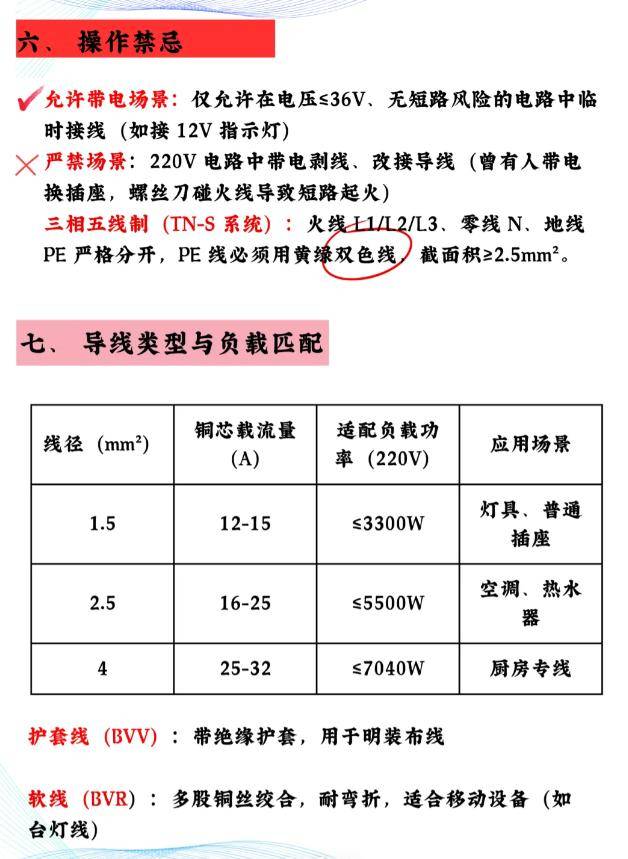

六、操作禁忌

充许带电场景:仅允许在电压≤36V、无短路风险的电路中临时接线(如接12V指示灯)

严禁场景:220V电路中带电剥线、改接导线(曾有人带电换插座、螺丝刀碰火线导致短路起火）三相五线制(TN-S系统):火线工L1/L2/L3、零线N、地线PE严格分开，PE线必须用黄绿双色线截面积≥2.5mm²。

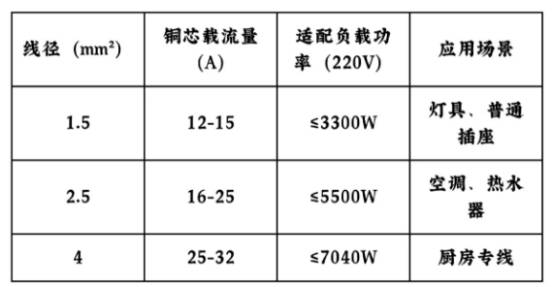

七、导线类型与负载匹配

护套线(BVV):带绝缘护套，用于明装布线

软线(BVR):多股铜丝绞合、耐弯折、适合移动设备(如台灯线)

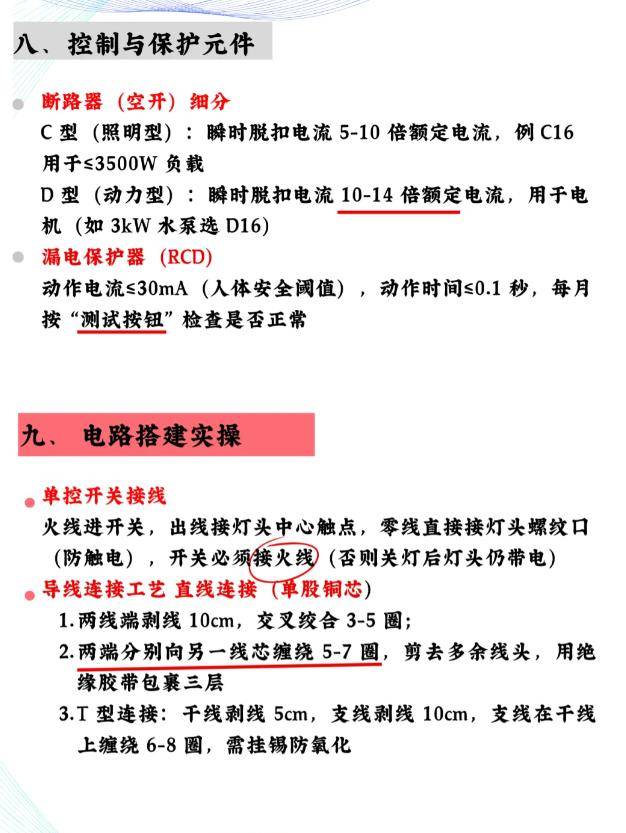

八、控制与保护元件

断路器(空开)细分

C型(照明型):瞬时脱扣电流5-10倍额定电流，例C16用于≤3500W负载

D型(动力型):瞬时脱扣电流10-14倍额定电流，用于电机(如3kW水泵选D16)

漏电保护器(RCD)

动作电流≤30mA(人体安全國值)，动作时间≤0.1秒，每月按“测试按钮”检查是否正常

九、电路搭建实操

单控开关接线

火线进开关，出线接灯头中心触点，零线直接接灯头螺纹口(防触电)，开关必须接火线)(否则关灯后灯头仍带电

导线连接工艺直线连接(单股铜芯）

1.两线端剥线10cm，交叉绞合3-5圈:

2.两端分别向另一线芯缠绕5-7圈，剪去多余线头，用绝缘胶带包裹三层

3.工型连接:干线剥线5cm，支线剥线10cm，支线在干线上缠绕6-8圈，需挂锡防氧化

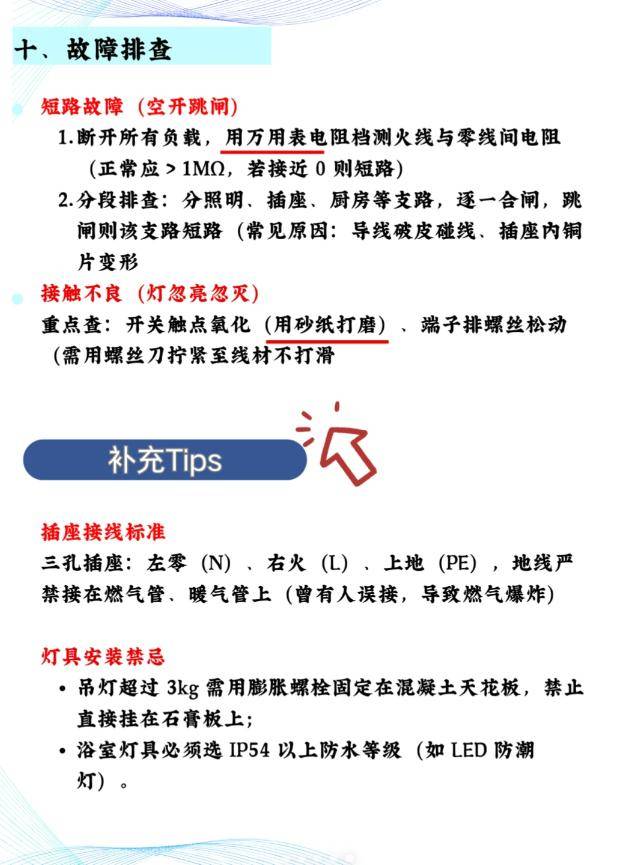

十、故障排查

短路故障(空开跳闸)

1.断开所有负载，用万用表电阻档测火线与零线间电阻

(正常应>1MQ，若接近0则短路)

2. 分段排查:分照明、插座、厨房等支路、遂一合闸、跳闸则该支路短路(常见原因:导线破皮碰线、插座内铜片变形)

接触不良(灯忽亮忽灭)

重点查:开关触点氧化(用砂纸打磨)，端子排螺丝松动(需用螺丝刀拧紧至线材不打滑)

补充Tips

插座接线标准

三孔插座:左零(N)、右火(L)、上地(PE)，地线严禁接在燃气管、暖气管上(曾有人误接

导致燃气爆炸)

灯具安装禁忌

吊灯超过3kg需用膨胀螺栓固定在混凝士

天花板，禁止直接挂在石膏板上:

浴室灯具必须选IP54以上防水等级(如LED防潮灯)
