一、工业配电系统绝缘监测

随着企业用电系统日趋复杂，电力设备在高温、高湿、腐蚀等恶劣环境中的运行已成为常态。传统配电系统往往缺乏预警机制，在面临绝缘退化、潮湿侵蚀或意外接地等问题时，容易引发安全事故。本文围绕工业IT系统绝缘监测解决方案，探讨其绝缘监测装置在工业企业低压配电系统中的应用优势与实践案例，为提升电力系统安全性与运行稳定性提供参考。

1.1 为何需要“绝缘监测”？

在多数人印象中，电气事故往往是突发性的，如厂房突然起火、电气柜突然爆炸等。然而事实上，这类事故大多源于一个长期“被忽视的隐患”——绝缘故障。

尤其在矿山、化工、钢铁、船舶、数据中心等高危行业，一次接地故障不仅可能导致设备损毁，还可能引发大面积停产甚至人员伤亡。传统保护手段难以在故障初期识别问题，因此，越来越多企业开始重视“绝缘监测”这一关键技术。

1.2 什么是绝缘监测？

绝缘监测是指对电力系统对地绝缘状态进行实时在线监测的技术手段。一旦绝缘水平出现下降，系统能够提前发出预警，从而避免事故进一步扩大。

企业配电系统作为保障生产运行的核心，其安全性直接关系到设备可靠性与人员安全。IT系统（不接地系统）因接地电流小、发生单相接地时仍可维持供电，被广泛应用于矿山、冶金、化工、船舶、应急电源等关键场合。然而，也正因系统不接地，发生接地故障时电流较小，常规保护装置难以检测，易导致绝缘进一步劣化，甚至引发二次故障或电气火灾。因此，配置绝缘监测装置显得尤为必要。

二、工业绝缘监测方案

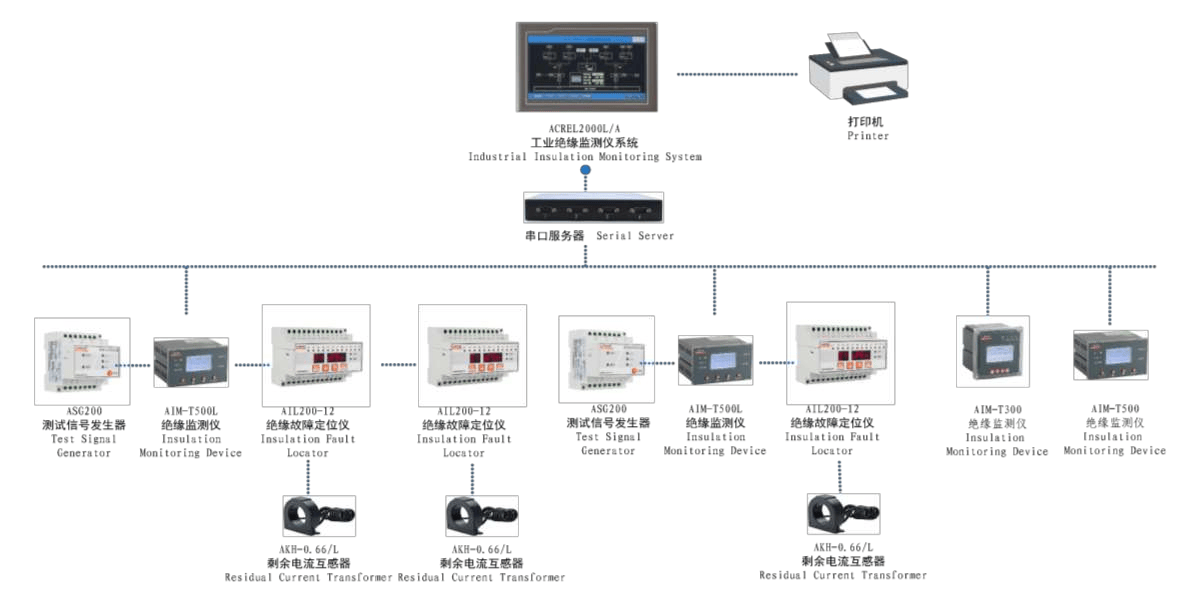

2.1 系统拓扑图

2.2 硬件组成

工业IT系统绝缘监测装置主要包括以下核心模块：

2.3 主要功能

实时预警：绝缘监测仪可持续检测系统对地绝缘电阻及等效电容，一旦低于设定阈值立即告警，实现隐患早发现、早处理；

快速定位：传统方法需逐路停电检测，效率低且影响生产。安科系统通过信号发生器与定位仪联动，可迅速定位故障回路，减少停电范围与时间；

环境适应性强：适用于矿山高湿、船舶振动、化工易爆等复杂环境，设备抗干扰性能好，运行可靠；

远程可视化管理：依托平台，运维人员可远程查看绝缘状态、报警信息、历史曲线与事件记录，便于系统分析与故障追溯。

三、应用方案

3.1 矿山低压IT系统配电方案

设备选型：1) AIM-T500L绝缘监测仪 1只；2）ASG200信号发生器 1只；3）AIL200-12绝缘故障定位仪 1只；4）AKH-0.66/L-45 定位用互感器 5只； 5） AKH-0.66/L-80定位用互感器 1只 。

3.2 岸电低压IT系统配电方案

设备选型：1) AIM-T500L绝缘监测仪 1只；2）ASG200信号发生器 1只；3）AIL200-12绝缘故障定位仪 3只；4）AKH-0.66/L-80 定位用互感器 12只。

3.3 船舶IT配电示意图

四、结语

的工业绝缘监测解决方案凭借其可靠的硬件的故障响应能力和通讯技术，正逐步成为各类高危用电场所的标准配置。未来，随着工业数字化升，该技术将在更多企业中发挥关键作用，为电力安全保驾护航。
