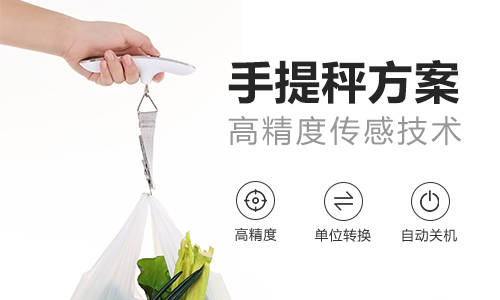

一、智能行李秤方案产品介绍

行李秤是一种方便快递员携带所设计出来的电子秤。主要由称重传感器，放大电路，AD转换电路，单片机电路，显示电路，键盘电路，等电路组成。电子产品方案设计开发开发的快递便携手提电子秤采用现代传感器技术、电子技术和计算机技术一体化的电子称量装置，满足日常工作的需求的同时并解决现实生活中对电子秤提出的"快速、准确、连续、自动"称量要求，有效提升了生活中对物体称重测量的精度。

二、智能行李秤方案设计

开机方式：上电自动开机或者按键开机

单位和显示分度：支持三个单位kg、lb、st,分度值0.1kg,按单位键改变单位。

称重范围：0.3kg~52kg

工作电流：正常工作时,传感器部分供电电压2.5V,工作电流3mA,待机电流1uA。

低电提示：当电池电压低于2.4+0.1V时，LCD显示"Lo"后自动待机。

过载提示：当称重值大于52kg时，LCD将会显示"EEE"

自动待机时间：

开机归零后:60+1S;

称重稳定后:60+1S。

待机前蜂鸣器响一声

归零：开机全显稳定后2S归零,归零完成后蜂鸣器响-声。

温湿度特性：芯片工作温度为10°C~40°C;相对湿度:<75%

工作电压：2.4V~3.6V供电

背光：开机背光亮，秤盘稳定10秒自动熄灭，此时加重或者减重背光灯再次亮起，直至稳定10秒再熄灭。

通讯方式：WIFI、蓝牙、串口通讯

三、智能行李秤方案特点

工作电压:2.4V~3.6V

支持LCD/L.ED显示

全程去皮称重，数值保持

显示分度值0.1kg精准称重

正常称重功能

支持三个单位kg、lb、st

低压报警

过载提示

自动归零

语音播报

背光模式

四、智能行李秤方案芯片选型

高性能的RISC CPU

8位单片机MCU

内置4K×16位一次性可编程存储器（OTP ROM）

256字节数据存储器（SRAM）

只有39条单字指令

8级存储堆栈

振荡器

内带16MHz振荡器

外部32768Hz晶振(RTC)、4MHz~16MHz晶振

外设特性

14位双向I/O口

4×14的LCD驱动

低电压检测（LVD）引脚（内部提供2.4V、2.5V、2.6V、2.7V、2.8V、3.6V电压比较）

低功耗特性

MCU工作电流

—正常模式500uA 500KHz(工作电压3.3V)

—休眠模式下的电流小于2μA

CMOS技术

电压工作范围

—DVDD 2.4V~3.6V

—AVDD 2.4V~3.6V

封装

38-PIN dice

应用场合

电子衡器

精密测量及控制系统
