论文分享丨有源轨道电位硬件动态模拟系统
创始人
2026-01-08 18:38:50
0次
特别致谢：北京交通大学电气工程学院科研团队
论文题目：有源轨道电位硬件动态模拟系统
作者：王振帅，杨晓峰，孙向轩
期刊名称：都市快轨交通
学术报告摘要：
为解决城市轨道交通轨道电位与杂散电流防治措施开展现场试验验证难度大的问题，轨道电位硬件动态模拟系统受到广泛关注。现有无源硬件动模方案一般通过调控定值功率电阻的平均投入时间实现等效输出阻值的动态调节，由于定值功率电阻发热与功率限制，功率等级提升困难，为此本文提出一种有源轨道电位硬件动态模拟 (active rail potential hardware dynamic emulator，ARPHDE)系统。
在分析 ARPHDE 系统工作模态的基础上，提出虚拟电阻变换单元(virtual resistance converter unit，VRCU)、大电阻变换单元(large resistance converter unit，LRCU) 和区段切换开关的协调控制策略，以实现等效虚拟阻值的准确调控。

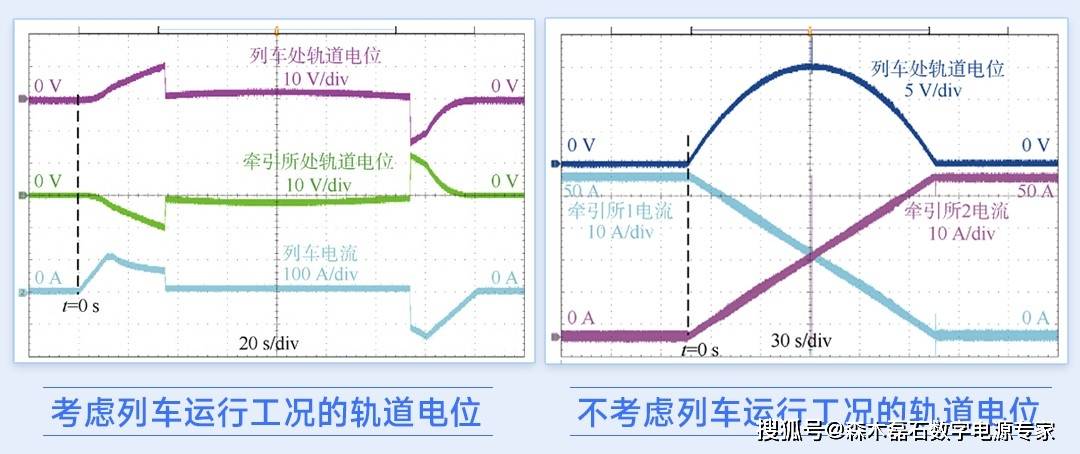

论文中使用 EasyGo 实时仿真平台 PXIBox 仿真器进行了半实物仿真验证，结果表明：ARPHDE 能够准确再现轨道电位动态时空分布规律。相比传统无源硬件动模方案，ARPHDE 系统将传统定值电阻调控方式转换为虚拟电阻调控方式，避免了定值功率电阻发热问题，具有良好的应用前景。
*完整论文内容请进入中国知网或森木磊石官网查看
